Інженерна міна

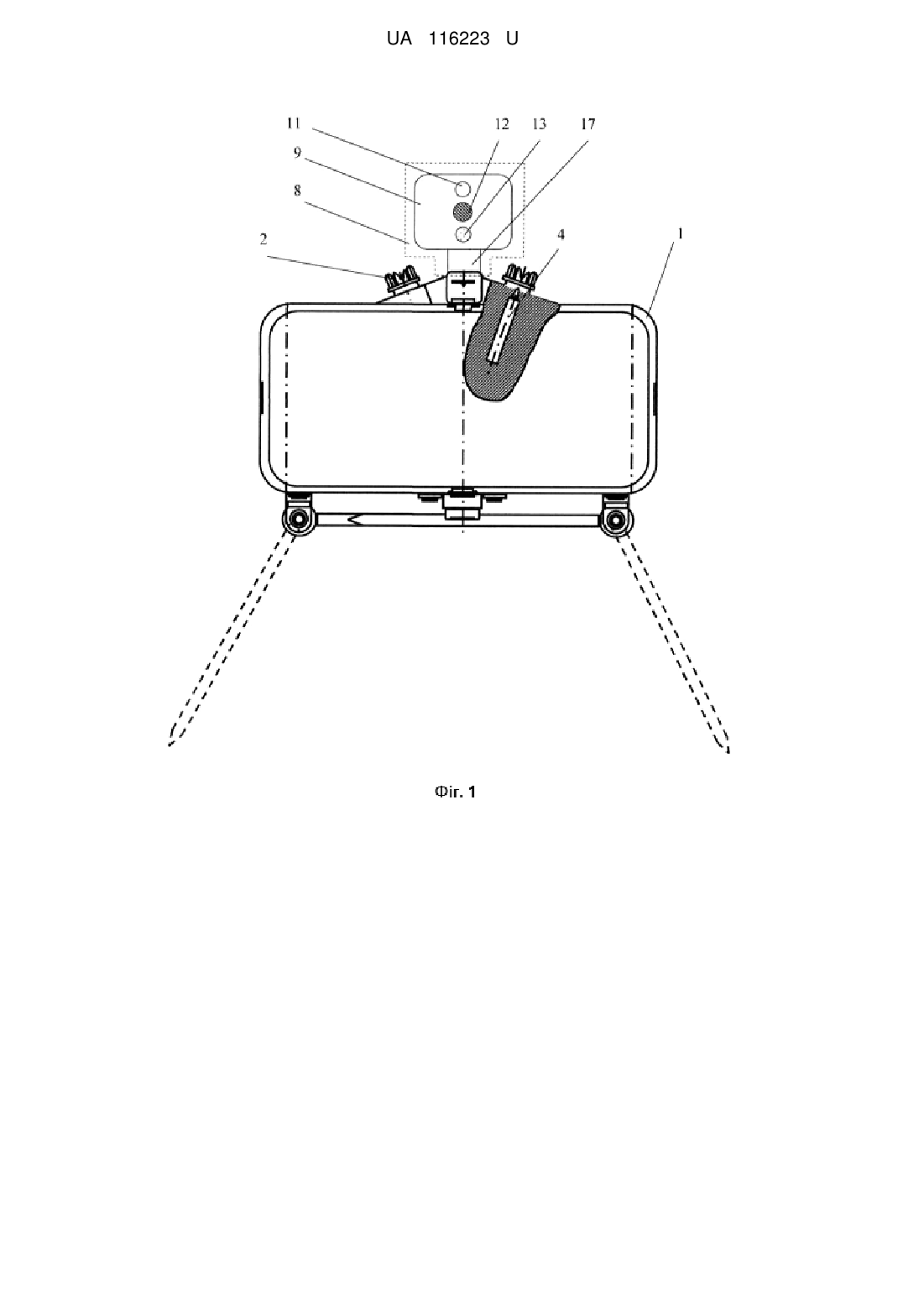

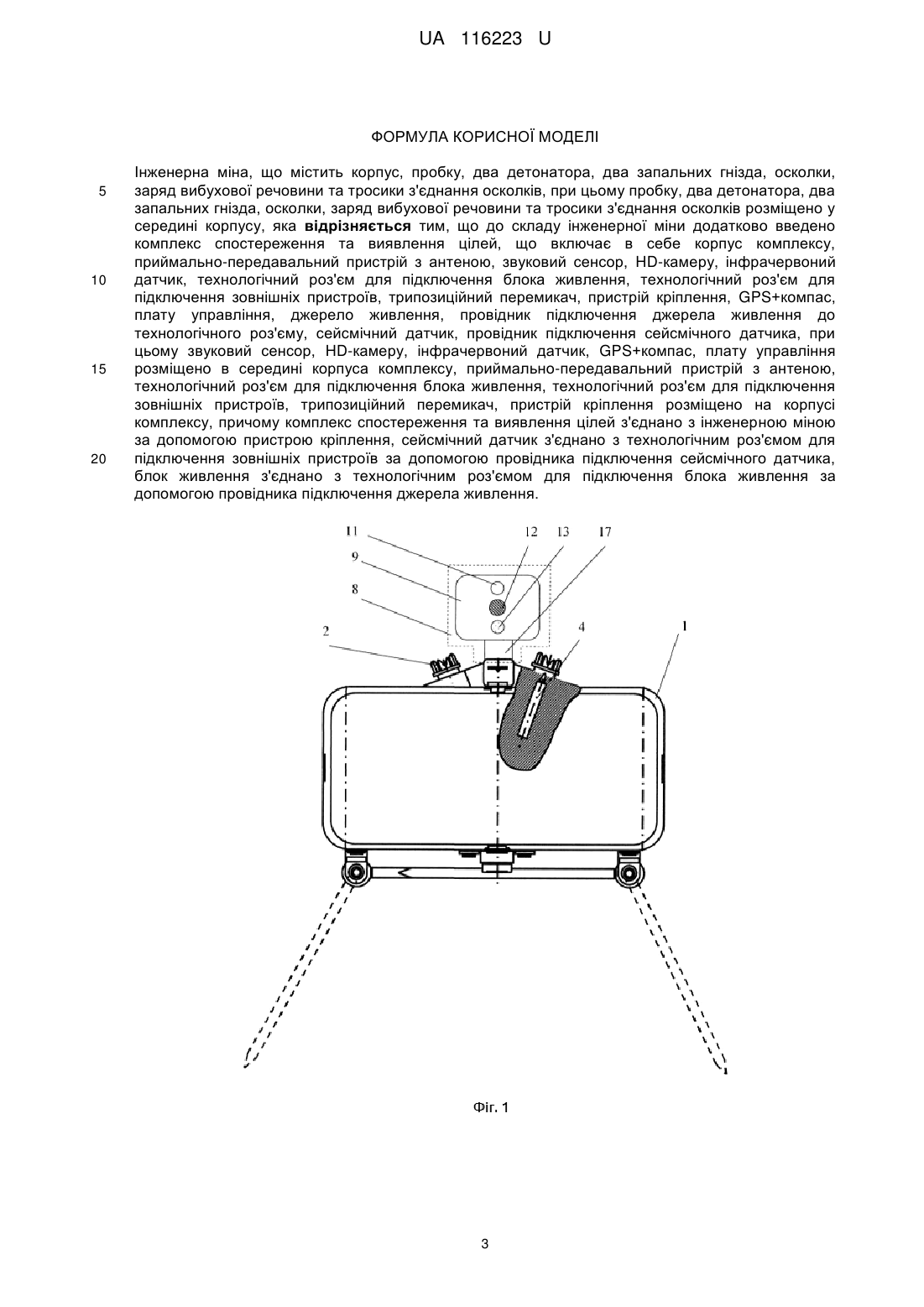

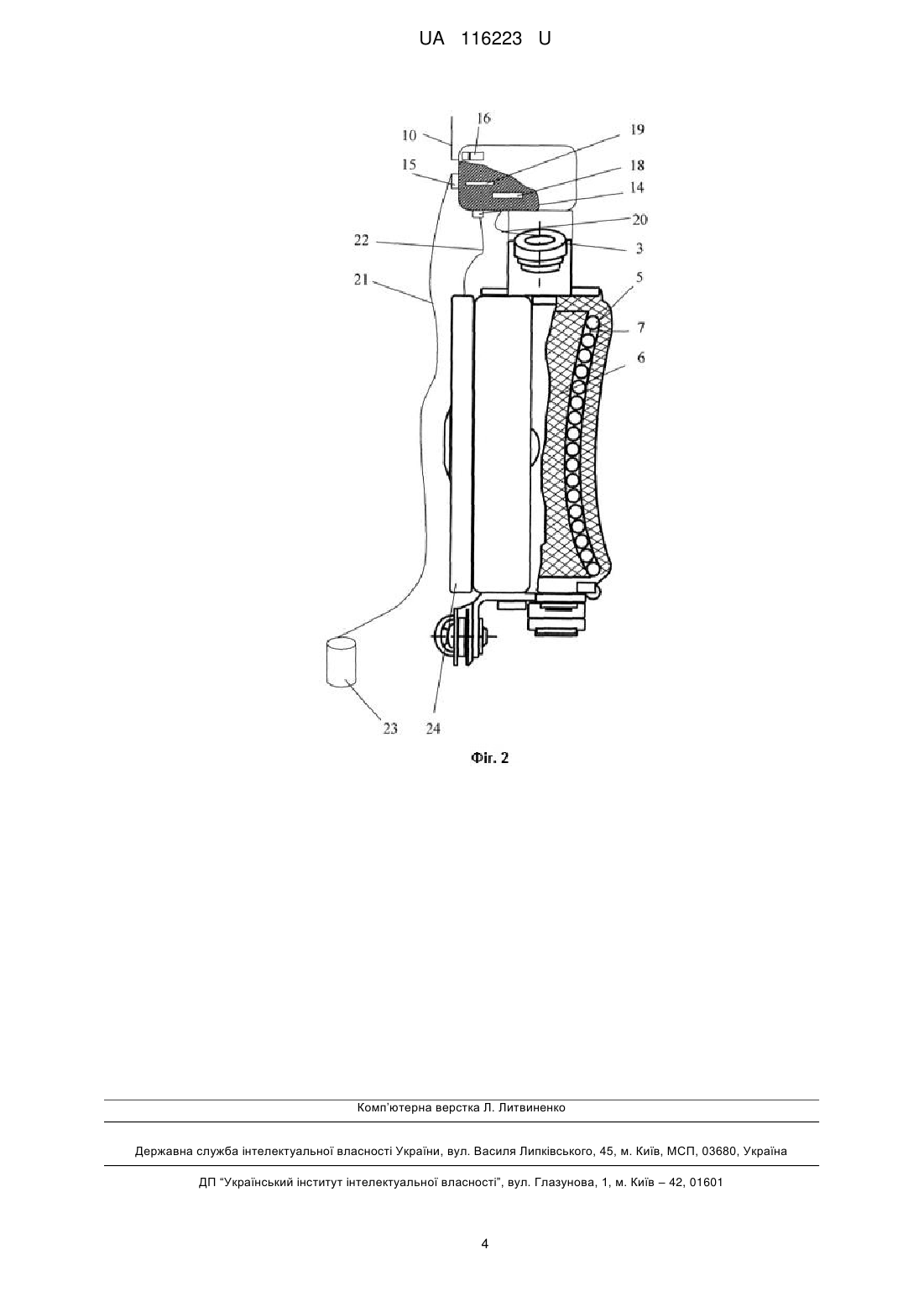

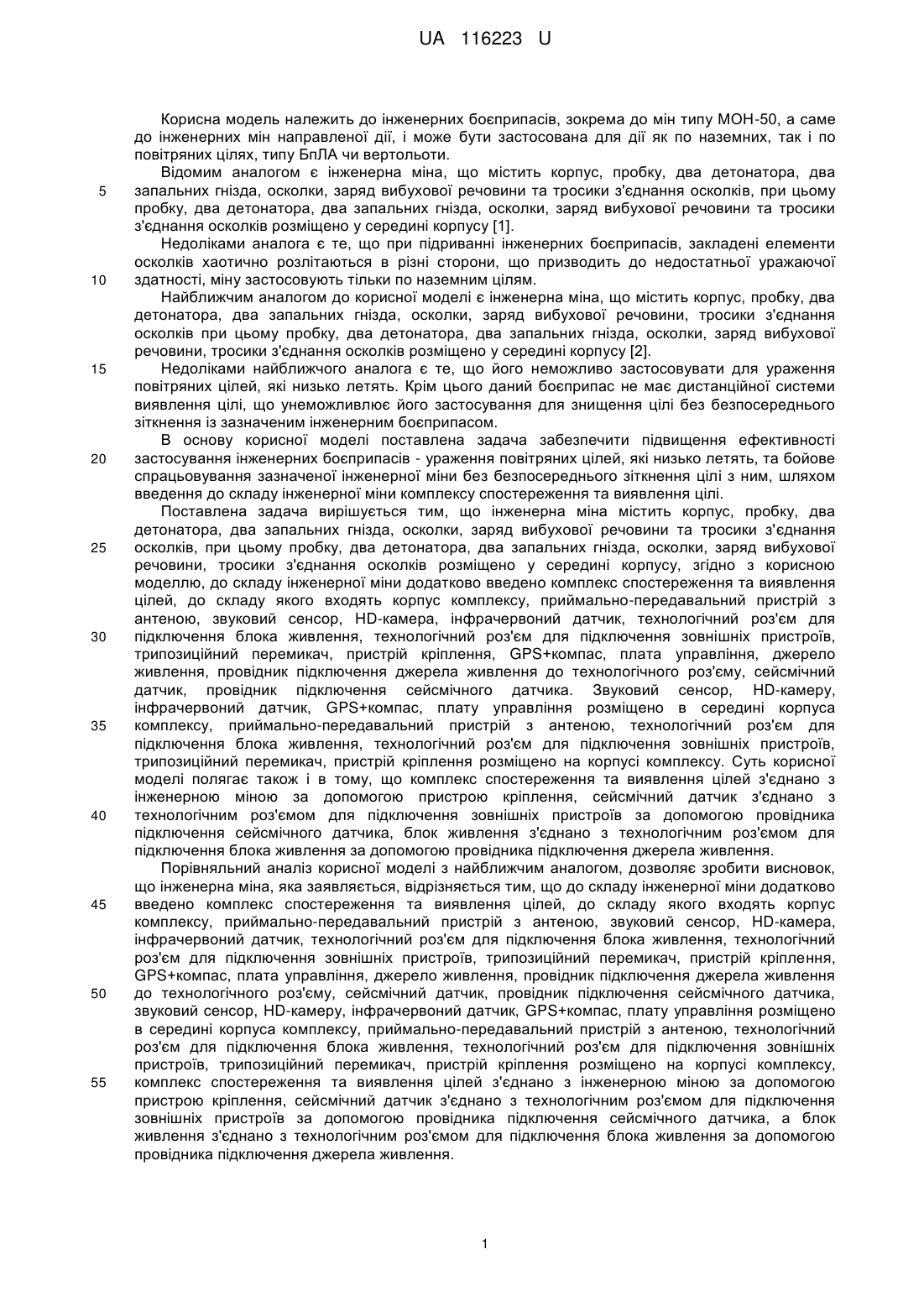

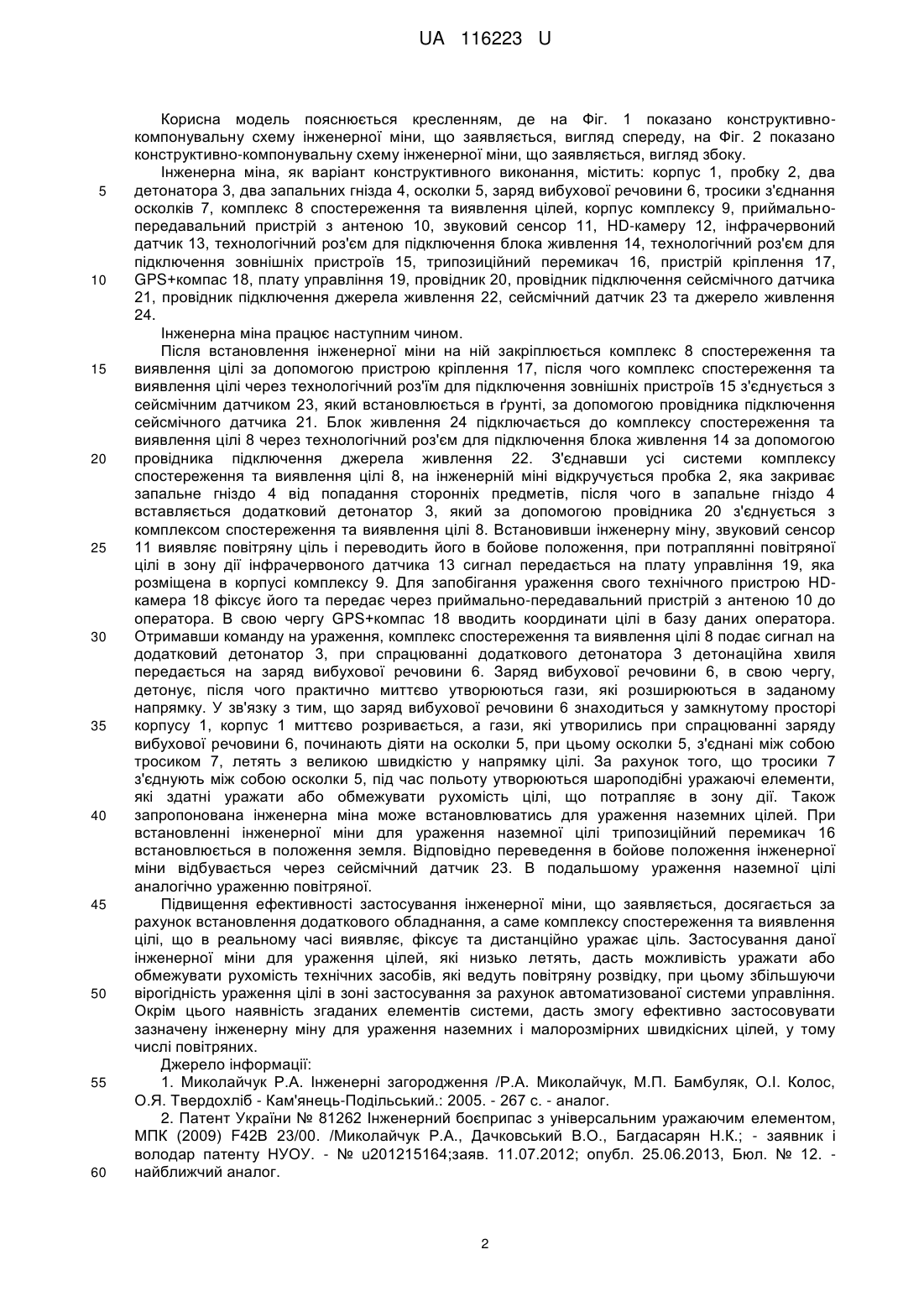

Реферат: Інженерна міна містить корпус, пробку, два детонатора, два запальних гнізда, осколки, заряд вибухової речовини та тросики з'єднання осколків, при цьому пробку, два детонатора, два запальних гнізда, осколки, заряд вибухової речовини та тросики з'єднання осколків розміщено у середині корпусу. До складу інженерної міни додатково введено комплекс спостереження та виявлення цілей. Комплекс містить корпус комплексу, приймально-передавальний пристрій з антеною, звуковий сенсор, HD-камеру, інфрачервоний датчик, технологічний роз'єм для підключення блока живлення, технологічний роз'єм для підключення зовнішніх пристроїв, трипозиційний перемикач, пристрій кріплення, GPS+компас. Комплекс містить плату управління, джерело живлення, провідник підключення джерела живлення до технологічного роз'єму, сейсмічний датчик, провідник підключення сейсмічного датчика. Звуковий сенсор, HDкамеру, інфрачервоний датчик, GPS+компас, плату управління розміщено в середині корпуса комплексу. Комплекс містить приймально-передавальний пристрій з антеною, технологічний роз'єм для підключення блока живлення, технологічний роз'єм для підключення зовнішніх пристроїв, трипозиційний перемикач. Пристрій кріплення розміщено на корпусі комплексу. Комплекс спостереження та виявлення цілей з'єднано з інженерною міною за допомогою пристрою кріплення. Сейсмічний датчик з'єднано з технологічним роз'ємом для підключення зовнішніх пристроїв за допомогою провідника підключення сейсмічного датчика. Блок живлення з'єднано з технологічним роз'ємом для підключення блока живлення за допомогою провідника підключення джерела живлення. UA 116223 U (54) ІНЖЕНЕРНА МІНА UA 116223 U UA 116223 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до інженерних боєприпасів, зокрема до мін типу МОН-50, а саме до інженерних мін направленої дії, і може бути застосована для дії як по наземних, так і по повітряних цілях, типу БпЛА чи вертольоти. Відомим аналогом є інженерна міна, що містить корпус, пробку, два детонатора, два запальних гнізда, осколки, заряд вибухової речовини та тросики з'єднання осколків, при цьому пробку, два детонатора, два запальних гнізда, осколки, заряд вибухової речовини та тросики з'єднання осколків розміщено у середині корпусу [1]. Недоліками аналога є те, що при підриванні інженерних боєприпасів, закладені елементи осколків хаотично розлітаються в різні сторони, що призводить до недостатньої уражаючої здатності, міну застосовують тільки по наземним цілям. Найближчим аналогом до корисної моделі є інженерна міна, що містить корпус, пробку, два детонатора, два запальних гнізда, осколки, заряд вибухової речовини, тросики з'єднання осколків при цьому пробку, два детонатора, два запальних гнізда, осколки, заряд вибухової речовини, тросики з'єднання осколків розміщено у середині корпусу [2]. Недоліками найближчого аналога є те, що його неможливо застосовувати для ураження повітряних цілей, які низько летять. Крім цього даний боєприпас не має дистанційної системи виявлення цілі, що унеможливлює його застосування для знищення цілі без безпосереднього зіткнення із зазначеним інженерним боєприпасом. В основу корисної моделі поставлена задача забезпечити підвищення ефективності застосування інженерних боєприпасів - ураження повітряних цілей, які низько летять, та бойове спрацьовування зазначеної інженерної міни без безпосереднього зіткнення цілі з ним, шляхом введення до складу інженерної міни комплексу спостереження та виявлення цілі. Поставлена задача вирішується тим, що інженерна міна містить корпус, пробку, два детонатора, два запальних гнізда, осколки, заряд вибухової речовини та тросики з'єднання осколків, при цьому пробку, два детонатора, два запальних гнізда, осколки, заряд вибухової речовини, тросики з'єднання осколків розміщено у середині корпусу, згідно з корисною моделлю, до складу інженерної міни додатково введено комплекс спостереження та виявлення цілей, до складу якого входять корпус комплексу, приймально-передавальний пристрій з антеною, звуковий сенсор, HD-камера, інфрачервоний датчик, технологічний роз'єм для підключення блока живлення, технологічний роз'єм для підключення зовнішніх пристроїв, трипозиційний перемикач, пристрій кріплення, GPS+компас, плата управління, джерело живлення, провідник підключення джерела живлення до технологічного роз'єму, сейсмічний датчик, провідник підключення сейсмічного датчика. Звуковий сенсор, HD-камеру, інфрачервоний датчик, GPS+компас, плату управління розміщено в середині корпуса комплексу, приймально-передавальний пристрій з антеною, технологічний роз'єм для підключення блока живлення, технологічний роз'єм для підключення зовнішніх пристроїв, трипозиційний перемикач, пристрій кріплення розміщено на корпусі комплексу. Суть корисної моделі полягає також і в тому, що комплекс спостереження та виявлення цілей з'єднано з інженерною міною за допомогою пристрою кріплення, сейсмічний датчик з'єднано з технологічним роз'ємом для підключення зовнішніх пристроїв за допомогою провідника підключення сейсмічного датчика, блок живлення з'єднано з технологічним роз'ємом для підключення блока живлення за допомогою провідника підключення джерела живлення. Порівняльний аналіз корисної моделі з найближчим аналогом, дозволяє зробити висновок, що інженерна міна, яка заявляється, відрізняється тим, що до складу інженерної міни додатково введено комплекс спостереження та виявлення цілей, до складу якого входять корпус комплексу, приймально-передавальний пристрій з антеною, звуковий сенсор, HD-камера, інфрачервоний датчик, технологічний роз'єм для підключення блока живлення, технологічний роз'єм для підключення зовнішніх пристроїв, трипозиційний перемикач, пристрій кріплення, GPS+компас, плата управління, джерело живлення, провідник підключення джерела живлення до технологічного роз'єму, сейсмічний датчик, провідник підключення сейсмічного датчика, звуковий сенсор, HD-камеру, інфрачервоний датчик, GPS+компас, плату управління розміщено в середині корпуса комплексу, приймально-передавальний пристрій з антеною, технологічний роз'єм для підключення блока живлення, технологічний роз'єм для підключення зовнішніх пристроїв, трипозиційний перемикач, пристрій кріплення розміщено на корпусі комплексу, комплекс спостереження та виявлення цілей з'єднано з інженерною міною за допомогою пристрою кріплення, сейсмічний датчик з'єднано з технологічним роз'ємом для підключення зовнішніх пристроїв за допомогою провідника підключення сейсмічного датчика, а блок живлення з'єднано з технологічним роз'ємом для підключення блока живлення за допомогою провідника підключення джерела живлення. 1 UA 116223 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель пояснюється кресленням, де на Фіг. 1 показано конструктивнокомпонувальну схему інженерної міни, що заявляється, вигляд спереду, на Фіг. 2 показано конструктивно-компонувальну схему інженерної міни, що заявляється, вигляд збоку. Інженерна міна, як варіант конструктивного виконання, містить: корпус 1, пробку 2, два детонатора 3, два запальних гнізда 4, осколки 5, заряд вибухової речовини 6, тросики з'єднання осколків 7, комплекс 8 спостереження та виявлення цілей, корпус комплексу 9, приймальнопередавальний пристрій з антеною 10, звуковий сенсор 11, HD-камеру 12, інфрачервоний датчик 13, технологічний роз'єм для підключення блока живлення 14, технологічний роз'єм для підключення зовнішніх пристроїв 15, трипозиційний перемикач 16, пристрій кріплення 17, GPS+компас 18, плату управління 19, провідник 20, провідник підключення сейсмічного датчика 21, провідник підключення джерела живлення 22, сейсмічний датчик 23 та джерело живлення 24. Інженерна міна працює наступним чином. Після встановлення інженерної міни на ній закріплюється комплекс 8 спостереження та виявлення цілі за допомогою пристрою кріплення 17, після чого комплекс спостереження та виявлення цілі через технологічний роз'їм для підключення зовнішніх пристроїв 15 з'єднується з сейсмічним датчиком 23, який встановлюється в ґрунті, за допомогою провідника підключення сейсмічного датчика 21. Блок живлення 24 підключається до комплексу спостереження та виявлення цілі 8 через технологічний роз'єм для підключення блока живлення 14 за допомогою провідника підключення джерела живлення 22. З'єднавши усі системи комплексу спостереження та виявлення цілі 8, на інженерній міні відкручується пробка 2, яка закриває запальне гніздо 4 від попадання сторонніх предметів, після чого в запальне гніздо 4 вставляється додатковий детонатор 3, який за допомогою провідника 20 з'єднується з комплексом спостереження та виявлення цілі 8. Встановивши інженерну міну, звуковий сенсор 11 виявляє повітряну ціль і переводить його в бойове положення, при потраплянні повітряної цілі в зону дії інфрачервоного датчика 13 сигнал передається на плату управління 19, яка розміщена в корпусі комплексу 9. Для запобігання ураження свого технічного пристрою HDкамера 18 фіксує його та передає через приймально-передавальний пристрій з антеною 10 до оператора. В свою чергу GPS+компас 18 вводить координати цілі в базу даних оператора. Отримавши команду на ураження, комплекс спостереження та виявлення цілі 8 подає сигнал на додатковий детонатор 3, при спрацюванні додаткового детонатора 3 детонаційна хвиля передається на заряд вибухової речовини 6. Заряд вибухової речовини 6, в свою чергу, детонує, після чого практично миттєво утворюються гази, які розширюються в заданому напрямку. У зв'язку з тим, що заряд вибухової речовини 6 знаходиться у замкнутому просторі корпусу 1, корпус 1 миттєво розривається, а гази, які утворились при спрацюванні заряду вибухової речовини 6, починають діяти на осколки 5, при цьому осколки 5, з'єднані між собою тросиком 7, летять з великою швидкістю у напрямку цілі. За рахунок того, що тросики 7 з'єднують між собою осколки 5, під час польоту утворюються шароподібні уражаючі елементи, які здатні уражати або обмежувати рухомість цілі, що потрапляє в зону дії. Також запропонована інженерна міна може встановлюватись для ураження наземних цілей. При встановленні інженерної міни для ураження наземної цілі трипозиційний перемикач 16 встановлюється в положення земля. Відповідно переведення в бойове положення інженерної міни відбувається через сейсмічний датчик 23. В подальшому ураження наземної цілі аналогічно ураженню повітряної. Підвищення ефективності застосування інженерної міни, що заявляється, досягається за рахунок встановлення додаткового обладнання, а саме комплексу спостереження та виявлення цілі, що в реальному часі виявляє, фіксує та дистанційно уражає ціль. Застосування даної інженерної міни для ураження цілей, які низько летять, дасть можливість уражати або обмежувати рухомість технічних засобів, які ведуть повітряну розвідку, при цьому збільшуючи вірогідність ураження цілі в зоні застосування за рахунок автоматизованої системи управління. Окрім цього наявність згаданих елементів системи, дасть змогу ефективно застосовувати зазначену інженерну міну для ураження наземних і малорозмірних швидкісних цілей, у тому числі повітряних. Джерело інформації: 1. Миколайчук Р.А. Інженерні загородження /Р.А. Миколайчук, М.П. Бамбуляк, О.І. Колос, О.Я. Твердохліб - Кам'янець-Подільський.: 2005. - 267 с. - аналог. 2. Патент України № 81262 Інженерний боєприпас з універсальним уражаючим елементом, МПК (2009) F42В 23/00. /Миколайчук Р.А., Дачковський В.О., Багдасарян Н.К.; - заявник і володар патенту НУОУ. - № u201215164;заяв. 11.07.2012; опубл. 25.06.2013, Бюл. № 12. найближчий аналог. 2 UA 116223 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 Інженерна міна, що містить корпус, пробку, два детонатора, два запальних гнізда, осколки, заряд вибухової речовини та тросики з'єднання осколків, при цьому пробку, два детонатора, два запальних гнізда, осколки, заряд вибухової речовини та тросики з'єднання осколків розміщено у середині корпусу, яка відрізняється тим, що до складу інженерної міни додатково введено комплекс спостереження та виявлення цілей, що включає в себе корпус комплексу, приймально-передавальний пристрій з антеною, звуковий сенсор, HD-камеру, інфрачервоний датчик, технологічний роз'єм для підключення блока живлення, технологічний роз'єм для підключення зовнішніх пристроїв, трипозиційний перемикач, пристрій кріплення, GPS+компас, плату управління, джерело живлення, провідник підключення джерела живлення до технологічного роз'єму, сейсмічний датчик, провідник підключення сейсмічного датчика, при цьому звуковий сенсор, HD-камеру, інфрачервоний датчик, GPS+компас, плату управління розміщено в середині корпуса комплексу, приймально-передавальний пристрій з антеною, технологічний роз'єм для підключення блока живлення, технологічний роз'єм для підключення зовнішніх пристроїв, трипозиційний перемикач, пристрій кріплення розміщено на корпусі комплексу, причому комплекс спостереження та виявлення цілей з'єднано з інженерною міною за допомогою пристрою кріплення, сейсмічний датчик з'єднано з технологічним роз'ємом для підключення зовнішніх пристроїв за допомогою провідника підключення сейсмічного датчика, блок живлення з'єднано з технологічним роз'ємом для підключення блока живлення за допомогою провідника підключення джерела живлення. 3 UA 116223 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
