Федоренкова Любов Іванівна

Номер патенту: 113450

Опубліковано: 25.01.2017

Автор: Федоренкова Любов Іванівна

МПК: C23C 12/00, C23C 10/52, C21D 1/72 ...

Мітки: сталевих, насичення, дифузійного, виробів, склад, багатокомпонентного

Формула / Реферат:

Склад для багатокомпонентного дифузійного насичення сталевих виробів, що містить карбід бору, кремній, борфтористий калій, який відрізняється тим, що додатково містить карбонат натрію, деревновугільний карбюризатор, окис молібдену та окис кремнію в наступній кількості, мас.%: карбід бору 65-70 борфтористий калій 4-6 окис молібдену 7-9 ...

Номер патенту: 109877

Опубліковано: 26.10.2015

Автори: Колюча Валентина Дмитрієвна, Спиридонова Ірина Михайлівна, Федоренкова Любов Іванівна, Хохлова Тетяна Станіславівна, Мостовий Володимир Іванович

МПК: C23C 8/68, C23C 8/70

Мітки: контейнера, сталевих, спосіб, боруванні, герметизації, виробів

Формула / Реферат:

Спосіб герметизації контейнера при боруванні сталевих виробів, що включає укладку на поверхню суміші для борування та створення двошарового затвора, який відрізняється тим, що на поверхню суміші для борування кладуть шар карбюризатора товщиною 1,0-1,5 см, закривають контейнер кришкою, в зазори якої з контейнером укладають двошаровий затвор, що складається з шару вогнетривкої глини та шару товченого скла.

Номер патенту: 96419

Опубліковано: 10.02.2015

Автори: Мостовий Володимир Іванович, Федоренкова Любов Іванівна, Колюча Валентина Дмитрієвна

МПК: C23C 8/40

Мітки: рідинного, сталевих, спосіб, борування, виробів

Формула / Реферат:

Спосіб рідинного борування сталевих виробів, що включає борування в розплаві бури, активованому пропусканням струму, при 900 °C, який відрізняється тим, що рідинне борування здійснюють в розплаві бури, попередньо активованому пропусканням електричного струму щільністю 0,1-1,25А/см2 впродовж 40-60 годин.

Номер патенту: 106675

Опубліковано: 25.09.2014

Автори: Мостовий Володимир Іванович, Мамотенко Оксана Андріївна, Спиридонова Ірина Михайлівна, Федоренкова Любов Іванівна, Колюча Валентина Дмитрієвна, Шаптала Оксана Станіславівна

МПК: C23C 8/70

Мітки: борування, виробів, склад, сталевих

Формула / Реферат:

Склад для борування сталевих виробів, що містить карбід бору, карбонат натрію, деревновугільний карбюризатор, який відрізняється тим, що додатково містить фторид натрію та відпрацьований боризатор в наступній кількості, мас. %: карбід бору 5-20 фторид натрію 1-2 карбонат натрію 2-3 деревновугільний карбюризатор ...

Номер патенту: 105769

Опубліковано: 25.06.2014

Автори: Спиридонова Ірина Михайлівна, Федоренкова Любов Іванівна, Мостовий Володимир Іванович, Колюча Валентина Дмитрієвна

МПК: C23C 8/70, C21D 1/72, C21D 1/74 ...

Мітки: виробів, склад, спосіб, борування, здійснення, сталевих

Формула / Реферат:

1. Спосіб борування сталевих виробів, що включає борування в контейнерах з нагрівом та витримкою в дві стадії, який відрізняється тим, що першу стадію борування здійснюють впродовж 3-4 годин при температурі 880-920 °С, після чого розпочинають другу стадію, підіймаючи температуру до 980-1020 °С і витримують при ній вироби впродовж 0,5-1,5 години.2. Склад для здійснення борування за п. 1, який містить карбід бору, окисел нікелю, який...

Номер патенту: 102511

Опубліковано: 25.07.2013

Автори: Колюча Валентина Дмитрієвна, Спиридонова Ірина Михайлівна, Мостовий Володимир Іванович, Федоренкова Любов Іванівна

МПК: C23C 8/70, C21D 1/74, C23C 8/68 ...

Мітки: спосіб, здійснення, склад, виробів, борування, сталевих

Формула / Реферат:

1. Спосіб борування сталевих виробів, що включає борування в контейнерах з нагрівом та витримкою в дві стадії, який відрізняється тим, що для борування використовують склад, який містить триоксид молібдену МоО3, при цьому першу стадію борування здійснюють впродовж 3-4 годин при температурі 920-950 °С, після чого розпочинають другу стадію, підіймаючи температуру до 1000-1050 °С і витримують при ній вироби впродовж 0,2-1,0 години.2....

Номер патенту: 102421

Опубліковано: 10.07.2013

Автор: Федоренкова Любов Іванівна

МПК: C25D 11/00

Мітки: оксидування, спосіб, виробів, сплавів, заліза, основі

Формула / Реферат:

Спосіб оксидування виробів зі сплавів на основі заліза, що включає оксидування в водному електроліті, який відрізняється тим, що процес оксидування проводять в катодному режимі при щільності струму 0,7-1,4 А/см2, напрузі 30-85 В впродовж 20-30 хвилин в електроліті, до складу якого входять компоненти, що містять бор, карбонати лужних металів, гліцерин.

Номер патенту: 102394

Опубліковано: 10.07.2013

Автори: Колюча Валентина Дмитрієвна, Мостовий Володимир Іванович, Спиридонова Ірина Михайлівна, Федоренкова Любов Іванівна

МПК: C23C 8/70

Мітки: виробів, спосіб, сталевих, борування

Формула / Реферат:

Спосіб борування сталевих виробів, що включає борування з нагрівом та витримкою в дві стадії в суміші для борування, що містить компоненти бору та молібдену, який відрізняється тим, що першу стадію борування здійснюють впродовж 2-4 годин при температурі 900-950 °С, після чого розпочинають другу стадію, підіймаючи температуру до 1020-1070 °С, і витримують при ній вироби впродовж 0,5-1,5 години в порошковій суміші, що додатково містить карбід...

Номер патенту: 99562

Опубліковано: 27.08.2012

Автори: Мостовий Володимир Іванович, Безрукава Оксана Григорівна, Федоренкова Любов Іванівна, Колюча Валентина Дмитрієвна, Спиридонова Ірина Михайлівна

МПК: C23C 8/60, C23C 8/28, C23C 8/06 ...

Мітки: виробів, бором, сталевих, насичення, вуглецем, спосіб

Формула / Реферат:

Спосіб насичення сталевих виробів бором та вуглецем, що включає нагрівання їх в контейнері, що містить боровмісну суміш з карбідом бору та фторидом натрію і деревновугільний карбюризатор в насичуючому середовищі та витримку їх при температурі 950 °С, який відрізняється тим, що процес насичення сталевих виробів здійснюють в насичуючому середовищі, складові якого розташовані таким чином, що в верхній частині контейнера розміщено шар...

Номер патенту: 99119

Опубліковано: 25.07.2012

Автори: Федоренкова Любов Іванівна, Спиридонова Ірина Михайлівна, Філоненко Наталія Юрієвна

МПК: C23C 8/70, C23C 8/02, C23C 8/68 ...

Мітки: спосіб, сталевих, виробів, обробки

Формула / Реферат:

Спосіб обробки сталевих виробів, що включає попередню обробку сталевих виробів перед формуванням боридного шару у контейнері із плавким затвором, який відрізняється тим, що попередню обробку цих виробів проводять в електролітній плазмі при розряді у водному розчині електроліту при щільності струму 0,3-0,8 А/см2, напрузі 40-80 В протягом 15-20 хвилин з наступним насиченням вказаних виробів в порошковій суміші, що містить 18 мас. % В4С, 3 мас....

Номер патенту: 94254

Опубліковано: 26.04.2011

Автори: Федоренкова Любов Іванівна, Спиридонова Ірина Михайлівна

МПК: C22C 1/02, C22C 1/03

Мітки: одержання, лігатури, аl-в, спосіб

Формула / Реферат:

Спосіб одержання лігатури А1-В, що включає розплавлення алюмінію та введення боровмісних добавок, який відрізняється тим, що як боровмісні добавки використовують бориди алюмінію, одержані на поверхні алюмінієвого катода у водному розчині електроліту, що містить бор при напрузі 55-100 В, щільності струму 0,4-1,2 А/см2 впродовж 45-70 хвилин.

Номер патенту: 94237

Опубліковано: 26.04.2011

Автори: Мостовий Володимир Іванович, Спиридонова Ірина Михайлівна, Колюча Валентина Дмитрівна, Мікаелян Юлія Олександрова, Федоренкова Любов Іванівна

МПК: C23C 8/68, C23C 8/70, C21D 1/74 ...

Мітки: сталевих, спосіб, деталей, обробки

Формула / Реферат:

Спосіб обробки сталевих деталей, що включає їх дифузійне насичення, нагрів під гартування у борвмісній суміші у металевому коробі та гартування, який відрізняється тим, що процес дифузійного насичення та нагрів під гартування деталей здійснюють одночасно при температурі 900-950 °С в металевому коробі, причому вказані деталі додатково присипають шаром порошкової суміші наступного складу, мас. %: KBF4 10-25 ...

Номер патенту: 88013

Опубліковано: 10.09.2009

Автори: Мостовий Володимир Іванович, Федоренкова Любов Іванівна, Колюча Валентина Дмитрівна, Спиридонова Ірина Михайлівна

МПК: C23C 10/34, C21D 1/74

Мітки: виробів, сталевих, цементації, здійснення, спосіб, склад

Формула / Реферат:

1. Спосіб цементації сталевих виробів, що включає цементацію в контейнерах в дві стадії, який відрізняється тим, що першу стадію цементації здійснюють впродовж 2-3 годин при температурі 880-970 °С, після чого розпочинають другу стадію, підіймаючи температуру до 1000-1050 °С, і витримують при ній вироби  впродовж 0,2-1,0 години.2. Склад для здійснення цементації за п. 1, який містить деревновугільний карбюризатор як основу, який...

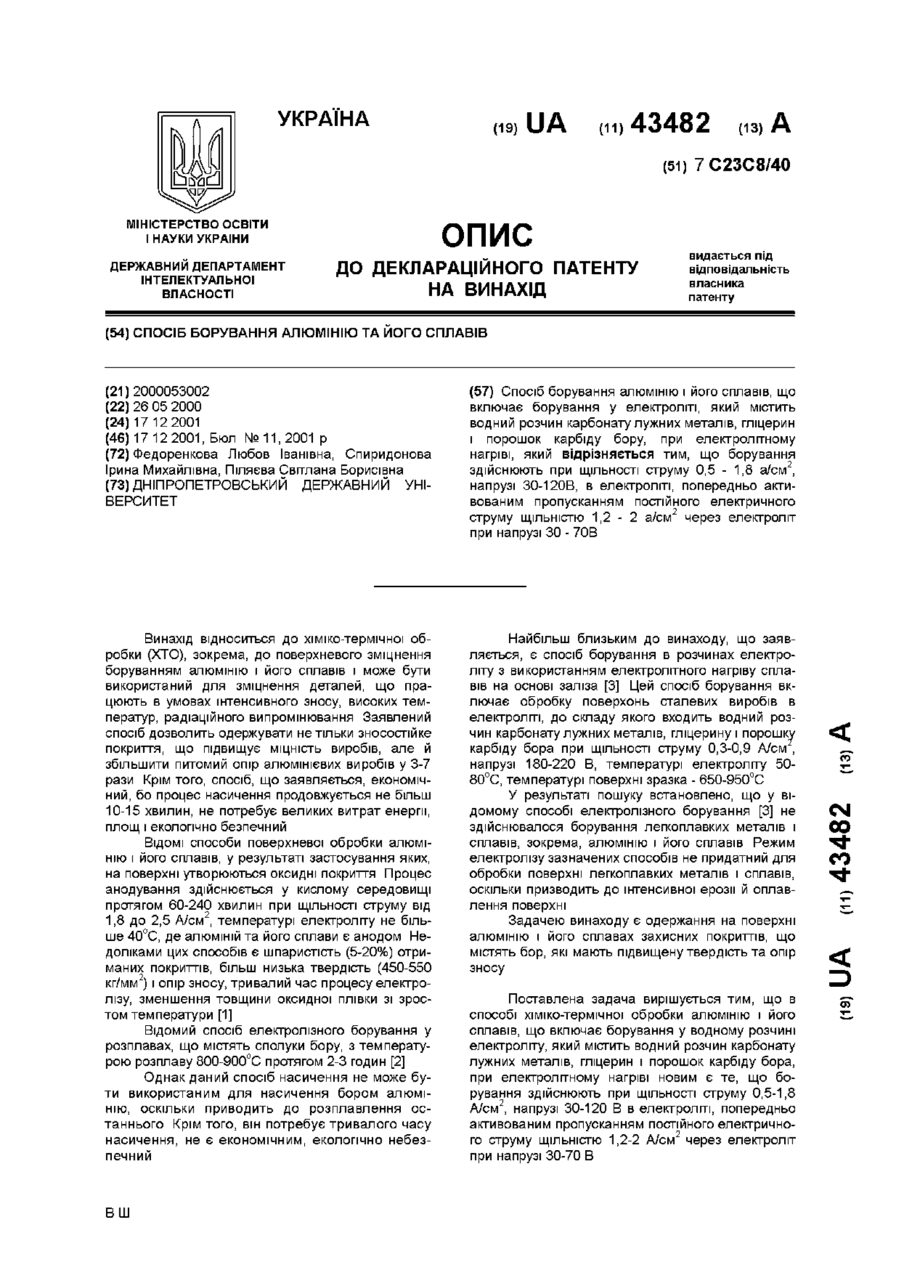

Номер патенту: 43482

Опубліковано: 15.04.2004

Автори: Піляєва Світлана Борисівна, Спиридонова Ірина Михайлівна, Федоренкова Любов Іванівна

МПК: C23C 8/00

Мітки: сплавів, алюмінію, спосіб, борування

Формула / Реферат:

Спосіб борування алюмінію і його сплавів, що включає борування у електроліті, який містить водний розчин карбонату лужних металів, гліцерин і порошок карбіду бору, при електролітному нагріві, який відрізняється тим, що борування здійснюють при щільності струму 0,5-1,8 А/см2, напрузі - 30-120 В в електроліті, який попередньо активовано шляхом пропусканням постійного електричного струму щільністю 1,2-2 А/см2 через електроліт при напрузі 30-70...
