Сталь

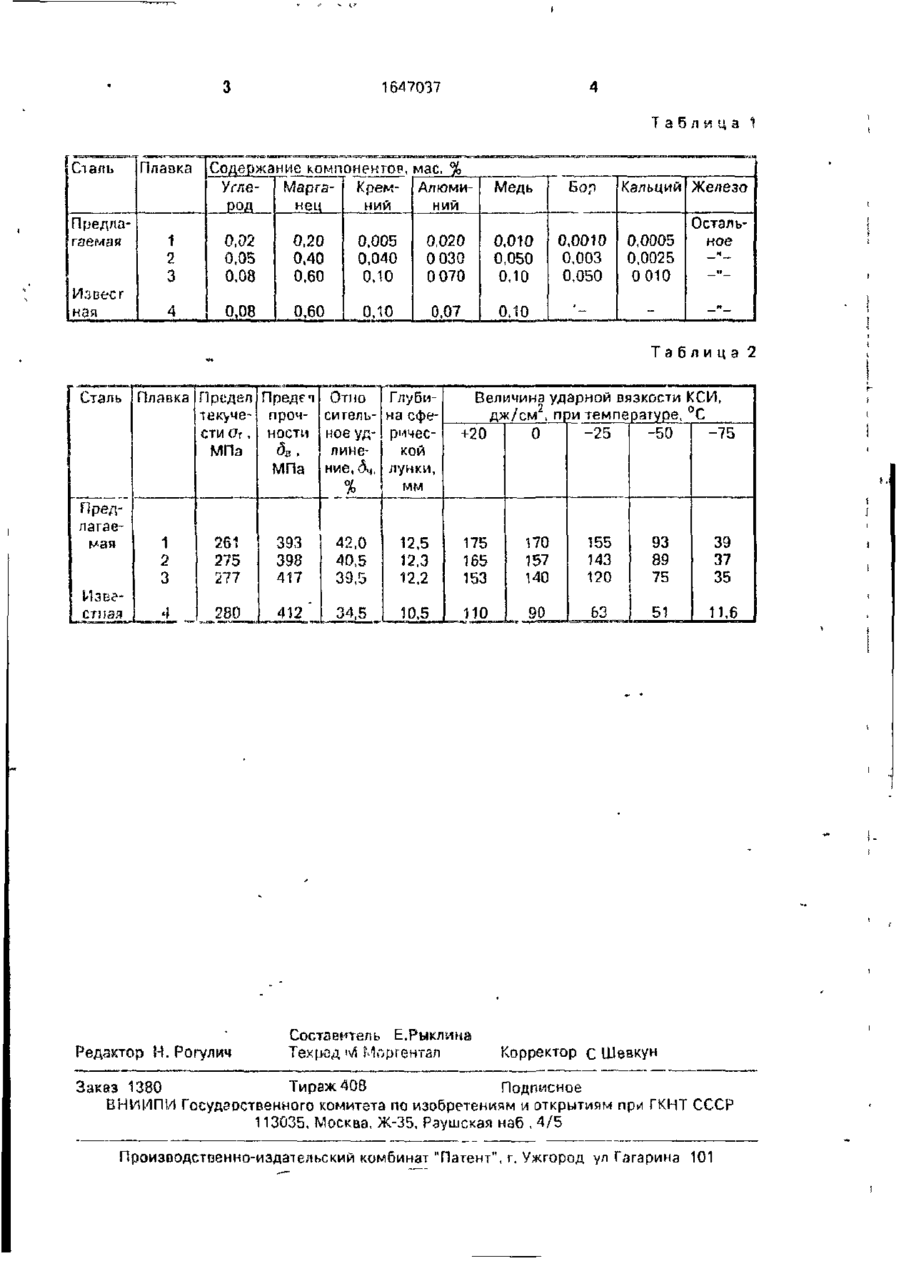

Изобретение относится к черной металлургии, в частности к составу конструкционной стали для холодной штамповки листа, Цель изобретения - повышение пластичности, штампуемости и хладостойкости стали при температуре до -75°С Сгаль дополнительно содержит бор и кальций при следующем соотношении компонентов, мае %: углерод 0,02-0,07, марганец 0,2-0,6; кремний 0,005 0,1, медь 0,01-0,1; алюминий 0,02-0.07, бор 0,001-0,05; кальций 0,00050,01 железо-остгльное Применение предлагаемой стали позволяет повысить качество листовой стали за счет улучшения ее штампуемости. 2 табл. Изобретение относится к черной металлургии, в частности к составу конструкционной стали для холодной штамповки листа листовой стали за счет улучшения ее штам пуемосги. Цель изобретения - повышение пластичности, штампуемости и хладостойкости стали при температуре до -75°С. Стаїь выплавляют а индукционной печи емкостью 100 кг, разпивают на СЛИІКИ, производят горячую прокатку на полосы толщиной 5,0 мм, холодную прокатку на полосы толщиной 2,0 мм, отжиг при 700°С, 2 ч, дрессировку с обжатием 0,8-1 %. Химический состав предлагаемый и извечной стале* приведен в тзбл 1, результаты испытаний - в табл. 2. Применение предлагаемой стали взамен известной позволяет повысить качество Формула изобретения Сгаль, содержащая углерод, марганец, кремний, медь, алюминий, железо, от л ич з ю ш з я с я тем,что, с целью повышения пластичности, штампуемости и хладостойкости при температуре до-75°С она дополнитепьно содеожит бор и кальций при следующем соотношении компонентов, мае %• Углерод 0.02-0,08 Марганец "* 0,2-0,6 Кремний 0,005-0,1 Медь 0,01-0,1 Алюминий 0,02-0,07 Бор 0,001-0,05 Кальций 0,0005-0,01 Железо Остальное 1647037 Таблица 1 Сіаль Плавка Предлагаемая ИдDecг ная 1 2 Содержание компонентов, мае, % УглеМаргаКрем- Алюмирод нец ний ний Медь Бор Кальций Железо 3 0.02 0,05 0,08 0,20 0.40 0,60 0.005 0,040 0,10 0,020 0 030 0 070 0,0 Ю 0,050 0,10 0,0010 0.003 0,050 0,0005 0,0025 0010 4 0,08 0.60 0.10 0,07 0.10 ' _ Остальное _ • - „ -'• -•' Таблица 2 Сталь Предлагаемая Известная ГлубиПлавка Предел Предеч Отно | проч- сигель- на сфести Ох, ности ное уд- ричеслинекой МПа Л,. ние, дц, лунки. МПа мм Величина ударной вязкости КСИ, дж/см , при температуре. °С -25 -50 -75 +20 0 261 275 277 393 398 417 42,0 40,5 39,5 12.5 12,3 12.2 175 165 153 170 157 140 155 143 120 93 89 75 39 37 35 280 412 34,5 10.5 _,12£L_j 90 63_j 51 11,6 Редактор Н. Рогулич Составитель Е.Рыклина Техред < Моргентал И Корректор с Шевкун Заказ 1380 Тираж 408 Подписное ВНИИПИ Госудэоственного комитета по изобретениям \л открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г. Ужгород ул Гагарина 101
