Конструкційна сталь

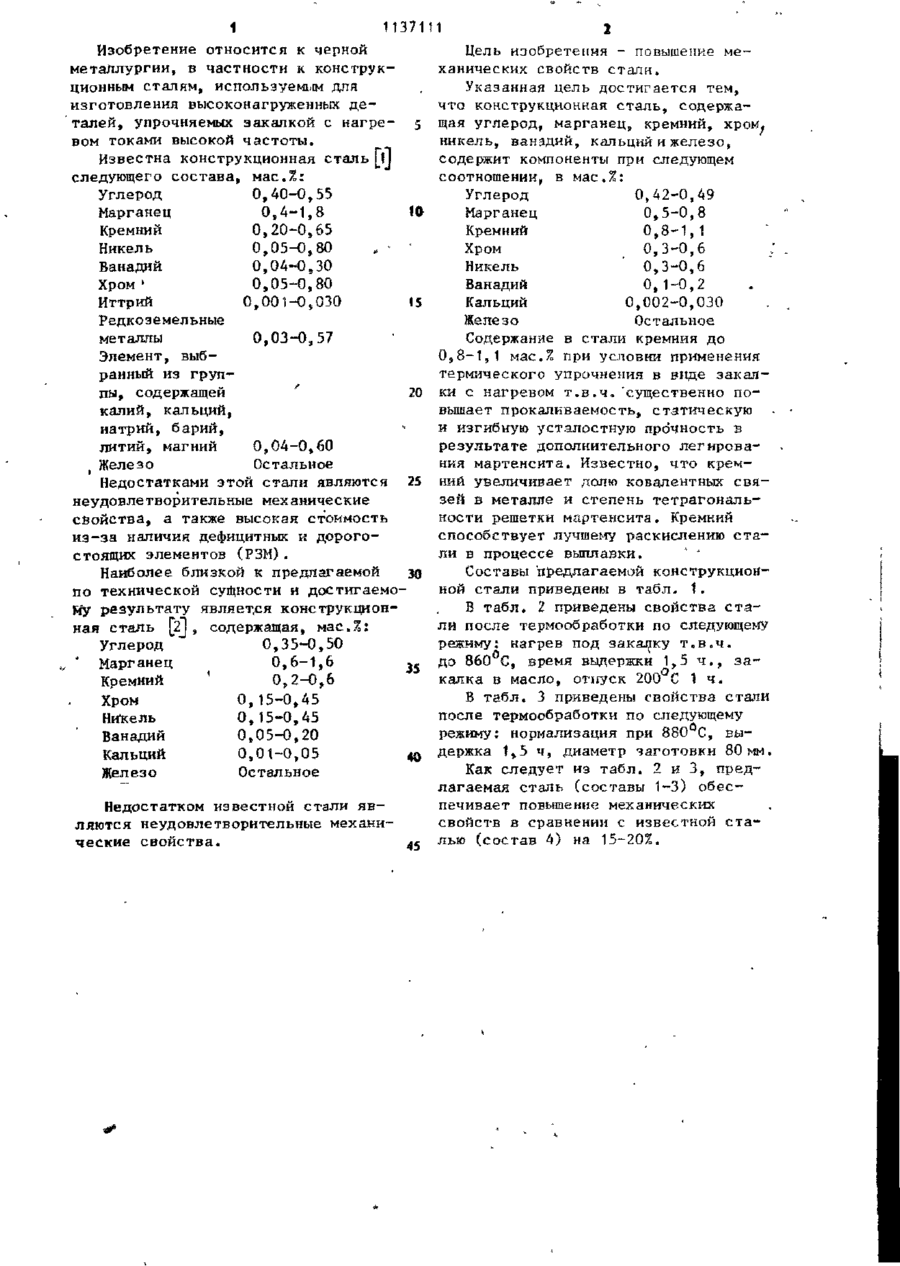

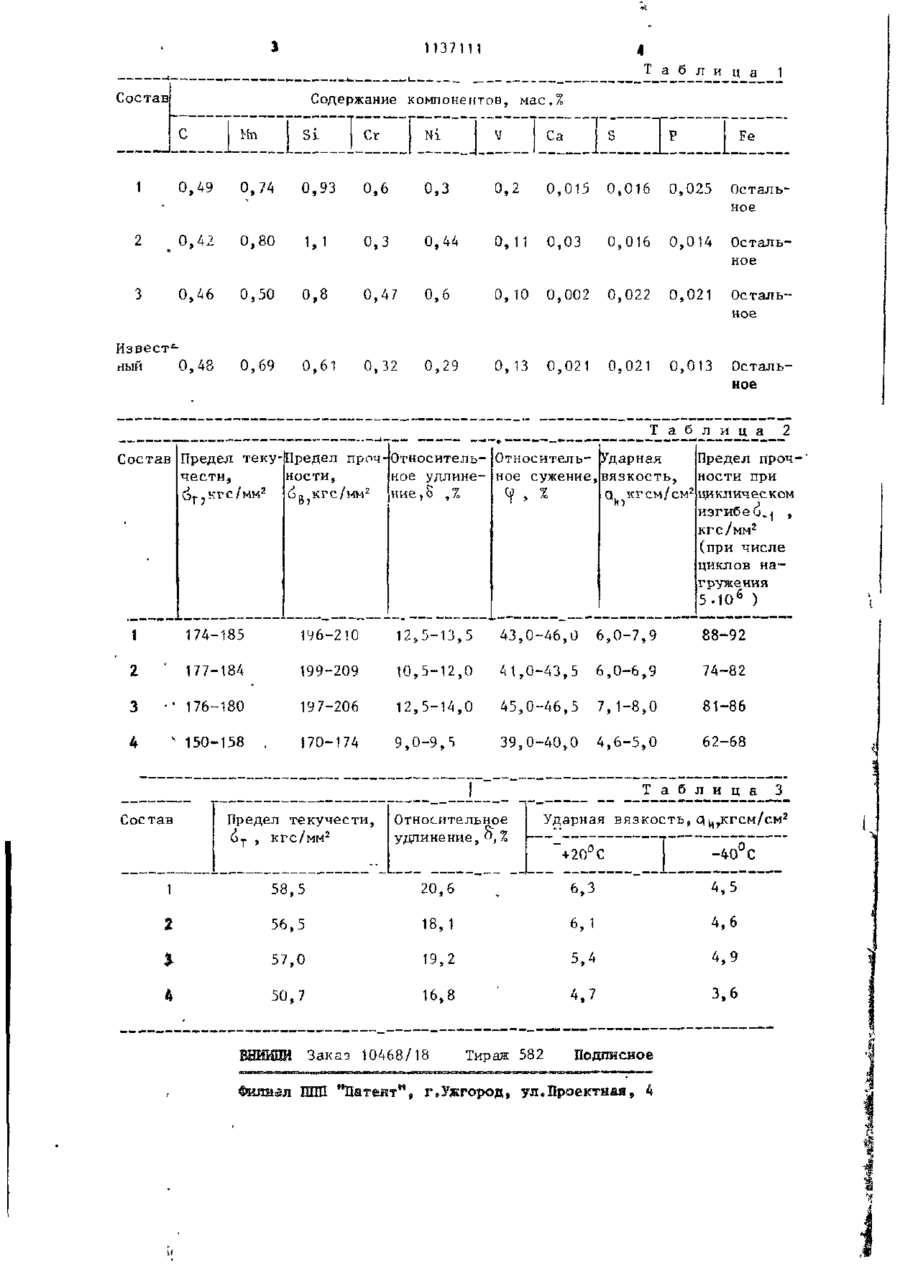

4(51) С 22 С 38/46 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И (21) 3435315/22-02 (22) П . 0 5 . 8 2 0 (46) 3 0 . 0 1 . 3 5 . Еюл. К 4 (72) М.М.Верховский, В„Ф„Гришко, Е.НЛюмаров, В.В.Табопин и Р.П.Шубин (53) 669.15-194(088,8) (56) 1. Авторскоа свидетельство СССР & 579339, к л . С 22 С 38/58, 19"'4. 2 . Авторское свидетельство СССР № 485171, кн. С 22 С '58/46, 1973. (54X57) К Н Т У Ц О Н Я СТАЛЬ» с о О СРК И Н А держащая углерод, марганец, кремний, хром, кчкель, ванадий, кальции и железо, о т л и ч а ю щ а я с я тем, что, с целью повышения механических свойств, она содержит компоненты при следующем соотношении, мас.%: Углерод 0,42-0,49 Марганец 0,5-0,8 Кремний 0,8-1,1 Хром 0,3-0,6 Никель 0,3-0,6 Ванадий ' 0,1-0,2 Кальиил • 0,002-0,030 Железо Остальное 1 1137111 2 Изобретение относится к черной Цель изобретения - повышение меметаллургии, в частности к конструкханических свойств стали. ционным сталям, используемым для Указанная цель достигается тем, изготовления высоконагруженных дечто конструкционная сталь, содержаталей, упрочняемых закалкой с нагре- з щая углерод, марганец, кремний, хромвом токами высокой частоты. никель, ванадий, кальций и железо, Известна конструкционная сталь Ш содержит компоненты при следующем следующего состава, мас.%: соотношении, в мас.%: Углерод 0,40-0,55 Углерод 0,42-0,49 Марганец 0,4-1,8 І& Марганец 0,5-0,8 Кремний 0,20-0,65 Кремний 0,8-1,1 Никель 0,05-0,80 „- " Хром 0,3-0,6 Ванадий 0.04-0,30 Никель 0,3-0,6 Хром ' 0,05-0,80 Ванадий 0,1-0,2 Иттрий 09001-0»030 15 Кальций 0,002-0,030 Редкоземельные Железо Остальное металлы 0,03-0,57 Содержание в стали кремния до Элемент, выб0,8-1,1 мас.% при условии применения ранный из груптермического упрочнения в виде закалпы, содержащей ' 20 ки с нагревом т.в.ч. "существенно пок а л и й , кальций, вышает прокаливаемость, статическую натрий, барий, и изгибную усталостную прочность в л и т и й , магний 0,04-0,60 результате дополнительного легироваЖелезо Остальное ния мартенсита. Известно, что кремНедостатками этой е т а п и являются 25 ний увеличивает долю ковалентных свянеудовлетворительные механические зей в металле и степень тетрагональс в о й с т в а , а также высокая стоимость ности решетки мартенсита. Кремний и з - з а наличия дефицитных и д о р о г о способствует лучшему раскислению стастоящих элементов (РЗМ). ли в процессе выплавки. ' ' Составы предлагаемой конструкционНаиболее близкой к предлагаемой зо ной стали приведены в табл. 1. по т е х н и ч е с к о й сущности и д о с т и г а е м о В табл. 2 приведены свойства стаму р е з у л ь т а т у я в л я е т с я к о н с т р у к ц и о н ли после термообработки по следующему ная сталь [2J , содержащая, м а е . % : режиму: нагрев под закалку т.в.ч. 0,35-0,50 Углерод ' Марганец 0,6-1,6 3 5 до 860 С, время выдержки 1,5 ч., закалка в масло, отпуск 200 С 1 ч. Кремний ' 0,2-0,6 В табл. 3 приведены свойства стали 0,15-0,45 Хром после термообработки по следующему Никель 0,15-0,45 режиму: нормализация при 8S0 С, выВанадий 0,05-0,20 держка 1,5 ч, диаметр заготовки 80мм. Кальций 0,01-0,05 40 Как следует из табл. 2 и 3, предЖелезо Остальное лагаемая сталь (составы 1-3) обеспечивает повышение механических Недостатком известной стали я в свойств в сравнении с известной сталяются неудовлетворительные механические свойства. 45 лью (состав 4) на 15-20%. 1137111 Т а б л и ц а Состав 1 Содержание компонентов, мае.% Сг Ni Fe Са 1 0,49 0,74 0,93 0,6 0,3 0,2 0 , 0 1 5 0 , 0 1 6 0,025 Остальное 2 0,42 0,80 1,1 0,3 0,44 0,11 0,03 0 , 0 1 6 0 , 0 1 4 Остальное 3 0,46 0,50 0,8 0,4? 0,6 0,10 0,002 0,022 0,021 Остальное Известный 0,48 0,69 0,61 0,32 0,29 0,13 0,021 0,021 0,013 Остальное Т аб л и ц а 2 Предел проч Состав Предел теку- Предел проч- Относитель- Относитель- Ударная чести, ности, ное удлине- ное сужение, вязкость, ности при 2 2 2
