Спосіб визначення приєднання з замиканням на землю в мережах 6-35 кв з ізольованою чи компенсованою нейтралями
Номер патенту: 90734
Опубліковано: 25.05.2010
Автори: Сабадаш Ігор Олександрович, Божик Роман Степанович, Малиновський Степан Ярославович, Сабадаш Ірина Ігорівна
Формула / Реферат
Спосіб визначення приєднання з замиканням на землю в мережах 6-35 кВ з ізольованою чи компенсованою нейтралями, що полягає у вимірюванні напруги нульової послідовності секції шин і струмів нульової послідовності приєднань цієї секції, який відрізняється тим, що визначають відношення скерування миттєвих значень струмів нульової послідовності приєднань до скерування миттєвих значень напруги нульової послідовності на початковій стадії перехідного процесу і при співпадінні скерувань миттєвих значень струму нульової послідовності приєднання і миттєвих значень напруги нульової послідовності секції шин, при умові, що скерування миттєвих значень струмів нульової послідовності інших приєднань протилежні, судять про приєднання з замиканням на землю.
Текст

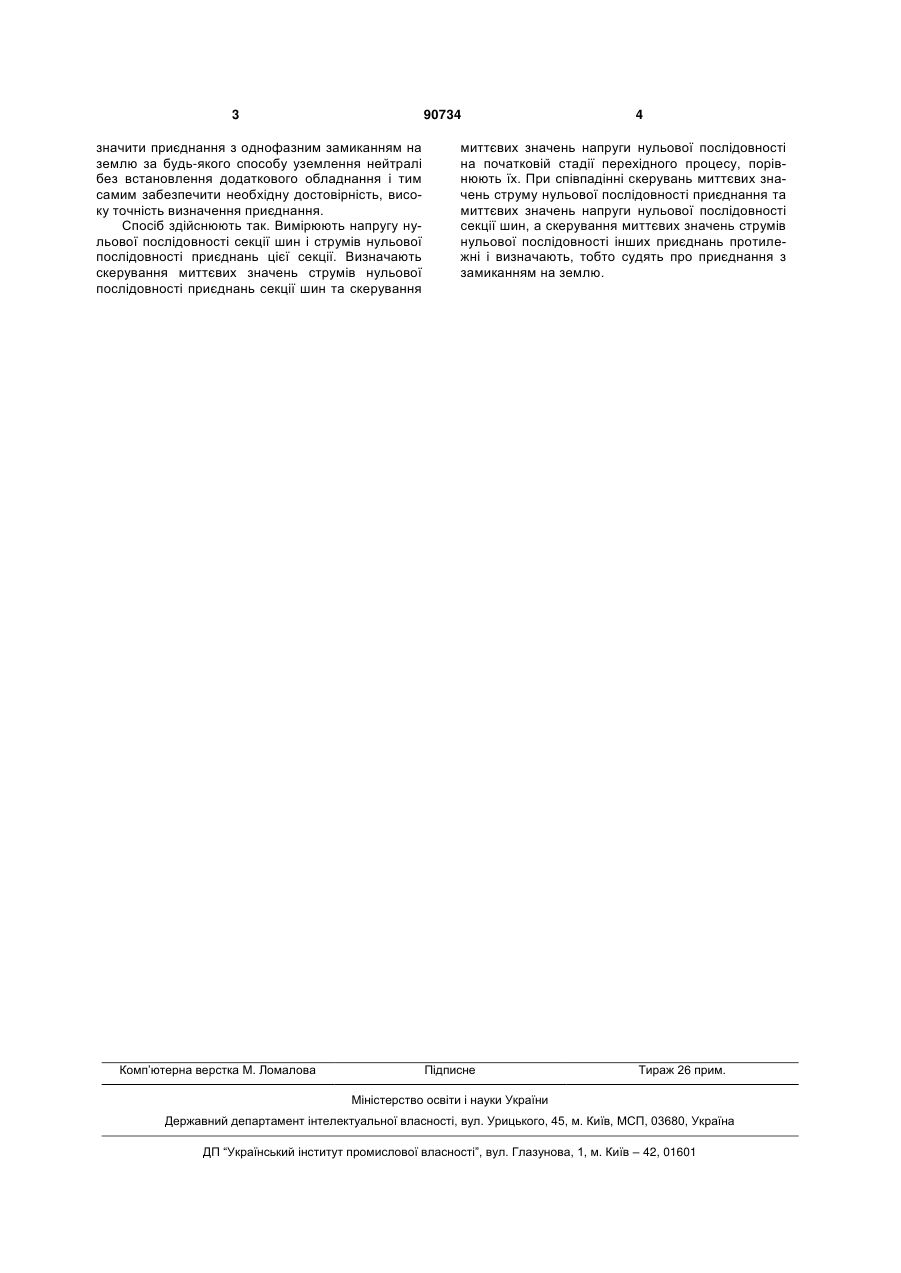

Спосіб визначення приєднання з замиканням на землю в мережах 6-35 кВ з ізольованою чи 3 90734 значити приєднання з однофазним замиканням на землю за будь-якого способу уземлення нейтралі без встановлення додаткового обладнання і тим самим забезпечити необхідну достовірність, високу точність визначення приєднання. Спосіб здійснюють так. Вимірюють напругу нульової послідовності секції шин і струмів нульової послідовності приєднань цієї секції. Визначають скерування миттєвих значень струмів нульової послідовності приєднань секції шин та скерування Комп’ютерна верстка М. Ломалова 4 миттєвих значень напруги нульової послідовності на початковій стадії перехідного процесу, порівнюють їх. При співпадінні скерувань миттєвих значень струму нульової послідовності приєднання та миттєвих значень напруги нульової послідовності секції шин, а скерування миттєвих значень струмів нульової послідовності інших приєднань протилежні і визначають, тобто судять про приєднання з замиканням на землю. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determination of connection with bridging to earth in networks 6-35 kv with insulated or compensated neutrals
Автори англійськоюSabadash Ihor Oleksandrovych, Sabadash Iryna Ihorivna, Malinovskyi Stepan Yaroslavovych, Bozhyk Roman Stepanovych
Назва патенту російськоюСпособ определения присоединения с замыканием на землю в сетях 6-35 кв с изолированной или компенсированной нейтралями
Автори російськоюСабадаш Игорь Александрович, Сабадаш Ирина Игоревна, Малиновский Степан Ярославович, Божик Роман Степанович
МПК / Мітки
МПК: H02H 3/16, H02H 3/00, G01R 31/08, G01N 27/00
Мітки: приєднання, визначення, ізольованою, замиканням, землю, мережах, нейтралями, компенсованою, спосіб
