Спосіб визначення ушкодженого приєднання в електричній мережі

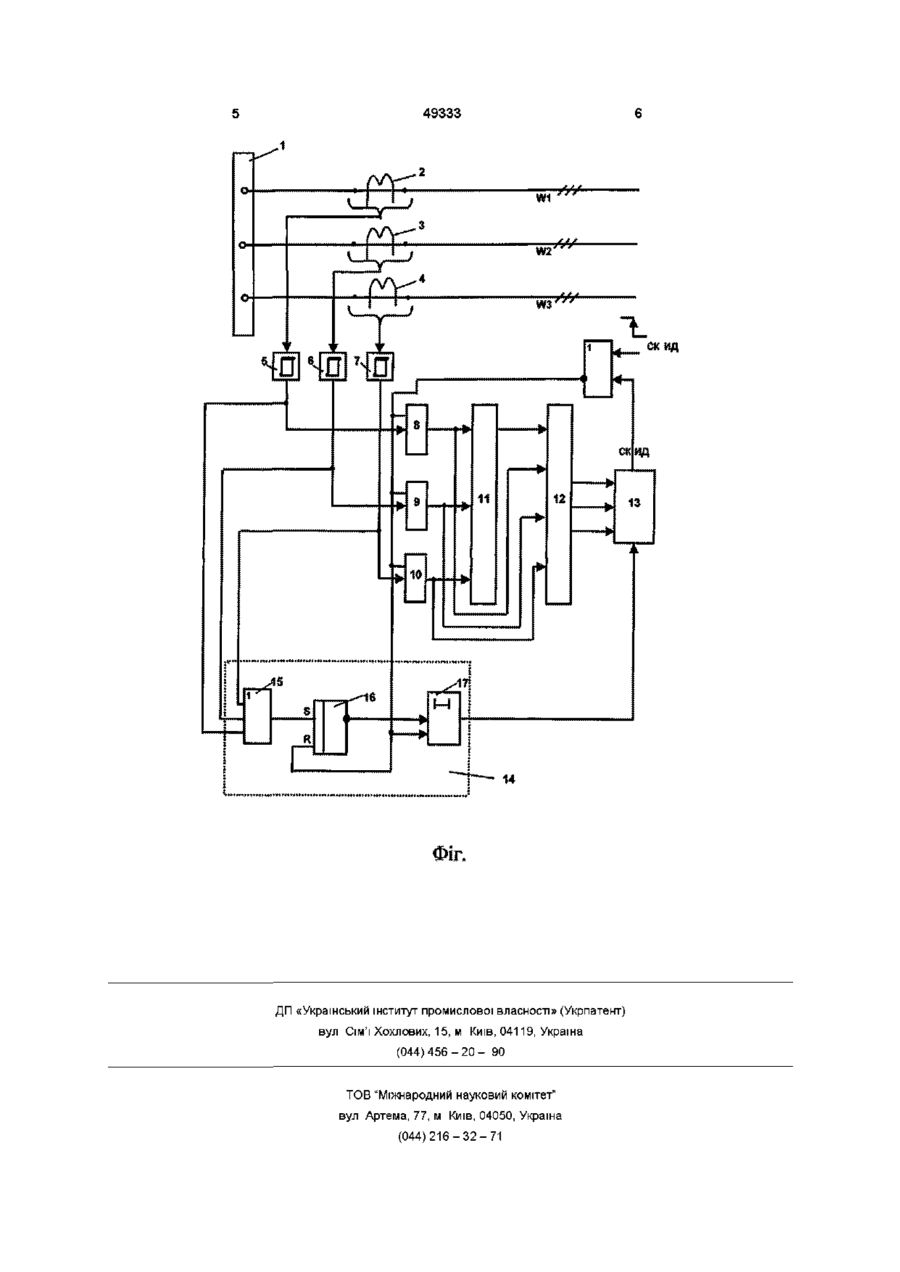

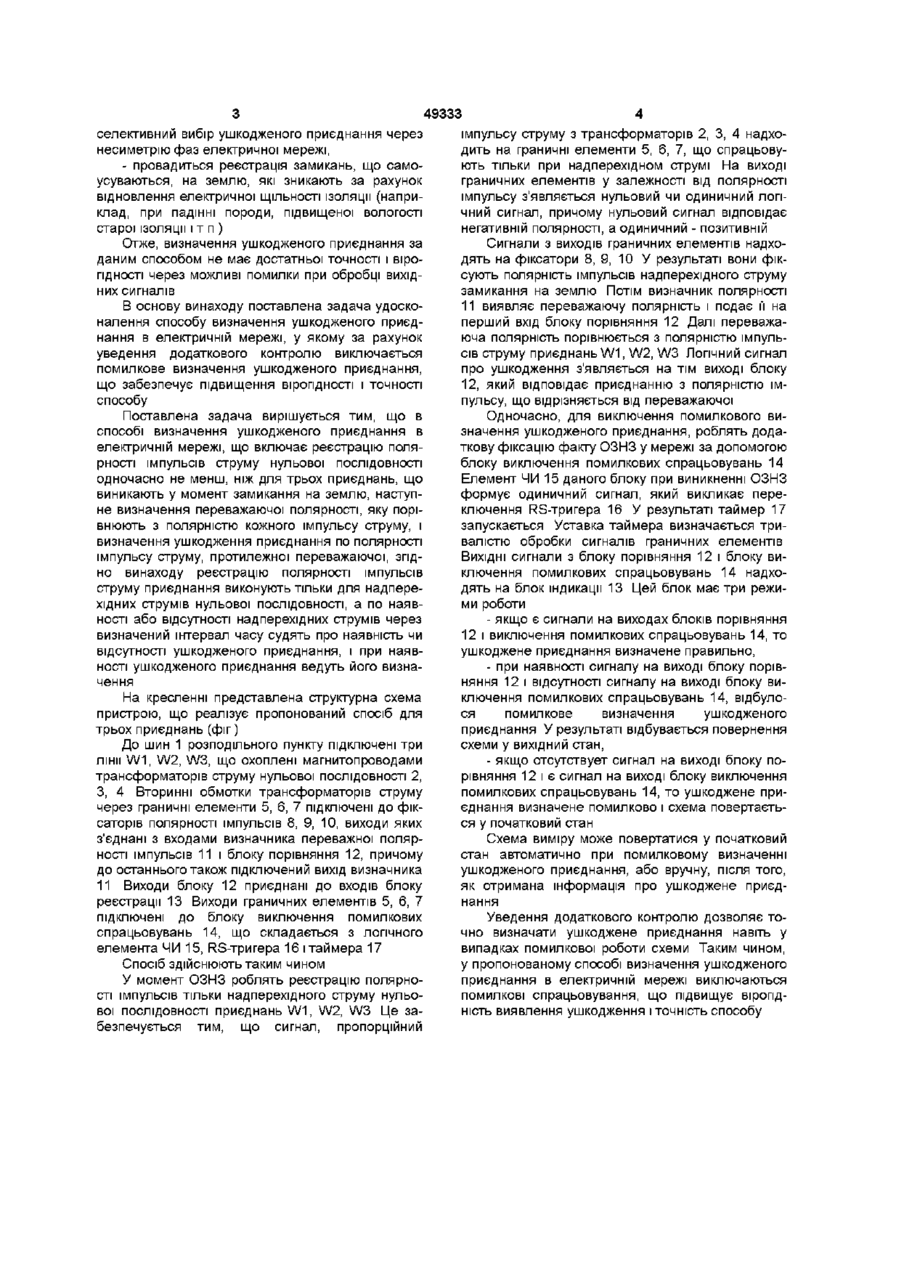

Спосіб визначення ушкодженого приєднання в електричній мережі, що включає реєстрацію полярності імпульсів струму нульової ПОСЛІДОВНОСТІ одночасно не менше, ніж для трьох приєднань, які Винахід відноситься до електротехніки і може бути використаний в електричних мережах з ізольованою чи компенсованою нейтрал'ю для визначення ушкодженого приєднання при однофазному замиканні на землю (ОЗНЗ) Відомий спосіб визначення ушкодженого приєднання при ОЗНЗ [Авт св СРСР № 754547, кл Н 02 Н 3/16, опублік 07 08 80] Спосіб полягає в реєстрації знаків імпульсу напруги нульової ПОСЛІДОВНОСТІ мережі й імпульсу струму нульової ПОСЛІДОВНОСТІ кожного приєднання, що виникає в момент замикання на землю Потім порівнюють знаки імпульсів напруги зі знаком імпульсу струму кожного приєднання Якщо знаки збігаються, то приєднання ушкоджене, якщо не збігаються - полагоджене Основним недоліком зазначеного способу є те, що в ньому потрібна фіксація імпульсу напруги, що може з'являтися в мережі і при відсутності ОЗНЗ, наприклад, при стрибкоподібному підвищенні напруги нейтралі через несиметрію ємності фаз щодо землі при обриві однієї фази в якомунебудь приєднанні або при пошуковій модуляції контуру нульової ПОСЛІДОВНОСТІ екстремальної системи настроювання дугогасячого реактора Тому з появою ОЗНЗ можлива помилкова фіксація імпульсів напруги, що приводить до зниження вірогідності способу Найбільш близьким аналогом до винаходу є спосіб визначення ушкодженого приєднання в виникають у момент замикання на землю, наступне визначення переважаючій полярності, яку порівнюють з полярністю кожного імпульсу струму, і визначення ушкодження приєднання по полярності імпульсу струму, протилежної переважаючої, який відрізняється тим, що реєстрацію полярності імпульсів струму приєднання виконують тільки для надперехідних струмів нульової ПОСЛІДОВНОСТІ, а по наявності або відсутності надперехідних струмів через визначений інтервал часу судять про наявність чи відсутність ушкодженого приєднання, і при наявності ушкодженого приєднання його визначають електричній мережі, що включає реєстрацію полярності імпульсу струму нульової ПОСЛІДОВНОСТІ кожного приєднання, що виникає в момент замикання на землю, і визначення ушкодженого приєднання шляхом порівняння знаків імпульсів, причому реєстрацію роблять одночасно не менш, ніж для трьох приєднань, потім визначають переважаючу полярність, яку порівнюють з полярністю кожного імпульсу струму, а про ушкодження приєднання судять по полярності імпульсу струму, що відрізняється від переважаючої [Патент України № 22803, кл Н 02 Н 3/36, опублік ЗО 06 98] Ознаками найбільш близького аналога, що збігаються з існуючими ознаками заявленого винахоДУЄ 1 Реєстрація полярності імпульсів струму нульової ПОСЛІДОВНОСТІ одночасно не менш, ніж для трьох приєднань, що виникають у момент замикання на землю 2 Визначення переважаючої полярності 3 Порівняння переважаючої полярності з полярністю кожного імпульсу струму 4 Визначення ушкодження приєднання по полярності імпульсу струму, протилежній переважаючій Найбільш близький аналог не забезпечує одержання необхідного технічного результату з наступних причин - оскільки провадиться реєстрація всіх кидків струму в перехідному режимі, то здійснюється не со го го 49333 селективний вибір ушкодженого приєднання через несиметрію фаз електричної мережі, - провадиться реєстрація замикань, що самоусуваються, на землю, які зникають за рахунок відновлення електричної ЩІЛЬНОСТІ ізоляції (наприклад, при падінні породи, підвищеної вологості старої ізоляції і т п ) Отже, визначення ушкодженого приєднання за даним способом не має достатньої точності і вірогідності через можливі помилки при обробці вихідних сигналів В основу винаходу поставлена задача удосконалення способу визначення ушкодженого приєднання в електричній мережі, у якому за рахунок уведення додаткового контролю виключається помилкове визначення ушкодженого приєднання, що забезпечує підвищення вірогідності і точності способу Поставлена задача вирішується тим, що в способі визначення ушкодженого приєднання в електричній мережі, що включає реєстрацію полярності імпульсів струму нульової ПОСЛІДОВНОСТІ одночасно не менш, ніж для трьох приєднань, що виникають у момент замикання на землю, наступне визначення переважаючої полярності, яку порівнюють з полярністю кожного імпульсу струму, і визначення ушкодження приєднання по полярності імпульсу струму, протилежної переважаючої, згідно винаходу реєстрацію полярності імпульсів струму приєднання виконують тільки для надперехідних струмів нульової ПОСЛІДОВНОСТІ, а по наявності або відсутності надперехідних струмів через визначений інтервал часу судять про наявність чи відсутності ушкодженого приєднання, і при наявності ушкодженого приєднання ведуть його визначення На кресленні представлена структурна схема пристрою, що реалізує пропонований спосіб для трьох приєднань (фіг) До шин 1 розподільного пункту підключені три лінії W1, W2, W3, що охоплені магнитопроводами трансформаторів струму нульової ПОСЛІДОВНОСТІ 2, З, 4 Вторинні обмотки трансформаторів струму через граничні елементи 5, 6, 7 підключені до фіксаторів полярності імпульсів 8, 9, 10, виходи яких з'єднані з входами визначника переважної полярності імпульсів 11 і блоку порівняння 12, причому до останнього також підключений вихід визначника 11 Виходи блоку 12 приєднані до входів блоку реєстрації 13 Виходи граничних елементів 5, 6, 7 підключені до блоку виключення помилкових спрацьовувань 14, що складається з логічного елемента ЧИ 15, RS-тригера 16 і таймера 17 Спосіб здійснюють таким чином У момент ОЗНЗ роблять реєстрацію полярності імпульсів тільки надперехідного струму нульової ПОСЛІДОВНОСТІ приєднань W1, W2, W3 безпечується тим, що сигнал, Це за пропорційний імпульсу струму з трансформаторів 2, 3, 4 надходить на граничні елементи 5, 6, 7, що спрацьовують тільки при надперехідном струмі На виході граничних елементів у залежності від полярності імпульсу з'являється нульовий чи одиничний логічний сигнал, причому нульовий сигнал відповідає негативній полярності, а одиничний - позитивній Сигнали з виходів граничних елементів надходять на фіксатори 8, 9, 10 У результаті вони фіксують полярність імпульсів надперехідного струму замикання на землю Потім визначник полярності 11 виявляє переважаючу полярність і подає її на перший вхід блоку порівняння 12 Далі переважаюча полярність порівнюється з полярністю імпульсів струму приєднань W1, W2, W3 Логічний сигнал про ушкодження з'являється на тім виході блоку 12, який відповідає приєднанню з полярністю імпульсу, що відрізняється від переважаючої Одночасно, для виключення помилкового визначення ушкодженого приєднання, роблять додаткову фіксацію факту ОЗНЗ у мережі за допомогою блоку виключення помилкових спрацьовувань 14 Елемент ЧИ 15 даного блоку при виникненні ОЗНЗ формує одиничний сигнал, який викликає переключення RS-тригера 16 У результаті таймер 17 запускається Уставка таймера визначається тривалістю обробки сигналів граничних елементів ВИХІДНІ сигнали з блоку порівняння 12 і блоку виключення помилкових спрацьовувань 14 надходять на блок індикації 13 Цей блок має три режими роботи - якщо є сигнали на виходах блоків порівняння 12 і виключення помилкових спрацьовувань 14, то ушкоджене приєднання визначене правильно, - при наявності сигналу на виході блоку порівняння 12 і відсутності сигналу на виході блоку виключення помилкових спрацьовувань 14, відбулося помилкове визначення ушкодженого приєднання У результаті відбувається повернення схеми у вихідний стан, - якщо отсутствует сигнал на виході блоку порівняння 12 і є сигнал на виході блоку виключення помилкових спрацьовувань 14, то ушкоджене приєднання визначене помилково і схема повертається у початковий стан Схема виміру може повертатися у початковий стан автоматично при помилковому визначенні ушкодженого приєднання, або вручну, після того, як отримана інформація про ушкоджене приєднання Уведення додаткового контролю дозволяє точно визначати ушкоджене приєднання навіть у випадках помилкової роботи схеми Таким чином, у пропонованому способі визначення ушкодженого приєднання в електричній мережі виключаються помилкові спрацьовування, що підвищує вірогідність виявлення ушкодження і точність способу 49333 W1 ' " W2'" W 3 "L СКИД скид 11 12 10 14 Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 13
