Очисник головок коренеплодів

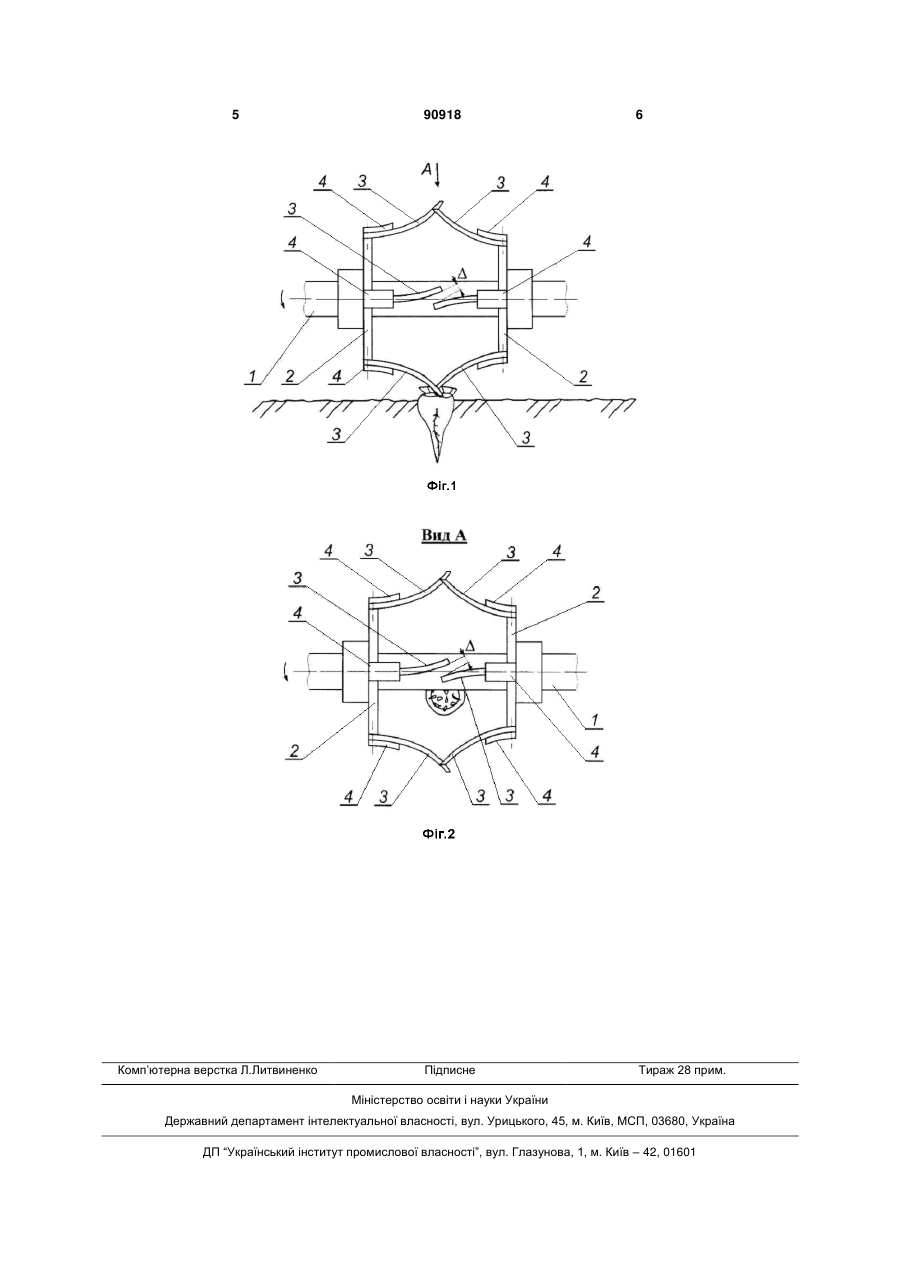

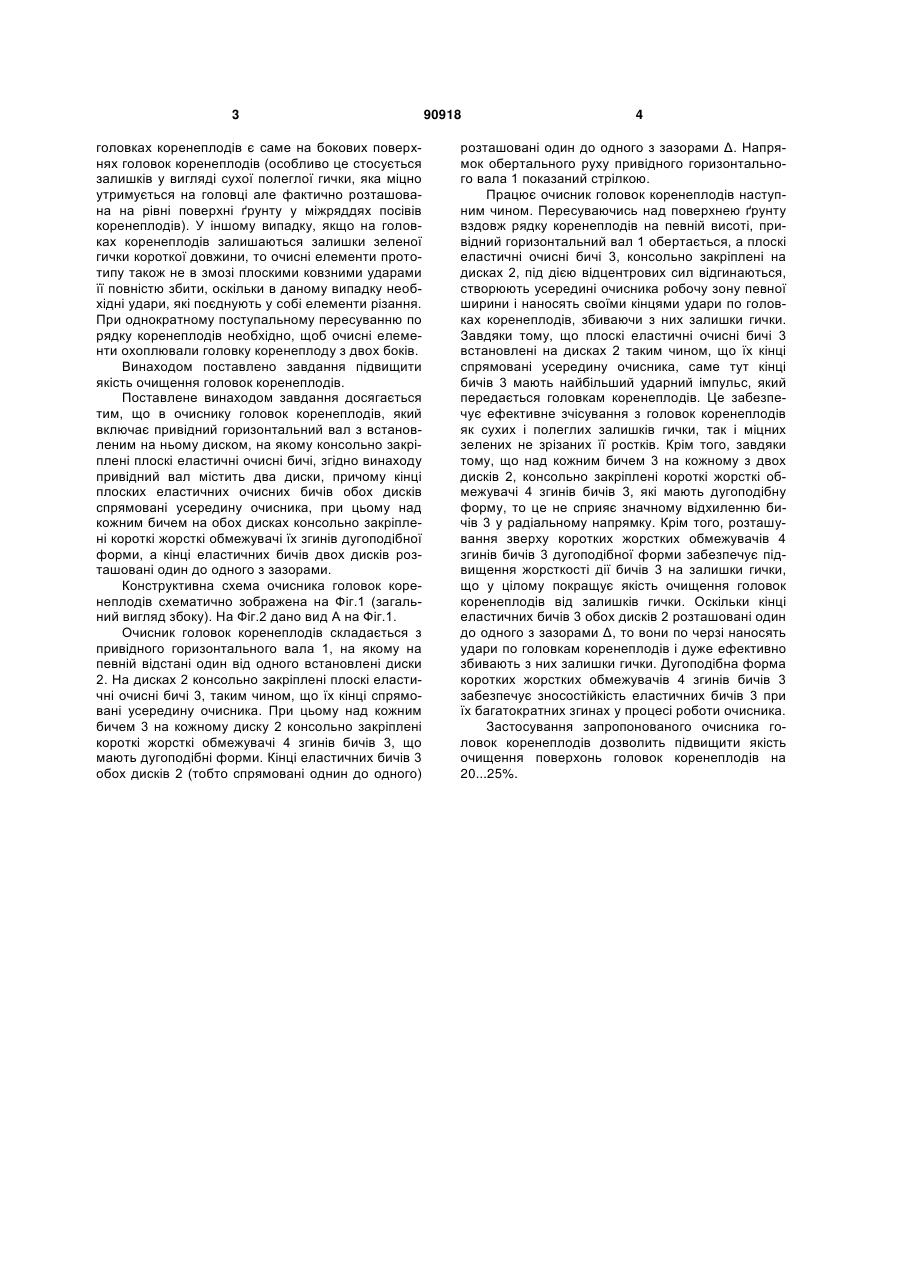

Очисник головок коренеплодів, який включає привідний вал з встановленими на ньому дисками, на яких консольно закріплені плоскі еластичні очисні бичі, який відрізняється тим, що привідний вал виконаний горизонтальним та містить два диски, причому кінці плоских еластичних очисних бичів обох дисків спрямовані усередину очисника, при цьому над кожним бичем на обох дисках консольно закріплені короткі жорсткі обмежувачі їх згинів дугоподібної форми, а кінці еластичних бичів двох дисків розташовані один до одного з зазорами. (19) (21) a200804725 (22) 14.04.2008 (24) 10.06.2010 (46) 10.06.2010, Бюл.№ 11, 2010 р. (72) БУЛГАКОВ ВОЛОДИМИР МИХАЙЛОВИЧ, АДАМЧУК ВАЛЕРІЙ ВАСИЛЬОВИЧ, ШЕЙКО ЛЕОНІД ОЛЕКСІЙОВИЧ, ГОЛОВАЧ ІВАН ВОЛОДИМИРОВИЧ, ЛИТВИНОВ ОЛЕГ ІВАНОВИЧ, БЕРЕЗОВИЙ МИКОЛА ГЕОРГІЙОВИЧ, ЧЕРНИШ ОЛЕГ МИКОЛАЙОВИЧ, ЄРЕМЕНКО ОЛЕКСАНДР ІВАНОВИЧ, ЯРЕМЕНКО ВАДИМ ВОЛОДИМИРОВИЧ (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ (56) SU 1727633, 23.04.1992 UA 30529, 15.11.2000 RU 2007109381, 14.03.2007 SU 1237112, 15.06.1986 3 головках коренеплодів є саме на бокових поверхнях головок коренеплодів (особливо це стосується залишків у вигляді сухої полеглої гички, яка міцно утримується на головці але фактично розташована на рівні поверхні ґрунту у міжряддях посівів коренеплодів). У іншому випадку, якщо на головках коренеплодів залишаються залишки зеленої гички короткої довжини, то очисні елементи прототипу також не в змозі плоскими ковзними ударами її повністю збити, оскільки в даному випадку необхідні удари, які поєднують у собі елементи різання. При однократному поступальному пересуванню по рядку коренеплодів необхідно, щоб очисні елементи охоплювали головку коренеплоду з двох боків. Винаходом поставлено завдання підвищити якість очищення головок коренеплодів. Поставлене винаходом завдання досягається тим, що в очиснику головок коренеплодів, який включає привідний горизонтальний вал з встановленим на ньому диском, на якому консольно закріплені плоскі еластичні очисні бичі, згідно винаходу привідний вал містить два диски, причому кінці плоских еластичних очисних бичів обох дисків спрямовані усередину очисника, при цьому над кожним бичем на обох дисках консольно закріплені короткі жорсткі обмежувачі їх згинів дугоподібної форми, а кінці еластичних бичів двох дисків розташовані один до одного з зазорами. Конструктивна схема очисника головок коренеплодів схематично зображена на Фіг.1 (загальний вигляд збоку). На Фіг.2 дано вид А на Фіг.1. Очисник головок коренеплодів складається з привідного горизонтального вала 1, на якому на певній відстані один від одного встановлені диски 2. На дисках 2 консольно закріплені плоскі еластичні очисні бичі 3, таким чином, що їх кінці спрямовані усередину очисника. При цьому над кожним бичем 3 на кожному диску 2 консольно закріплені короткі жорсткі обмежувачі 4 згинів бичів 3, що мають дугоподібні форми. Кінці еластичних бичів 3 обох дисків 2 (тобто спрямовані однин до одного) 90918 4 розташовані один до одного з зазорами Δ. Напрямок обертального руху привідного горизонтального вала 1 показаний стрілкою. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту вздовж рядку коренеплодів на певній висоті, привідний горизонтальний вал 1 обертається, а плоскі еластичні очисні бичі 3, консольно закріплені на дисках 2, під дією відцентрових сил відгинаються, створюють усередині очисника робочу зону певної ширини і наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що плоскі еластичні очисні бичі 3 встановлені на дисках 2 таким чином, що їх кінці спрямовані усередину очисника, саме тут кінці бичів 3 мають найбільший ударний імпульс, який передається головкам коренеплодів. Це забезпечує ефективне зчісування з головок коренеплодів як сухих і полеглих залишків гички, так і міцних зелених не зрізаних її ростків. Крім того, завдяки тому, що над кожним бичем 3 на кожному з двох дисків 2, консольно закріплені короткі жорсткі обмежувачі 4 згинів бичів 3, які мають дугоподібну форму, то це не сприяє значному відхиленню бичів 3 у радіальному напрямку. Крім того, розташування зверху коротких жорстких обмежувачів 4 згинів бичів 3 дугоподібної форми забезпечує підвищення жорсткості дії бичів 3 на залишки гички, що у цілому покращує якість очищення головок коренеплодів від залишків гички. Оскільки кінці еластичних бичів 3 обох дисків 2 розташовані один до одного з зазорами Δ, то вони по черзі наносять удари по головкам коренеплодів і дуже ефективно збивають з них залишки гички. Дугоподібна форма коротких жорстких обмежувачів 4 згинів бичів 3 забезпечує зносостійкість еластичних бичів 3 при їх багатократних згинах у процесі роботи очисника. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення поверхонь головок коренеплодів на 20...25%. 5 Комп’ютерна верстка Л.Литвиненко 90918 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
