Дисмембратор
Формула / Реферат
Дисмембратор, що містить циліндричний корпус, вертикально розміщений в ньому ротор з концентрично встановленими рядами пальців, між якими розташовані ряди подрібнюючих елементів статора, які виконані у вигляді пластин і встановлені під кутом 163-173° до вектора колової швидкості ротора, периферійний концентричний ряд пластин статора виконаний у всю ширину корпуса і має вікно, довжина якого складає 1/6 довжини кола внутрішнього діаметра корпуса, а ширина визначена відстанню від торця пальців ротора до задньої стінки корпуса, який відрізняється тим, що на тильній стороні ротора закріплені пластини у вигляді лопатей відцентрового повітродува, відповідно до них в корпусі виконані вікна, а вивантажувальний патрубок виконаний на всю ширину корпуса.
Текст

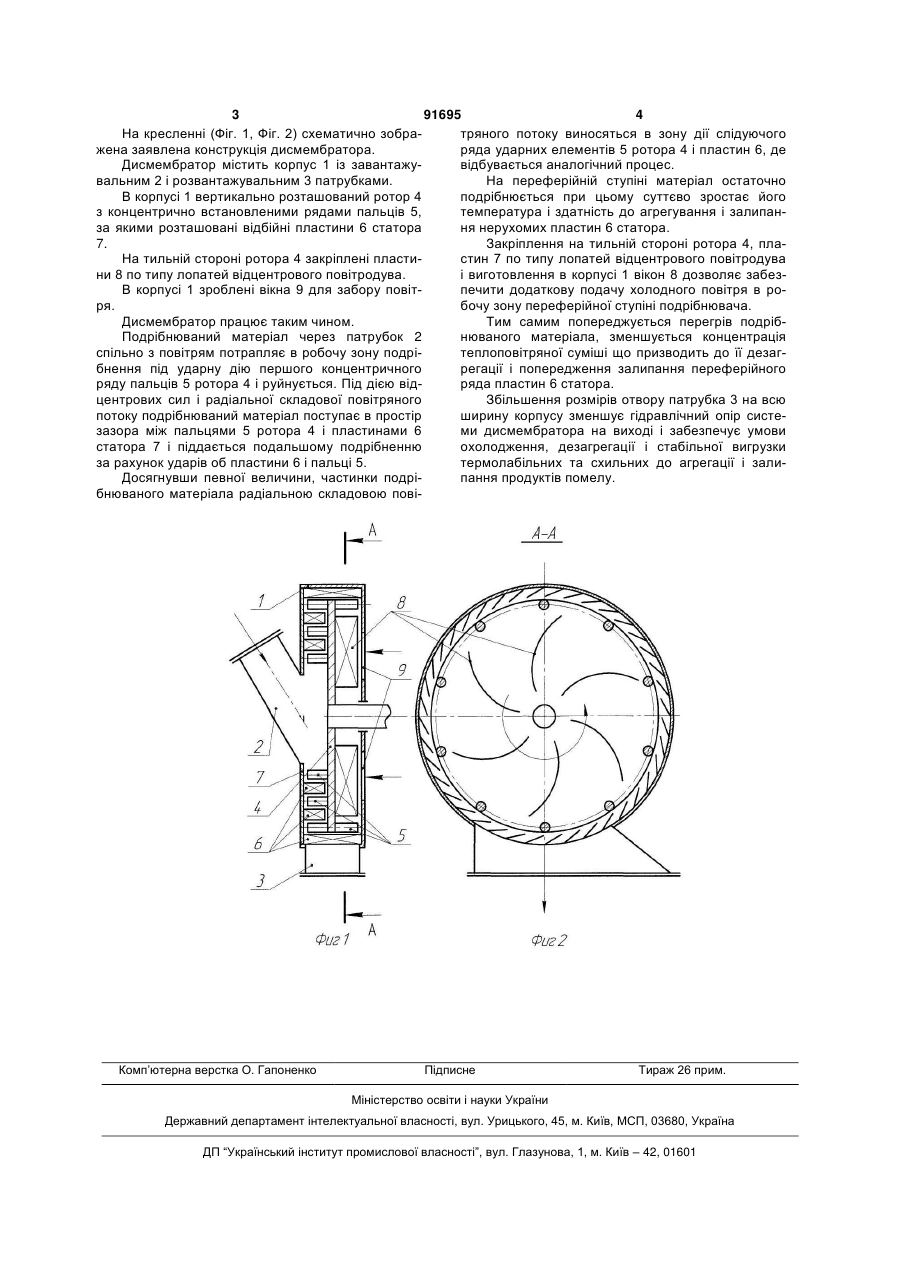

Дисмембратор, що містить циліндричний корпус, вертикально розміщений в ньому ротор з кон 3 91695 4 На кресленні (Фіг. 1, Фіг. 2) схематично зобратряного потоку виносяться в зону дії слідуючого жена заявлена конструкція дисмембратора. ряда ударних елементів 5 ротора 4 і пластин 6, де Дисмембратор містить корпус 1 із завантажувідбувається аналогічний процес. вальним 2 і розвантажувальним 3 патрубками. На переферійній ступіні матеріал остаточно В корпусі 1 вертикально розташований ротор 4 подрібнюється при цьому суттєво зростає його з концентрично встановленими рядами пальців 5, температура і здатність до агрегування і залипанза якими розташовані відбійні пластини 6 статора ня нерухомих пластин 6 статора. 7. Закріплення на тильній стороні ротора 4, плаНа тильній стороні ротора 4 закріплені пластистин 7 по типу лопатей відцентрового повітродува ни 8 по типу лопатей відцентрового повітродува. і виготовлення в корпусі 1 вікон 8 дозволяє забезВ корпусі 1 зроблені вікна 9 для забору повітпечити додаткову подачу холодного повітря в роря. бочу зону переферійної ступіні подрібнювача. Дисмембратор працює таким чином. Тим самим попереджується перегрів подрібПодрібнюваний матеріал через патрубок 2 нюваного матеріала, зменшується концентрація спільно з повітрям потрапляє в робочу зону подрітеплоповітряної суміші що призводить до її дезагбнення під ударну дію першого концентричного регації і попередження залипання переферійного ряду пальців 5 ротора 4 і руйнується. Під дією відряда пластин 6 статора. центрових сил і радіальної складової повітряного Збільшення розмірів отвору патрубка 3 на всю потоку подрібнюваний матеріал поступає в простір ширину корпусу зменшує гідравлічний опір систезазора між пальцями 5 ротора 4 і пластинами 6 ми дисмембратора на виході і забезпечує умови статора 7 і піддається подальшому подрібненню охолодження, дезагрегації і стабільної вигрузки за рахунок ударів об пластини 6 і пальці 5. термолабільних та схильних до агрегації і залиДосягнувши певної величини, частинки подріпання продуктів помелу. бнюваного матеріала радіальною складовою пові Комп’ютерна верстка О. Гапоненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDismembrator
Автори англійськоюBraslavskyi Oleksandr Viktorovych
Назва патенту російськоюДисмембратор
Автори російськоюБраславский Александр Викторович
МПК / Мітки
МПК: B02C 13/22
Мітки: дисмембратор
