Спосіб побудови навчальних установок для проведення лабораторних робіт

Номер патенту: 91706

Опубліковано: 25.08.2010

Автори: Павлюк Вадим Антонович, Сальніков Володимир Павлович

Завантажити PDF файл.

Формула / Реферат

Спосіб побудови навчальних установок для проведення лабораторних робіт з фізики та технічних дисциплін, де спостереження за явищами та процесами проводиться за допомогою вимірювальних приладів, згідно з яким спочатку встановлюють перелік параметрів і характеристик, що підлягає визначенню в процесі виконання робіт, вибирають пристрої, які можуть фізично відтворювати потрібні процеси та явища, а також прилади відповідних типів для вимірювання параметрів, пристрої і вимірювальні прилади включають до складу установок, далі проводять монтаж установок відповідно до розроблених схем, який відрізняється тим, що побудову установок проводять на базі використання пристроїв, які формують параметри і характеристики процесів і явищ у вигляді сукупності прямо пропорційних їм дискретних напруг, величини параметрів знаходять шляхом проведення розрахунків та використання даних літератури, для проведення вимірювань встановлюють електричні вимірювальні прилади, для створення вищевказаних напруг використовують набір груп подільників на постійних та змінних резисторах і джерело електроживлення; для подачі напруг з відповідних подільників на вимірювальні прилади встановлюють низку перемикачів, послідовним перемиканням одного або декількох з них проводиться зміна величин параметрів у відповідності до виду характеристики, що визначається, іншими перемикачами проводиться вибір типу процесу та явища.

Текст

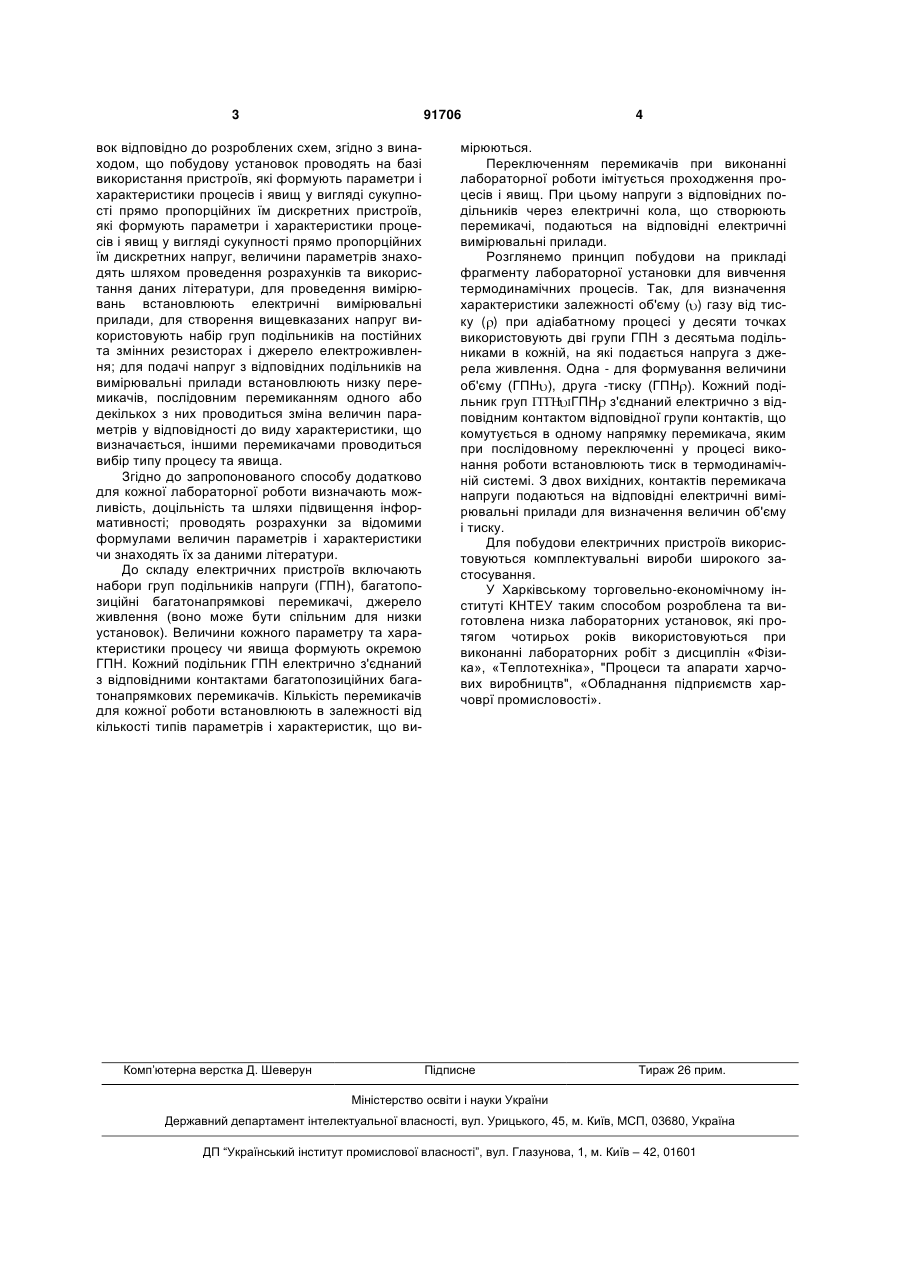

Спосіб побудови навчальних установок для проведення лабораторних робіт з фізики та технічних дисциплін, де спостереження за явищами та процесами проводиться за допомогою вимірювальних приладів, згідно з яким спочатку встановлюють перелік параметрів і характеристик, що C2 2 (13) 1 3 91706 вок відповідно до розроблених схем, згідно з винаходом, що побудову установок проводять на базі використання пристроїв, які формують параметри і характеристики процесів і явищ у вигляді сукупності прямо пропорційних їм дискретних пристроїв, які формують параметри і характеристики процесів і явищ у вигляді сукупності прямо пропорційних їм дискретних напруг, величини параметрів знаходять шляхом проведення розрахунків та використання даних літератури, для проведення вимірювань встановлюють електричні вимірювальні прилади, для створення вищевказаних напруг використовують набір груп подільників на постійних та змінних резисторах і джерело електроживлення; для подачі напруг з відповідних подільників на вимірювальні прилади встановлюють низку перемикачів, послідовним перемиканням одного або декількох з них проводиться зміна величин параметрів у відповідності до виду характеристики, що визначається, іншими перемикачами проводиться вибір типу процесу та явища. Згідно до запропонованого способу додатково для кожної лабораторної роботи визначають можливість, доцільність та шляхи підвищення інформативності; проводять розрахунки за відомими формулами величин параметрів і характеристики чи знаходять їх за даними літератури. До складу електричних пристроїв включають набори груп подільників напруги (ГПН), багатопозиційні багатонапрямкові перемикачі, джерело живлення (воно може бути спільним для низки установок). Величини кожного параметру та характеристики процесу чи явища формують окремою ГПН. Кожний подільник ГПН електрично з'єднаний з відповідними контактами багатопозиційних багатонапрямкових перемикачів. Кількість перемикачів для кожної роботи встановлюють в залежності від кількості типів параметрів і характеристик, що ви Комп’ютерна верстка Д. Шеверун 4 мірюються. Переключенням перемикачів при виконанні лабораторної роботи імітується проходження процесів і явищ. При цьому напруги з відповідних подільників через електричні кола, що створюють перемикачі, подаються на відповідні електричні вимірювальні прилади. Розглянемо принцип побудови на прикладі фрагменту лабораторної установки для вивчення термодинамічних процесів. Так, для визначення характеристики залежності об'єму ( ) газу від тиску ( ) при адіабатному процесі у десяти точках використовують дві групи ГПН з десятьма подільниками в кожній, на які подається напруга з джерела живлення. Одна - для формування величини об'єму (ГПН ), друга -тиску (ГПН ). Кожний подільник груп ГГГН IГПН з'єднаний електрично з відповідним контактом відповідної групи контактів, що комутується в одному напрямку перемикача, яким при послідовному переключенні у процесі виконання роботи встановлюють тиск в термодинамічній системі. З двох вихідних, контактів перемикача напруги подаються на відповідні електричні вимірювальні прилади для визначення величин об'єму і тиску. Для побудови електричних пристроїв використовуються комплектувальні вироби широкого застосування. У Харківському торговельно-економічному інституті КНТЕУ таким способом розроблена та виготовлена низка лабораторних установок, які протягом чотирьох років використовуються при виконанні лабораторних робіт з дисциплін «Фізика», «Теплотехніка», "Процеси та апарати харчових виробництв", «Обладнання підприємств харчоврї промисловості». Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Building method for simulators to carry out laboratory research

Автори англійською

Pavliuk Vadym Antonovych, Salnikov Volodymyr Pavlovych

Назва патенту російською

Способ построения учебных установок для проведения лабораторных работ

Автори російською

Павлюк Вадим Антонович, Сальников Владимир Павлович

МПК / Мітки

МПК: G09B 23/00

Мітки: навчальних, установок, побудови, лабораторних, проведення, спосіб, робіт
