Установка для проведення лабораторних робіт з вивчення термодинамічних процесів

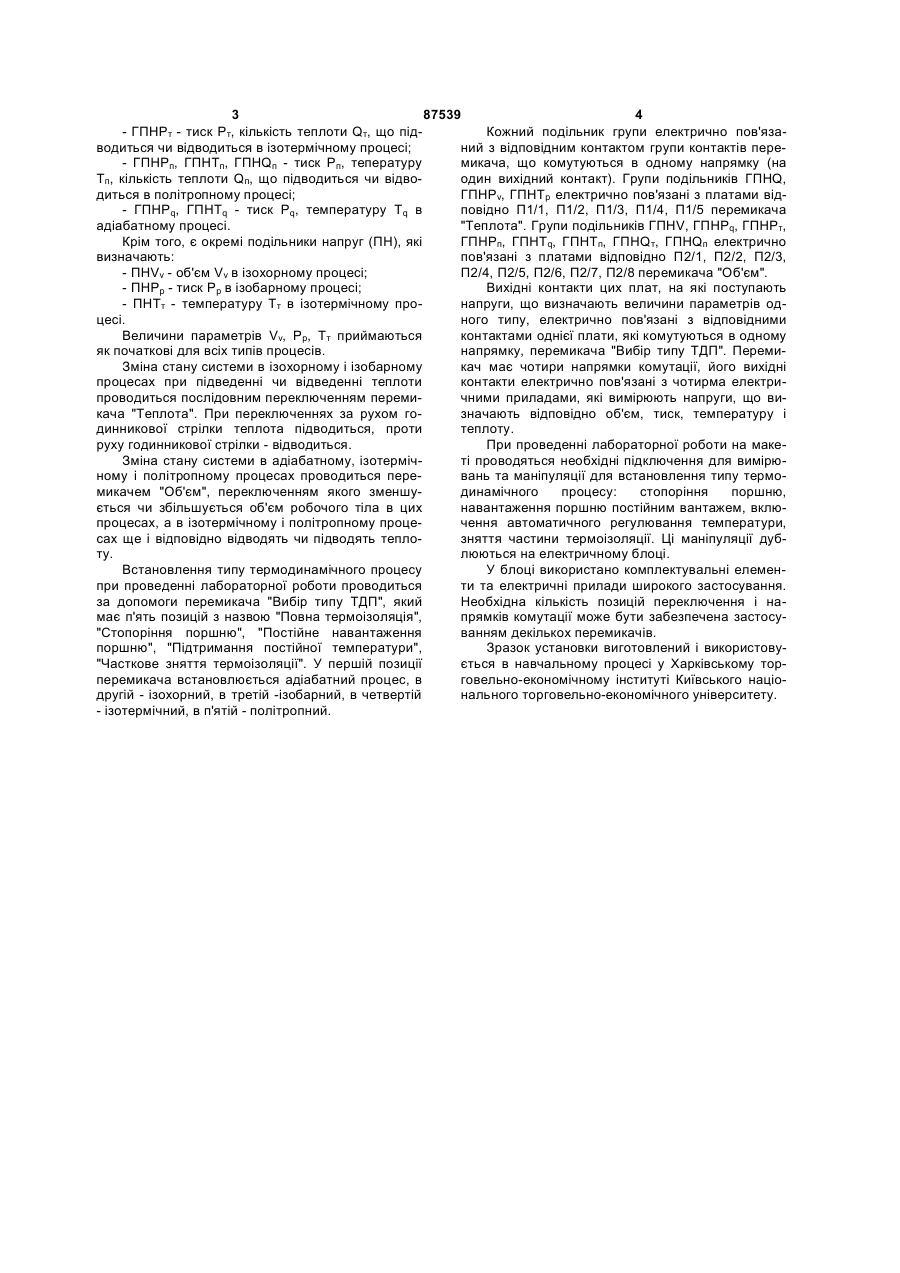

Установка для проведення лабораторних робіт щодо вивчення термодинамічних процесів, яка складається з камери з повітрям, об'єм якої можна змінювати, джерела теплоти, манометра, термометра, яка відрізняється тим, що додатково має електричний блок з групами подільників на постійних і перемінних резисторах, за допомогою яких формується набір напруг, що пропорційні величинам температури, об'єму та тиску основних термодинамічних процесів, які подаються на відповідні електричні вимірювальні прилади через багатопозиційні, багатонаправлені перемикачі. (19) (21) a200706593 (22) 12.06.2007 (24) 27.07.2009 (46) 27.07.2009, Бюл.№ 14, 2009 р. (72) ПАВЛЮК ВАДИМ АНТОНОВИЧ, САЛЬНІКОВ ВОЛОДИМИР ПАВЛОВИЧ (73) ХАРКІВСЬКИЙ ТОРГОВЕЛЬНОЕКОНОМІЧНИЙ ІНСТИТУТ КИЇВСЬКОГО НАЦІОНАЛЬНОГО ТОРГОВЕЛЬНО-ЕКОНОМІЧНОГО УНІВЕРСИТЕТУ (56) SU 855461, G01N 25/02, 15.08.1981 US 4671099, G01N 9/00, 09.06.1987 SU 571673, F24F 11/00, G05D 22/02, 07.10.1977 SU 453679, G05D 22/02, 30.01.1975 SU 1693624, G09B 23/12, 23.11.1991 SU 1767407, G01N 27/22, 07.10.1992 SU 263939, G01L 13/00, G01N 7/00, 08.06.1970 3 87539 4 - ГПНРт - тиск Рт, кількість теплоти Qт, що підКожний подільник групи електрично пов'язаводиться чи відводиться в ізотермічному процесі; ний з відповідним контактом групи контактів пере- ГПНРп, ГПНТп, ГПНQп - тиск Рп, тепературу микача, що комутуються в одному напрямку (на Тп, кількість теплоти Qп, що підводиться чи відвоодин вихідний контакт). Групи подільників ΓΠHQ, диться в політропному процесі; ΓΠΗΡν, ΓΠΗΤр електрично пов'язані з платами від- ГПНРq, ГПНТq - тиск Pq, температуру Tq в повідно П1/1, П1/2, П1/3, П1/4, П1/5 перемикача адіабатному процесі. "Теплота". Групи подільників ГПНV, ГПНРq, ΓΠΗРт, Крім того, є окремі подільники напруг (ПН), які ГПНРп, ГПНТq, ГПНТп, ΓΠHQт, ΓΠHQп електрично визначають: пов'язані з платами відповідно П2/1, П2/2, П2/3, - ПНVv - об'єм Vv в ізохорному процесі; П2/4, П2/5, П2/6, П2/7, П2/8 перемикача "Об'єм". - ПНРр - тиск Рр в ізобарному процесі; Вихідні контакти цих плат, на які поступають - ПНТт - температуру Тт в ізотермічному пронапруги, що визначають величини параметрів одцесі. ного типу, електрично пов'язані з відповідними Величини параметрів Vv, Pp, Тт приймаються контактами однієї плати, які комутуються в одному як початкові для всіх типів процесів. напрямку, перемикача "Вибір типу ТДП". ПеремиЗміна стану системи в ізохорному і ізобарному кач має чотири напрямки комутації, його вихідні процесах при підведенні чи відведенні теплоти контакти електрично пов'язані з чотирма електрипроводиться послідовним переключенням перемичними приладами, які вимірюють напруги, що викача "Теплота". При переключеннях за рухом гозначають відповідно об'єм, тиск, температуру і динникової стрілки теплота підводиться, проти теплоту. руху годинникової стрілки - відводиться. При проведенні лабораторної роботи на макеЗміна стану системи в адіабатному, ізотермічті проводяться необхідні підключення для вимірюному і політропному процесах проводиться перевань та маніпуляції для встановлення типу термомикачем "Об'єм", переключенням якого зменшудинамічного процесу: стопоріння поршню, ється чи збільшується об'єм робочого тіла в цих навантаження поршню постійним вантажем, вклюпроцесах, а в ізотермічному і політропному процечення автоматичного регулювання температури, сах ще і відповідно відводять чи підводять теплозняття частини термоізоляції. Ці маніпуляції дубту. люються на електричному блоці. Встановлення типу термодинамічного процесу У блоці використано комплектувальні елеменпри проведенні лабораторної роботи проводиться ти та електричні прилади широкого застосування. за допомоги перемикача "Вибір типу ТДП", який Необхідна кількість позицій переключення і намає п'ять позицій з назвою "Повна термоізоляція", прямків комутації може бути забезпечена застосу"Стопоріння поршню", "Постійне навантаження ванням декількох перемикачів. поршню", "Підтримання постійної температури", Зразок установки виготовлений і використову"Часткове зняття термоізоляції". У першій позиції ється в навчальному процесі у Харківському торперемикача встановлюється адіабатний процес, в говельно-економічному інституті Київського націодругій - ізохорний, в третій -ізобарний, в четвертій нального торговельно-економічного університету. - ізотермічний, в п'ятій - політропний. 5 Комп’ютерна верстка А. Рябко 87539 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
