Притир розподільників гідромашин
Номер патенту: 91900
Опубліковано: 10.09.2010
Автори: Макаренко Олександр Сергійович, Євдокимов Вадим Дмитрович, Довбенко Марк Миколайович
Формула / Реферат
Притир розподільників гідромашин, який виконаний у вигляді диска, що обертається, з однієї сторони якого виконана притираюча поверхня, що утворює зону фрикційного контакту з першим розподільником, який відрізняється тим, що містить електромагніт та магнітопроводи, а також з іншої сторони диска виконано додаткову притираючу поверхню, що утворює зону фрикційного контакту з другим розподільником, при цьому розподільники є полюсами електромагніту та зв'язані з магнітопроводом з утворенням замкненого електромагнітного ланцюга.
Текст

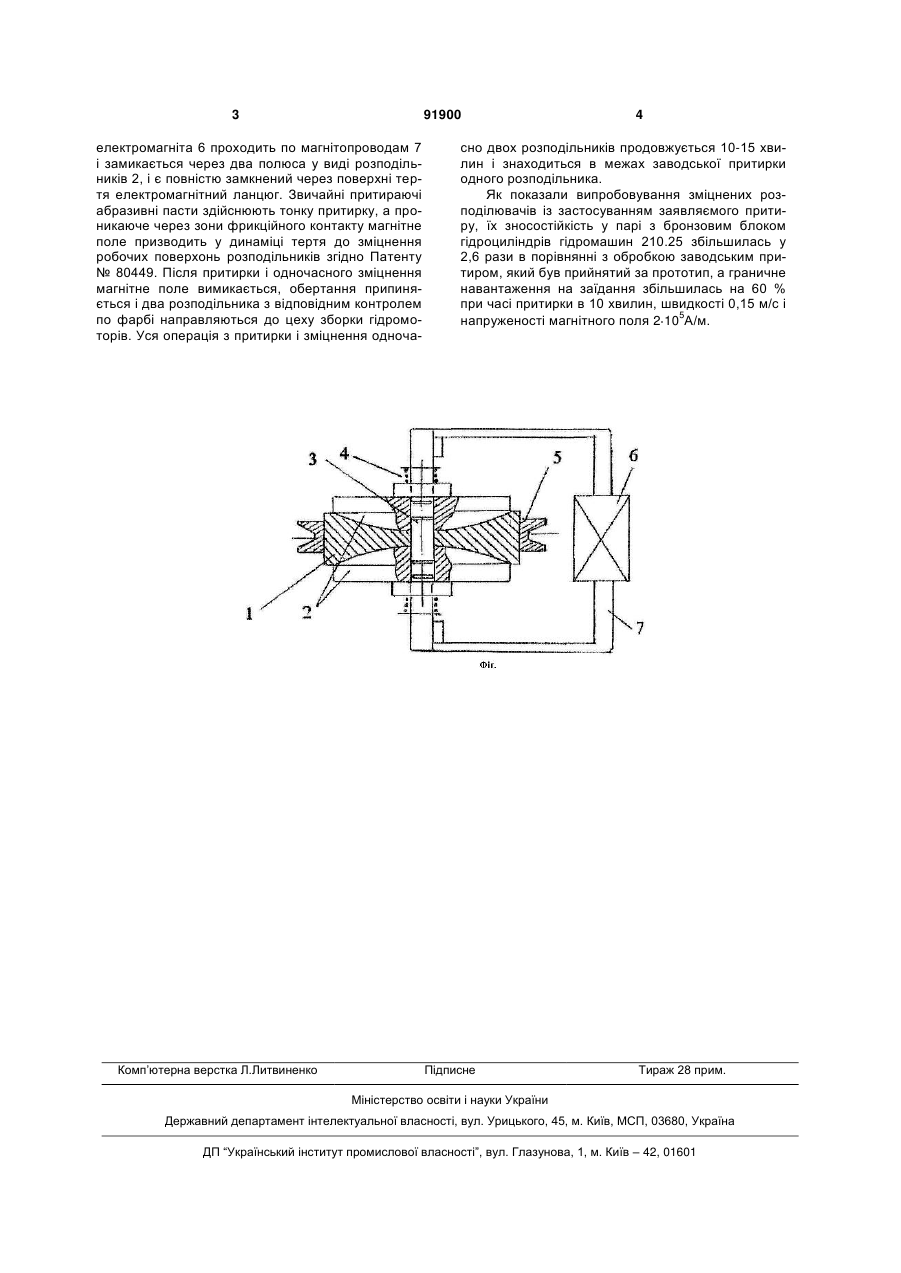

Притир розподільників гідромашин, який виконаний у вигляді диска, що обертається, з однієї сторони якого виконана притираюча поверхня, що утворює зону фрикційного контакту з першим розподільником, який відрізняється тим, що містить електромагніт та магнітопроводи, а також з іншої сторони диска виконано додаткову притираючу поверхню, що утворює зону фрикційного контакту з другим розподільником, при цьому розподільники є полюсами електромагніту та зв'язані з магнітопроводом з утворенням замкненого електромагнітного ланцюга. (19) (21) a200811167 (22) 15.09.2008 (24) 10.09.2010 (46) 10.09.2010, Бюл.№ 17, 2010 р. (72) ЄВДОКІМОВ ВАДИМ ДМИТРОВИЧ, МАКАРЕНКО ОЛЕКСАНДР СЕРГІЙОВИЧ, ДОВБЕНКО МАРК МИКОЛАЙОВИЧ (73) ЄВДОКІМОВ ВАДИМ ДМИТРОВИЧ, МАКАРЕНКО ОЛЕКСАНДР СЕРГІЙОВИЧ, ДОВБЕНКО МАРК МИКОЛАЙОВИЧ (56) UA 80449 C2, 25.09.2007 RU 2320468 C2, 27.03.2008 SU 804402, 15.02.1981 SU 1812079 A1, 30.04.1993 SU 1049236, A, 23.10. 1983 3 91900 електромагніта 6 проходить по магнітопроводам 7 і замикається через два полюса у виді розподільників 2, і є повністю замкнений через поверхні тертя електромагнітний ланцюг. Звичайні притираючі абразивні пасти здійснюють тонку притирку, а проникаюче через зони фрикційного контакту магнітне поле призводить у динаміці тертя до зміцнення робочих поверхонь розподільників згідно Патенту № 80449. Після притирки і одночасного зміцнення магнітне поле вимикається, обертання припиняється і два розподільника з відповідним контролем по фарбі направляються до цеху зборки гідромоторів. Уся операція з притирки і зміцнення одноча Комп’ютерна верстка Л.Литвиненко 4 сно двох розподільників продовжується 10-15 хвилин і знаходиться в межах заводської притирки одного розподільника. Як показали випробовування зміцнених розподілювачів із застосуванням заявляємого притиру, їх зносостійкість у парі з бронзовим блоком гідроциліндрів гідромашин 210.25 збільшилась у 2,6 рази в порівнянні з обробкою заводським притиром, який був прийнятий за прототип, а граничне навантаження на заїдання збільшилась на 60 % при часі притирки в 10 хвилин, швидкості 0,15 м/с і напруженості магнітного поля 2 105Α/м. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLap for hydraulic unit distributors
Автори англійськоюYevdokimov Vadym Dmytrovych, Makarenko Oleksandr Serhiiovych, Dovbenko Mark Mykolaiovych
Назва патенту російськоюПритир распределителей гидромашин
Автори російськоюЕвдокимов Вадим Дмитриевич, Макаренко Александр Сергеевич, Довбенко Марк Николаевич
МПК / Мітки
Мітки: гідромашин, притир, розподільників
Код посилання
