Спосіб ремонту шестеренних гідромашин
Номер патенту: 40106
Опубліковано: 16.07.2001
Автори: Черепаха Ігор Іванович, Бондар Микола Степанович, Довгаль Михайло Якимович, Карпенко Василь Дмитрович
Формула / Реферат
Спосіб ремонту шестеренних гідромашин, що полягає в приведенні посадок спряжених деталей до початкових форм шляхом шліфування роторів, відновлення торцевих ущільнюючих пластин та/або втулок, причому отвори під підшипники ковзання, в останніх, виконують ексцентрично зі зміщенням в бік камери всмоктування зі зменшенням міжосьової відстані та розточуванням колодязів статора до виведення слідів зносу зі зменшенням міжосьової відстані, який відрізняється тим, що колодязі в статорі розточують зі зміщенням в бік камери всмоктування.
Текст

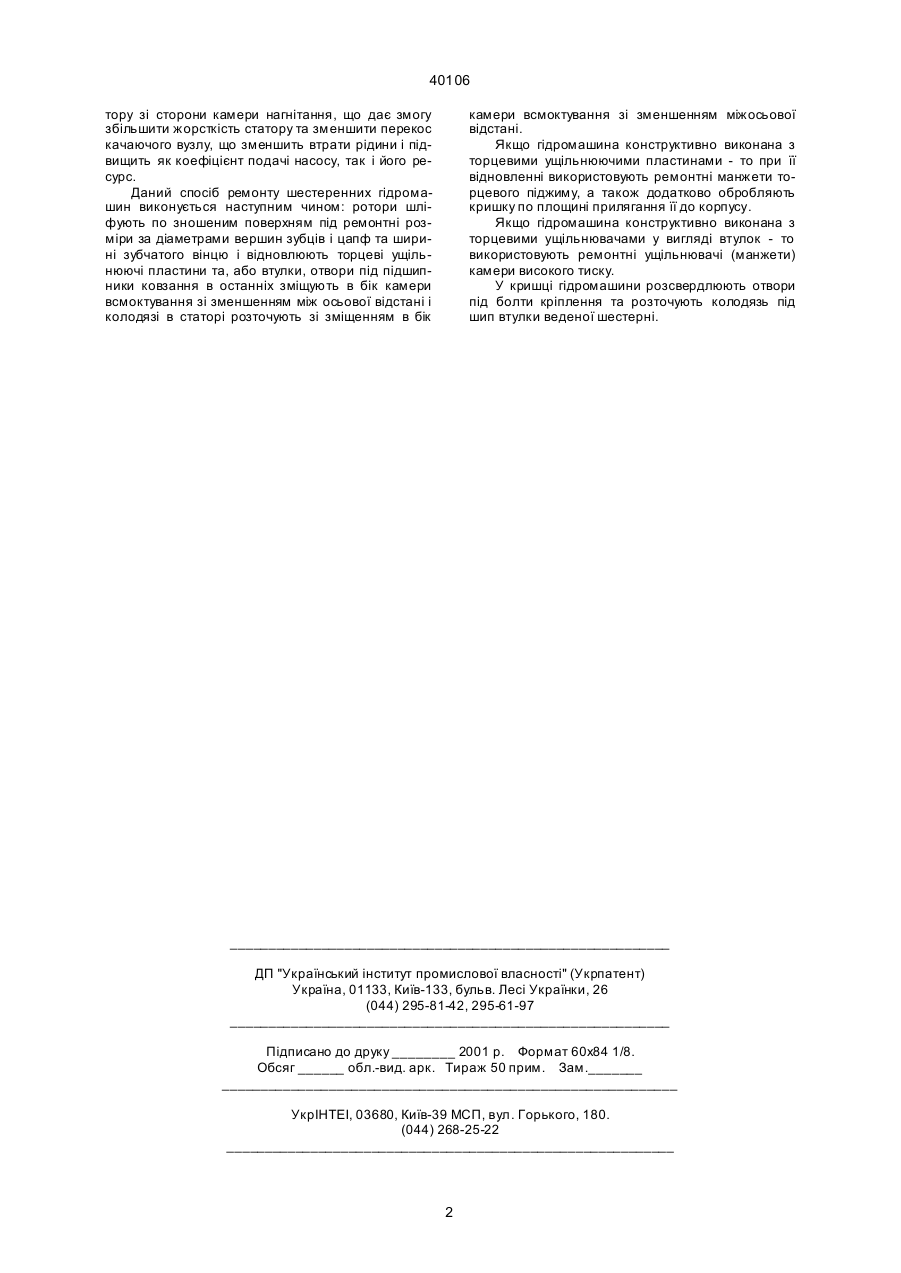

Спосіб ремонту шестеренних гідромашин, що полягає в приведенні посадок спряжених деталей 40106 тору зі сторони камери нагнітання, що дає змогу збільшити жорсткість статору та зменшити перекос качаючого вузлу, що зменшить втрати рідини і підвищить як коефіцієнт подачі насосу, так і його ресурс. Даний спосіб ремонту шестеренних гідромашин виконується наступним чином: ротори шліфують по зношеним поверхням під ремонтні розміри за діаметрами вершин зубців і цапф та ширині зубчатого вінцю і відновлюють торцеві ущільнюючі пластини та, або втулки, отвори під підшипники ковзання в останніх зміщують в бік камери всмоктування зі зменшенням між осьової відстані і колодязі в статорі розточують зі зміщенням в бік камери всмоктування зі зменшенням міжосьової відстані. Якщо гідромашина конструктивно виконана з торцевими ущільнюючими пластинами - то при її відновленні використовують ремонтні манжети торцевого піджиму, а також додатково обробляють кришку по площині прилягання її до корпусу. Якщо гідромашина конструктивно виконана з торцевими ущільнювачами у вигляді втулок - то використовують ремонтні ущільнювачі (манжети) камери високого тиску. У кришці гідромашини розсвердлюють отвори під болти кріплення та розточують колодязь під шип втулки веденої шестерні. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of gear hydraulic machine repair
Автори англійськоюBondar Mykola Stepanovych, Dovhal' Mykhailo Yakymovych, Karpenko Vasyl' Dmytrovych, Cherepakha Ihor Ivanovych
Назва патенту російськоюСпособ ремонта шестеренных гидромашин
Автори російськоюБондарь Николай Степанович, Довгаль Михаил Акимович, Карпенко Василий Дмитриевич, Черепаха Игорь Иванович
МПК / Мітки
МПК: F04C 2/04
Мітки: шестеренних, гідромашин, спосіб, ремонту
