Буксовий вузол
Номер патенту: 92202
Опубліковано: 11.10.2010
Автори: Міщенко Андрій Анатолійович, Панасенко Віталій Якович, Клименко Ірина Володимирівна
Формула / Реферат
Буксовий вузол, який має буксу колісної пари, на яку опирається боковина візка, який відрізняється тим, що боковина опирається на буксу через кінематичну пару третього роду, в якій пружний елемент циліндричної або прямокутної форми виготовлений з поліуретанового матеріалу, має вирізи у нижній своїй частині для зачеплення з ребрами опорної площини корпуса букси, розміщений між поздовжніми приливками корпуса букси та має висоту, котра перебільшує висоту згаданих приливків на величину можливої його деформації.
Текст

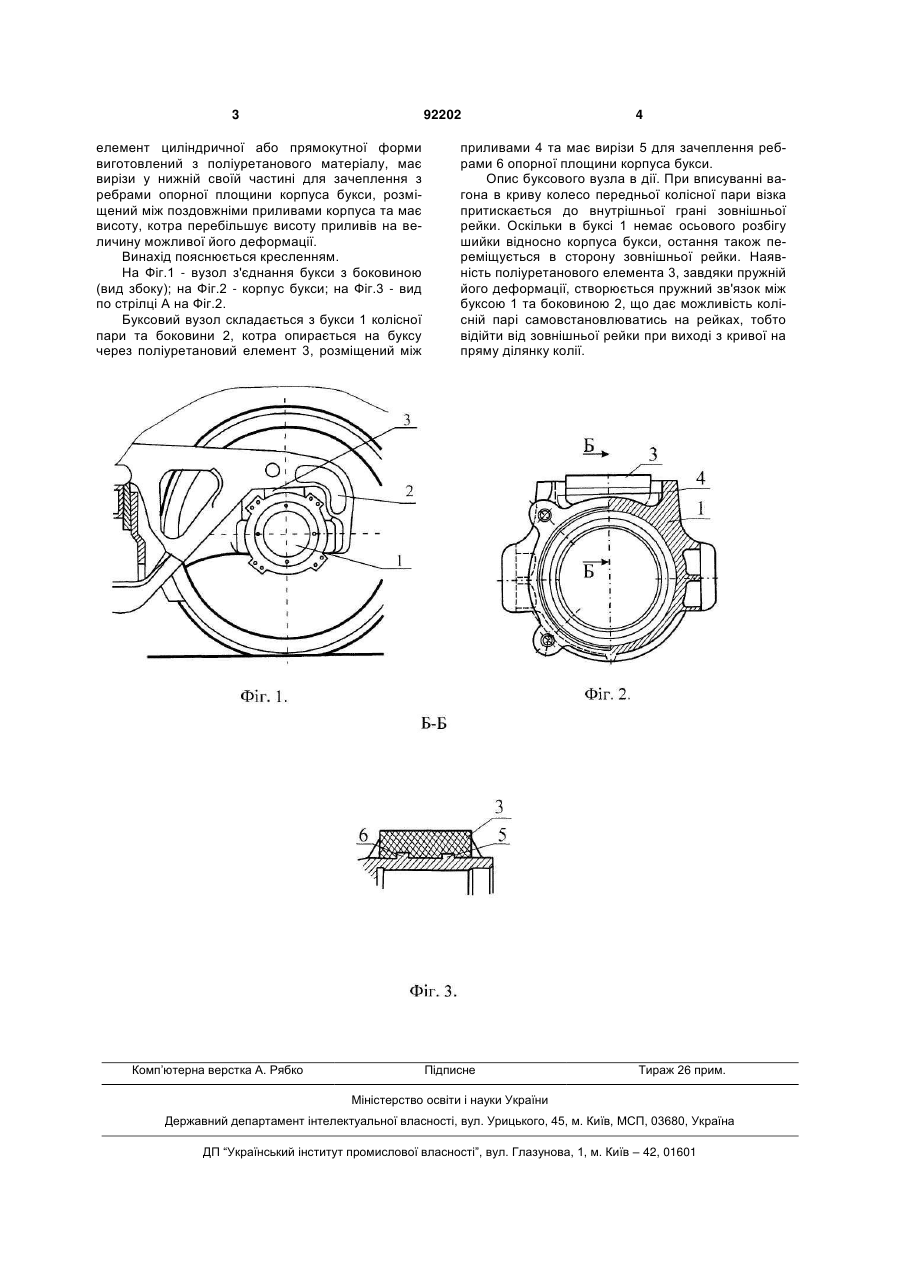

Буксовий вузол, який має буксу колісної пари, на яку опирається боковина візка, який відрізняється тим, що боковина опирається на буксу через кінематичну пару третього роду, в якій пружний елемент циліндричної або прямокутної форми виготовлений з поліуретанового матеріалу, має вирізи у нижній своїй частині для зачеплення з ребрами опорної площини корпуса букси, розміщений між поздовжніми приливками корпуса букси та має висоту, котра перебільшує висоту згаданих приливків на величину можливої його деформації. (19) (21) a200810053 (22) 04.08.2008 (24) 11.10.2010 (46) 11.10.2010, Бюл.№ 19, 2010 р. (72) ПАНАСЕНКО ВІТАЛІЙ ЯКОВИЧ, КЛИМЕНКО ІРИНА ВОЛОДИМИРІВНА, МІЩЕНКО АНДРІЙ АНАТОЛІЙОВИЧ (73) ДНІПРОПЕТРОВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ЗАЛІЗНИЧНОГО ТРАНСПОРТУ ІМЕНІ АКАДЕМІКА В.ЛАЗАРЯНА (56) US 5562045; 08.10.1996 US 5450799; 19.09.1995 UA 200609513; 15.03.2007 UA 81840 C2; 11.02.2008 GB 823090; 04.11.1959 GB 772644; 17.04.1957 3 92202 елемент циліндричної або прямокутної форми виготовлений з поліуретанового матеріалу, має вирізи у нижній своїй частині для зачеплення з ребрами опорної площини корпуса букси, розміщений між поздовжніми приливами корпуса та має висоту, котра перебільшує висоту приливів на величину можливої його деформації. Винахід пояснюється кресленням. На Фіг.1 - вузол з'єднання букси з боковиною (вид збоку); на Фіг.2 - корпус букси; на Фіг.3 - вид по стрілці А на Фіг.2. Буксовий вузол складається з букси 1 колісної пари та боковини 2, котра опирається на буксу через поліуретановий елемент 3, розміщений між Комп’ютерна верстка А. Рябко 4 приливами 4 та має вирізи 5 для зачеплення ребрами 6 опорної площини корпуса букси. Опис буксового вузла в дії. При вписуванні вагона в криву колесо передньої колісної пари візка притискається до внутрішньої грані зовнішньої рейки. Оскільки в буксі 1 немає осьового розбігу шийки відносно корпуса букси, остання також переміщується в сторону зовнішньої рейки. Наявність поліуретанового елемента 3, завдяки пружній його деформації, створюється пружний зв'язок між буксою 1 та боковиною 2, що дає можливість колісній парі самовстановлюватись на рейках, тобто відійти від зовнішньої рейки при виході з кривої на пряму ділянку колії. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAxlebox unit
Автори англійськоюPanasenko Vitalii Yakovych, Klymenko Iryna Volodymyrivna, Mischenko Andrii Anatoliiovych
Назва патенту російськоюБуксовый узел
Автори російськоюПанасенко Виталий Яковлевич, Клименко Ирина Владимировна, Мищенко Андрей Анатольевич
