Клей для витоплюваних моделей, виготовлених на основі смолоподібних матеріалів

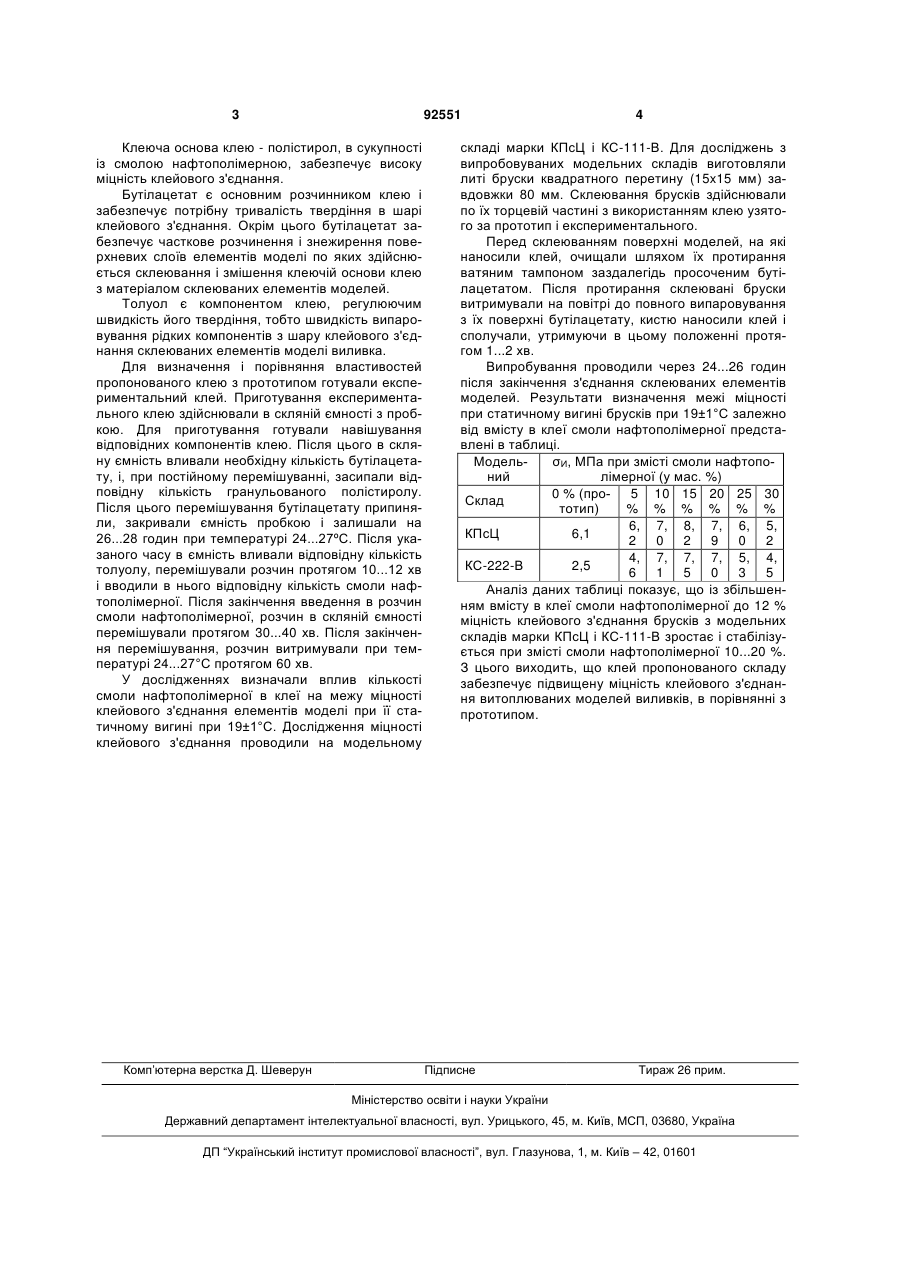

Клей для витоплюваних моделей, виготовлених на основі смолоподібних матеріалів, який містить бутилацетат, толуол, полістирол, який відрізняється тим, що додатково містить смолу нафтополімерну при наступному вмісті інгредієнтів, мас. %: бутилацетат 71,2-79,5 толуол 5,0-6,2 полістирол 3,8-4,3 смола нафтополімерна 10,0-20,0. (19) (21) a200902947 (22) 30.03.2009 (24) 10.11.2010 (46) 10.11.2010, Бюл.№ 21, 2010 р. (72) РЕП'ЯХ СЕРГІЙ ІВАНОВИЧ, ХРИЧИКОВ ВАЛЕРІЙ ЄВГЕНОВИЧ (73) НАЦІОНАЛЬНА МЕТАЛУРГІЙНА АКАДЕМІЯ УКРАЇНИ (56) http://www.labirint.ru/games/42577/ JP 2002307133 A, 22.10.2002 EP 0901850 A1, 17.03.1999 3 92551 Клеюча основа клею - полістирол, в сукупності із смолою нафтополімерною, забезпечує високу міцність клейового з'єднання. Бутілацетат є основним розчинником клею і забезпечує потрібну тривалість твердіння в шарі клейового з'єднання. Окрім цього бутілацетат забезпечує часткове розчинення і знежирення поверхневих слоїв елементів моделі по яких здійснюється склеювання і змішення клеючій основи клею з матеріалом склеюваних елементів моделей. Толуол є компонентом клею, регулюючим швидкість його твердіння, тобто швидкість випаровування рідких компонентів з шару клейового з'єднання склеюваних елементів моделі виливка. Для визначення і порівняння властивостей пропонованого клею з прототипом готували експериментальний клей. Приготування експериментального клею здійснювали в скляній ємності з пробкою. Для приготування готували навішування відповідних компонентів клею. Після цього в скляну ємність вливали необхідну кількість бутілацетату, і, при постійному перемішуванні, засипали відповідну кількість гранульованого полістиролу. Після цього перемішування бутілацетату припиняли, закривали ємність пробкою і залишали на 26...28 годин при температурі 24...27ºС. Після указаного часу в ємність вливали відповідну кількість толуолу, перемішували розчин протягом 10...12 хв і вводили в нього відповідну кількість смоли нафтополімерної. Після закінчення введення в розчин смоли нафтополімерної, розчин в скляній ємності перемішували протягом 30...40 хв. Після закінчення перемішування, розчин витримували при температурі 24...27°С протягом 60 хв. У дослідженнях визначали вплив кількості смоли нафтополімерної в клеї на межу міцності клейового з'єднання елементів моделі при її статичному вигині при 19±1°С. Дослідження міцності клейового з'єднання проводили на модельному Комп’ютерна верстка Д. Шеверун 4 складі марки КПсЦ і КС-111-В. Для досліджень з випробовуваних модельних складів виготовляли литі бруски квадратного перетину (15x15 мм) завдовжки 80 мм. Склеювання брусків здійснювали по їх торцевій частині з використанням клею узятого за прототип і експериментального. Перед склеюванням поверхні моделей, на які наносили клей, очищали шляхом їх протирання ватяним тампоном заздалегідь просоченим бутілацетатом. Після протирання склеювані бруски витримували на повітрі до повного випаровування з їх поверхні бутілацетату, кистю наносили клей і сполучали, утримуючи в цьому положенні протягом 1...2 хв. Випробування проводили через 24...26 годин після закінчення з'єднання склеюваних елементів моделей. Результати визначення межі міцності при статичному вигині брусків при 19±1°С залежно від вмісту в клеї смоли нафтополімерної представлені в таблиці. МодельσИ, МПа при змісті смоли нафтопоний лімерної (у мас. %) 0 % (про- 5 10 15 20 25 30 Склад тотип) % % % % % % 6, 7, 8, 7, 6, 5, КПсЦ 6,1 2 0 2 9 0 2 4, 7, 7, 7, 5, 4, КС-222-В 2,5 6 1 5 0 3 5 Аналіз даних таблиці показує, що із збільшенням вмісту в клеї смоли нафтополімерної до 12 % міцність клейового з'єднання брусків з модельних складів марки КПсЦ і КС-111-В зростає і стабілізується при змісті смоли нафтополімерної 10...20 %. З цього виходить, що клей пропонованого складу забезпечує підвищену міцність клейового з'єднання витоплюваних моделей виливків, в порівнянні з прототипом. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
