Протез передпліччя

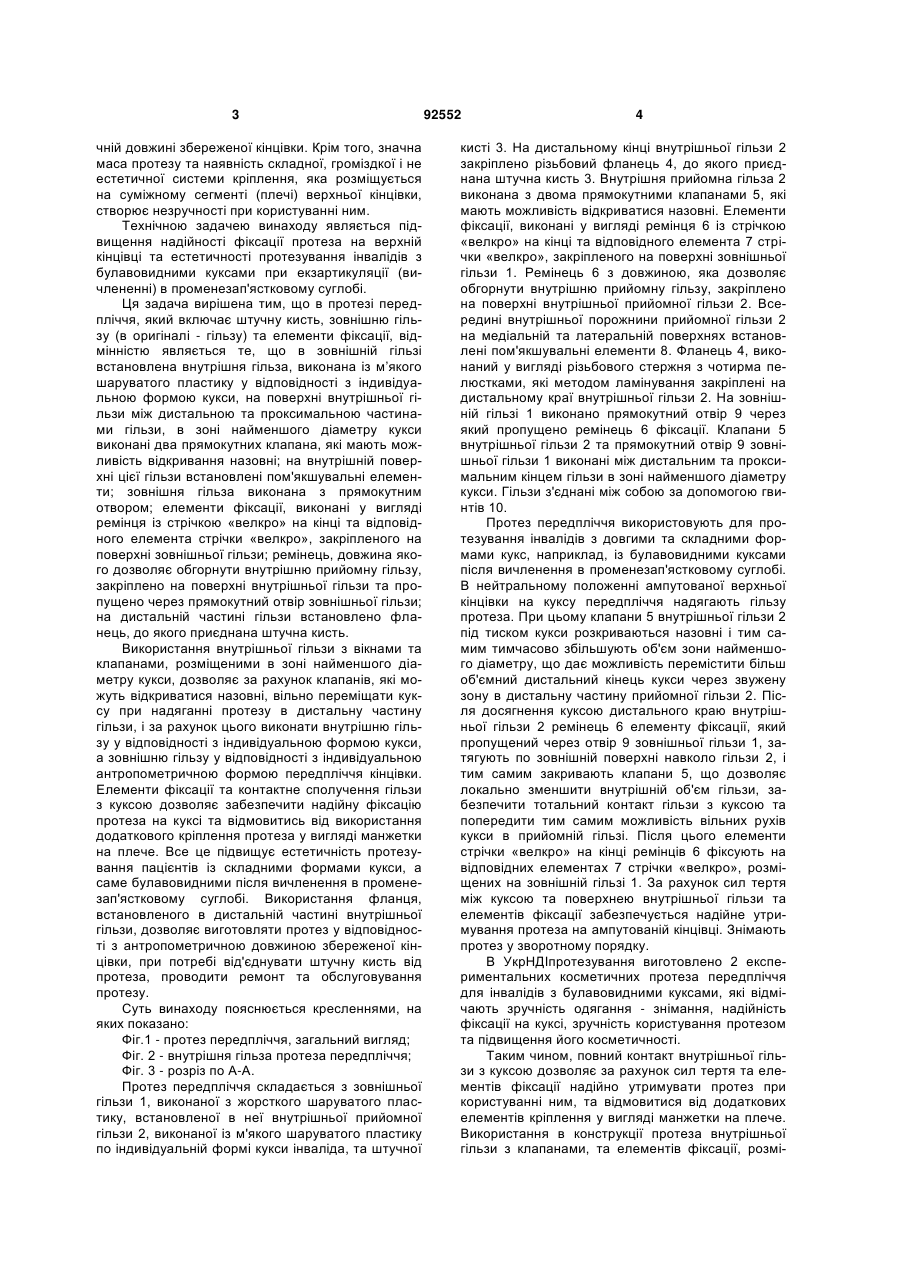

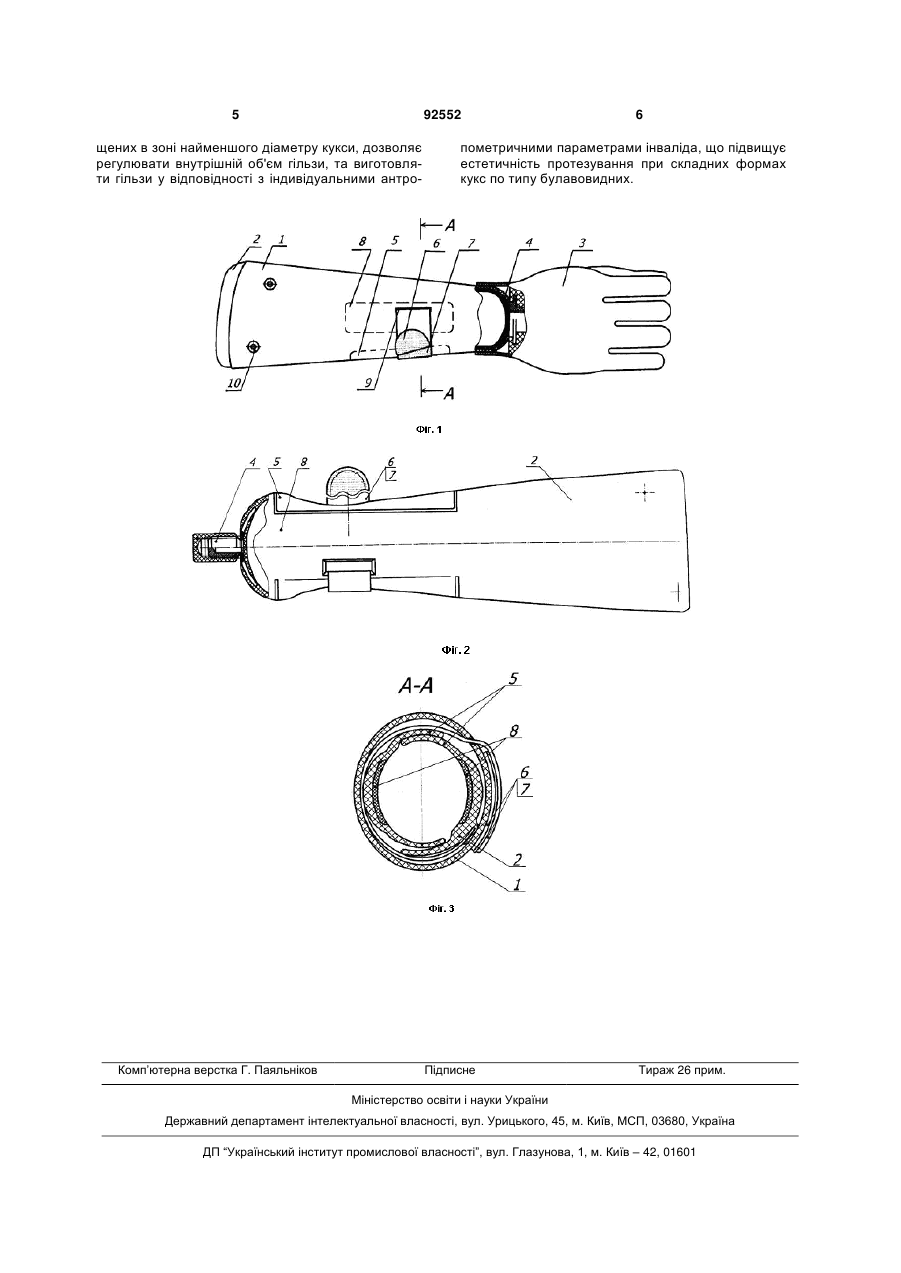

Протез передпліччя, що включає штучну кисть, зовнішню гільзу та елементи фіксації, який 3 чній довжині збереженої кінцівки. Крім того, значна маса протезу та наявність складної, громіздкої і не естетичної системи кріплення, яка розміщується на суміжному сегменті (плечі) верхньої кінцівки, створює незручності при користуванні ним. Технічною задачею винаходу являється підвищення надійності фіксації протеза на верхній кінцівці та естетичності протезування інвалідів з булавовидними куксами при екзартикуляції (вичлененні) в променезап'ястковому суглобі. Ця задача вирішена тим, що в протезі передпліччя, який включає штучну кисть, зовнішню гільзу (в оригіналі - гільзу) та елементи фіксації, відмінністю являється те, що в зовнішній гільзі встановлена внутрішня гільза, виконана із м’якого шаруватого пластику у відповідності з індивідуальною формою кукси, на поверхні внутрішньої гільзи між дистальною та проксимальною частинами гільзи, в зоні найменшого діаметру кукси виконані два прямокутних клапана, які мають можливість відкривання назовні; на внутрішній поверхні цієї гільзи встановлені пом'якшувальні елементи; зовнішня гільза виконана з прямокутним отвором; елементи фіксації, виконані у вигляді ремінця із стрічкою «велкро» на кінці та відповідного елемента стрічки «велкро», закріпленого на поверхні зовнішньої гільзи; ремінець, довжина якого дозволяє обгорнути внутрішню прийомну гільзу, закріплено на поверхні внутрішньої гільзи та пропущено через прямокутний отвір зовнішньої гільзи; на дистальній частині гільзи встановлено фланець, до якого приєднана штучна кисть. Використання внутрішньої гільзи з вікнами та клапанами, розміщеними в зоні найменшого діаметру кукси, дозволяє за рахунок клапанів, які можуть відкриватися назовні, вільно переміщати куксу при надяганні протезу в дистальну частину гільзи, і за рахунок цього виконати внутрішню гільзу у відповідності з індивідуальною формою кукси, а зовнішню гільзу у відповідності з індивідуальною антропометричною формою передпліччя кінцівки. Елементи фіксації та контактне сполучення гільзи з куксою дозволяє забезпечити надійну фіксацію протеза на куксі та відмовитись від використання додаткового кріплення протеза у вигляді манжетки на плече. Все це підвищує естетичність протезування пацієнтів із складними формами кукси, а саме булавовидними після вичленення в променезап'ястковому суглобі. Використання фланця, встановленого в дистальній частині внутрішньої гільзи, дозволяє виготовляти протез у відповідності з антропометричною довжиною збереженої кінцівки, при потребі від'єднувати штучну кисть від протеза, проводити ремонт та обслуговування протезу. Суть винаходу пояснюється кресленнями, на яких показано: Фіг.1 - протез передпліччя, загальний вигляд; Фіг. 2 - внутрішня гільза протеза передпліччя; Фіг. 3 - розріз по А-А. Протез передпліччя складається з зовнішньої гільзи 1, виконаної з жорсткого шаруватого пластику, встановленої в неї внутрішньої прийомної гільзи 2, виконаної із м'якого шаруватого пластику по індивідуальній формі кукси інваліда, та штучної 92552 4 кисті 3. На дистальному кінці внутрішньої гільзи 2 закріплено різьбовий фланець 4, до якого приєднана штучна кисть 3. Внутрішня прийомна гільза 2 виконана з двома прямокутними клапанами 5, які мають можливість відкриватися назовні. Елементи фіксації, виконані у вигляді ремінця 6 із стрічкою «велкро» на кінці та відповідного елемента 7 стрічки «велкро», закріпленого на поверхні зовнішньої гільзи 1. Ремінець 6 з довжиною, яка дозволяє обгорнути внутрішню прийомну гільзу, закріплено на поверхні внутрішньої прийомної гільзи 2. Всередині внутрішньої порожнини прийомної гільзи 2 на медіальній та латеральній поверхнях встановлені пом'якшувальні елементи 8. Фланець 4, виконаний у вигляді різьбового стержня з чотирма пелюстками, які методом ламінування закріплені на дистальному краї внутрішньої гільзи 2. На зовнішній гільзі 1 виконано прямокутний отвір 9 через який пропущено ремінець 6 фіксації. Клапани 5 внутрішньої гільзи 2 та прямокутний отвір 9 зовнішньої гільзи 1 виконані між дистальним та проксимальним кінцем гільзи в зоні найменшого діаметру кукси. Гільзи з'єднані між собою за допомогою гвинтів 10. Протез передпліччя використовують для протезування інвалідів з довгими та складними формами кукс, наприклад, із булавовидними куксами після вичленення в променезап'ястковому суглобі. В нейтральному положенні ампутованої верхньої кінцівки на куксу передпліччя надягають гільзу протеза. При цьому клапани 5 внутрішньої гільзи 2 під тиском кукси розкриваються назовні і тим самим тимчасово збільшують об'єм зони найменшого діаметру, що дає можливість перемістити більш об'ємний дистальний кінець кукси через звужену зону в дистальну частину прийомної гільзи 2. Після досягнення куксою дистального краю внутрішньої гільзи 2 ремінець 6 елементу фіксації, який пропущений через отвір 9 зовнішньої гільзи 1, затягують по зовнішній поверхні навколо гільзи 2, і тим самим закривають клапани 5, що дозволяє локально зменшити внутрішній об'єм гільзи, забезпечити тотальний контакт гільзи з куксою та попередити тим самим можливість вільних рухів кукси в прийомній гільзі. Після цього елементи стрічки «велкро» на кінці ремінців 6 фіксують на відповідних елементах 7 стрічки «велкро», розміщених на зовнішній гільзі 1. За рахунок сил тертя між куксою та поверхнею внутрішньої гільзи та елементів фіксації забезпечується надійне утримування протеза на ампутованій кінцівці. Знімають протез у зворотному порядку. В УкрНДІпротезування виготовлено 2 експериментальних косметичних протеза передпліччя для інвалідів з булавовидними куксами, які відмічають зручність одягання - знімання, надійність фіксації на куксі, зручність користування протезом та підвищення його косметичності. Таким чином, повний контакт внутрішньої гільзи з куксою дозволяє за рахунок сил тертя та елементів фіксації надійно утримувати протез при користуванні ним, та відмовитися від додаткових елементів кріплення у вигляді манжетки на плече. Використання в конструкції протеза внутрішньої гільзи з клапанами, та елементів фіксації, розмі 5 92552 щених в зоні найменшого діаметру кукси, дозволяє регулювати внутрішній об'єм гільзи, та виготовляти гільзи у відповідності з індивідуальними антро Комп’ютерна верстка Г. Паяльніков 6 пометричними параметрами інваліда, що підвищує естетичність протезування при складних формах кукс по типу булавовидних. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
