Вузол кріплення корпусу насоса
Формула / Реферат
Узел крепления корпуса насоса, содержащий корпус с лапами и фундаментную плиту, соединенные между собой посредством прижимных планок, закрепленных на фундаментной плите, причем расстояния между лапами, расположенными по одну сторону продольной оси корпуса насоса, одинаковы, отличающийся тем, что, с целью повышения надежности работы в широком интервале температур путем обеспечения центровки корпуса при выполнении последнего четырехопорным, в лапах выполнены выборки, а на прижимных планках - скосы, планки установлены в выборках с возможностью контакта с лапами со стороны скосов, причем плоскости контакта планок и выборок образуют с продольной осью корпуса насоса угол а, определяемый следующим соотношением:
где В1 и В2 - расстояния между скосами соответственно передних и задних лап, расположенных по разные стороны продольной оси корпуса насоса;
L - расстояние между скосами лап, расположенных по одну сторону продольной оси корпуса насоса.
Текст

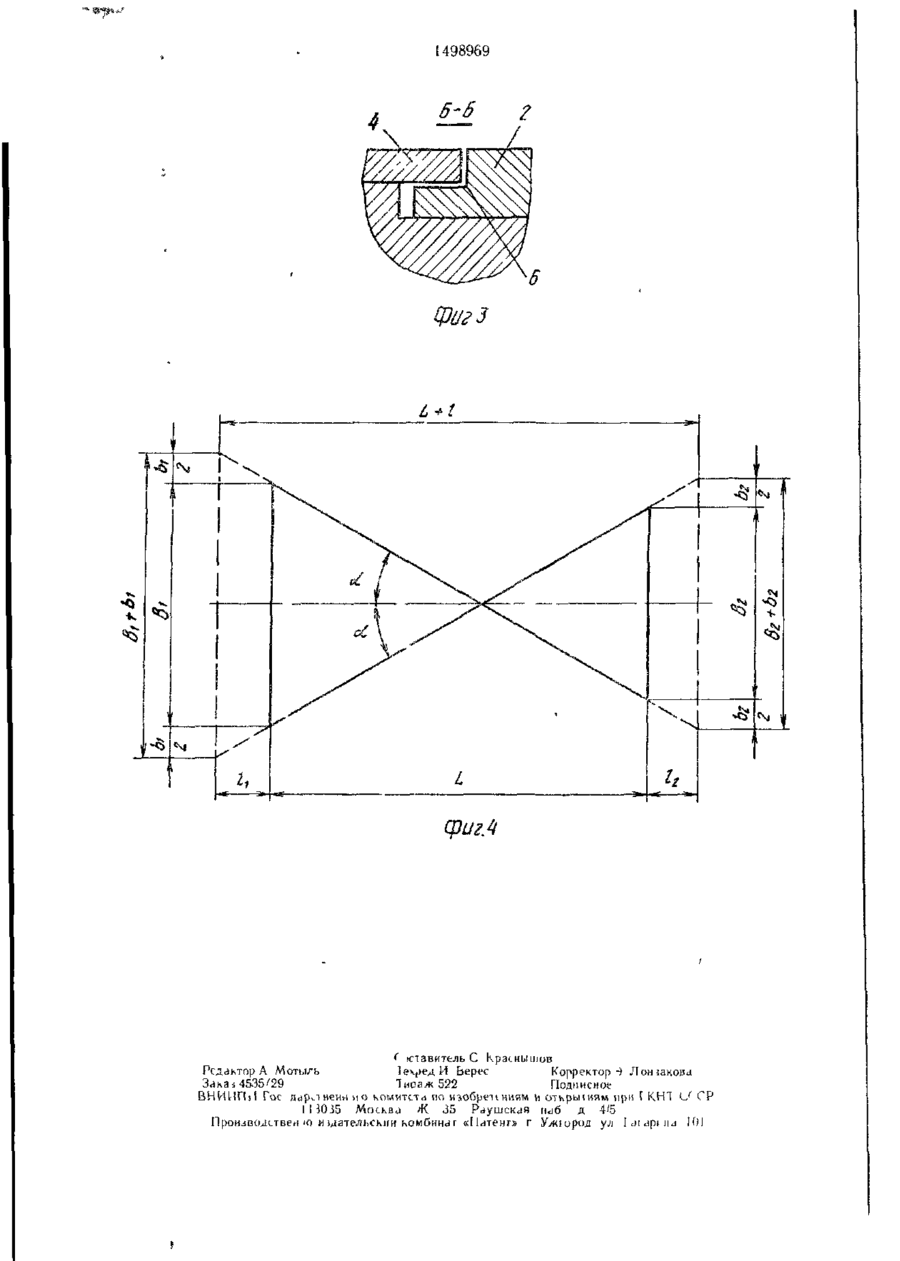

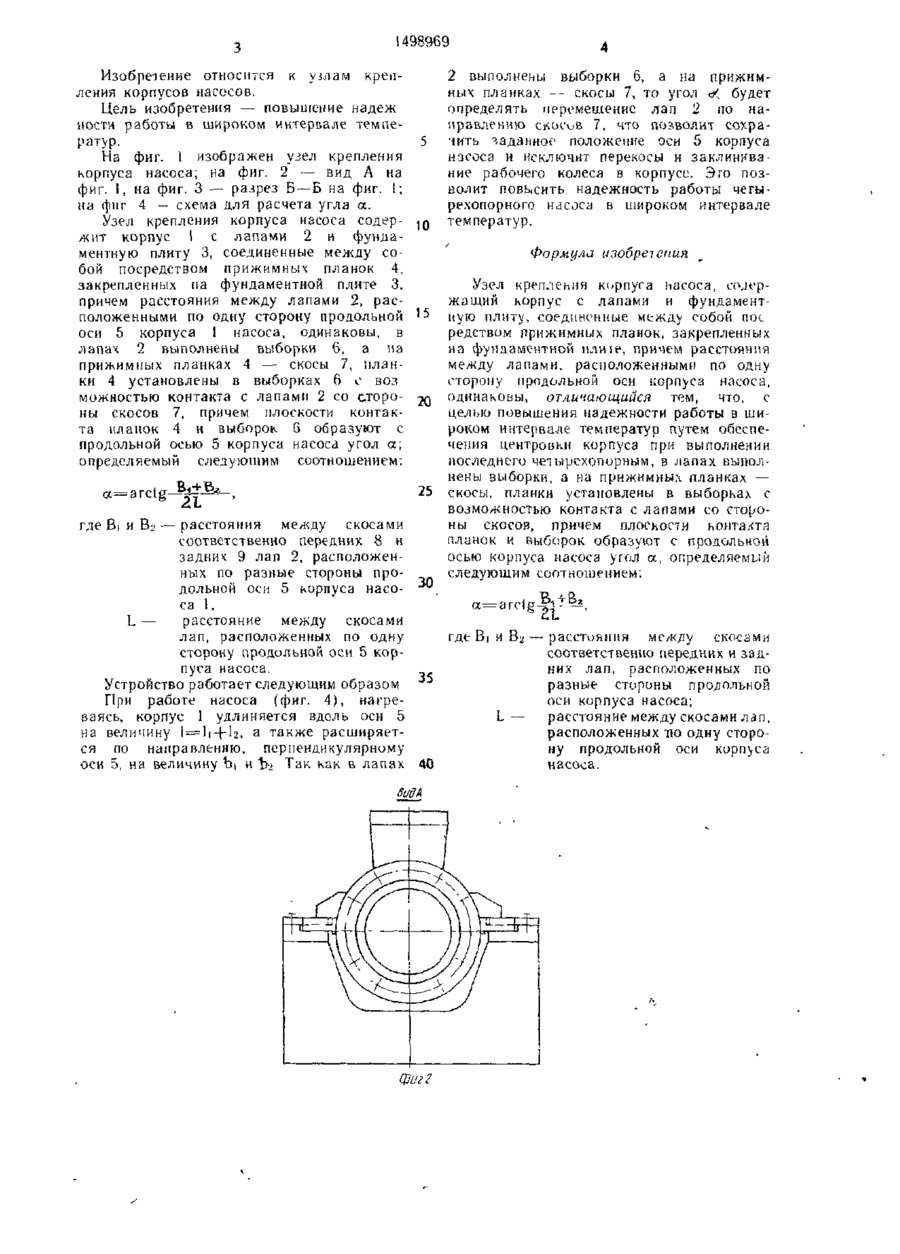

Изобретение позволяет повысить надежность работы насоса в широком интервале температур. Корпус 1 с лапами 2 установлен на фундаментной плите 3 и закреплен посредством прижимных планок 4 В лаг^х 2 выполнены выборки, а на прижимных планках 4 — скосы 7, планки установлены в выборках с возможностью контакта с лапами 2 со стороны скосов 7, причем плоскости контакта планок 4 и выборок образуют с продольной осью 5 угол а, определяемый соотношением а= расстояние между ГДЄ скосами соответственно передних и задних лап 8 и 9 соотв. расположенных по разные стороны продольной оси 5 корпуса насоса, L — расстояние между скосами лап, расположенных по одну сторону продольной оси 5 корпуса насоса. Выполнение скосов 7 под углом обеспечивает перемещение лап 2 при нагреве по плоскости скосов, что позволяет надежно зафиксировать положение оси 5 корпуса и избавиться от перекосов и заклинивания рабочего колеса насоса в кор пусе. 4 ил. •S Г""" со 00 О) СО 1498969 Изобретение относится к узлам крепления корпусов насосов. Цель изобретения — повышение надеж ности работы в широком интервале температур. На фиг. 1 изображен узел крепления корпуса насоса; на фиг. 2 — вид А на фиг. 1, на фиг. 3 — разрез Б —Б на фиг. 1; на фиг 4 — схема для расчета угла а. Узел крепления корпуса насоса содержит корпус 1 с лапами 2 и фундаментную плиту 3, соединенные между собой посредством прижимных планок 4, закрепленных на фундаментной плите 3, причем расстояния между лапами 2, расположенными по одну сторону продольной оси 5 корпуса 1 насоса, одинаковы, в лапах 2 выполнены выборки 6, а на прижимных планках 4 — скосы 7, планки 4 установлены в выборках 6 с воз можностью контакта с лапами 2 со стороны скосов 7, причем плоскости контакта планок 4 и выборок 6 образуют с продольной осью 5 корпуса насоса угол а; определяемый следующим соотношением: 5 jg 2 выполнены выборки 6, а на прижимных планках -- скосы 7, то угол
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit for fixation of pump body
Автори англійськоюNikitenko Vitalii Oleksandrovych
Назва патенту російськоюУзел крепления корпуса насоса
Автори російськоюНикитенко Виталий Александрович
МПК / Мітки
МПК: F04D 29/60
Мітки: насоса, корпусу, кріплення, вузол
