Манометр

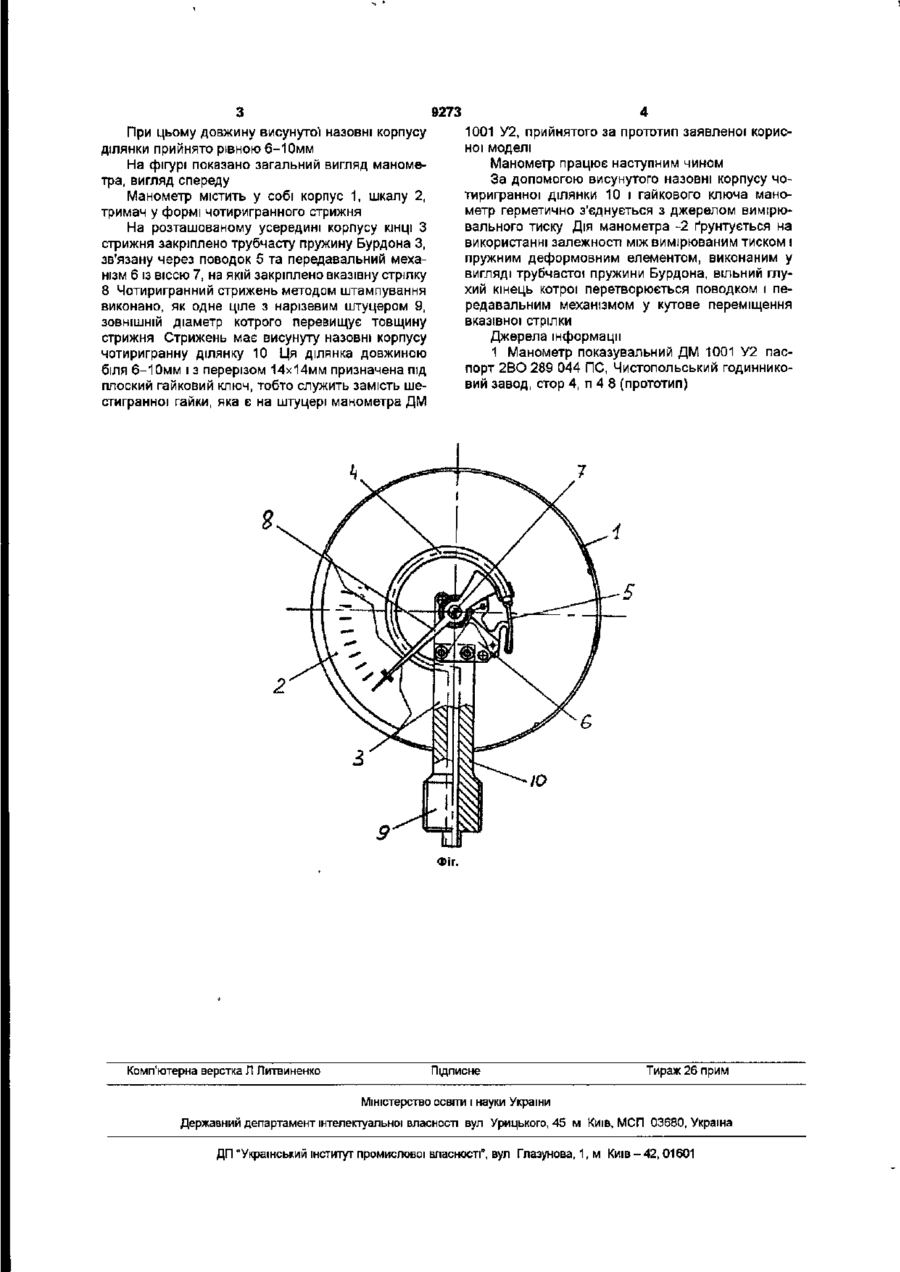

1 Манометр, що містить корпус зі шкалою, тримач, виконаний у формі чотиригранного стрижня, на одному КІНЦІ якого, розташованого усередині корпусу, жорстко закріплена своїм кінцем трубчаста пружина Бурдона, вільний глухий кінець якої через повідець та передавальний механізм зв'язаний з віссю на якій закріплена стрілка, причому Корисна модель належить до галузі приладобудування, зокрема, до манометрів із силовою компенсацією з трубчастою пружиною Бурдона (як пружний чутливий елемент) та приєднувальним штуцером із ЗОВНІШНІМ діаметром різі 20мм Відомий манометр, який прийнято за прототип має корпус зі шкалою, встановлений в ньому тримач, зроблений у формі чотиригранного стрижня, на одному КІНЦІ якого, розташованого усередині корпуса, штивно закріплена одним своїм кінцем трубчаста пружина Бурдона вільний глухий кінець якої через поводок і передавальний механізм сполучено із віссю, на котрій закріплено стрілку, причому внутрішня порожнина трубчастої пружини герметично з'єднана з глухим центральним каналом чотиригранного стрижня, який сполучено наскрізним каналом нарізового штуцера, ЗОВНІШНІЙ діаметр різі якого перевищує товщину стрижня (1) В цьому манометрі, як і в деяких інших, що виробляються тепер, тримач виконано в формі чотиригранного стрижня з перерізом 14х14мм, а приєднувальний штуцер має зовнішню різь 20мм Цей штуцер має глухий нарізевий отвір, яким він сполучається з нарізевим хвостиком, зробленим на КІНЦІ чотиригранного стрижня при цьому є потрібна спеціальна ущільнювальна перекладка, що в цілому ускладнює конструкцію манометра та тех внутрішня порожнина трубчастої пружини герметично з'єднана з глухим центральним каналом чотиригранного стрижня зв'язаного із наскрізним каналом різьбового штуцера, ЗОВНІШНІЙ діаметр різі якого перевищує товщину стрижня, який відрізняється тим, що чотиригранний стрижень виконаний за одне ціле з різьбовим штуцером та має чотиригранну ділянку яка виступає назовні корпусу, причому висунута назовні корпусу ділянка має довжину, достатню для користування ВІДПОВІДНИМ гайковим ключем під час з'єднування та від'єднання манометра 2 Манометр за п 1, який відрізняється тим що довжину висунутої назовні корпусу ділянки прийнято рівною 6-10мм нологію його виготовлення Завданням цієї корисної моделі є спрощення конструкції манометра й технології його вироблення При послуговуванні ж корисною моделлю відпадає необхідність у штуцері-перехіднику, спрощується конструкція манометра й технологія його виготовлення, що, в решті-решт, знижує витрати на виробництво манометра Наведений вище технічний результат досягається тим, що у відомому манометрі який містить у собі корпус із шкалою, тримач, виконаний у формі чотиригранного стрижня на одному КІНЦІ ЯКОГО, розташованого усередині корпусу, штивно закріплена трубчаста пружина Бурдона, вільний кінець котрої через поводок і передавальний механізм сполучено з віссю, на якій закріплена стрілка, причому внутрішня порожнина трубчастої пружини є герметично з'єднана з глухим центральним каналом, зв'язаним наскрізним каналом нарізевого штуцера, ЗОВНІШНІЙ діаметр нарізі якого перевищує товщину стрижня чотиригранний стрижень виконано як одне ціле з нарізевим штуцером, і має чотиригранну ділянку, яка виступає назовні корпусу причому ділянка, що виступає назовні, має довжину, достатню для користування гайковим ключем при приєднанні та від'єднуванні манометра CO сч 0> 9273 При цьому довжину висунутої назовні корпусу ділянки прийнято рівною 6-ЇОмм На фігурі показано загальний вигляд манометра, вигляд спереду Манометр містить у собі корпус 1, шкалу 2, тримач у формі чотиригранного стрижня На розташованому усередині корпусу КІНЦІ З стрижня закріплено трубчасту пружину Бурдона З, зв'язану через поводок 5 та передавальний механізм 6 із віссю 7, на якій закріплено вказівну стрілку 8 Чотиригранний стрижень методом штампування виконано, як одне ціле з нарізевим штуцером 9, ЗОВНІШНІЙ діаметр котрого перевищує товщину стрижня Стрижень має висунуту назовні корпусу чотиригранну ділянку 10 Ця ділянка довжиною біля 6-10мм і з перерізом 14х14мм призначена під плоский гайковий ключ, тобто служить замість шестигранної гайки, яка є на штуцері манометра ДМ 1001 У2, прийнятого за прототип заявленої корисної моделі Манометр працює наступним чином За допомогою висунутого назовні корпусу чотиригранної ділянки 10 і гайкового ключа манометр герметично з'єднується з джерелом вимірювального тиску Дія манометра -2 ґрунтується на використанні залежності між вимірюваним тиском і пружним деформовним елементом, виконаним у вигляді трубчастої пружини Бурдона, вільний глухий кінець котрої перетворюється поводком і передавальним механізмом у кутове переміщення вказівної стрілки Джерела інформації 1 Манометр показувальний ДМ 1001 У2 паспорт 2ВО 289 044 ПС, Чистопольський годинниковий завод, стор 4, п 4 8 (прототип) 7 10 Фіг. Комп'ютерна верстка Л Литвиненко Підписне Тираж 26 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності вул Урицького, 45 м Київ, МСП 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
