Диференціальний манометр

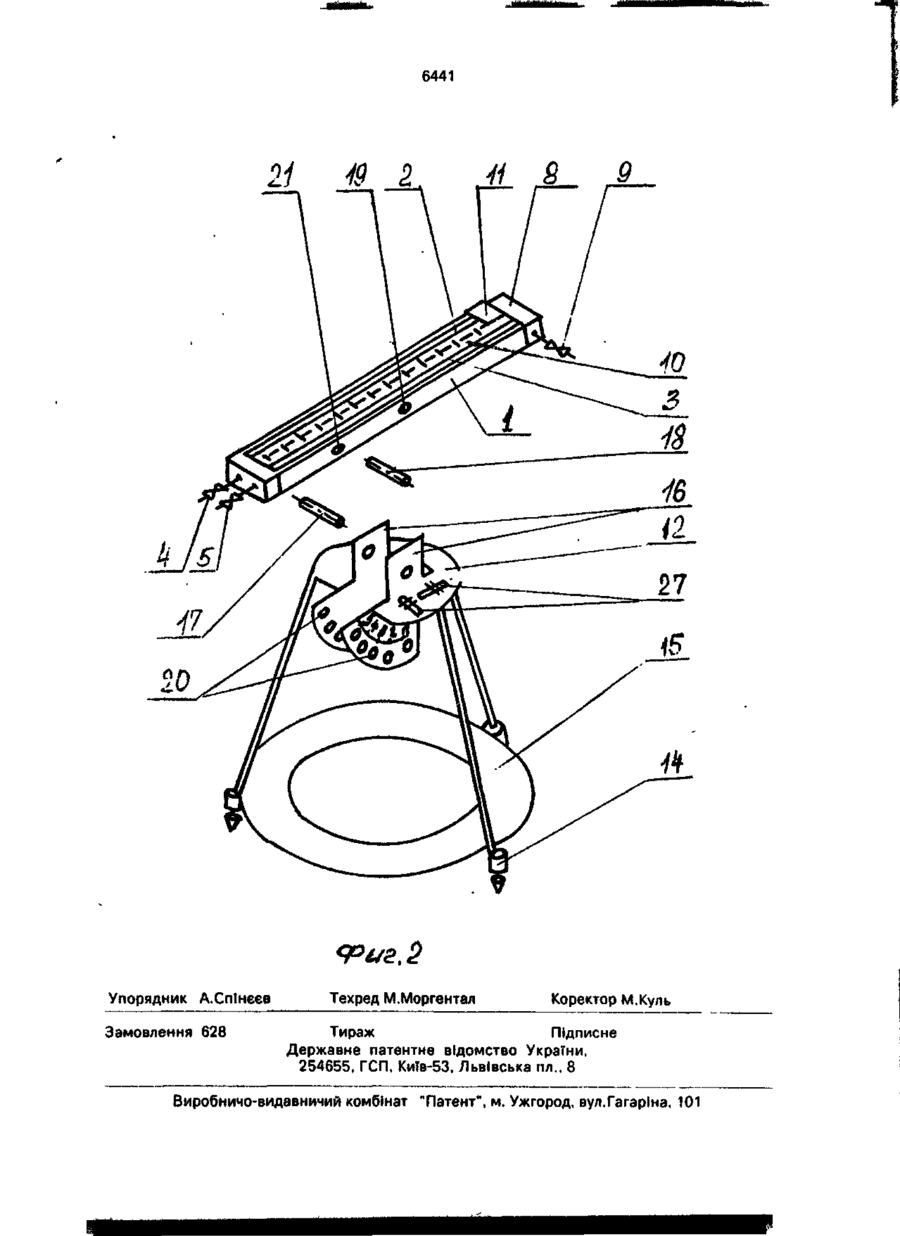

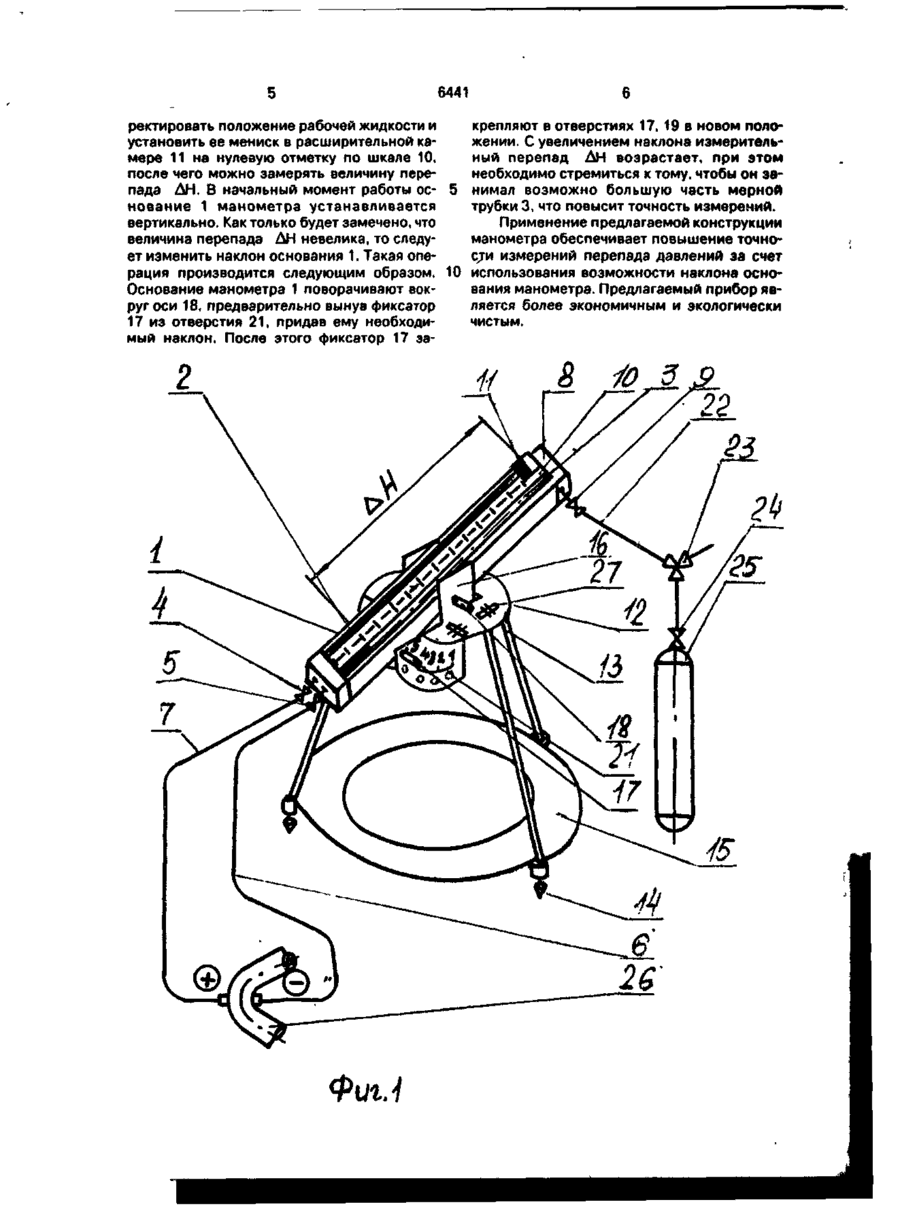

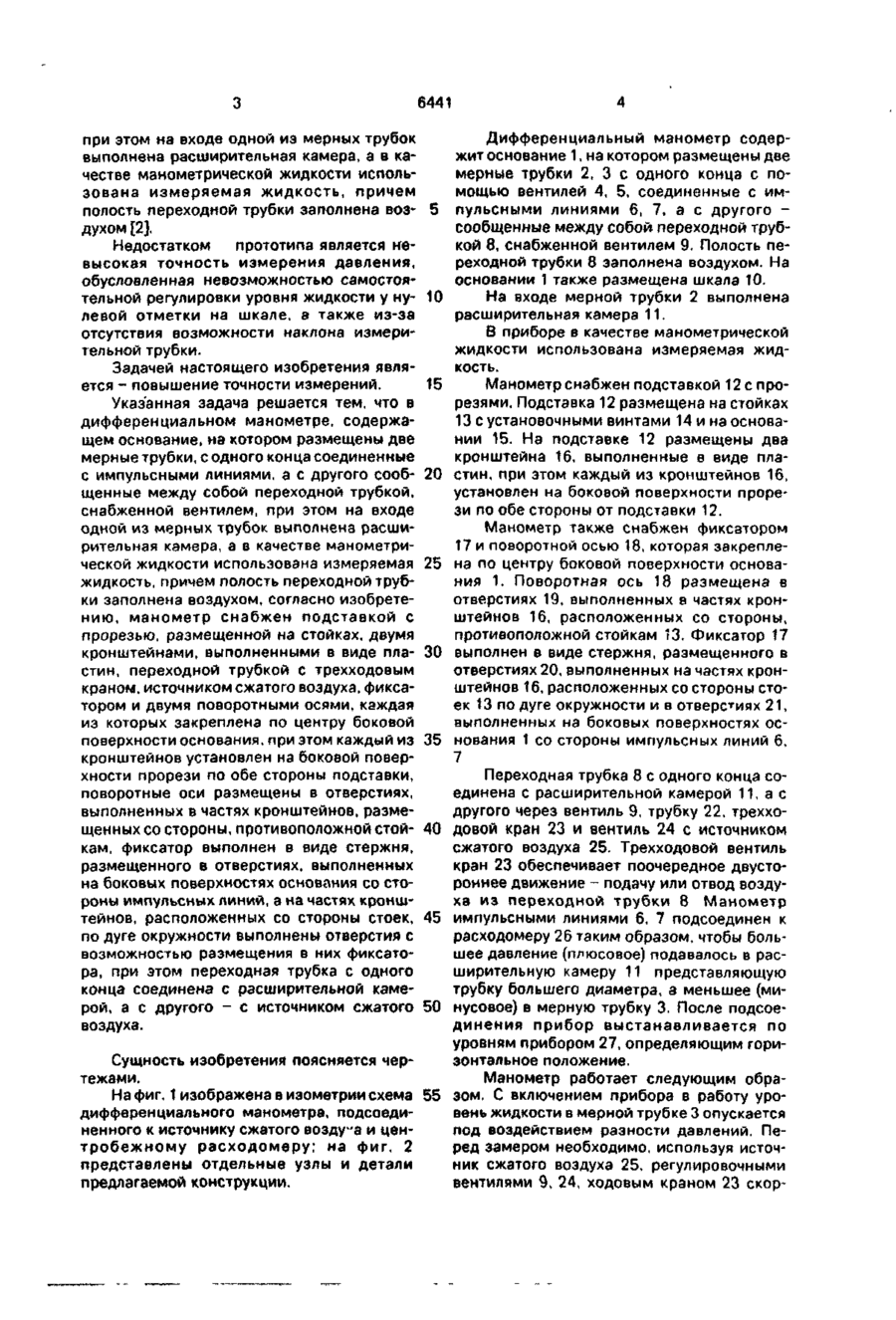

Дифференциальный манометр, содержащий основание, на котором размещены две мерные трубки, с одного конца соединенные с импульсными линиями, а с другого сообщенные между собой переходной трубкой, снабженной вентилем, при этом на входе одной из мерных трубок выполнена расширительная камера, в качестве манометрической жидкости использована измеряемая жидкость, а полость переходной трубки заполнена воздухом, о т л и ч а ю щ и й с я тем, что он снабжен подставкой с прорезью, размещенной на стойках, двумя кронштейнами, выполненными в виде пластин, переходной трубкой с трехходовым краном, источником сжатого воздуха, фиксатором и двумя поворотными осями, каждая из которых закреплена по центру соответствующей боковой поверхности основания, при этом каждый из кронштейнов установлен на боковой поверхности прорези по обе стороны от подставки, поворотные оси размещены в отверстиях, выполненных в частях кронштейнов, расположенных со стороны, противоположной стойкам, фиксатор выполнен в виде стержня, размещенного в отверстиях, первое из которых выполнено сквозным в боковой поверхности основания, со стороны импульсных линий, а второе и третье - на дуге окружности в соответствующих частях кронштейнов, расположенных со стороны сюек, на каждой из которых по дуге окружности размещены дополнительные отверстия, при этом трубка с одного конца соединена с расширительной камерой, а с другого - с источником сжатого воздуха. Изобретение относится к конструкциям устройств для замера давления и может найти применение в измерительной технике. Известен манометр, предназначенный для замера перепада давления, установленный на основании, мерные трубки манометра соединены с импульсными трубками и размещены внизу основания, установленного на поворотной оси кронштейна, размещенного на подставке с установочными винтами и на оси фиксации опорного кронштейна с угловой шкалой с возможностью установки измерительной части как вертикально, так и под углом [1]. Известен дифференциальный манометр, содержащий основание, на котором размещены две мерные трубки, с одного конца соединенные с импульсными линиями, а с другого сообщенные между собой переходной трубкой, снабженной вентилем, IO 6441 Дифференциальный манометр содержит основание 1, на котором размещены две мерные трубки 2, 3 с одного конца с помощью вентилей 4, 5, соединенные с импульсными линиями 6, 7, а с другого сообщенные между собой переходной трубкой 8, снабженной вентилем 9. Полость переходной трубки 8 заполнена воздухом. На основании 1 также размещена шкала 10. На входе мерной трубки 2 выполнена расширительная камера 11. В приборе в качестве манометрической жидкости использована измеряемая жидкость. Манометр снабжен подставкой 12 с прорезями. Подставка 12 размещена на стойках 13 с установочными винтами 14 и на основании 15. На подставке 12 размещены два кронштейна 16, выполненные в виде пластин, при этом каждый из кронштейнов 16, установлен на боковой поверхности прорези по обе стороны от подставки 12. Манометр также снабжен фиксатором 17 и поворотной осью 18, которая закреплена по центру боковой поверхности основания 1. Поворотная ось 18 размещена в отверстиях 19, выполненных в частях кронштейнов 16, расположенных со стороны, противоположной стойкам 13. Фиксатор 17 выполнен в виде стержня, размещенного в отверстиях 20, выполненных на частях кронштейнов 16, расположенных со стороны стоек 13 по дуге окружности и в отверстиях 21, выполненных на боковых поверхностях основания 1 со стороны импульсных линий 6, 7 Переходная трубка 8 с одного конца соединена с расширительной камерой 11, а с другого через вентиль 9, трубку 22, трехходовой кран 23 и вентиль 24 с источником сжатого воздуха 25. Трехходовой вентиль кран 23 обеспечивает поочередное двустороннее движение - подачу или отвод воздуха из переходной трубки 8 Манометр импульсными линиями 6, 7 подсоединен к расходомеру 26 таким образом, чтобы большее давление (плюсовое) подавалось в расширительную камеру 11 представляющую трубку большего диаметра, а меньшее (минусовое) в мерную трубку 3. После подсоединения прибор выстанавливается по уровням прибором 27, определяющим горизонтальное положение. Сущность изобретения поясняется чертежами. Манометр работает следующим обраНа фиг. 1 изображена в изометрии схема 55 зом. С включением прибора в работу уродифференциального манометра, подсоедивень жидкости в мерной трубке 3 опускается ненного к источнику сжатого воздуха и ценпод воздействием разности давлений. Петробежному расходомеру; на фиг. 2 ред замером необходимо, используя источпредставлены отдельные узлы и детали ник сжатого воздуха 25, регулировочными предлагаемой конструкции. вентилями 9, 24, ходовым краном 23 скорпри этом на входе одной из мерных трубок выполнена расширительная камера, а в качестве манометрической жидкости использована измеряемая жидкость, причем полость переходной трубки заполнена воз- 5 духом [2]. Недостатком прототипа является невысокая точность измерения давления, обусловленная невозможностью самостоятельной регулировки уровня жидкости у ну- 10 левой отметки на шкале, а также из-за отсутствия возможности наклона измерительной трубки. Задачей настоящего изобретения является - повышение точности измерений. 15 Указанная задача решается тем, что в дифференциальном манометре, содержащем основание, на котором размещены две мерные трубки, с одного конца соединенные с импульсными линиями, а с другого сооб- 20 щенные между собой переходной трубкой, снабженной вентилем, при этом на входе одной из мерных трубок выполнена расширительная камера, а в качестве манометрической жидкости использована измеряемая 25 жидкость, причем полость переходной трубки заполнена воздухом, согласно изобретению, манометр снабжен подставкой с прорезью, размещенной на стойках, двумя кронштейнами, выполненными в виде пла- 30 стин, переходной трубкой с трехходовым краном, источником сжатого воздуха, фиксатором и двумя поворотными осями, каждая из которых закреплена по центру боковой поверхности основания, при этом каждый из 35 кронштейнов установлен на боковой поверхности прорези по обе стороны подставки, поворотные оси размещены в отверстиях, выполненных в частях кронштейнов, размещенных со стороны, противоположной стой- 40 кам, фиксатор выполнен в виде стержня, размещенного в отверстиях, выполненных на боковых поверхностях основания со стороны импульсных линий, а на частях кронштейнов, расположенных со стороны стоек, 45 по дуге окружности выполнены отверстия с возможностью размещения в них фиксатора, при этом переходная трубка с одного конца соединена с расширительной камерой, а с другого - с источником сжатого 50 воздуха. 6441 ректировать положение рабочей жидкости и крепляют в отверстиях 17, 19 в новом положении. С увеличением наклона измерительустановить ее мениск в расширительной каный перепад ДН возрастает, при этом мере 11 на нулевую отметку по шкале 10, необходимо стремиться к тому, чтобы он запосле чего можно замерять величину перенимал возможно большую часть мерной пада АН. В начальный момент работы острубки 3, что повысит точность измерений. нование 1 манометра устанавливается Применение предлагаемой конструкции вертикально. Как только будет замечено, что манометра обеспечивает повышение точновеличина перепада ЛН невелика, то следусти измерений перепада давлений за счет ет изменить наклон основания 1. Такая операция производится следующим образом. 10 использования возможности наклона основания манометра. Предлагаемый прибор явОснование манометра 1 поворачивают вокляется более экономичным и экологически руг оси 18, предварительно вынув фиксатор чистым. 17 из отверстия 21, придав ему необходимый наклон. После этого фиксатор 17 зэ Фаг 6441 11 49 Фиг,2 Упорядник А.СпІнєєв Замовлення 628 Техред М.Моргентал Коректор М.Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
