Манометр

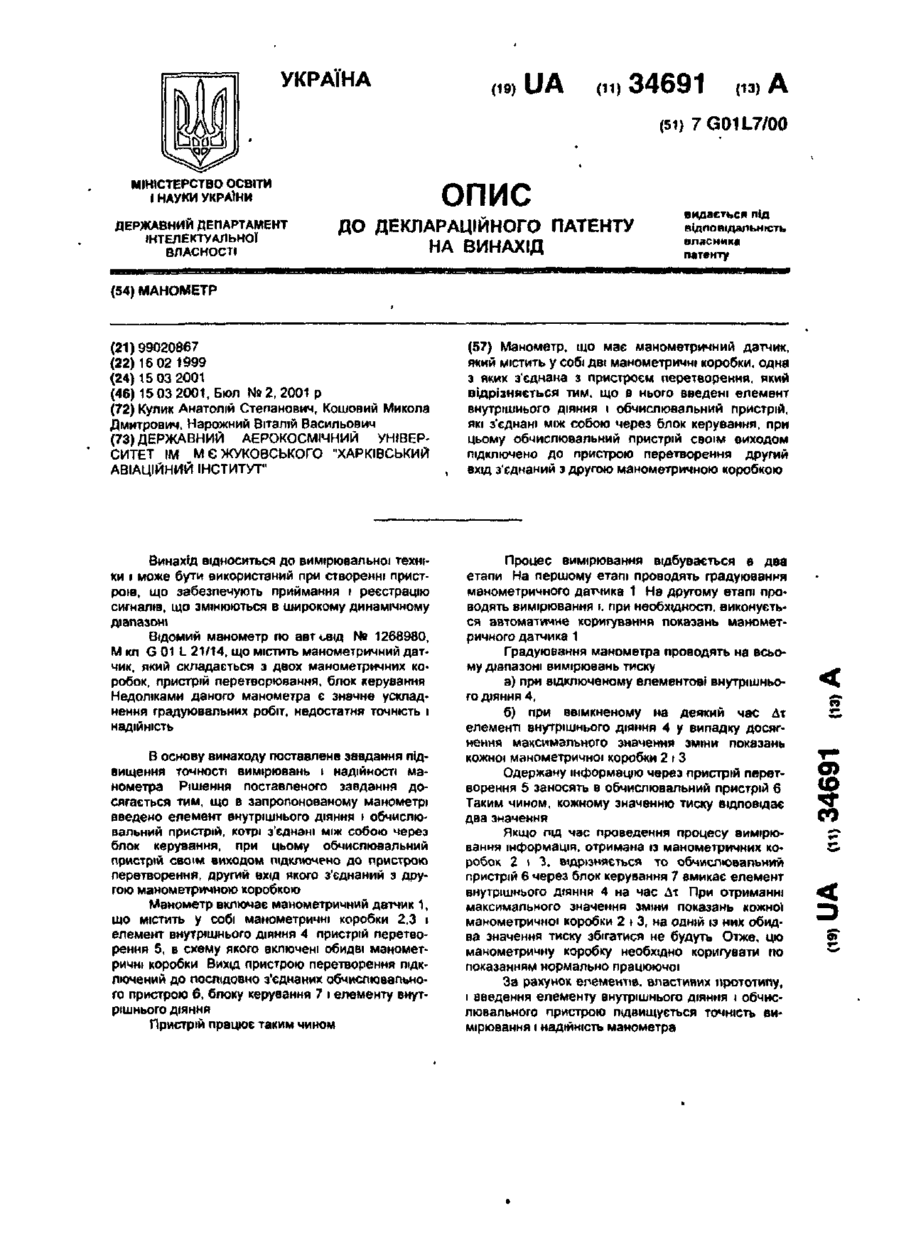

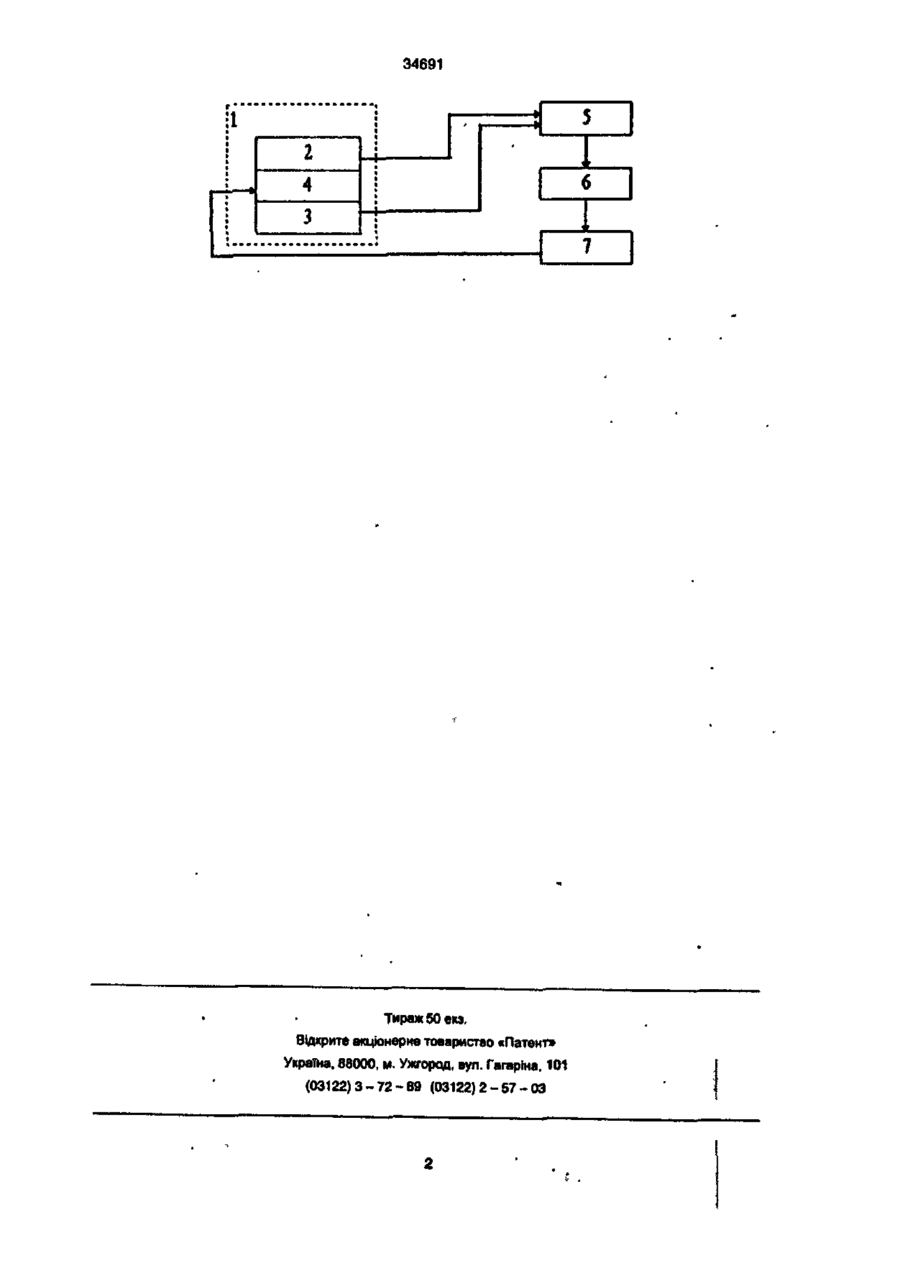

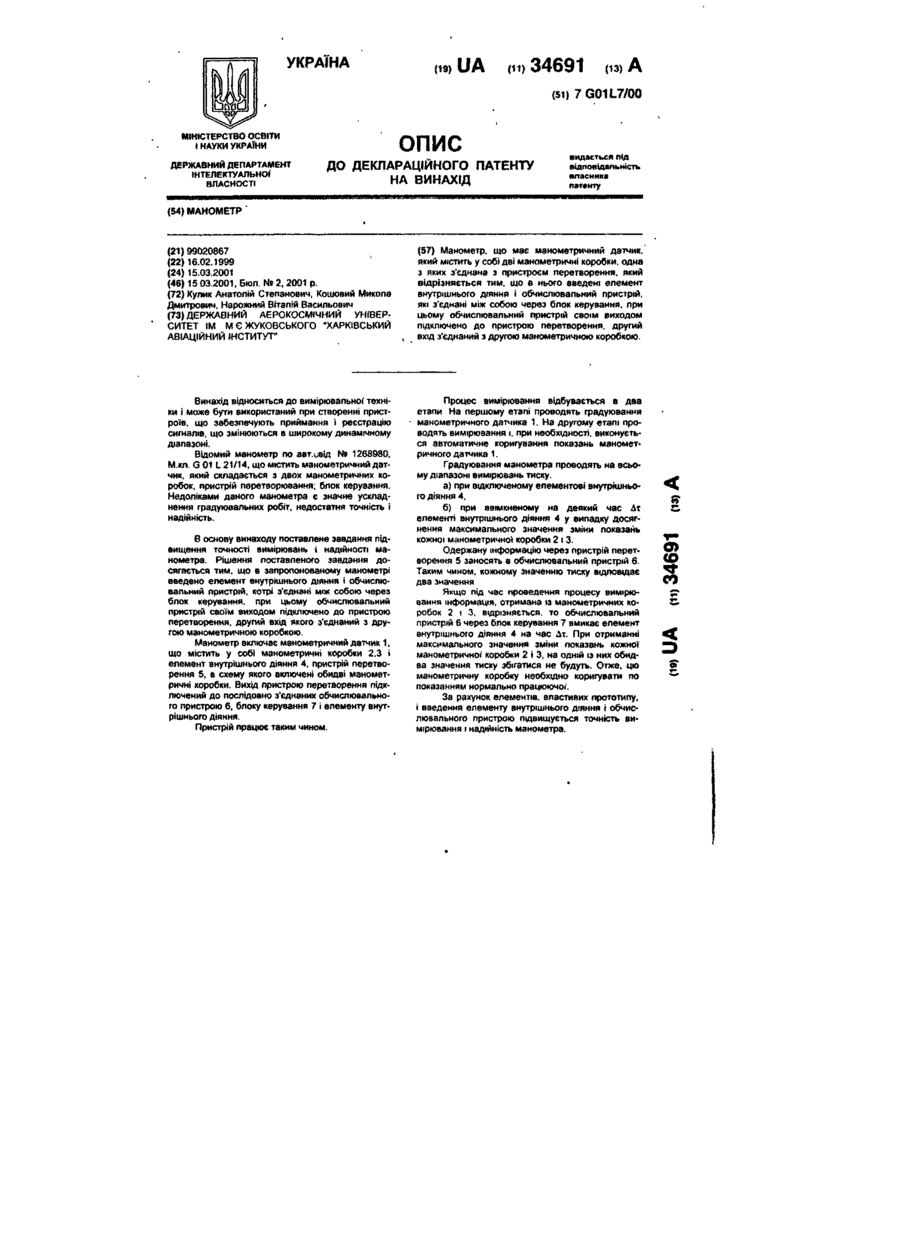

34691 •• її • ; » 2 І. | • « r 6 4 3 r 7 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03 УКРАЇНА (19) UA (ID 34691 из) А (51) 7G01L7/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ОПИС ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНО* ВЛАСНОСТІ ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА ВИНАХІД видасться лід відповідальність власника патенту (54) МАНОМЕТР (21)99020867 (22) 16.02.1999 (24) 15.03.2001 (46) 15 03.2001, Бюл. № 2, 2001 р. (72) Кулик Анатолій Степанович, Кошовий Микола Дмитрович, Нарожний Віталій Васильович (73) ДЕРЖАВНИЙ АЕРОКОСМІЧНИЙ УНІВЕРСИТЕТ ЇМ М Є ЖУКОВСЬКОГО "ХАРКІВСЬКИЙ АВІАЦІЙНИЙ ІНСТИТУТ' (57) Манометр, що має манометричний датчик, який містить у собі дві манометричні коробки, одна з яких з'єднана з пристроєм перетворення, який відрізняється тим. що в нього введені елемент внутрішнього діяння і обчислювальний пристрій, які з'єднані між собою через блок керування, при цьому обчислювальний пристрій своїм виходом підключено до пристрою перетворення, другий вхід з'єднаний з другою манометричною коробкою. Винахід відноситься до вимірювальної техніки і може бути використаний при створенні пристроїв, що забезпечують приймання і реєстрацію сигналів, що змінюються в широкому динамічному діапазоні. Відомий манометр по авт.свід N» 1268980, М.кл. G 01 L 21/14, що містить манометричний датчик, який складається з двох манометричних коробок, пристрій перетворювання; блок керування. Недоліками даного манометра є значне ускладнення градуювальних робіт, недостатня точність і надійність. Процес вимірювання відбувається в два етапи На першому етапі проводять градуювання манометричного датчика 1. На другому етапі проводять вимірювання і. при необхідності, виконується автоматичне коригування показань манометричного датчика 1. Градуювання манометра проводять на всьому діапазоні вимірювань тиску. а) при відключеному елементові внутрішньо* го діяння 4, б) при ввімкненому на деякий час Дт елементі внутрішнього діяння 4 у випадку досягнення максимального значення зміни показань кожної манометричної коробки 2 і 3. Одержану інформацію через пристрій перетворення 5 заносять в обчислювальний пристрій 6. Таким чином, кожному значенню тиску відповідає два значення Якщо під час проведення процесу вимірювання інформація, отримана із манометричних коробок 2 і 3, відрізняється, то обчислювальний пристрій 6 через блок керування 7 вмикає елемент внутрішнього діяння 4 на час Дт. При отриманні максимального значення зміни показань кожної манометричної коробки 2 і 3, на одній із них обидва значення тиску збігатися не будуть. Отже, цю манометричну коробку необхідно коригувати по показанням нормально працюючої. За рахунок елементів, властивих прототипу, і введення елементу внутрішнього діяння і обчислювального пристрою підвищується точність вимірювання і надійність манометра. В основу винаходу поставлене завдання підвищення точності вимірювань і надійності манометра. Рішення поставленого завдання досягається тим, що в запропонованому манометрі введено елемент внутрішнього діяння і обчислювальний пристрій, котрі з'єднані між собою через блок керування, при цьому обчислювальний пристрій своїм виходом підключено до пристрою перетворення, другий вхід якого з'єднаний з другою манометричною коробкою. Манометр включає манометричний датчик 1, що містить у собі манометричні коробки 2,3 і елемент внутрішнього діяння 4, пристрій перетворення 5, в схему якого включені обидві манометричні коробки. Вихід пристрою перетворення підключений до послідовно з'єднаних обчислювального пристрою 6, блоку керування 7 і елементу внутрішнього діяння. Пристрій працює таким чином. Ф
