Вогнетривка бетонна суміш

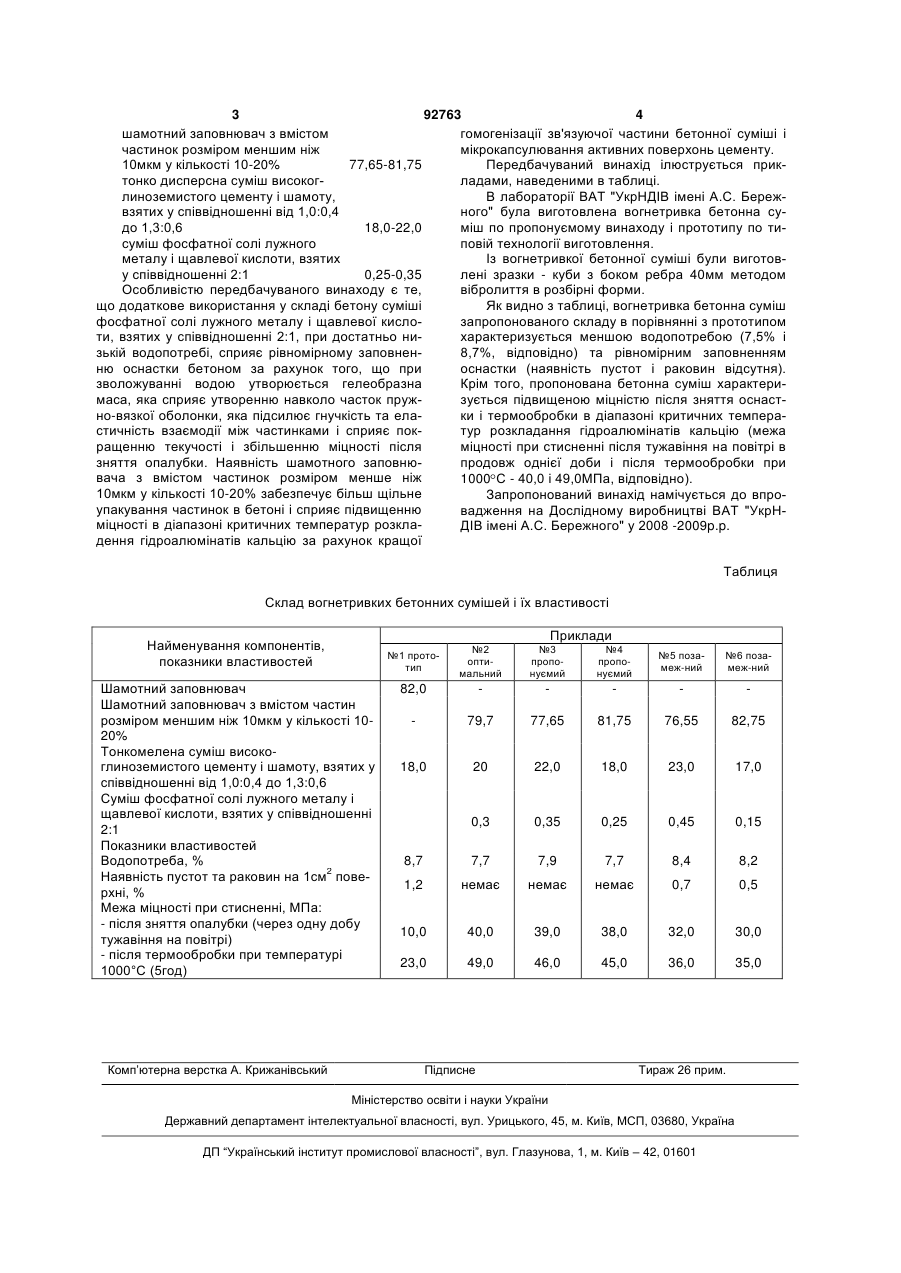

Вогнетривка бетонна суміш, яка містить шамотний заповнювач та тонкодисперсну суміш високоглиноземистого цементу і шамоту, взятих у співвідношенні від 1,0:0,4 до 1,3:0,6, яка відрізняється тим, що вона додатково містить суміш фосфатної солі лужного металу і щавлевої кислоти, взятих у співвідношенні 2:1, а шамотний заповнювач використовують з вмістом частинок розміром, меншим ніж 10 мкм у кількості 10-20 % при наступному співвідношенні компонентів, мас. %: шамотний заповнювач 77,65-81,75 тонкодисперсна суміш 18,0-22,0 суміш фосфатної солі лужного металу і щавлевої кислоти 0,25-0,35. (19) (21) a200807032 (22) 20.05.2008 (24) 10.12.2010 (46) 10.12.2010, Бюл.№ 23, 2010 р. (72) ПРИМАЧЕНКО ВОЛОДИМИР ВАСИЛЬОВИЧ, БАБКІНА ЛІНА ОЛЕКСІЇВНА, СОЛОШЕНКО ЛЮДМИЛА МИКОЛАЇВНА, ЩЕРБАК ЛЮДМИЛА МИХАЙЛІВНА (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ВОГНЕТРИВІВ ІМЕНІ А.С.БЕРЕЖНОГО" (56) UA 46039 C2 15.02.2002 SU 1079631 A 15.03.1984 RU 2232734 C2, 20.07.2004 JP 11199336 A 27.07.1999 3 92763 4 шамотний заповнювач з вмістом гомогенізації зв'язуючої частини бетонної суміші і частинок розміром меншим ніж мікрокапсулювання активних поверхонь цементу. 10мкм у кількості 10-20% 77,65-81,75 Передбачуваний винахід ілюструється приктонко дисперсна суміш високогладами, наведеними в таблиці. линоземистого цементу і шамоту, В лабораторії ВАТ "УкрНДІВ імені А.С. Бережвзятих у співвідношенні від 1,0:0,4 ного" була виготовлена вогнетривка бетонна судо 1,3:0,6 18,0-22,0 міш по пропонуємому винаходу і прототипу по тисуміш фосфатної солі лужного повій технології виготовлення. металу і щавлевої кислоти, взятих Із вогнетривкої бетонної суміші були виготову співвідношенні 2:1 0,25-0,35 лені зразки - куби з боком ребра 40мм методом Особливістю передбачуваного винаходу є те, вібролиття в розбірні форми. що додаткове використання у складі бетону суміші Як видно з таблиці, вогнетривка бетонна суміш фосфатної солі лужного металу і щавлевої кислозапропонованого складу в порівнянні з прототипом ти, взятих у співвідношенні 2:1, при достатньо нихарактеризується меншою водопотребою (7,5% і зькій водопотребі, сприяє рівномірному заповнен8,7%, відповідно) та рівномірним заповненням ню оснастки бетоном за рахунок того, що при оснастки (наявність пустот і раковин відсутня). зволожуванні водою утворюється гелеобразна Крім того, пропонована бетонна суміш характеримаса, яка сприяє утворенню навколо часток пружзується підвищеною міцністю після зняття оснастно-вязкої оболонки, яка підсилює гнучкість та елаки і термообробки в діапазоні критичних темперастичність взаємодії між частинками і сприяє поктур розкладання гідроалюмінатів кальцію (межа ращенню текучості і збільшенню міцності після міцності при стисненні після тужавіння на повітрі в зняття опалубки. Наявність шамотного заповнюпродовж однієї доби і після термообробки при вача з вмістом частинок розміром менше ніж 1000 С - 40,0 і 49,0МПа, відповідно). 10мкм у кількості 10-20% забезпечує більш щільне Запропонований винахід намічується до впроупакування частинок в бетоні і сприяє підвищенню вадження на Дослідному виробництві ВАТ "УкрНміцності в діапазоні критичних температур розклаДІВ імені А.С. Бережного" у 2008 -2009p.p. дення гідроалюмінатів кальцію за рахунок кращої Таблиця Склад вогнетривких бетонних сумішей і їх властивості Приклади Найменування компонентів, показники властивостей №1 прототип Шамотний заповнювач Шамотний заповнювач з вмістом частин розміром меншим ніж 10мкм у кількості 1020% Тонкомелена суміш високоглиноземистого цементу і шамоту, взятих у співвідношенні від 1,0:0,4 до 1,3:0,6 Суміш фосфатної солі лужного металу і щавлевої кислоти, взятих у співвідношенні 2:1 Показники властивостей Водопотреба, % Наявність пустот та раковин на 1см2 поверхні, % Межа міцності при стисненні, МПа: - після зняття опалубки (через одну добу тужавіння на повітрі) - після термообробки при температурі 1000°С (5год) Комп’ютерна верстка А. Крижанівський №2 оптимальний №3 пропонуємий №4 пропонуємий №5 позамеж-ний №6 позамеж-ний 82,0 79,7 77,65 81,75 76,55 82,75 18,0 20 22,0 18,0 23,0 17,0 0,3 0,35 0,25 0,45 0,15 8,7 7,7 7,9 7,7 8,4 8,2 1,2 немає немає немає 0,7 0,5 10,0 40,0 39,0 38,0 32,0 30,0 23,0 49,0 46,0 45,0 36,0 35,0 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
