Вогнетривка бетонна суміш

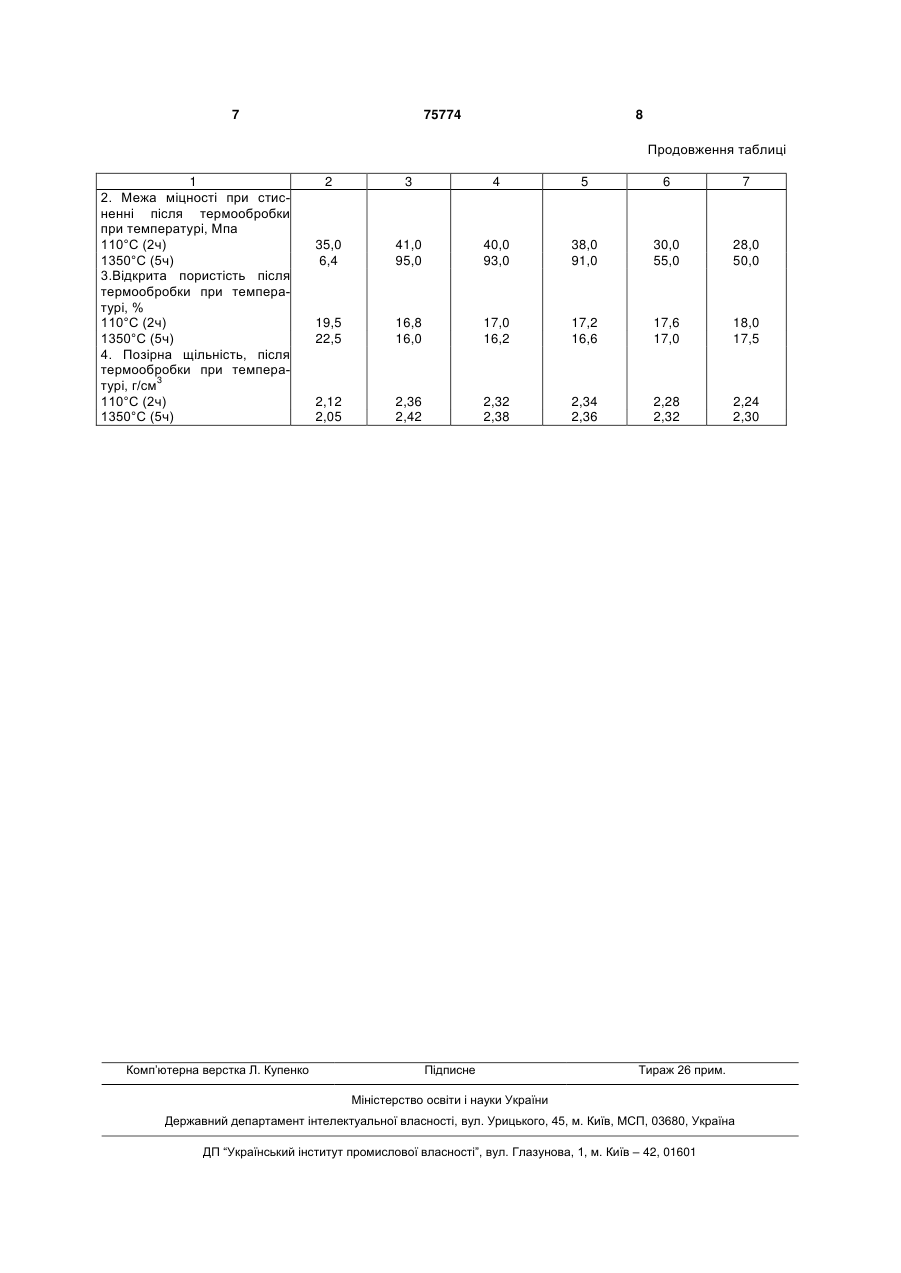

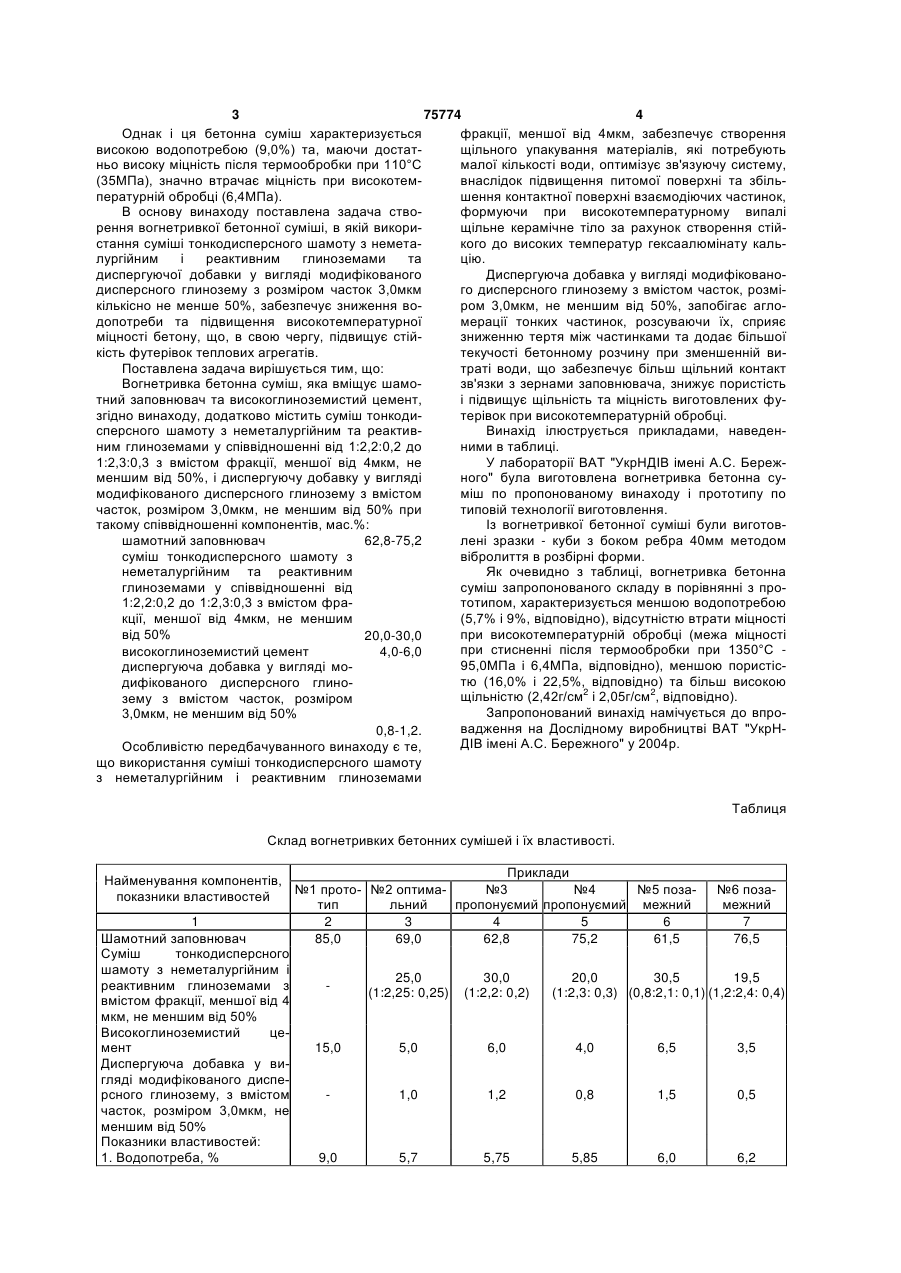

Вогнетривка бетонна суміш, що містить шамотний заповнювач та високоглиноземистий цемент, яка відрізняється тим, що додатково містить суміш тонкодисперсного шамоту з неметалургійним і реактивним глиноземами в співвідношенні від 1:2,2:0,2 до 1:2,3:0,3 з вмістом фракції, меншої від 4 мкм, не меншим від 50% і диспергуючу добавку у вигляді модифікованого дисперсного глинозему з вмістом часток, розміром 3,0мкм, не меншим від 50% при такому співвідношенні компонентів, мас. %: шамотний заповнювач 62,875,2 суміш тонкодисперсного шамоту з неметалургійним і реактивним глиноземами в співвідношенні від 1:2,2:0,2 до 1:2,3:0,3 з вмістом фракції, меншої від 20,04 мкм, не меншим від 50 % 30,0 високоглиноземистий цемент 4,0-6,0 диспергуюча добавка у вигляді модифікованого дисперсного глинозему з вмістом часток, розміром 3,0 мкм, не меншим від 50 % 0,8-1,2. UA (21) 20040705237 (22) 01.07.2004 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Примаченко Володимир Васильович, Бабкіна Ліна Олексіївна, Солошенко Людмила Миколаївна, Святолуцька Віра Михайлівна, Щербак Людмила Михайлівна (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ВОГНЕТРИВІВ ІМЕНІ А.С.БЕРЕЖНОГО" (56) UA 71014, C2, 15.11.2004 (по з. 2002010053, опубл. 15.03.2004) UA 72554, C2, 15.03.2005 (по з. 2002053907, опубл. 17.11.2003) UA 71042, C2, 15.11.2004 (по з. 2002064530, опубл. 15.12.2003) UA 46062, C2, 15.05.2002 UA 50771, C2, 15.11.2002 SU 688469, 30.09.1979 RU 2140407, C1, 27.10.1999 RU 2165907, C1, 27.04.2001 US 6395662, B1, 28.05.2002 US 5098873, A, 24.03.1992 US 4102695, A, 25.07.1978 Дорис Ван Гарсел, Аксельрод Л.М. Низкоцементные огнеупорные бетоны: материал и опыт применения. // Металлургическая и горнорудная промышленность. - 2001. - №1. - С. 67-72. Дорис Ван Гарсел, Юрген О.Лаурих, Андреас Бур. Синтетическое сырье - ключ к новейшим технологиям в производстве огнеупоров : Сборник докла C2 2 (19) 1 3 75774 4 Однак і ця бетонна суміш характеризується фракції, меншої від 4мкм, забезпечує створення високою водопотребою (9,0%) та, маючи достатщільного упакування матеріалів, які потребують ньо високу міцність після термообробки при 110°С малої кількості води, оптимізує зв'язуючу систему, (35МПа), значно втрачає міцність при високотемвнаслідок підвищення питомої поверхні та збільпературній обробці (6,4МПа). шення контактної поверхні взаємодіючих частинок, В основу винаходу поставлена задача ствоформуючи при високотемпературному випалі рення вогнетривкої бетонної суміші, в якій викорищільне керамічне тіло за рахунок створення стійстання суміші тонкодисперсного шамоту з неметакого до високих температур гексаалюмінату кальлургійним і реактивним глиноземами та цію. диспергуючої добавки у вигляді модифікованого Диспергуюча добавка у вигляді модифікованодисперсного глинозему з розміром часток 3,0мкм го дисперсного глинозему з вмістом часток, розмікількісно нe менше 50%, забезпечує зниження вором 3,0мкм, не меншим від 50%, запобігає аглодопотреби та підвищення високотемпературної мерації тонких частинок, розсуваючи їх, сприяє міцності бетону, що, в свою чергу, підвищує стійзниженню тертя між частинками та додає більшої кість футерівок теплових агрегатів. текучості бетонному розчину при зменшенній виПоставлена задача вирішується тим, що: траті води, що забезпечує більш щільний контакт Вогнетривка бетонна суміш, яка вміщує шамозв'язки з зернами заповнювача, знижує пористість тний заповнювач та високоглиноземистий цемент, і підвищує щільність та міцність виготовлених фузгідно винаходу, додатково містить суміш тонкодитерівок при високотемпературній обробці. сперсного шамоту з неметалургійним та реактивВинахід ілюструється прикладами, наведенним глиноземами у співвідношенні від 1:2,2:0,2 до ними в таблиці. 1:2,3:0,3 з вмістом фракції, меншої від 4мкм, не У лабораторії ВАТ "УкрНДІВ імені А.С. Бережменшим від 50%, і диспергуючу добавку у вигляді ного" була виготовлена вогнетривка бетонна сумодифікованого дисперсного глинозему з вмістом міш по пропонованому винаходу і прототипу по часток, розміром 3,0мкм, не меншим від 50% при типовій технології виготовлення. такому співвідношенні компонентів, мас.%: Із вогнетривкої бетонної суміші були виготовшамотний заповнювач 62,8-75,2 лені зразки - куби з боком ребра 40мм методом суміш тонкодисперсного шамоту з вібролиття в розбірні форми. неметалургійним та реактивним Як очевидно з таблиці, вогнетривка бетонна глиноземами у співвідношенні від суміш запропонованого складу в порівнянні з про1:2,2:0,2 до 1:2,3:0,3 з вмістом фратотипом, характеризується меншою водопотребою кції, меншої від 4мкм, не меншим (5,7% і 9%, відповідно), відсутністю втрати міцності від 50% при високотемпературній обробці (межа міцності 20,0-30,0 при стисненні після термообробки при 1350°С високоглиноземистий цемент 4,0-6,0 95,0МПа і 6,4МПа, відповідно), меншою пористісдиспергуюча добавка у вигляді мотю (16,0% і 22,5%, відповідно) та більш високою дифікованого дисперсного глинощільністю (2,42г/см2 і 2,05г/см2, відповідно). зему з вмістом часток, розміром Запропонований винахід намічується до впро3,0мкм, не меншим від 50% вадження на Дослідному виробництві ВАТ "УкрН0,8-1,2. ДІВ імені А.С. Бережного" у 2004р. Особливістю передбачуванного винаходу є те, що використання суміші тонкодисперсного шамоту з неметалургійним і реактивним глиноземами Таблиця Склад вогнетривких бетонних сумішей і їх властивості. Приклади Найменування компонентів, №1 прото- №2 оптима№3 №4 №5 поза№6 позапоказники властивостей тип льний пропонуємий пропонуємий межний межний 1 2 3 4 5 6 7 Шамотний заповнювач 85,0 69,0 62,8 75,2 61,5 76,5 Суміш тонкодисперсного шамоту з неметалургійним і 25,0 30,0 20,0 30,5 19,5 реактивним глиноземами з (1:2,25: 0,25) (1:2,2: 0,2) (1:2,3: 0,3) (0,8:2,1: 0,1) (1,2:2,4: 0,4) вмістом фракції, меншої від 4 мкм, не меншим від 50% Високоглиноземистий цемент 15,0 5,0 6,0 4,0 6,5 3,5 Диспергуюча добавка у вигляді модифікованого дисперсного глинозему, з вмістом 1,0 1,2 0,8 1,5 0,5 часток, розміром 3,0мкм, не меншим від 50% Показники властивостей: 1. Водопотреба, % 9,0 5,7 5,75 5,85 6,0 6,2 5 75774 6 7 75774 8 Продовження таблиці 1 2. Межа міцності при стисненні після термообробки при температурі, Мпа 110°С (2ч) 1350°С (5ч) 3.Відкрита пористість після термообробки при температурі, % 110°С (2ч) 1350°С (5ч) 4. Позірна щільність, після термообробки при температурі, г/см3 110°С (2ч) 1350°С (5ч) Комп’ютерна верстка Л. Купенко 2 3 4 5 6 7 35,0 6,4 41,0 95,0 40,0 93,0 38,0 91,0 30,0 55,0 28,0 50,0 19,5 22,5 16,8 16,0 17,0 16,2 17,2 16,6 17,6 17,0 18,0 17,5 2,12 2,05 2,36 2,42 2,32 2,38 2,34 2,36 2,28 2,32 2,24 2,30 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
