Пачка з відкидною кришкою з курильними виробами, розташованими ярусами

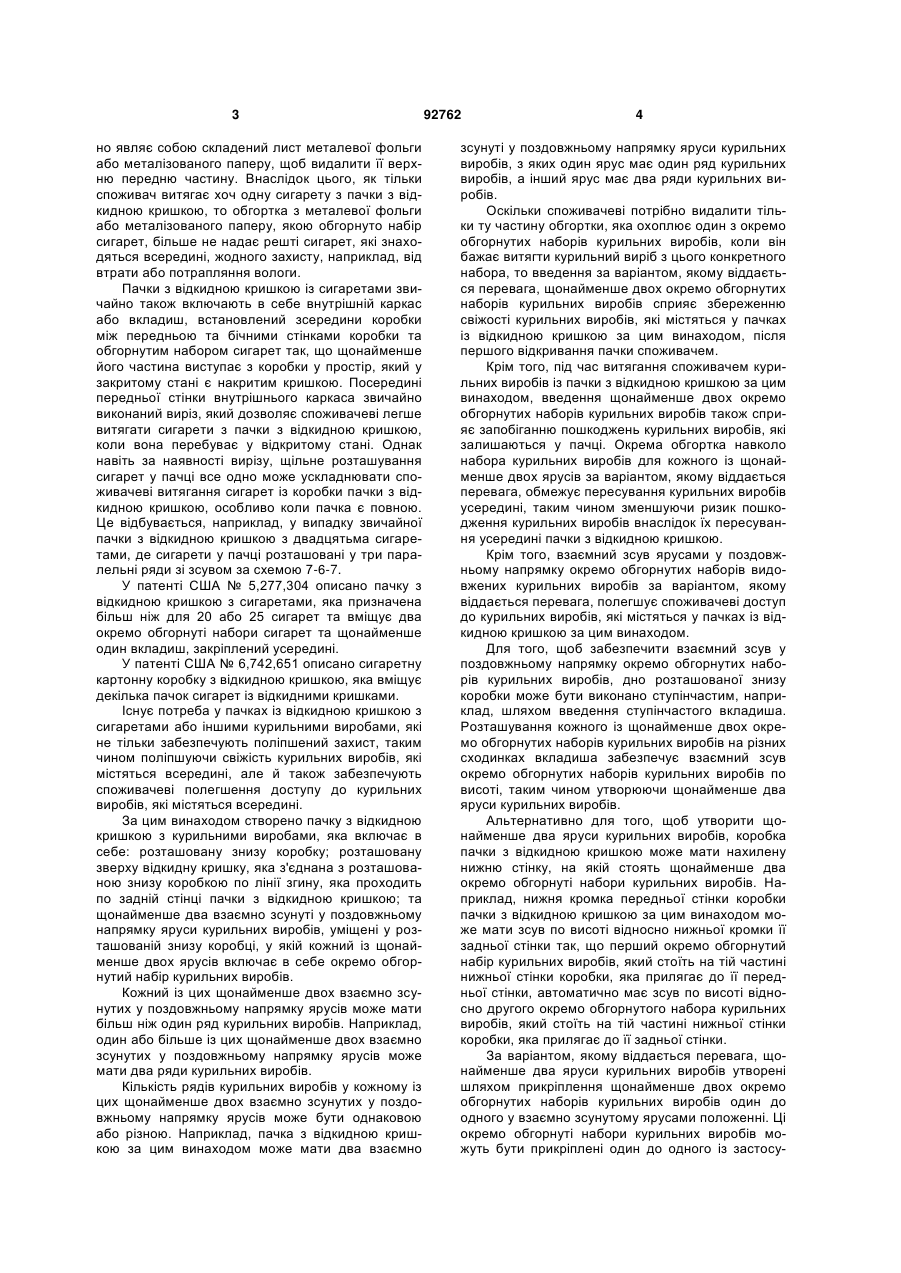

1. Пачка з відкидною кришкою з курильними виробами, яка включає в себе: розташовану знизу коробку (2), (42); розташовану зверху відкидну кришку (4), (44), яка з'єднана з розташованою знизу коробкою (2), (42) по лінії (6) згину, що проходить по задній стінці пачки з відкидною кришкою; та щонайменше два взаємно зсунуті у поздовжньому напрямку яруси (18), (20), (22), (46), (48) курильних виробів, уміщені у розташованій знизу коробці (2), (42); яка відрізняється тим, що кожний зі згаданих щонайменше двох ярусів (18), (20), (22), (46), (48) включає в себе набір курильних виробів, обгорнутий окремою обгорткою, яка має знеміцнену лінію (24) 2. Пачка за п. 1, яка відрізняється тим, що згадані щонайменше два яруси (18), (20), (22), (46), (48) курильних виробів утворені шляхом прикріплення C2 2 (11) 1 3 но являє собою складений лист металевої фольги або металізованого паперу, щоб видалити її верхню передню частину. Внаслідок цього, як тільки споживач витягає хоч одну сигарету з пачки з відкидною кришкою, то обгортка з металевої фольги або металізованого паперу, якою обгорнуто набір сигарет, більше не надає решті сигарет, які знаходяться всередині, жодного захисту, наприклад, від втрати або потрапляння вологи. Пачки з відкидною кришкою із сигаретами звичайно також включають в себе внутрішній каркас або вкладиш, встановлений зсередини коробки між передньою та бічними стінками коробки та обгорнутим набором сигарет так, що щонайменше його частина виступає з коробки у простір, який у закритому стані є накритим кришкою. Посередині передньої стінки внутрішнього каркаса звичайно виконаний виріз, який дозволяє споживачеві легше витягати сигарети з пачки з відкидною кришкою, коли вона перебуває у відкритому стані. Однак навіть за наявності вирізу, щільне розташування сигарет у пачці все одно може ускладнювати споживачеві витягання сигарет із коробки пачки з відкидною кришкою, особливо коли пачка є повною. Це відбувається, наприклад, у випадку звичайної пачки з відкидною кришкою з двадцятьма сигаретами, де сигарети у пачці розташовані у три паралельні ряди зі зсувом за схемою 7-6-7. У патенті США № 5,277,304 описано пачку з відкидною кришкою з сигаретами, яка призначена більш ніж для 20 або 25 сигарет та вміщує два окремо обгорнуті набори сигарет та щонайменше один вкладиш, закріплений усередині. У патенті США № 6,742,651 описано сигаретну картонну коробку з відкидною кришкою, яка вміщує декілька пачок сигарет із відкидними кришками. Існує потреба у пачках із відкидною кришкою з сигаретами або іншими курильними виробами, які не тільки забезпечують поліпшений захист, таким чином поліпшуючи свіжість курильних виробів, які містяться всередині, але й також забезпечують споживачеві полегшення доступу до курильних виробів, які містяться всередині. За цим винаходом створено пачку з відкидною кришкою з курильними виробами, яка включає в себе: розташовану знизу коробку; розташовану зверху відкидну кришку, яка з'єднана з розташованою знизу коробкою по лінії згину, яка проходить по задній стінці пачки з відкидною кришкою; та щонайменше два взаємно зсунуті у поздовжньому напрямку яруси курильних виробів, уміщені у розташованій знизу коробці, у якій кожний із щонайменше двох ярусів включає в себе окремо обгорнутий набір курильних виробів. Кожний із цих щонайменше двох взаємно зсунутих у поздовжньому напрямку ярусів може мати більш ніж один ряд курильних виробів. Наприклад, один або більше із цих щонайменше двох взаємно зсунутих у поздовжньому напрямку ярусів може мати два ряди курильних виробів. Кількість рядів курильних виробів у кожному із цих щонайменше двох взаємно зсунутих у поздовжньому напрямку ярусів може бути однаковою або різною. Наприклад, пачка з відкидною кришкою за цим винаходом може мати два взаємно 92762 4 зсунуті у поздовжньому напрямку яруси курильних виробів, з яких один ярус має один ряд курильних виробів, а інший ярус має два ряди курильних виробів. Оскільки споживачеві потрібно видалити тільки ту частину обгортки, яка охоплює один з окремо обгорнутих наборів курильних виробів, коли він бажає витягти курильний виріб з цього конкретного набора, то введення за варіантом, якому віддається перевага, щонайменше двох окремо обгорнутих наборів курильних виробів сприяє збереженню свіжості курильних виробів, які містяться у пачках із відкидною кришкою за цим винаходом, після першого відкривання пачки споживачем. Крім того, під час витягання споживачем курильних виробів із пачки з відкидною кришкою за цим винаходом, введення щонайменше двох окремо обгорнутих наборів курильних виробів також сприяє запобіганню пошкоджень курильних виробів, які залишаються у пачці. Окрема обгортка навколо набора курильних виробів для кожного із щонайменше двох ярусів за варіантом, якому віддається перевага, обмежує пересування курильних виробів усередині, таким чином зменшуючи ризик пошкодження курильних виробів внаслідок їх пересування усередині пачки з відкидною кришкою. Крім того, взаємний зсув ярусами у поздовжньому напрямку окремо обгорнутих наборів видовжених курильних виробів за варіантом, якому віддається перевага, полегшує споживачеві доступ до курильних виробів, які містяться у пачках із відкидною кришкою за цим винаходом. Для того, щоб забезпечити взаємний зсув у поздовжньому напрямку окремо обгорнутих наборів курильних виробів, дно розташованої знизу коробки може бути виконано ступінчастим, наприклад, шляхом введення ступінчастого вкладиша. Розташування кожного із щонайменше двох окремо обгорнутих наборів курильних виробів на різних сходинках вкладиша забезпечує взаємний зсув окремо обгорнутих наборів курильних виробів по висоті, таким чином утворюючи щонайменше два яруси курильних виробів. Альтернативно для того, щоб утворити щонайменше два яруси курильних виробів, коробка пачки з відкидною кришкою може мати нахилену нижню стінку, на якій стоять щонайменше два окремо обгорнуті набори курильних виробів. Наприклад, нижня кромка передньої стінки коробки пачки з відкидною кришкою за цим винаходом може мати зсув по висоті відносно нижньої кромки її задньої стінки так, що перший окремо обгорнутий набір курильних виробів, який стоїть на тій частині нижньої стінки коробки, яка прилягає до її передньої стінки, автоматично має зсув по висоті відносно другого окремо обгорнутого набора курильних виробів, який стоїть на тій частині нижньої стінки коробки, яка прилягає до її задньої стінки. За варіантом, якому віддається перевага, щонайменше два яруси курильних виробів утворені шляхом прикріплення щонайменше двох окремо обгорнутих наборів курильних виробів один до одного у взаємно зсунутому ярусами положенні. Ці окремо обгорнуті набори курильних виробів можуть бути прикріплені один до одного із застосу 5 ванням будь-яких придатних засобів, наприклад, шляхом нанесення клею на прилеглі поверхні сусідніх ярусів курильних виробів, розташованих у коробці. Залежно від потреб споживачів, ці щонайменше два яруси курильних виробів у пачці з відкидною кришкою за цим винаходом можуть за варіантом, якому віддається перевага, включати в себе окремо обгорнуті набори курильних виробів однакових або різних типів. Пачки з відкидною кришкою з курильними виробами за цим винаходом можуть, наприклад, вміщувати щонайменше два яруси курильних виробів, які включають в себе окремо обгорнуті набори курильних виробів різного розміру (різної довжини, різної товщини або як різної довжини, так і різної товщини). Альтернативно або додатково пачки з відкидною кришкою з курильними виробами за цим винаходом можуть вміщувати щонайменше два яруси курильних виробів, які включають в себе окремо обгорнуті набори курильних виробів із різними тютюновими сумішами або ароматизаторами. Наприклад, пачки з відкидною кришкою з курильними виробами за цим винаходом можуть включати в себе: один або більше ярусів, які включають в себе окремо обгорнутий набір сигарет типу "кінг сайз" (king size) (приблизно 84 мм завдовжки), разом з одним або декількома ярусами, які включають в себе окремо обгорнутий набір коротших сигарет (від приблизно 70 мм до приблизно 72 мм завдовжки) (тобто різної довжини); або один або більше ярусів, які включають в себе окремо обгорнутий набір сигарет типу "кінг сайз", разом з одним або декількома ярусами, які включають в себе окремо обгорнутий набір тонких сигарет типу "слім" (slim) тієї самої довжини (тобто різної товщини); або один або більше ярусів, які включають в себе окремо обгорнутий набір сигарет із підвищеним вмістом смол, разом з одним або декількома ярусами, які включають в себе окремо обгорнутий набір сигарет із нижчим вмістом смол (тобто з різними сумішами); або один або більше ярусів, які включають в себе окремо обгорнутий набір сигарет без ментолу, разом з одним або декількома ярусами, які включають в себе окремо обгорнутий набір сигарет із ментолом (тобто з різними сумішами); або один або більше ярусів, які включають в себе окремо обгорнутий набір сигарет типу "кінг сайз", разом з одним або декількома ярусами, які включають в себе окремо обгорнутий набір товщих, довшихсигарет із різними сумішами (тобто різної товщини, різної довжини та з різними сумішами). Зрозуміло, що конкретні приклади наведені вище лише з ілюстративною метою, і що ці щонайменше два яруси курильних виробів можуть включають в себе також інші потрібні комбінації різних типів виробів для куріння. Пачки з відкидною кришкою з курильними виробами за цим винаходом можуть мати щонайменше два яруси курильних виробів, кожний з яких включають в себе окремо обгорнутий набір кури 92762 6 льних виробів, причому верхні кінці цих щонайменше двох ярусів мають взаємний зсув у поздовжньому напрямку. Альтернативно пачки з відкидною кришкою з курильними виробами за цим винаходом можуть мати щонайменше два яруси курильних виробів, кожний з яких включає в себе окремо обгорнутий набір курильних виробів, причому верхні кінці та нижні кінці цих щонайменше двох ярусів мають взаємний зсув у поздовжньому напрямку. Наприклад, у одному з варіантів здійснення винаходу курильні вироби у кожному із щонайменше двох ярусів мають по суті однакову довжину, причому верхні кінці та нижні кінці окремо обгорнутих наборів курильних виробів мають взаємний зсув у поздовжньому напрямку. У іншому варіанті здійснення винаходу курильні вироби у кожному із щонайменше двох ярусів мають різну довжину, причому верхні кінці окремо обгорнутих наборів курильних виробів мають взаємний зсув у поздовжньому напрямку. Якщо пачки з відкидною кришкою з курильними виробами за цим винаходом можуть вміщувати щонайменше два яруси курильних виробів, які включають в себе окремо обгорнуті набори курильних виробів різної довжини, то для того, щоб забезпечити взаємний зсув у поздовжньому напрямку верхніх кінців цих щонайменше двох ярусів, коробка пачки з відкидною кришкою може просто мати нескошену плоску нижню стінку, на якій стоять нижні кінці щонайменше двох окремо обгорнутих наборів курильних виробів. У такому випадку різниця у довжині курильних виробів у окремо обгорнутих наборах спричиняє різницю у висоті цих щонайменше двох ярусів. Подібним чином ці щонайменше два яруси курильних виробів можуть включають в себе окремо обгорнуті набори, які мають однакову кількість або різні кількості та/або схеми розташування курильних виробів. Наприклад, пачки з відкидною кришкою з двадцятьма курильними виробами за цим винаходом можуть вміщувати два яруси курильних виробів, з яких один ярус включає в себе окремо обгорнутий набір із тринадцяти сигарет, розташованих за схемою 7-6, а інший ярус включає в себе окремо обгорнутий ряд із семи курильних виробів. Альтернативно пачки з відкидною кришкою з двадцятьма курильними виробами за цим винаходом можуть вміщувати два яруси курильних виробів, з яких один ярус включає в себе окремо обгорнутий набір з курильних виробів, розташованих за схемою 7-7, а інший ярус включає в себе окремо обгорнутий ряд із шести курильних виробів. У інших варіантах здійснення пачки з відкидною кришкою з двадцятьма курильними виробами за цим винаходом можуть вміщувати два яруси курильних виробів, з яких один ярус включає в себе окремо обгорнутий набір з дванадцяти курильних виробів, розташованих за схемою 6-6, а інший ярус включає в себе окремо обгорнутий ряд із восьми курильних виробів. За варіантом, якому віддається перевага, пачка з відкидною кришкою з двадцятьма курильними виробами за цим винаходом може вміщувати два 7 яруси сигарет, з яких один ярус включає в себе окремо обгорнутий набір із тринадцяти сигарет першого типу, які за варіантом, якому віддається перевага, розташовані за схемою 7-6, а інший ярус включає в себе окремо обгорнутий ряд із семи сигарет другого, іншого типу. За варіантом, якому віддається особлива перевага, перший тип сигарет являє собою сигарети типу "кінг сайз", які за варіантом, якому віддається перевага, мають довжину 84 мм , та другий тип сигарет являє собою коротші сигарети, які за варіантом, якому віддається перевага, мають довжину приблизно 70 мм . За варіантом, якому віддається перевага, пачка з відкидною кришкою вміщує два, три або чотири яруси курильних виробів. За варіантом, якому віддається більша перевага, пачка з відкидною кришкою вміщує два або три яруси курильних виробів. У випадку, якщо пачка з відкидною кришкою вміщує три яруси курильних виробів, то за варіантом, якому віддається перевага, кожен ярус курильних виробів включає в себе один окремо обгорнутий ряд курильних виробів. За одним із варіантів, якому віддається особлива перевага, пачка з відкидною кришкою вміщує три яруси курильних виробів,кожний з яких включає в себе один окремо обгорнутий ряд із семи курильних виробів. За іншим варіантом, якому віддається особлива перевага, пачка з відкидною кришкою вміщує два яруси курильних виробів, з яких один ярус включає в себе один окремо обгорнутий ряд із семи курильних виробів, а інший ярус включає в себе окремо обгорнутий набір із тринадцяти курильних виробів. За варіантом, якому віддається перевага, тринадцять курильних виробів розташовані за схемою 7-6. Ці курильні вироби можуть являти собою, наприклад, сигарети, сигари або сигарили. За варіантом, якому віддається перевага, курильні вироби являють собою сигарети. Зрозуміло, що шляхом відповідного вибору їхніх розмірів можуть бути виготовлені пачки з відкидною кришкою за цим винаходом для розташування різних кількостей сигарет звичайного розміру, довгих типу "кінг сайз", "супер кінг сайз" (super king size), та тонких типу "слім" або "супер слім". За варіантом, якому віддається перевага, пачки сигарет із відкидною кришкою за цим винаходом вміщують двадцять сигарет. Однак за необхідності можуть також бути виготовлені пачки сигарет із відкидною кришкою за цим винаходом, які вміщують більшу кількість сигарет, наприклад, 25 або 30 сигарет, або меншу кількість сигарет, наприклад, 17, 18 або 19 сигарет. За варіантом, якому віддається перевага, щонайменше два яруси курильних виробів вміщені у розташованій знизу коробці нерухомо. За варіантом, якому віддається перевага, пачка з відкидною кришкою з курильними виробами додатково включає в себе внутрішній каркас, встановлений у розташованій знизу коробці між розташованою знизу коробкою та щонайменше двома ярусами курильних виробів, а принаймні 92762 8 частина його виступає з коробки у простір, який у закритому стані є накритим кришкою. Цей внутрішній каркас може бути прикріплений до одного або більше із щонайменше двох ярусів курильних виробів та/або до коробки упаковки з відкидною кришкою із застосуванням будь-яких придатних засобів, наприклад, шляхом нанесення клею на його поверхню. За відсутності внутрішнього каркаса один або більше із щонайменше двох ярусів курильних виробів можуть бути прикріплені безпосередньо до розташованої знизу коробки шляхом, наприклад, нанесення придатного клею на внутрішню поверхню її бічних стінок. За варіантом, якому віддається перевага, пачка з відкидною кришкою має найвищий ярус курильних виробів, який прилягає до задньої стінки розташованої знизу коробки, та найнижчий ярус курильних виробів, який прилягає до передньої стінки розташованої знизу коробки. За варіантом, якому віддається перевага, кожний із щонайменше двох ярусів включає в себе набір курильних виробів, обгорнутих обгорткою, яка має знеміцнену лінію. Ця знеміцнена лінія може бути виконана шляхом штампування, рифлення, перфорування, видавлювання або інших видів обробки тиском, різанням та/або знеміцненням обгортки. Введення у конструкцію знеміцненої лінії у обгортці за варіантом, якому віддається перевага, полегшує знімання її частини споживачем, щоб одержати доступ до курильних виробів у цьому наборі. За варіантом, якому віддається перевага, знеміцнена лінія простягається навколо верхнього кінця окремо обгорнутого набора курильних виробів. За варіантом, якому віддається перевага, знеміцнена лінія у обгортці, яка обгортає ярус курильних виробів, ближній до передньої стінки коробки пачки з відкидною кришкою є невидимою споживачеві після відкривання пачки з відкидною кришкою. За варіантом, якому віддається перевага, кожний із щонайменше двох ярусів включає в себе набір курильних виробів, обгорнутих у складений лист металевої фольги або металізованого паперу. За варіантом, якому віддається перевага, кожний із щонайменше двох ярусів курильних виробів додатково включає в себе язичок, який за варіантом, якому віддається більша перевага, виступає вгору, прикріплений до верхнього кінця окремо обгорнутого набора курильних виробів. Під час користування споживач може потягнути за цей язичок, який виступає вгору, для того, щоб зняти верхню частину обгортки з набора і таким чином дістатися до курильних виробів усередині. Таким чином язичок, який виступає вгору, за варіантом, якому віддається перевага, полегшує знімання верхньої частини обгортки споживачем. За варіантом, якому віддається перевага, язичок утворює частину наклейки, нанесеної на верхній кінець окремо обгорнутого набора курильних виробів. У цьому випадку наклейка за варіантом, якому віддається перевага, також діє як "закупорювальний засіб", який сприяє утриманню верхнього кінця обгортки закритим. Таким чином набір обгорнутих курильних виробів залишається свіжим 9 доти, доки частина обгортки не буде навмисно знята споживачем. Нанесення наклейки на верхній кінець окремо обгорнутого набора курильних виробів є варіантом, якому віддається особлива перевага у випадках, якщо обгортка являє собою складений лист металевої фольги, металізованого паперу або іншого матеріалу. За необхідності ці щонайменше два яруси курильних виробів у пачці з відкидною кришкою з курильними виробами за цим винаходом можуть включати в себе окремо обгорнуті набори курильних виробів з різними обгортками. Ці обгортки з окремо обгорнутими наборами курильних виробів у щонайменше двох ярусах можуть, наприклад, бути виконані з різних матеріалів основи, мати різну товщину, різні кольори та/або мати різні тексти, логотипи або інші позначення, надруковані на них. Альтернативно або додатково для того, щоб розрізняти щонайменше два яруси курильних виробів, на верхні кінці окремо обгорнутих наборів курильних виробів можуть бути нанесені різні наклейки. Наприклад, ці окремо обгорнуті набори курильних виробів можуть бути "закупорені" наклейками, які мають різні форми, різні кольори та/або різні тексти, логотипи або інші позначення, надруковані на них. За необхідності ці щонайменше два яруси курильних виробів у пачці з відкидною кришкою з курильними виробами за цим винаходом включають в себе окремо обгорнуті набори курильних виробів різних типів, причому різні обгортки та/або різні наклейки за варіантом, якому віддається перевага, можуть бути застосовані для того, щоб розрізняти їх. Пачки з відкидною кришкою з курильними виробами за цим винаходом можуть мати по суті форму прямокутного паралелепіпеда з розташованими під прямим кутом поздовжніми та поперечними кромками. Альтернативно коробка та/або кришка пачок із відкидною кришкою з курильними виробами за цим винаходом може мати одну або більше заокруглених поздовжніх кромок, заокруглених поперечних кромок, скошених поздовжніх кромок та/або скошених поперечних кромок. Наприклад, шляхом згинання у відомий спосіб плоскої заготовки, з якої виготовлені коробка та кришка пачки, може, наприклад, бути виготовлена упаковка з відкидною кришкою та "закругленими кутами" для сигарет або інших виробів для куріння за цим винаходом. У випадку, якщо пачки з відкидною кришкою для курильних виробів за цим винаходом мають одну або більше заокруглених та/або скошених кромок, то загальна форма пачки з відкидною кришкою за варіантом, якому віддається перевага, є такою, що під час користування ця пачка може стояти прямо на основі розташованої знизу коробки. Пачка з відкидною кришкою може бути виготовлена з будь-яких придатних матеріалів, які включають, але не обмежені такими матеріалами, як, наприклад, картон, папір, пластик та/або метал. За варіантом, якому віддається перевага, пачка з відкидною кришкою виготовлена зі складеної плоскої заготовки, а за варіантом, якому віддається біль 92762 10 ша перевага, зі складеної плоскої картонної заготовки. За варіантом, якому віддається перевага, у коробці та/або кришці пачок з відкидною кришкою з курильними виробами за цим винаходом можуть бути виконані одне або більше віконець або вирізів для того, щоб надати споживачеві можливість бачити щонайменше два яруси курильних виробів, розташованих усередині, перед відкриванням пачки. За варіантом, якому віддається перевага, віконце або виріз виконані в бічній стінці пачки з відкидною кришкою. За необхідності віконця або вирізи можуть бути виконані у обох бічних стінках пачки. Виконанню щонайменше одного віконця або вирізу за варіантом, якому віддається особлива перевага, у випадку, якщо пачки з відкидною кришкою з курильними виробами за цим винаходом мають по суті той самий зовнішній вигляд, що й звичайні пачки сигарет із відкидною кришкою. Пачки з відкидною кришкою з курильними виробами за цим винаходом можуть бути обгорнуті у термоусадкову плівку або обгорнуті у звичайний спосіб у іншу прозору полімерну плівку, наприклад, поліетиленову або поліпропіленову. У випадку, якщо пачки з відкидною кришкою з курильними виробами мають зовнішню обгортку, то ця зовнішня обгортка може включати в себе розривальну стрічку. Лише у вигляді прикладу винахід далі описаний з посиланнями на прикладені фігури, на яких: Фіг.1 являє собою вид спереду у перспективі відкритої пачки сигарет із відкидною кришкою за першим варіантом здійснення цього винаходу; Фіг.2 являє собою збільшений вид ярусів курильних виробів у пачці сигарет із відкидною кришкою, показаній на Фіг.1; Фіг.3 являє собою вид зверху плоскої заготовки для виготовлення упаковки з відкидною кришкою за другим варіантом здійснення цього винаходу; Фіг.4 являє собою вид спереду у перспективі відкритої пачки сигарет із відкидною кришкою за третім варіантом здійснення цього винаходу; та Фіг.5 являє собою вид спереду у перспективі пачки із закритою відкидною кришкою, показаної на Фіг.4, у стані із закритою кришкою. Пачка сигарет із відкидною кришкою за першим варіантом здійснення цього винаходу, показана на Фіг.1, являє собою прямокутний паралелепіпед та в цілому включає в себе розташовану знизу коробку 2 та розташовану зверху відкидну кришку 4, яка з'єднана з розташованою знизу коробкою по горизонтальній лінії згину, яка проходить по задній стінці пачки. Розташована знизу коробка 2 та розташована зверху кришка в цілому мають ту саму конструкцію, що й коробка та кришка звичайної пачки сигарет із відкидною кришкою, яка має розташовані під прямим кутом вертикальні та горизонтальні кромки. Розташована знизу коробка 2 має передню стінку 8, праву бічну стінку 10, ліву бічну стінку, задню стінку та нижню стінку. Аналогічно кришка 4 має передню стінку 8а, праву бічну стінку 10а, ліву бічну стінку 12а та задню стінку 14а, які відповідно являють собою продовження аналогічно пронуме 11 рованих стінок розташованої знизу коробки 2, коли коробку 2 та кришку 4 повертають навколо лінії 6 згину з відкритого стану, показаного на Фіг.1, до закритого стану. Розташована зверху кришка 4 пачки з відкидною кришкою додатково включає в себе верхню стінку, яка розташована навпроти нижньої стінки розташованої знизу коробки 2 тоді, коли розташована зверху кришка 4 перебуває в закритому положенні, а також внутрішній клапан 16, який є продовженням передньої стінки 8а розташованої зверху кришки 2 та прикріплений до її внутрішньої поверхні. Як показано на Фіг.1, у розташовану знизу коробку 2 уміщені три яруси сигарет: найнижчий ярус 18, який прилягає до передньої стінки 8 розташованої знизу коробки 2, найвищий ярус 20, який прилягає до задньої стінки 14 розташованої знизу коробки 2, та центральний або середній ярус 22, розташований між найнижчим ярусом 18 та найвищим ярусом 20. Кожний ярус 18, 20 та 22 включає в себе ряд із семи сигарет (не показані), обгорнутий складеним листом металевої фольги або металізованого паперу. Таким чином, пачка з відкидною кришкою, показана на Фіг.1, вміщує в цілому двадцять одну сигарету, які розташовані у три окремо обгорнуті ступінчасто встановлені паралельні ряди. Знеміцнена лінія 24, виконана на листі металевої фольги або металізованого паперу (показана пунктирною лінією на Фіг.1), простягається навколо кожного ярусу 18, 20 та 22 поблизу до верхнього кінця ряду із семи сигарет. Ця знеміцнена лінія може бути виконана шляхом штампування, рифлення, перфорування, видавлювання або інших видів обробки тиском, різанням та/або іншими видами знеміцнення листа металевої фольги або металізованого паперу перед його складанням. Як показано на Фіг.2, кожний з ярусів 18, 20, 22 додатково включає в себе самоклейку зовнішню наклейку 28, яка простягається від верхнього кінця передньої стінки обгортки з металевої фольги або металізованого паперу над верхнім кінцем ряду із семи сигарет до верхнього кінця задньої стінки обгортки. Для спрощення самоклейкі зовнішні наклейки 28 на Фіг.1 не показані. Зовнішня наклейка 28 має нелипкий язичок 30, який виступає від неї вгору, назовні від обгорнутого ряду сигарет. Під час користування споживач тягне за цей язичок 30 для того, щоб відділити складений лист металевої фольги або металізованого паперу вздовж знеміцненої лінії 24, виконаної на них, і таким чином видалити верхню частину обгортки з ряду сигарет у цьому ярусі. Доти, доки верхня частина обгортки не буде видалена споживачем, щоб одержати доступ до обгорнутих нею верхніх кінців семи сигарет, зовнішня наклейка 28 за варіантом, якому віддається перевага, сприяє утриманню верхнього складеного кінця обгортки закритим. За необхідності язички 30 та/або зовнішні наклейки 28 на кожному з трьох ярусів 18, 20, 22 можуть мати, наприклад, різні розміри, кольори або форму. Пачка сигарет із відкидною кришкою, показана на Фіг.1, додатково включає в себе внутрішній каркас 26, який має передню стінку, праву бічну стінку, ліву бічну стінку, правий задній клапан стінки та 92762 12 лівий задній клапан стінки. Внутрішній каркас 26, встановлений у розташованій знизу коробці 2 між розташованою знизу коробкою 2 та трьома ярусами сигарет 18, 20 та 22 таким чином, що верхня його частина виступає з коробки 2 у простір, який є накритим кришкою 4 у закритому положенні. За необхідності внутрішній клапан 16 розташованої зверху кришки 4 може мати відомі засоби фіксації, які при використанні з взаємодіють зі стінками та/або іншими відомими засобами фіксації, виконаними на внутрішньому каркасі 26 пачки з відкидною кришкою (не показані), які сприяють утриманню розташованої зверху кришки 4 у закритому положенні, коли нижні кромки кришки стикаються з верхніми кромками стінок розташованої знизу коробки. На Фіг.1 знеміцнену лінію 24, яка простягається навколо найнижчого ярусу 18, видно крізь центральний виріз, виконаний у передній стінці внутрішнього каркаса 26. Однак за варіантом, якому віддається перевага, положення знеміцненої лінії 24 на листі металевої фольги або металізованого паперу найнижчого ярусу 18 є таким, що знеміцнена лінія розташована нижче нижнього краю 32 центрального вирізу у внутрішньому каркасі 26 таким чином, що його не видно споживачеві після відкривання пачки. Для утворення пачки з відкидною кришкою із сигаретами типу, показаного на Фіг.1, ряди із семи сигарет утворені та обгорнуті шляхом складання листа металевої фольги або металізованого паперу навколо кожного ряду у звичайний спосіб. Після цього окремо обгорнуті ряди із семи сигарет збирають у набори по три, надають взаємний зсув у поздовжньому напрямку для утворення трьох ярусів 18, 20, 22, показаних на Фіг.1, та прикріплюють один до одного із застосуванням клею. Після цього три яруси 18, 20, 22 вставляють разом із внутрішнім каркасом 26, прикріпленим до трьох ярусів 18, 20, 22 клеєм, у гніздо загортального барабана, обладнаного ділильним пристроєм з пересуванням між декількома позиціями. Перед вставлянням трьох ярусів 18, 20, 22 та внутрішнього каркаса 26 у це гніздо вкладають плоску картонну заготовку, яка має різні пластини та клапани, які при складанні вздовж відповідних ліній згину утворюють коробку 2 та кришку пачки з відкидною кришкою, показаної на Фіг.1. Під час пересування крок за кроком загортального барабана по колу від положення до положення плоска заготовка крок за кроком складається навколо трьох ярусів 18, 20, 22 сигарет та внутрішнього каркаса 26 з утворенням пачки з відкидною кришкою відомим у цій галузі техніки способом із застосуванням звичайного обладнання. Внутрішній каркас 26 може бути прикріплений досередини коробки 2 пачки з відкидною кришкою шляхом, наприклад, нанесення придатного клею на зовнішні поверхні внутрішнього каркаса та/або нанесення придатного клею на внутрішні поверхні пластин заготовки таким чином, що після складання вони утворюють бічні стінки коробки пачки з відкидною кришкою. На Фіг.3 показана видовжена плоска картонна заготовка 34 для виготовлення кришки та коробки пачки з відкидною кришкою за другим варіантом 13 здійснення винаходу. Заготовка 34 включає в себе різні панелі та клапани 36, 38, які при складанні вздовж відповідних ліній згину (показаних на Фіг.3 пунктирними лініями) утворюють відповідно розташовану зверху кришку та розташовану знизу коробку пачки сигарет із відкидною кришкою за другим варіантом здійснення винаходу. Кришка та коробка пачки сигарет із відкидною кришкою, утвореної із заготовки 34, показаної на Фіг.3, мають конструкцію, в цілому подібну до конструкції кришки 4 та коробки 2 пачки сигарет із відкидною кришкою за першим варіантом здійснення винаходу, показаним на Фіг.1. Однак у пачці сигарет із відкидною кришкою за другим варіантом здійснення винаходу і нижня задня кромка коробки, яка з'єднує задню стінку коробки з її нижньою стінкою, і верхня передня кромка кришки, яка з'єднує передню стінку кришки з її верхньою стінкою, є скошеними. Як показано на Фіг.3, заготовка 34 додатково має клапани 40, які затримують пил. Коли заготовку 34 складають, то ці клапани 40, які затримують пил, запобігають утворенню "щілин" у пачці з відкидною кришкою, крізь які під час користування можуть просипатися пасма сипкого тютюну із сигарет. Упаковка з відкидною кришкою за другим варіантом здійснення цього винаходу крок за кроком складена із заготовки 34, показаної на Фіг.3, навколо трьох ярусів сигарет та внутрішнього каркаса 26 у такий самий спосіб, що був попередньо описаний стосовно складання пачки з відкидною кришкою за першим варіантом здійснення цього винаходу, показаним на Фіг.1. На Фіг.4 та Фіг.5 показана пачка сигарет із відкидною кришкою за третім варіантом здійснення цього винаходу, яка включає в себе розташовану знизу коробку 42 та розташовану зверху кришку 44, які мають конструкцію, в цілому подібну до конструкції розташованої знизу коробки 2 та розташованої зверху кришки 4 пачки сигарет із відкидною кришкою за першим варіантом здійснення винаходу, показаним на Фіг.1. Однак, як показано на Фіг.5, у пачці сигарет із відкидною кришкою за третім варіантом здійснення цього винаходу верхня передня кромка кришки 44, яка з'єднує передню стінку кришки 44 з її верхньою стінкою, є скошеною. Як показано на Фіг.4, у розташованій знизу коробці 42 уміщені два яруси сигарет: найнижчий ярус 46, який прилягає до передньої стінки розташованої знизу коробки 42, та найвищий ярус 48, який прилягає до задньої стінки розташованої знизу коробки 42. Найвищий ярус 48 включає в себе набір із тринадцяти сигарет типу "кінг сайз" (не показані), розташованих у два паралельні ряди зі зсувом за схемою 7-6 та обгорнутих складеним листом металевої фольги або металізованого паперу. Найнижчий ярус 46 включає в себе ряд із семи коротших сигарет (не показані), обгорнутих складеним листом металевої фольги або металізованого паперу. Таким чином, пачка з відкидною кришкою, показана на Фіг.4, в цілому вміщує двадцять сигарет. Як і у першому варіанті здійснення винаходу, показаному на Фіг.1, на листі металевої фольги 92762 14 або металізованого паперу виконана знеміцнена лінія (не показана), яка простягається навколо кожного з двох ярусів 46, 48 поблизу до верхніх кінців сигарет. Крім того, як описано вище, кожний з двох ярусів 46, 48 додатково включає в себе самоклейку зовнішню наклейку 28 з нелипким язичком 30, який виступає вгору, яка простягається від верхнього кінця передньої стінки обгортки з металевої фольги або металізованого паперу над верхнім кінцем ряду сигарет до верхнього кінця задньої стінки обгортки. Пачка сигарет із відкидною кришкою, показана на Фіг.4 та Фіг.5, яка додатково включає в себе внутрішній каркас 26, може бути виконана у спосіб, подібний до описаного вище стосовно пачки сигарет із відкидною кришкою за першим варіантом здійснення цього винаходу, показаного на Фіг.1 та Фіг.2. Однак окремо обгорнутий набір із тринадцяти сигарет типу "кінг сайз" та окремо обгорнутий ряд із семи коротших сигарет прикріплені один до одного із застосуванням клею таким чином, що нижні кінці сигарет типу "кінг сайз" та коротших сигарет розташовані на одному рівні. Завдяки різниці у довжині сигарет верхні кінці найнижчого ярусу 46 та найвищого ярусу 48 мають взаємний зсув у поздовжньому напрямку, як показано на Фіг.4. Таким чином, за варіантом, якому віддається перевага, загальна висота пачки сигарет із відкидною кришкою за третім варіантом здійснення цього винаходу, показаним на Фіг.4 та Фіг.5, по суті є такою самою, як у звичайної пачки сигарет із відкидною кришкою - приблизно 88 мм . За необхідності коробки з відкидною кришкою з курильними виробами за першим, другим та третім варіантами здійснення цього винаходу можуть бути обгорнуті у термоусадкову плівку або обгорнуті звичайним способом у іншу прозору полімерну плівку, наприклад, поліетиленову або поліпропіленову. У випадку, якщо пачки з відкидною кришкою за цим винаходом мають зовнішню обгортку, то ця зовнішня обгортка за варіантом, якому віддається перевага, має розривальну стрічку, а за варіантом, якому віддається більша перевага, розривальну стрічку, яка простягається навколо пачки у поздовжньому напрямку; звичайно ж розривальні стрічки у зовнішніх обгортках для пачок сигарет із відкидною кришкою простягаються навколо пачки у поперечному напрямку. В той час як пачка із відкидною кришкою із сигаретами за першим варіантом здійснення цього винаходу, показаним на Фіг.1, вміщує три яруси сигарет, причому кожен ярус включає в себе один ряд із семи сигарет, пачка сигарет із відкидною кришкою за третім варіантом здійснення цього винаходу, показаним на Фіг.4, вміщує два яруси сигарет, причому один ярус включає в себе набір із тринадцяти сигарет, а інший ярус включає в себе один ряд із семи сигарет. Виходячи з цього, зрозуміло, що пачки з відкидною кришкою за цим винаходом, які вміщують різну кількість ярусів курильних виробів, різну кількість курильних виробів в кожному ярусі та/або різні типи курильних виробів в кожному ярусі, можуть бути виготовлені аналогічними способами. 15 З викладеного вище опису зрозуміло, що за цим винаходом за варіантом, якому віддається перевага, створено нову конструкцію пачки з відкидною кришкою з курильними виробами, що включає в себе: розташовану знизу коробку; розташовану зверху відкидну кришку, яка з'єднана з 92762 16 розташованою знизу коробкою по лінії згину, яка проходить по задній стінці пачки з відкидною кришкою; та щонайменше два взаємно зсунуті у поздовжньому напрямку окремо обгорнуті набори курильних виробів, які знаходяться у розташованій знизу коробці. 17 92762 18 19 Комп’ютерна верстка Л. Ціхановська 92762 Підписне 20 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
