Вимірювач концентрації спирту в розчині

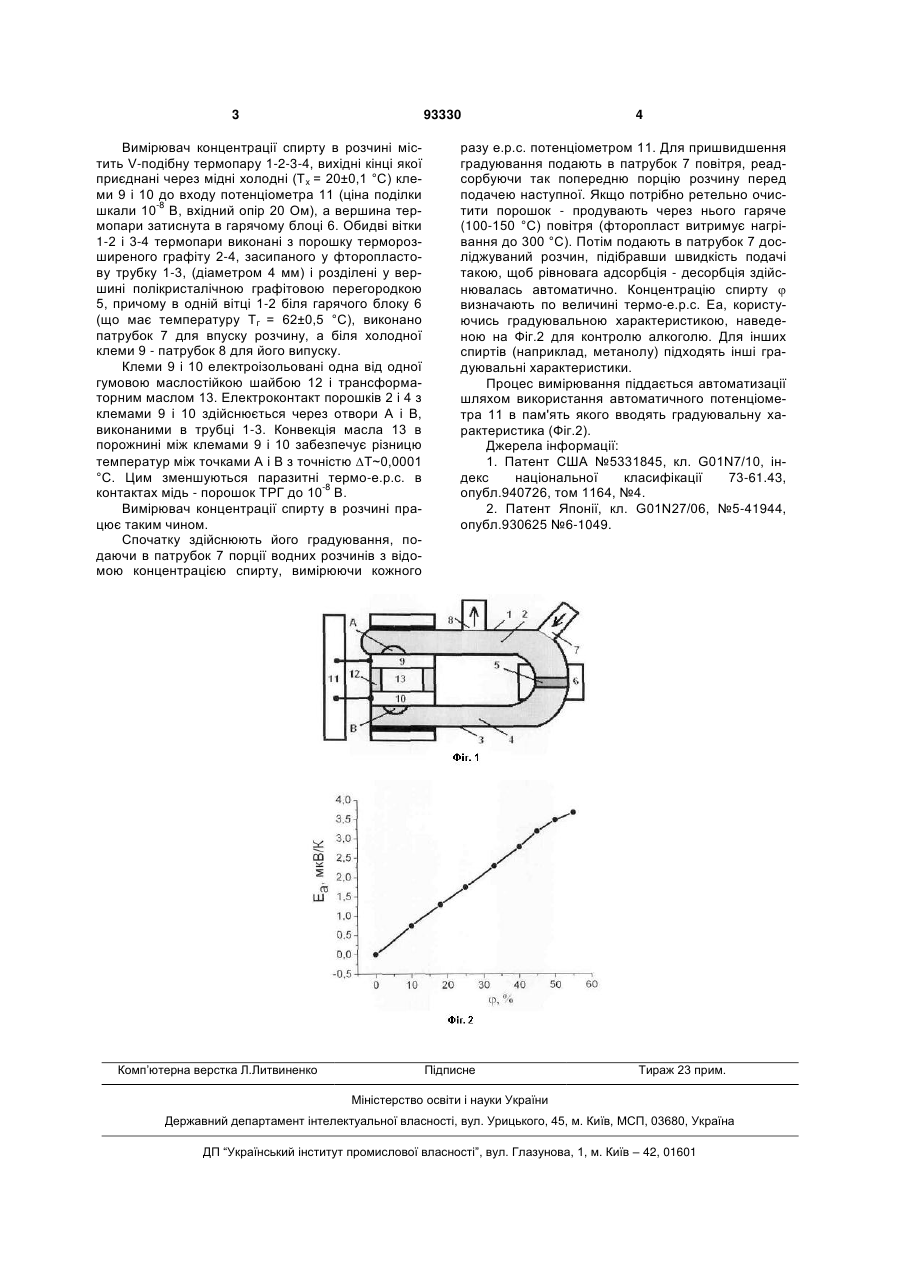

Вимірювач концентрації спирту в розчині, що містить V-подібну термопару, вихідні кінці якої приєднані через мідні холодні клеми до входу потенціометра, а вершина термопари затиснута в гарячому блоці, який відрізняється тим, що обидві гілки термопари виконані з порошку терморозширеного графіту, засипаного у фторопластову трубку, і розділені у вершині полікристалічною графітовою перегородкою, причому в одній гілці біля гарячого блока виконано патрубок для впуску розчину, а біля холодної клеми - патрубок для його випуску. (19) (21) a201003143 (22) 18.03.2010 (24) 25.01.2011 (46) 25.01.2011, Бюл.№ 2, 2011 р. (72) КОПАНЬ ВАСИЛЬ СТЕПАНОВИЧ, ХУТОРЯНСЬКА НІНА ВОЛОДИМИРІВНА, КОПАНЬ ЮРІЙ ВАСИЛЬОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ТАРАСА ШЕВЧЕНКА (56) US 2007092770 A1, 26.04.2007 JP 5041944 B, 25.06.1993 JP 3273151 A, 04.12.1991 3 93330 Вимірювач концентрації спирту в розчині містить V-подібну термопару 1-2-3-4, вихідні кінці якої приєднані через мідні холодні (Tx = 20±0,1 °С) клеми 9 і 10 до входу потенціометра 11 (ціна поділки -8 шкали 10 В, вхідний опір 20 Ом), а вершина термопари затиснута в гарячому блоці 6. Обидві вітки 1-2 і 3-4 термопари виконані з порошку терморозширеного графіту 2-4, засипаного у фторопластову трубку 1-3, (діаметром 4 мм) і розділені у вершині полікристалічною графітовою перегородкою 5, причому в одній вітці 1-2 біля гарячого блоку 6 (що має температуру Tг = 62±0,5 °С), виконано патрубок 7 для впуску розчину, а біля холодної клеми 9 - патрубок 8 для його випуску. Клеми 9 і 10 електроізольовані одна від одної гумовою маслостійкою шайбою 12 і трансформаторним маслом 13. Електроконтакт порошків 2 і 4 з клемами 9 і 10 здійснюється через отвори А і В, виконаними в трубці 1-3. Конвекція масла 13 в порожнині між клемами 9 і 10 забезпечує різницю температур між точками А і В з точністю Т~0,0001 °С. Цим зменшуються паразитні термо-е.р.с. в контактах мідь - порошок ТРГ до 10-8 В. Вимірювач концентрації спирту в розчині працює таким чином. Спочатку здійснюють його градуювання, подаючи в патрубок 7 порції водних розчинів з відомою концентрацією спирту, вимірюючи кожного Комп’ютерна верстка Л.Литвиненко 4 разу е.р.с. потенціометром 11. Для пришвидшення градуювання подають в патрубок 7 повітря, реадсорбуючи так попередню порцію розчину перед подачею наступної. Якщо потрібно ретельно очистити порошок - продувають через нього гаряче (100-150 °С) повітря (фторопласт витримує нагрівання до 300 °С). Потім подають в патрубок 7 досліджуваний розчин, підібравши швидкість подачі такою, щоб рівновага адсорбція - десорбція здійснювалась автоматично. Концентрацію спирту  визначають по величині термо-е.р.с. Еа, користуючись градуювальною характеристикою, наведеною на Фіг.2 для контролю алкоголю. Для інших спиртів (наприклад, метанолу) підходять інші градуювальні характеристики. Процес вимірювання піддається автоматизації шляхом використання автоматичного потенціометра 11 в пам'ять якого вводять градуювальну характеристика (Фіг.2). Джерела інформації: 1. Патент США №5331845, кл. G01N7/10, індекс національної класифікації 73-61.43, опубл.940726, том 1164, №4. 2. Патент Японії, кл. G01N27/06, №5-41944, опубл.930625 №6-1049. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
