Двохосьовий шарнір
Формула / Реферат
Двохосьовий шарнір, який відрізняється тим, що тіло шарніра (2) зафіксовано з можливістю повороту на центральній осі (1), на якій також установлене колесо (3) з гвинтом (4) та внутрішнім зубчастим зачепленням (5), тоді як у тіло шарніра (2) по напрямній (8) рухливо встановлений ковзний блок (7), у який установлена стопорна шпилька (6), і на тіло шарніра (2) установлена з можливістю повороту зовнішня оболонка шарніра (9), що притискається важелем (10) з ексцентриком (11) поверх кріплення (12), а також дисковою пружиною (13) і радіальним зубчастим зачепленням (14) до тіла шарніра (2), і вона приєднана за допомогою центрального болта (15) до ковзного блока (7), між яким і тілом шарніра (2) вставлена внутрішня пружина, що розширюється, (16), тоді як між тілом шарніра (2) і зовнішньою оболонкою шарніра (9) вставлена зовнішня пружина, що розширюється, (17), і тіло шарніра захищене ковпаком (18).
Текст

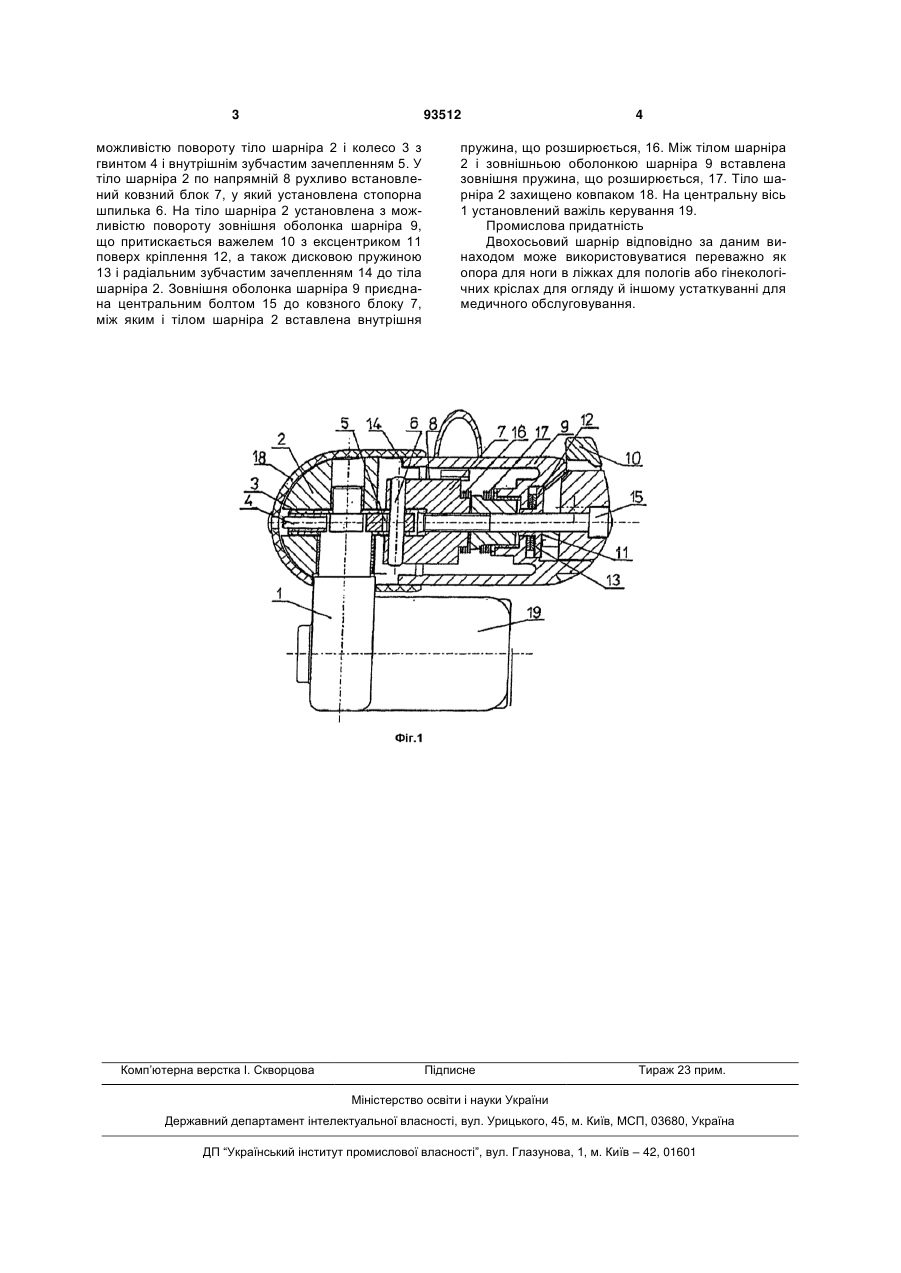

Двохосьовий шарнір, який відрізняється тим, що тіло шарніра (2) зафіксовано з можливістю повороту на центральній осі (1), на якій також уста 3 93512 можливістю повороту тіло шарніра 2 і колесо 3 з гвинтом 4 і внутрішнім зубчастим зачепленням 5. У тіло шарніра 2 по напрямній 8 рухливо встановлений ковзний блок 7, у який установлена стопорна шпилька 6. На тіло шарніра 2 установлена з можливістю повороту зовнішня оболонка шарніра 9, що притискається важелем 10 з ексцентриком 11 поверх кріплення 12, а також дисковою пружиною 13 і радіальним зубчастим зачепленням 14 до тіла шарніра 2. Зовнішня оболонка шарніра 9 приєднана центральним болтом 15 до ковзного блоку 7, між яким і тілом шарніра 2 вставлена внутрішня Комп’ютерна верстка І. Скворцова 4 пружина, що розширюється, 16. Між тілом шарніра 2 і зовнішньою оболонкою шарніра 9 вставлена зовнішня пружина, що розширюється, 17. Тіло шарніра 2 захищено ковпаком 18. На центральну вісь 1 установлений важіль керування 19. Промислова придатність Двохосьовий шарнір відповідно за даним винаходом може використовуватися переважно як опора для ноги в ліжках для пологів або гінекологічних кріслах для огляду й іншому устаткуванні для медичного обслуговування. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBiaxial joint
Автори англійськоюBoruta Ivan, Mil Peter, Fabriger Rene
Назва патенту російськоюДвухосный шарнир
Автори російськоюБорута Иван, Мил Петр, Фабригер Рене
МПК / Мітки
МПК: F16M 11/00, A61G 15/00, A61G 13/00, F16C 11/10
Мітки: шарнір, двохосьовий
