Бронефутуровка шарового млина

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 9368

Опубліковано: 30.09.1996

Автори: Мельник Микола Степанович, Коняхін Анатолій Петрович, Гардаш Микола Кіндратович, Заворотній Микола Васильович, Ширяев Андрій Андрійович, Колос Виктор Петрович

Завантажити PDF файл.

Формула / Реферат

Бронефутеровка шаровой мельницы, состоящая из плит, укрепленных на внутренней поверхности барабана и образующих в поперечном сечении профиль мельницы некруглой формы, отличающаяся тем, что, с целью снижения трудоемкости монтажа, повышения надежности работы футеровки, плиты в поперечном сечении выполнены в форме сегмента с выемкой под плиту со стороны опорной поверхности.

Текст

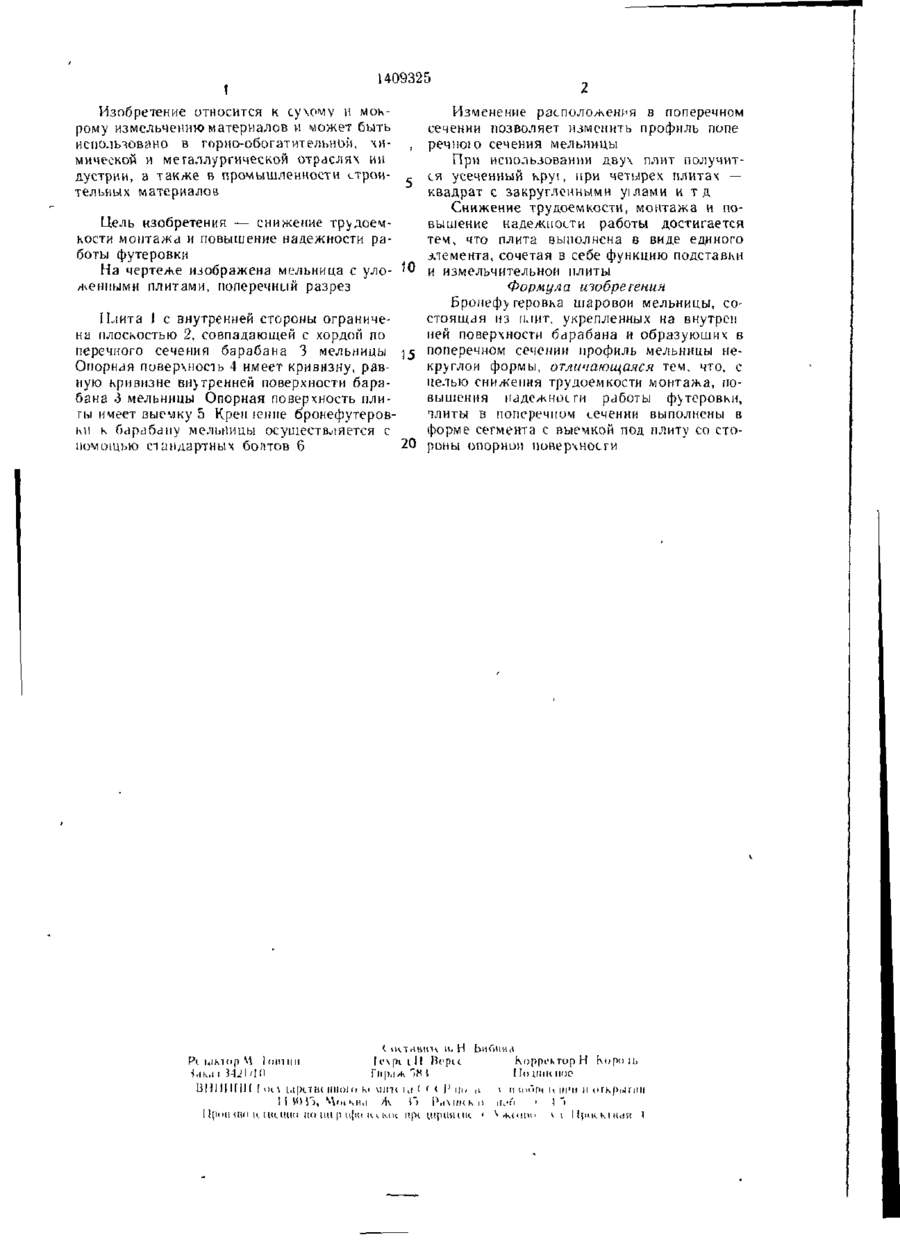

Изобретение относится к бронефутеровкам шаровых мельниц и может быть не пользовано в горно-обогатительной, химической и металлургической отраслях индустрии, а также в промышленности строительных материалов Цель изобретения состоит в снижении трудоемкости монтажа и повышении надежности работы футеровки за счет того, что плиты выполнены в поперечном сечении в форме сегмента с выемкой со стороны опорной поверхности Плита і с внутренней стороны ограничена плоскостью 2, совпадающей с хордой поперечною сечения барабана 3 мельницы Опорная поверхность 4 имеет кривизну, равную кривизне внутренней поверхности барабана 3 мельницы. Опорная поверхность футеровки имеем выемку 5 Крепление бронефутеровки к барабану мельницы осуществляется с по мощью стандартных болтов 6 1 ил (Л с© GO СЛ a < Г\ 1409325 t Изобретение относится к сухому и мокИзменение расположения в поперечном рому измельчению материалов и может быть сечении позволяет изменить профиль попе использовано в горно-обогатительной, хиречною сечения мельницы мической и металлургической отраслях ии При использовании двух плит получитдустрии, а также в промышленности строися усеченный круї, при четырех плитах — тельных материалов квадрат с закругленными уїлами и т д Снижение трудоемкости, монтажа и поЦель изобретения — снижение трудоемвышение надежности работы достигается кости монтажа и повышение надежности ратем, что плита выполнена в виде единого боты футеровки элемента, сочетая в себе функцию подставки На чертеже изображена мельница с улои измельчительиои плиты женными плитами, поперечный разрез Формул а изобре гения Бронефу геровка шаровой мельницы, состоящая из плит, укрепленных на внутрсн Плита I с внутренней стороны ограниченей поверхности барабана и образующих в на плоскостью 2, совпадающей с хордой по поперечном сечении профиль мельницы неперечного сечения барабана 3 мельницы круглои формы, отличающаяся тем, что, с Опорная поверхность 4 имеет кривизну, равцелью снижения трудоемкости монтажа, поную кривизне внутренней поверхности баравышения надежное ги рлботы футеровки, бана 3 мельницы Опорная поверхность плиплиты в поперечном сечении выполнены в гы имеет выемку 5 Креп іеппе бронефутеровформе сегмента с выемкой под плиту со стоки к барабану мельницы осуществляется с помощью стандартных болтов 6 20 роны опорной поверхности и, И Ьиинн.1 I t ' \ p i і II Б е р н К о р р е к т о р Н Кори Гнр.іж 1Н і I In и н к мое Рс uikiop \\ 1

Дивитися

Додаткова інформація

Назва патенту англійською

Armored lining of ball mill

Автори англійською

Koniakhin Anatolii Petrovych, Shyriaev Andrii Andriiovych, Zavorotnii Mykola Vasyliovych, Hardash Mykola Kindratovych, Kolos Viktor Petrovych, Melnyk Mykola Stepanovych

Назва патенту російською

Бронефутеровка шаровой мельницы

Автори російською

Коняхин Анатолий Петрович, Ширяев Андрей Андреевич, Заворотний Никорлай Васильевич, Гардаш Николай Кондратович, Колос Виктор Петрович, Мельник Николай Степанович

МПК / Мітки

Автори: Гавриленко Микола Георгійович, Деревянко Василь Іванович, Малий Юрій Георгійович, Ютаєв Володимир Олександрович, Поляков Володимир Миколайович, Шпачук Олександр Олександрович, Стьопіна Алла Ільінічна, Кокін Володимир Михайлович

МПК: B02C 17/22

Мітки: барабанного, бронефутеровка, млина

Формула / Реферат:

(57) 1. Бронефутеровка барабанной мельницы, содержащая футеровочные элементы из сортового проката, имеющие головку волнового профиля, основание и узел крепления, отличающаяся тем, что, с целью повышения долговечности футеровки и качества дробления, поверхность головки выполнена с продольными чередующимися гребнями и впадинами одинакового радиуса кривизны, при этом впадины выполнены с уменьшающейся глубиной, считая от вершины головки в...
