Кривошипно-коромисловий механізм
Формула / Реферат
Кривошипно-коромисловий механізм, який складається з кривошипа і коромисла, який відрізняється тим, що на кривошипі жорстко закріплено синтезований кулачок з віссю обертання, до якої приєднаний камінь, в отворі якого розташований рухомий шатун змінної довжини, який з одного кінця шарнірно з'єднаний з коромислом, а інший його кінець містить пружину та ролик, який має можливість беззазорно обкочуватися по синтезованому кулачку внаслідок замикання пружиною.
Текст

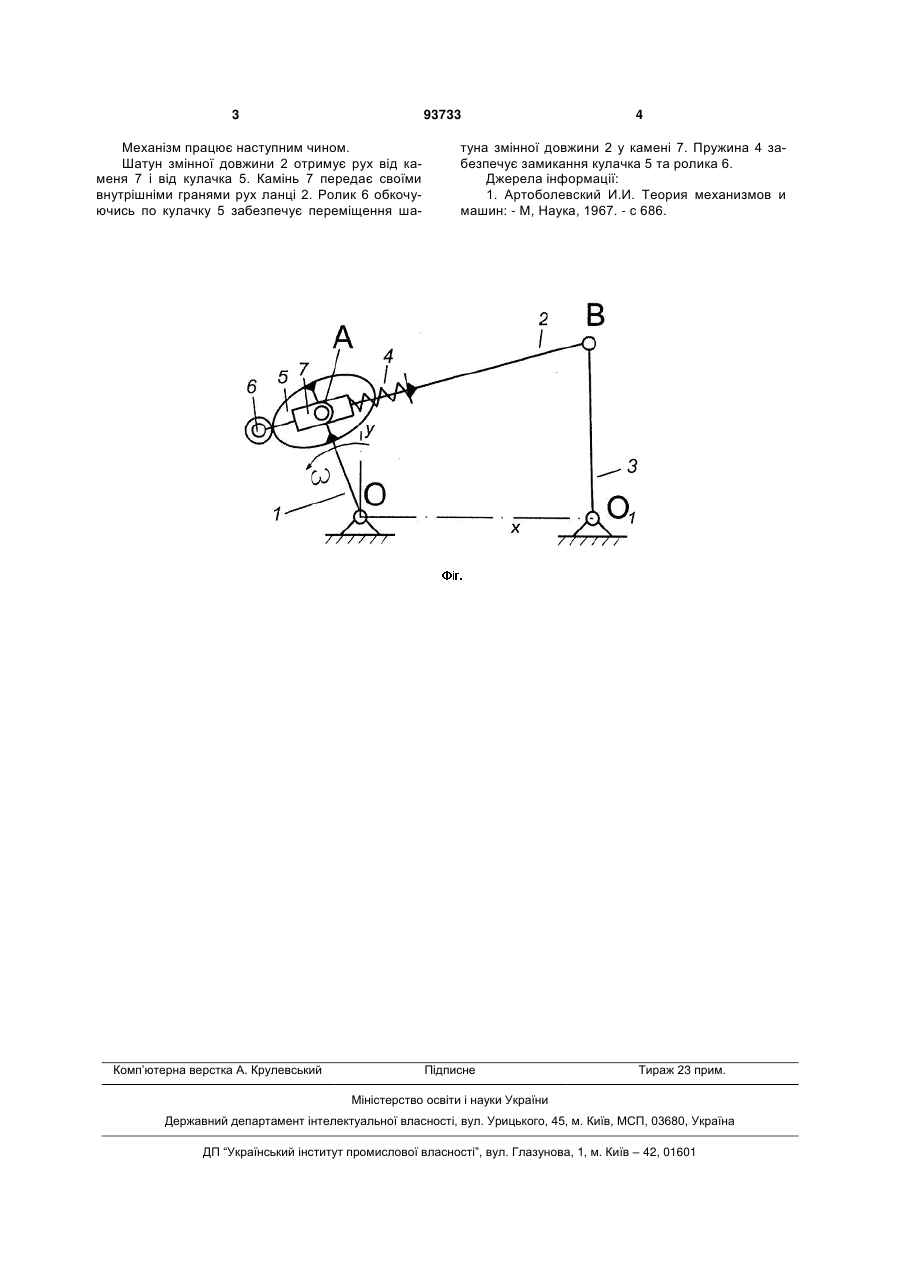

Кривошипно-коромисловий механізм, який складається з кривошипа і коромисла, який відрізняється тим, що на кривошипі жорстко закріплено синтезований кулачок з віссю обертання, до якої приєднаний камінь, в отворі якого розташований рухомий шатун змінної довжини, який з одного кінця шарнірно з'єднаний з коромислом, а інший його кінець містить пружину та ролик, який має можливість беззазорно обкочуватися по синтезованому кулачку внаслідок замикання пружиною. (19) (21) a200902699 (22) 24.03.2009 (24) 10.03.2011 (46) 10.03.2011, Бюл.№ 5, 2011 р. (72) МАЦА РОМАН СТЕПАНОВИЧ (73) УКРАЇНСЬКА АКАДЕМІЯ ДРУКАРСТВА (56) UA 37426 U; 25.11.2008 SU 1469227 A1; 30.03.1989 UA 71732 A; 15.12.2004 SU 1250757 A1; 15.08.1986 SU 539195; 15.12.1976 SU 542856; 28.02.1977 CA 2213599; 14.04.1999 3 93733 Механізм працює наступним чином. Шатун змінної довжини 2 отримує рух від каменя 7 і від кулачка 5. Камінь 7 передає своїми внутрішніми гранями рух ланці 2. Ролик 6 обкочуючись по кулачку 5 забезпечує переміщення ша Комп’ютерна верстка А. Крулевський 4 туна змінної довжини 2 у камені 7. Пружина 4 забезпечує замикання кулачка 5 та ролика 6. Джерела інформації: 1. Артоболевский И.И. Теория механизмов и машин: - М, Наука, 1967. - с 686. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCrank-and-rocker mechanism
Автори англійськоюMatsa Roman Stepanovych
Назва патенту російськоюКривошипно-коромысловый механизм
Автори російськоюМаца Роман Степанович
МПК / Мітки
МПК: F16H 21/00, F16F 15/00, F16C 7/00
Мітки: механізм, кривошипно-коромисловий
