Пружно-кулачкова муфта

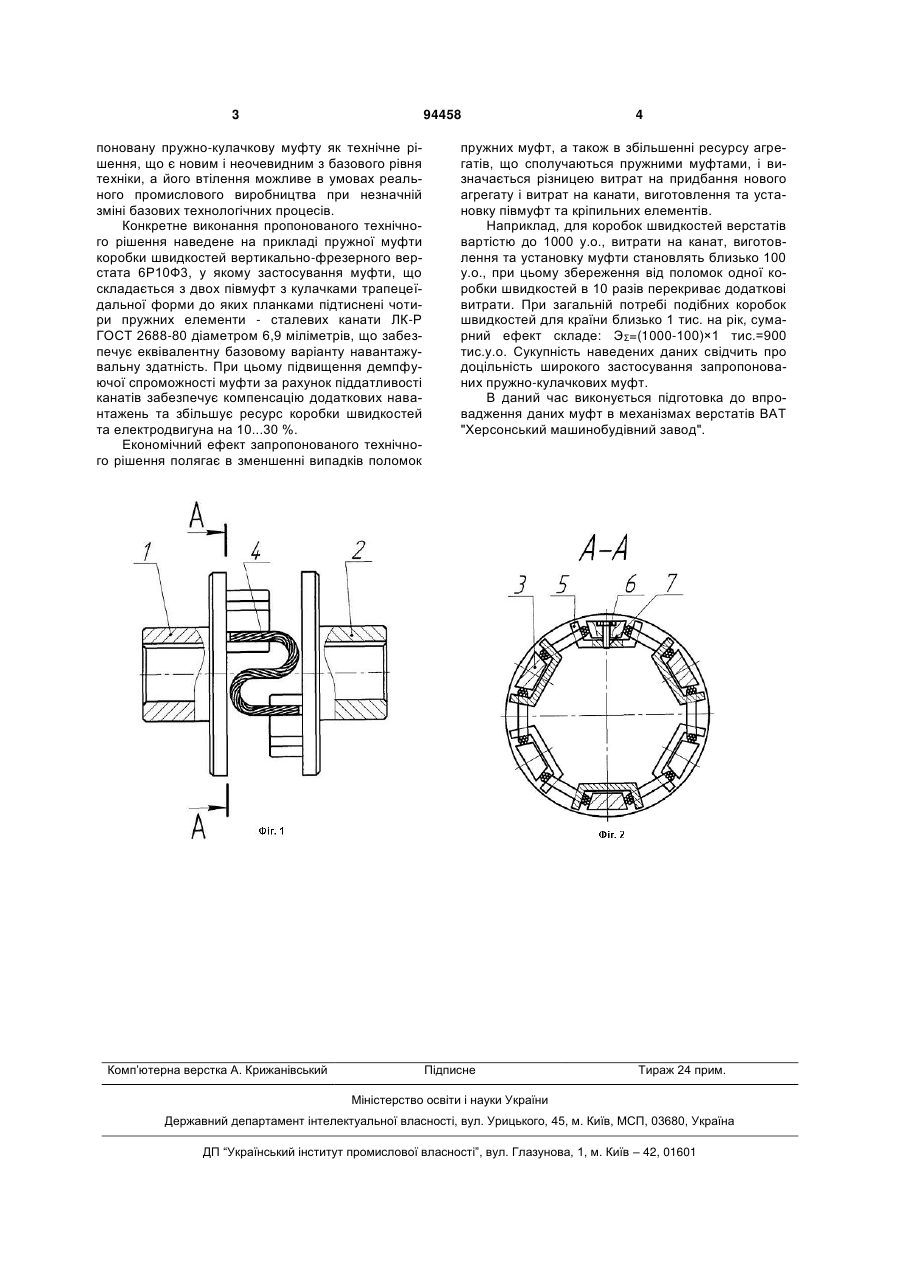

Пружно-кулачкова муфта, яка містить дві півмуфти з кулачками трапецеїдальної форми, що сполучені пружними елементами, які сполучені з кулачками за допомогою планок, яка відрізняється тим, що пружними елементами є канати sподібної форми, які мають можливість деформації. (19) (21) a200814030 (22) 05.12.2008 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) ПРОЦЕНКО ВЛАДИСЛАВ ОЛЕКСАНДРОВИЧ, НАСТАСЕНКО ВАЛЕНТИН ОЛЕКСІЙОВИЧ (73) ХЕРСОНСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, ХЕРСОНСЬКИЙ ПОЛІТЕХНІЧНИЙ КОЛЕДЖ ОДЕСЬКОГО НАЦІОНАЛЬНОГО ПОЛІТЕХНІЧНОГО УНІВЕРСИТЕТУ (56) SU 969997; 30.10.1982 UA 12079 U; 15.01.2006 SU 253498; 30.09.1969 3 94458 поновану пружно-кулачкову муфту як технічне рішення, що є новим і неочевидним з базового рівня техніки, а його втілення можливе в умовах реального промислового виробництва при незначній зміні базових технологічних процесів. Конкретне виконання пропонованого технічного рішення наведене на прикладі пружної муфти коробки швидкостей вертикально-фрезерного верстата 6Р10Ф3, у якому застосування муфти, що складається з двох півмуфт з кулачками трапецеїдальної форми до яких планками підтиснені чотири пружних елементи - сталевих канати ЛК-Р ГОСТ 2688-80 діаметром 6,9 міліметрів, що забезпечує еквівалентну базовому варіанту навантажувальну здатність. При цьому підвищення демпфуючої спроможності муфти за рахунок піддатливості канатів забезпечує компенсацію додаткових навантажень та збільшує ресурс коробки швидкостей та електродвигуна на 10...30 %. Економічний ефект запропонованого технічного рішення полягає в зменшенні випадків поломок Комп’ютерна верстка А. Крижанівський 4 пружних муфт, а також в збільшенні ресурсу агрегатів, що сполучаються пружними муфтами, і визначається різницею витрат на придбання нового агрегату і витрат на канати, виготовлення та установку півмуфт та кріпильних елементів. Наприклад, для коробок швидкостей верстатів вартістю до 1000 у.о., витрати на канат, виготовлення та установку муфти становлять близько 100 у.о., при цьому збереження від поломок одної коробки швидкостей в 10 разів перекриває додаткові витрати. При загальній потребі подібних коробок швидкостей для країни близько 1 тис. на рік, сумарний ефект складе: ЭΣ=(1000-100)×1 тис.=900 тис.у.о. Сукупність наведених даних свідчить про доцільність широкого застосування запропонованих пружно-кулачкових муфт. В даний час виконується підготовка до впровадження даних муфт в механізмах верстатів ВАТ "Херсонський машинобудівний завод". Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
