Барабанна машина

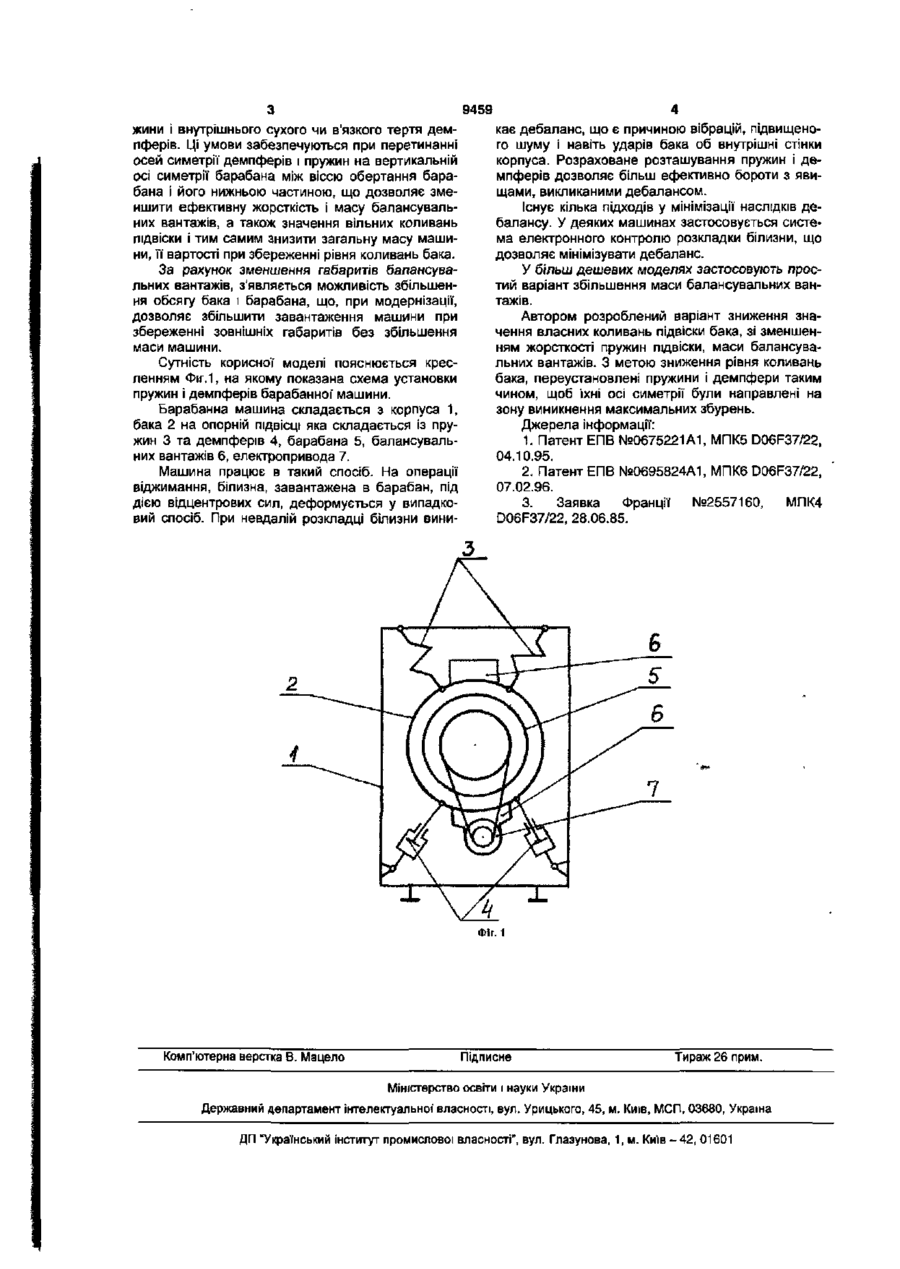

Барабанна машина, що містить бак, перфорований барабан, установлений з можливістю обертання у баку, циліндричні пружини, демпфери, електродвигун, корпус, люк для завантаження білизни, яка відрізняється тим, що демпфери і циліндричні пружини укріплені так, що їх осі симетрії перетинаються на вертикальній осі симетрії барабана, нижче його осі обертання. Корисна модель відноситься до області прання, зокрема до пральних машин, їхнім конструктивним елементам. Відома опора бака пральної машини [1], що містить корпус, бак з перфорованим барабаном, систему підвіски бака, електропривод. Система підвіски складається з циліндричних пружин, складно зчленованих демпферів, фрикційні елементи, кількість яких досягає чотирьох на кожен демпфер, здійснюють складний коливально-обертальний рух. Недоліком даної барабанної машини є складність рішення, недостатня надійність конструкції, висока ціна. Відомий пристрій гасіння вібрацій барабанної машини [2], що містить корпус, бак з перфорованим барабаном, систему підвіски бака, тощо. Пристрій підвіски являє собою чотири телескопічних демпфери, які установлені під балансувальним вантажем, що одночасно є елементом кріплення бака в його нижній частині. Недоліком цієї барабанної машини є велика маса балансувального вантажу і відповідно велика маса пральної машини, а також громіздкість рішення, що утрудняє розміщення привода, зливального насоса, тощо. Як прототип обрана система кріплення барабана пральної машини [3]. Система кріплення барабана машини складається з чотирьох демпферів установлених на днище корпуса. Причому, два демпфери встановлені під кутом 15° градусів до вертикалі, закріплені на нижній частині бака, а два інших установлені під кутом 60" градусів до вертикалі і закріплені на електроприводі Бак підвішений на циліндричних пружинах. До недоліків даного рішення варто віднести підвищення вартості за рахунок збільшення числа демпферів і складності їх установки і ремонту. Задачею, на рішення якої направляється корисна модель, що заявляється, є зниження маси машини і, як наслідок, зниження вартості, без збільшення рівня коливань і вібрацій бака. Технічний результат, що може бути отриманий при здійсненні корисної моделі, складається у підвищенні ефективності дії опорної системи кріплення барабана і спрощенні її конструкції. Рішення характеризується наступними відмітними ознаками. Барабанна машина містить бак, перфорований барабан, установлень з можливістю обертання в баці, циліндричні пружини, демпфери, електродвигун, корпус, люк для завантаження білизни. Ознаки, що відрізняють корисну модель від прототипу, наступні. Демпфери і циліндричні пружини укріплені так, що їх осі симетрії перетинаються на вертикальній осі симетрії* барабана нижче його осі обертання. Між сукупністю істотних ознак корисної моделі, що заявляється, і технічним результатом, що досягається, існує причинно-наслідковий зв'язок, який полягає в тім, що здійснення корисної моделі дозволяє підвищити ефективність дії опорної системи кріплення барабана і спростити її конструкцію. Це досягається шляхом більш ефективного розсіювання енергії збурюючих сил, які виникають у зоні між віссю обертання барабана і його нижньою частиною і зв'язаних з нерівномірністю розподілу білизни. Процес протікає за рахунок перерозподілу потенційної і кінетичної енергії. Це відбувається за рахунок внутрішнього тертя пру ю О) 9459 жини і внутрішнього сухого чи в'язкого тертя демпферів. Ці умови забезпечуються при перетинанні осей симетрії демпферів і пружин на вертикальній осі симетрії барабана між віссю обертання барабана і його нижньою частиною, що дозволяє зменшити ефективну жорсткість і масу балансувальних вантажів, а також значення вільних коливань підвіски і тим самим знизити загальну масу машини, її вартості при збереженні рівня коливань бака. За рахунок зменшення габаритів балансувальних вантажів, з'являється можливість збільшення обсягу бака і барабана, що, при модернізації, дозволяє збільшити завантаження машини при збереженні зовнішніх габаритів без збільшення маси машини. Сутність корисної моделі пояснюється кресленням Фіг.1, на якому показана схема установки пружин і демпферів барабанної машини. Барабанна машина складається з корпуса 1, бака 2 на опорній ПІДВІСЦІ яка складається із пружин 3 та демпферів 4, барабана 5, балансувальних вантажів 6, електропривода 7. Машина працює в такий спосіб. На операції віджимання, білизна, завантажена в барабан, під дією відцентрових сил, деформується у випадковий спосіб. При невдалій розкладці білизни вини кає дебаланс, що є причиною вібрацій, підвищеного шуму і навіть ударів бака об внутрішні стінки корпуса. Розраховане розташування пружин і демпферів дозволяє більш ефективно бороти з явищами, викликаними дебалансом. Існує кілька підходів у мінімізації наслідків дебалансу. У деяких машинах застосовується система електронного контролю розкладки білизни, що дозволяє мінімізувати дебаланс. У більш дешевих моделях застосовують простий варіант збільшення маси балансувальних вантажів. Автором розроблений варіант зниження значення власних коливань підвіски бака, зі зменшенням жорсткості пружин підвіски, маси балансувальних вантажів. З метою зниження рівня коливань бака, переустановлені пружини і демпфери таким чином, щоб їхні осі симетрії були направлені на зону виникнення максимальних збурень. Джерела інформації: 1. Патент ЕПВ №0675221А1, МПК5 D06F37/22, 04.10.95. 2. Патент ЕПВ №0695824А1, МПК6 D06F37/22, 07.02.96. 3. Заявка Франції №2557160, МПК4 D06F37/22, 28.06.85. Фіг. 1 Комп'ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної' власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
