Копалка карпенка

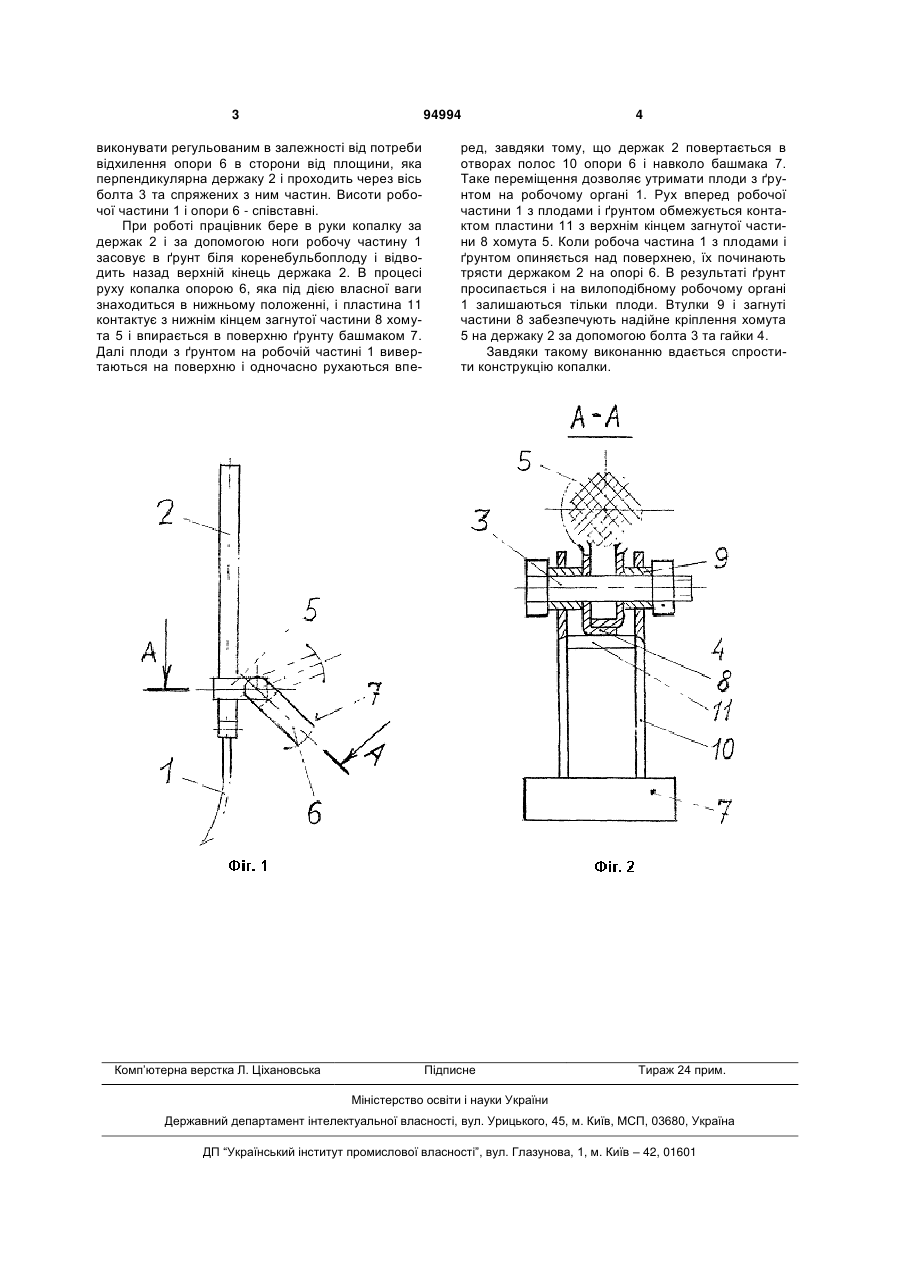

Копалка, що має робочу частину з держаком, на якому в нижній частині стягнуто болтом і гайкою хомут з шарнірно приєднаною до нього опорою з башмаком, яка має обмежувачі повороту, яка відрізняється тим, що хомут стягнутий болтом і гайкою через втулки, які розміщені на болту по обидва боки від кінців хомута до гайки, а опора складається з двох паралельно розміщених полос, верхньою частиною шарнірно розміщених на втулках і з'єднаних між собою пластиною для обмеження повороту опори, а в нижній частині скріплених башмаком, який має дугоподібну форму. (19) (21) a200910602 (22) 19.10.2009 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) КАРПЕНКО МИХАЙЛО ІВАНОВИЧ (73) КАРПЕНКО МИХАЙЛО ІВАНОВИЧ (56) SU 1821055 A1, 15.06.1993 UA 30742 U, 11.03.2008 GB 142670 A, 13.05.1920 RU 2098930 C1, 20.12.1997 SU 1718703 A3, 07.03.1992 US 462918 A, 10.11.1891 US 2269119 A, 06.01.1942 US 4461458 A, 24.07.1984 3 94994 виконувати регульованим в залежності від потреби відхилення опори 6 в сторони від площини, яка перпендикулярна держаку 2 і проходить через вісь болта 3 та спряжених з ним частин. Висоти робочої частини 1 і опори 6 - співставні. При роботі працівник бере в руки копалку за держак 2 і за допомогою ноги робочу частину 1 засовує в ґрунт біля коренебульбоплоду і відводить назад верхній кінець держака 2. В процесі руху копалка опорою 6, яка під дією власної ваги знаходиться в нижньому положенні, і пластина 11 контактує з нижнім кінцем загнутої частини 8 хомута 5 і впирається в поверхню ґрунту башмаком 7. Далі плоди з ґрунтом на робочій частині 1 вивертаються на поверхню і одночасно рухаються впе Комп’ютерна верстка Л. Ціхановська 4 ред, завдяки тому, що держак 2 повертається в отворах полос 10 опори 6 і навколо башмака 7. Таке переміщення дозволяє утримати плоди з ґрунтом на робочому органі 1. Рух вперед робочої частини 1 з плодами і ґрунтом обмежується контактом пластини 11 з верхнім кінцем загнутої частини 8 хомута 5. Коли робоча частина 1 з плодами і ґрунтом опиняється над поверхнею, їх починають трясти держаком 2 на опорі 6. В результаті ґрунт просипається і на вилоподібному робочому органі 1 залишаються тільки плоди. Втулки 9 і загнуті частини 8 забезпечують надійне кріплення хомута 5 на держаку 2 за допомогою болта 3 та гайки 4. Завдяки такому виконанню вдається спростити конструкцію копалки. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
