Дробарка карпенка

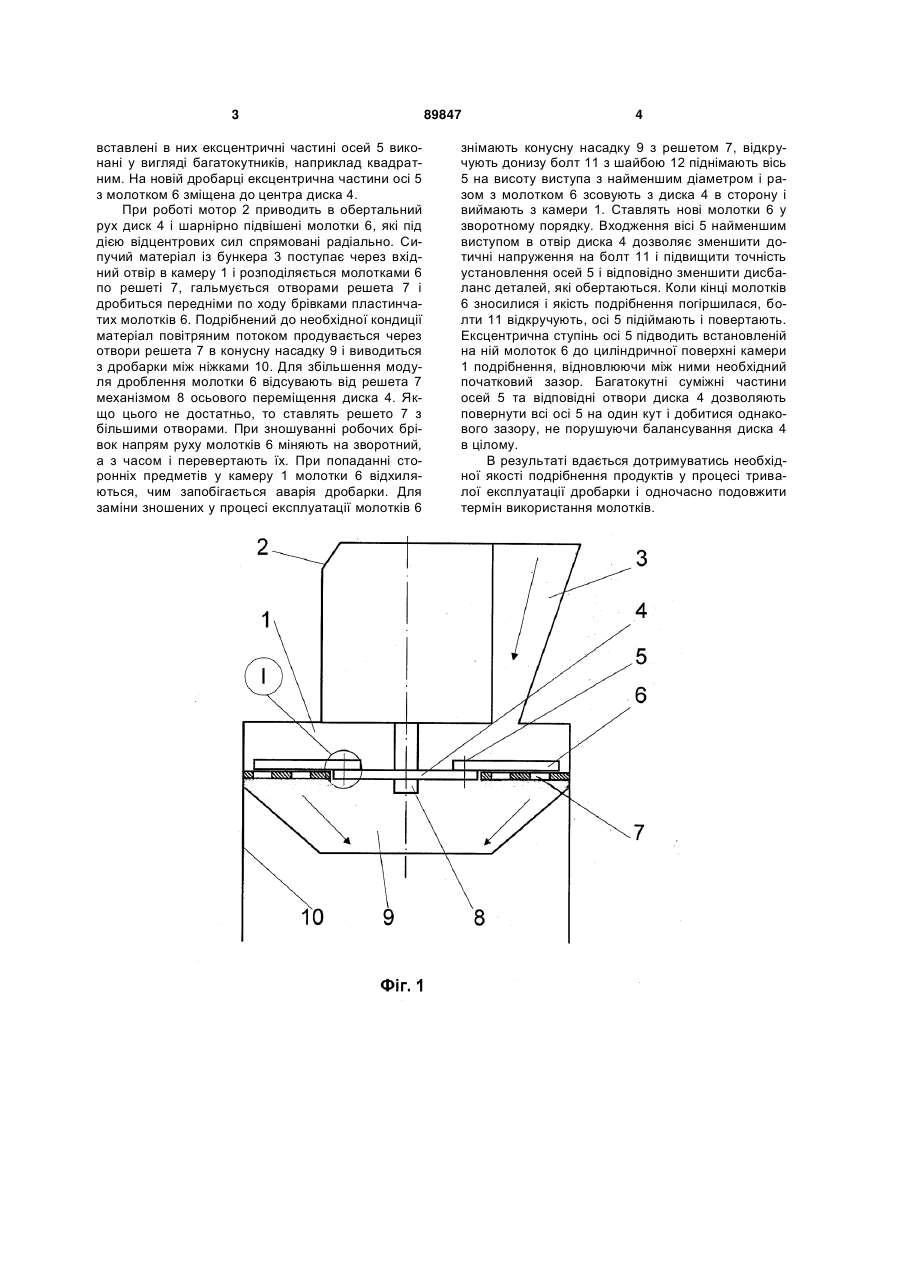

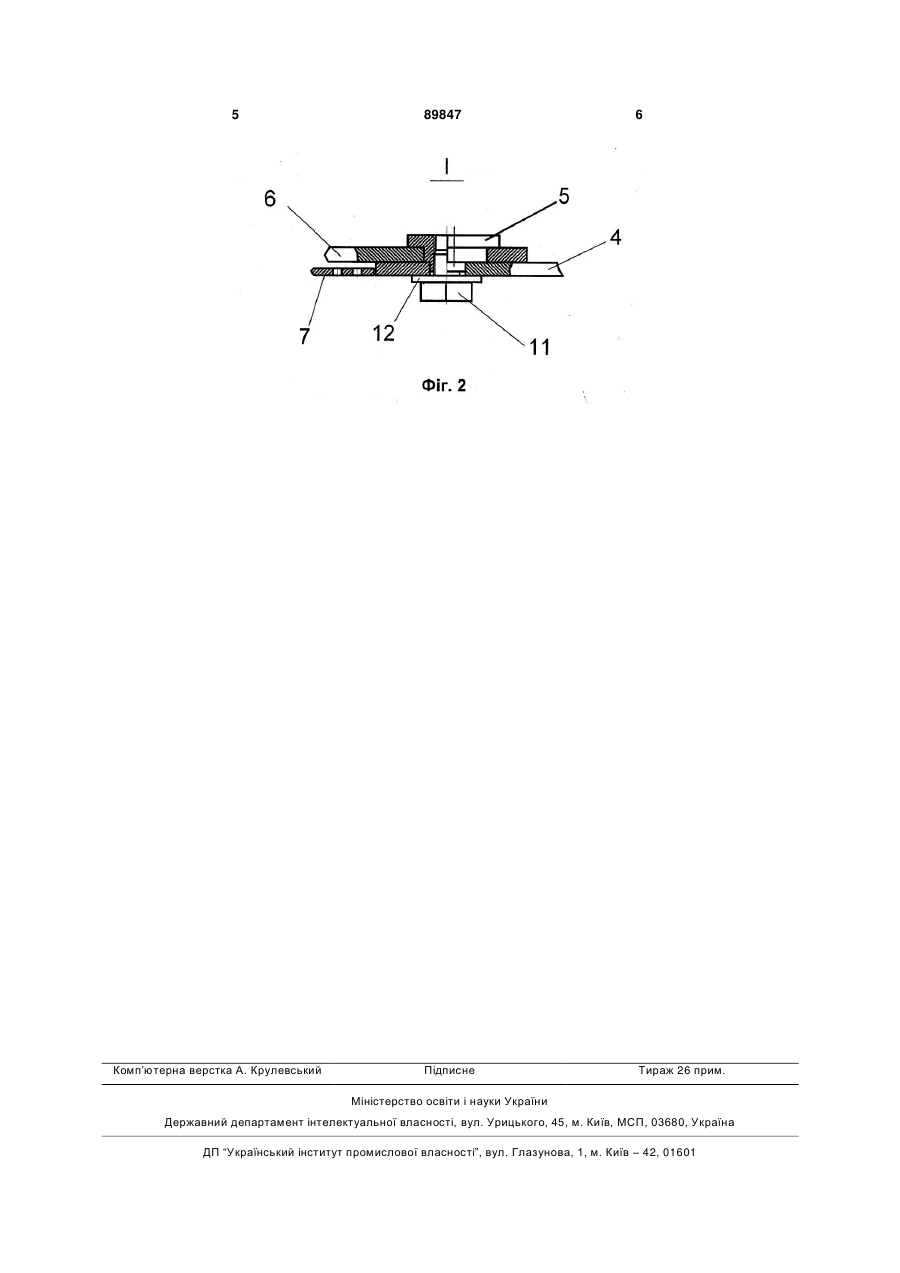

Дробарка, яка містить циліндричну камеру із завантажувальним і вивантажувальним отворами, всередині якої розміщений приводний диск із шарнірно підвішеними на східчастих кільцевих осях молотками, яка відрізняється тим, що сходинка кільцевої осі, яка входить у диск, виконана ексцентричною відносно сходинки, на якій встановлено молотки. (19) (21) a200803627 (22) 21.03.2008 (24) 10.03.2010 (46) 10.03.2010, Бюл.№ 5, 2010 р. (72) КАРПЕНКО МИХАЙЛО ІВАНОВИЧ (73) КАРПЕНКО МИХАЙЛО ІВАНОВИЧ (56) RU 94036188 A1; 10.06.1996 RU 2073332 C1; 10.02.1997 UA 80343; 10.09.2007 GB 382211; 20.10.1932 3 вставлені в них ексцентричні частині осей 5 виконані у вигляді багатокутників, наприклад квадратним. На новій дробарці ексцентрична частини осі 5 з молотком 6 зміщена до центра диска 4. При роботі мотор 2 приводить в обертальний рух диск 4 і шарнірно підвішені молотки 6, які під дією відцентрових сил спрямовані радіально. Сипучий матеріал із бункера 3 поступає через вхідний отвір в камеру 1 і розподіляється молотками 6 по решеті 7, гальмується отворами решета 7 і дробиться передніми по ходу брівками пластинчатих молотків 6. Подрібнений до необхідної кондиції матеріал повітряним потоком продувається через отвори решета 7 в конусну насадку 9 і виводиться з дробарки між ніжками 10. Для збільшення модуля дроблення молотки 6 відсувають від решета 7 механізмом 8 осьового переміщення диска 4. Якщо цього не достатньо, то ставлять решето 7 з більшими отворами. При зношуванні робочих брівок напрям руху молотків 6 міняють на зворотний, а з часом і перевертають їх. При попаданні сторонніх предметів у камеру 1 молотки 6 відхиляються, чим запобігається аварія дробарки. Для заміни зношених у процесі експлуатації молотків 6 89847 4 знімають конусну насадку 9 з решетом 7, відкручують донизу болт 11 з шайбою 12 піднімають вісь 5 на висоту виступа з найменшим діаметром і разом з молотком 6 зсовують з диска 4 в сторону і виймають з камери 1. Ставлять нові молотки 6 у зворотному порядку. Входження вісі 5 найменшим виступом в отвір диска 4 дозволяє зменшити дотичні напруження на болт 11 і підвищити точність установлення осей 5 і відповідно зменшити дисбаланс деталей, які обертаються. Коли кінці молотків 6 зносилися і якість подрібнення погіршилася, болти 11 відкручують, осі 5 підіймають і повертають. Ексцентрична ступінь осі 5 підводить встановленій на ній молоток 6 до циліндричної поверхні камери 1 подрібнення, відновлюючи між ними необхідний початковий зазор. Багатокутні суміжні частини осей 5 та відповідні отвори диска 4 дозволяють повернути всі осі 5 на один кут і добитися однакового зазору, не порушуючи балансування диска 4 в цілому. В результаті вдається дотримуватись необхідної якості подрібнення продуктів у процесі тривалої експлуатації дробарки і одночасно подовжити термін використання молотків. 5 Комп’ютерна верстка А. Крулевський 89847 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
