Дробарка карпенка
Формула / Реферат
Дробарка, яка має вертикальну циліндричну камеру з входом і решетом на виході, всередині якої розміщений привідний диск, з обох сторін якого на осях підвішені молотки, який відрізняється тим, що кожна з осей виконана у вигляді ступінчастого кільця з внутрішньою різьбою, яке повернене до привідного диска ступенем з найменшим діаметром, в який вкручений болт кріплення осі до згаданого привідного диска з протилежної сторони розташування відповідних молотків.
Текст

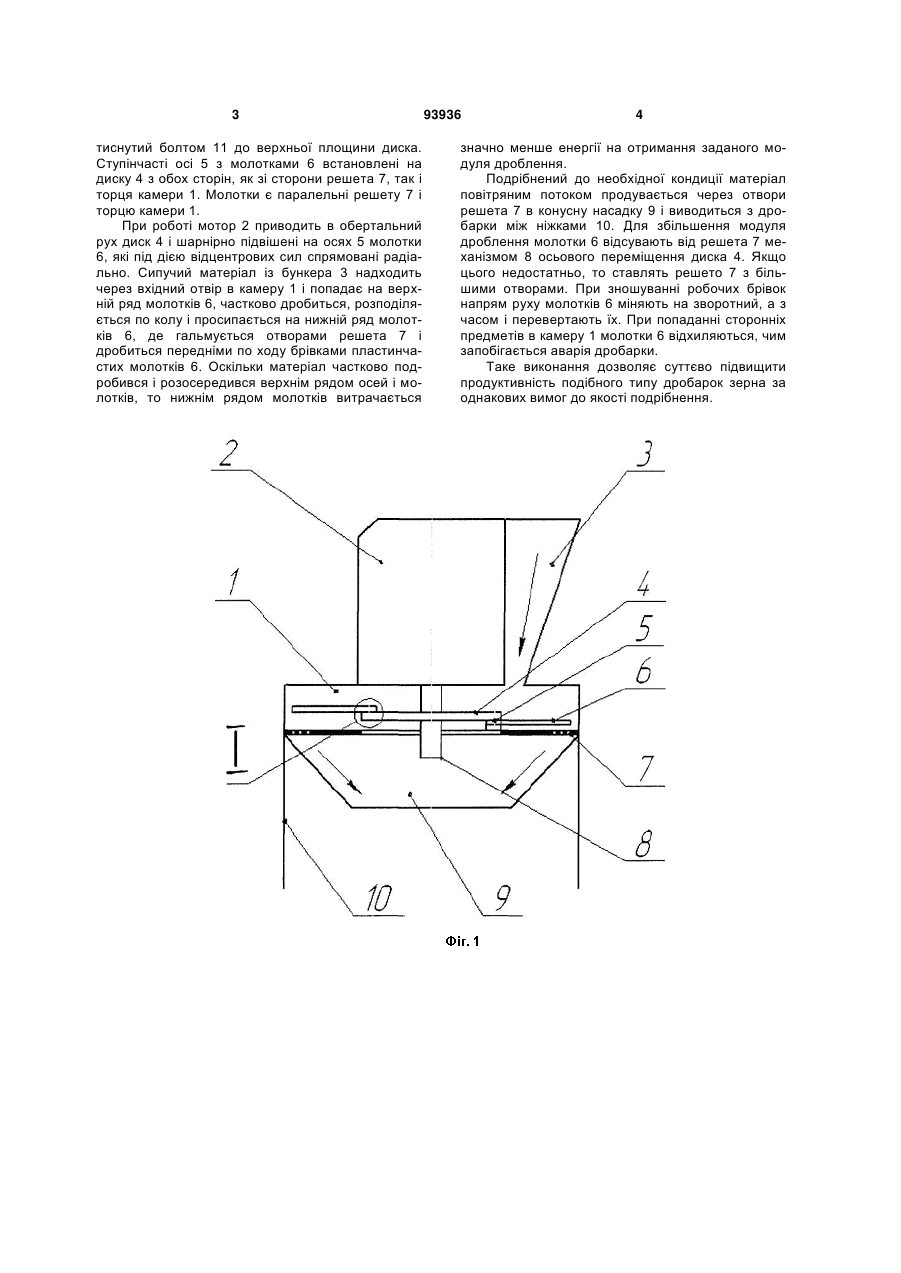

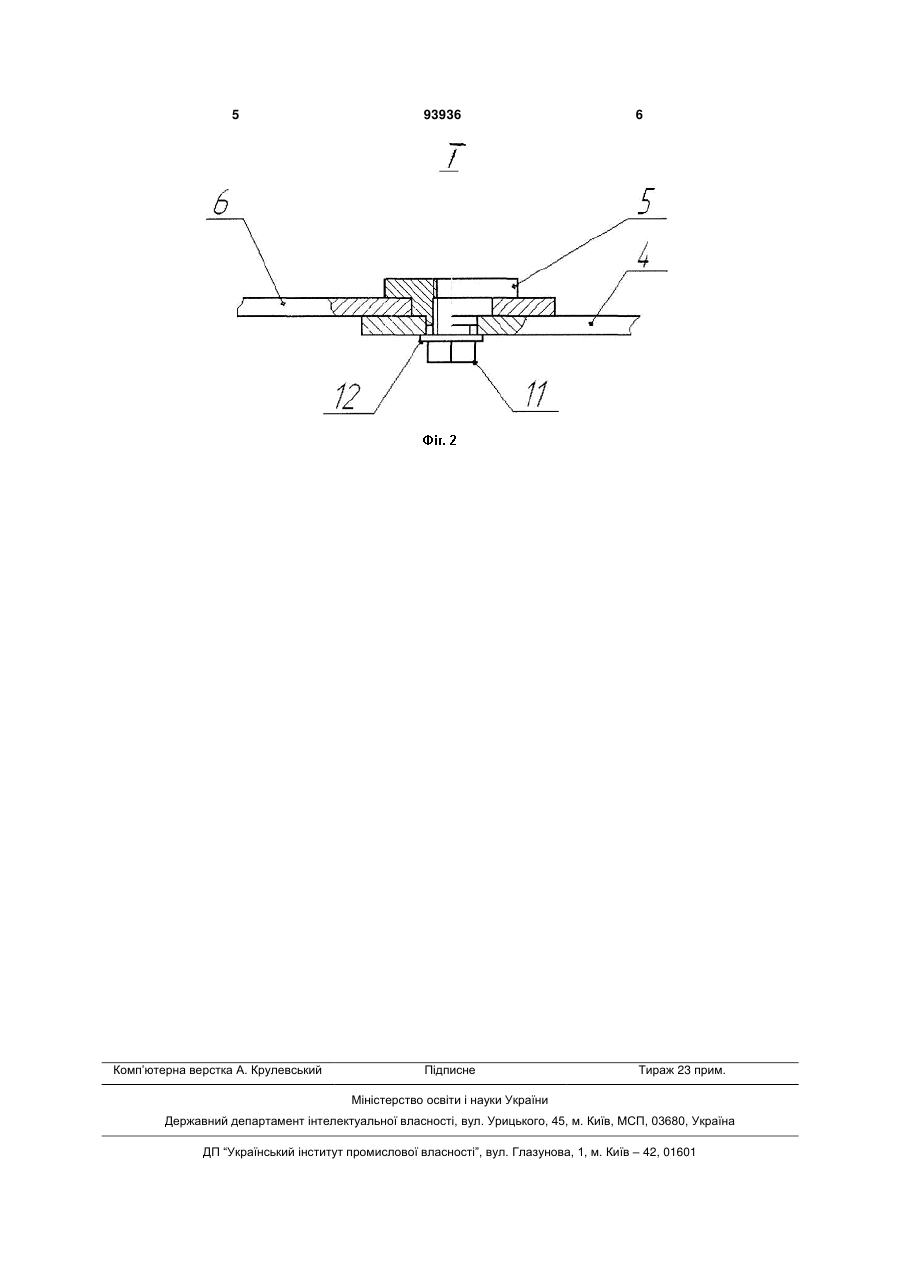

Дробарка, яка має вертикальну циліндричну камеру з входом і решетом на виході, всередині якої розміщений привідний диск, з обох сторін якого на осях підвішені молотки, яка відрізняється тим, що кожна з осей виконана у вигляді ступінчастого кільця з внутрішньою різьбою, яке повернене до привідного диска ступенем з найменшим діаметром, в який вкручений болт кріплення осі до згаданого привідного диска з протилежної сторони розташування відповідних молотків. (19) (21) a200907454 (22) 16.07.2009 (24) 25.03.2011 (46) 25.03.2011, Бюл.№ 6, 2011 р. (72) КАРПЕНКО МИХАЙЛО ІВАНОВИЧ (73) КАРПЕНКО МИХАЙЛО ІВАНОВИЧ (56) UA 80343, 10.09.2007 CN 2834697, 08.11.2006 RU 2166368, 10.05.2001 UA 89847, 26.05.2008 CN 2128229, 17.03.1993 EP 1721674, 15.11.2006 EP 1967271, 10.09.2008 3 тиснутий болтом 11 до верхньої площини диска. Ступінчасті осі 5 з молотками 6 встановлені на диску 4 з обох сторін, як зі сторони решета 7, так і торця камери 1. Молотки є паралельні решету 7 і торцю камери 1. При роботі мотор 2 приводить в обертальний рух диск 4 і шарнірно підвішені на осях 5 молотки 6, які під дією відцентрових сил спрямовані радіально. Сипучий матеріал із бункера 3 надходить через вхідний отвір в камеру 1 і попадає на верхній ряд молотків 6, частково дробиться, розподіляється по колу і просипається на нижній ряд молотків 6, де гальмується отворами решета 7 і дробиться передніми по ходу брівками пластинчастих молотків 6. Оскільки матеріал частково подробився і розосередився верхнім рядом осей і молотків, то нижнім рядом молотків витрачається 93936 4 значно менше енергії на отримання заданого модуля дроблення. Подрібнений до необхідної кондиції матеріал повітряним потоком продувається через отвори решета 7 в конусну насадку 9 і виводиться з дробарки між ніжками 10. Для збільшення модуля дроблення молотки 6 відсувають від решета 7 механізмом 8 осьового переміщення диска 4. Якщо цього недостатньо, то ставлять решето 7 з більшими отворами. При зношуванні робочих брівок напрям руху молотків 6 міняють на зворотний, а з часом і перевертають їх. При попаданні сторонніх предметів в камеру 1 молотки 6 відхиляються, чим запобігається аварія дробарки. Таке виконання дозволяє суттєво підвищити продуктивність подібного типу дробарок зерна за однакових вимог до якості подрібнення. 5 Комп’ютерна верстка А. Крулевський 93936 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
