Пневматична форсунка касіянчука з центральною подачею повітря

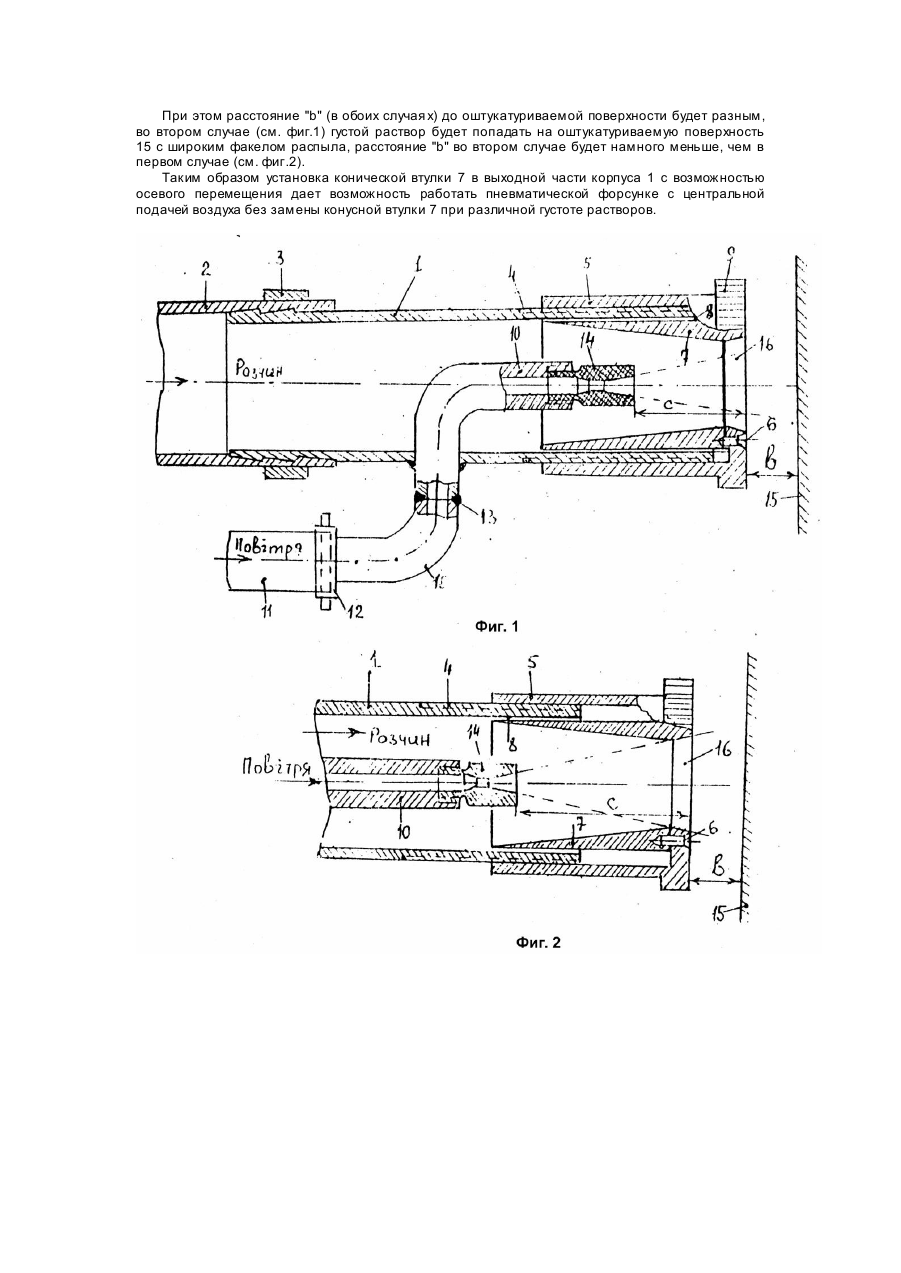

Изобретение относится к области гражданского и жилищного строительства, т.е. к механизированным способам нанесения растворов на оштукатуриваемую поверхность. Известна пневматическая форсунка с центральной подачей воздуха, содержащая цилиндрический корпусе конусным, суживающимся к выходу наконечником и установленную внутри корпуса по его оси воздушн ую тр убку с насадком, причем наконечник и воздушная трубка установлены с возможностью изменения расстояния между их торцами. При работе данной форсунки имеют место следующие недостатки. Наконечник быстро изнашивается и его нужно часто менять. Кроме этого, таких наконечников нужно иметь очень много, так как они должны иметь разные диаметры выходных отверстий, для разной густо ты растворов и регулированного давления воздуха, а также в зависимости от расстояния перемещения воздушного сопла. Известно, что на практике один и тот же раствор, за определенное количество времени имеет разную густоту, вследствие этого штукатур должен менять сопла для прохода раствора. Но так как все эти рекомендации на практике не соблюдаются, и очень большая часть раствора падает на землю. При этом очень часто забивается съемный наконечник, форсунка плохо работает при жидких растворах, т.к. малый слой раствора попадает на оштукатуриваемую поверхность. Таким образом, форсунка-прототип не позволяет непрерывно и простым образом поддерживать оптимальный режим нанесения раствора на оштукатуриваемую поверхность. В основу изобретения поставлена задача усовершенствования пневматической форсунки с центральной подачей воздуха п утем изменения форм выполнения конусного наконечника и насадка воздушной трубки и их параметров, обеспечивающего непрерывное, достигаемое простым образом поддержание оптимального режима на оштукатуриваемую поверхность. Поставленная задача решается тем, что пневматическая форсунка с центральной подачей воздуха, содержащая цилиндрический корпус с конусным, суживающимся к выходу наконечником, установленную внутри корпуса по его оси воздушную тр убку с насадком, причем наконечник и воздушная труба установлены с возможностью изменения расстояния между их торцами, согласно изобретению, наконечник выполнен в виде конусной втулки, установленной в выходном участке корпуса с возможностью осевого перемещения, воздушная трубка закреплена соосно оси корпуса, на выходной части которой выполнен насадок в виде сопла Лаваля, причем сжатый воздух из насадка выходит струей с неизменным углом раскрытия факела воздушной струи в плоскости выходного торца наконечника конусной втулки. Сущность изобретения поясняется чертежом, где на фиг.1 представлена пневматическая форсунка с центральной подачей воздуха, на фиг.2 - цилиндрическая гайка с втулкой вывинченной на угол полного перекрытия выходного отверстия струей сжатого воздуха. Пневматическая форсунка с центральной подачей воздуха содержит цилиндрический корпус 1, на который надевается прорезиненный шланг 2 для подачи раствора, удерживаемого его при помощи хомута 3. С противоположной стороны корпуса 1 выполнена резьба 4, на которую навинчивается цилиндрическая гайка 5. К цилиндрической гайке 5, при помощи удерживающих болтов 6 закрепляется втулка 7. Между втулкой 7 и внутренней частью корпуса 1 выполнена щель 8. На выступающей части цилиндрической гайки 5 выполнена насечка 9, для удобства эксплуатации. Соосно оси корпуса 1 закрепляется трубка 10, на один конец которой надевается резиновый шланг 11 для подачи сжатого воздуха от компрессора. Резиновый шланг 11 закрепляется к трубке 10 при помощи зажимного хомута 12. Для удобства монтажа трубки 10, трубка выполнена из двух частей, которые соединены между собой при помощи сварного соединения 13, На другом конце трубки 10 устанавливается насадок в виде сопла Лаваля 14. Пневматическая форсунка с центральной подачей воздуха работает следующим образом. Сначала запускается в работу компрессор, сжатый воздух по резиновому шлангу 11 через зажимное соединение 12 и трубку 10 поступает в насадок 14 выполненный в виде сопла Лаваля. После этого, раствор из растворной установки (на чертеже не показана) по гибкому шлангу 2 поступает в корпус 1, где раствор сначала проходит мимо воздухоподводящей трубки 10 и попадает в конусную втулку 7. Сжатый воздух из насадка 14, выходит конусной струей с неизменным углом раскрытия факела воздушной струи в плоскости выходного торца наконечника 16 конусной втулки 7. Но, так как конусная втулка 7 может перемещаться за счет резьбы 4 относительно насадка 14 вправо или влево, при этом остается неизменным угол раскрытия факела воздушной струи, который в свою очередь может частично или полностью перекрывать выходное сечение торца наконечника 16 конусной втулки 7. При жидком растворе, для его выброса из сечения торца наконечника 16 конусной втулки 7, необходимо лишь выкрутить втулк у 7 и вся кинетическая энергия сжатого воздуха вы ходящая из насадка 14, с неизменным углом раскрытия факела, полностью перекрывает выходное сечение торца наконечника 16 конусной втулки 7. И наоборот при густом растворе для его выброса из выходного сечения торца наконечника 16 конусной втулки 7 необходимо закрутить втулк у 7, при этом также используется вся кинетическая энергия сжатого воздуха, вы ходящая из насадка 14 с неизменным углом раскрытия факела, где теперь струя сжатого воздуха своим факелом не полностью перекрывает выходное сечение торца наконечника 16 конусной втулки 7. При этом расстояние "b" (в обоих случая х) до оштукатуриваемой поверхности будет разным, во втором случае (см. фиг.1) густой раствор будет попадать на оштукатуриваемую поверхность 15 с широким факелом распыла, расстояние "b" во втором случае будет намного меньше, чем в первом случае (см. фиг.2). Таким образом установка конической втулки 7 в выходной части корпуса 1 с возможностью осевого перемещения дает возможность работать пневматической форсунке с центральной подачей воздуха без замены конусной втулки 7 при различной густоте растворов.
