Фільтраційна установка

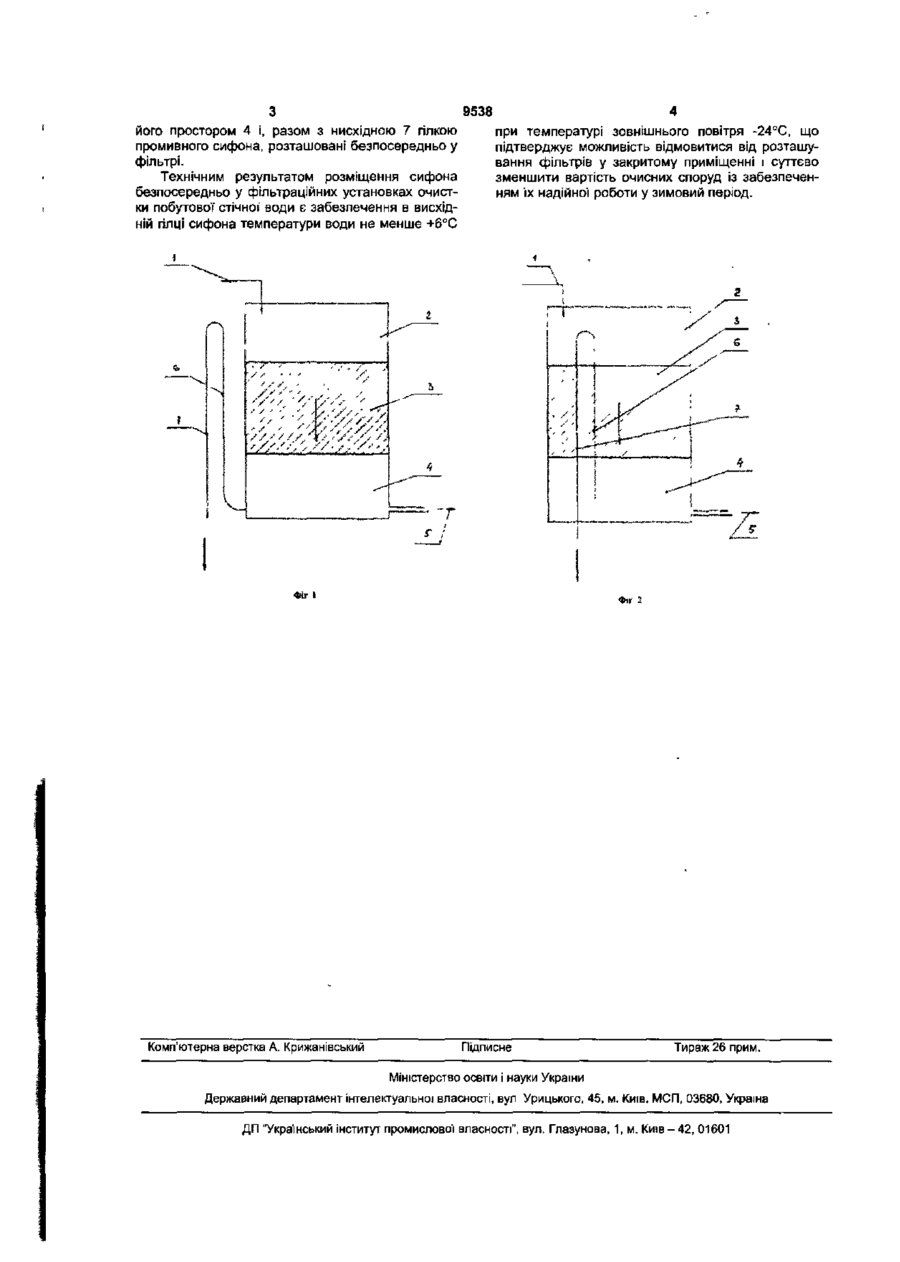

Фільтраційна установка, що включає фільтр із легким завантаженням, обладнаний системою промивки, що включає резервуар промивної води та сифони гідроавтоматичної промивки, яка відрізняється тим, що висхідна та низхідна гілки сифона гідроавтоматичної промивки фільтра або лише його висхідна гілка розташовуються безпосередньо у фільтрі. Корисна модель належить до галузі водного господарства - систем вод оп ід готовки та очистки стічних вод і призначений для використання в системах водопостачання та водовідведення Очищення води від високодисперсних домішок здійснюється на фільтраційних установках шляхом ії фільтруванням через розташований у фільтрі шар мілкозернистого важкого або легкого (плаваючого) фільтраційного завантаження, яке забруднюється, накопичуючи в собі затримані зазначені домішки. Забруднене завантаження періодично промивається, для чого фільтраційна установка обладнується системою промивки, що включає розташовані поза фільтром резервуар промивної води та промивні трубопроводи [Справочник проектировщика. Водоснабжение населенных мест и промышленных предприятий /Под редакцией И.А Назарова -М.: Стройиздат, 1977 -288с]. Перевагою фільтрів з легким завантаженням є те, що в них в якості резервуара промивної води використовується їх надфільтровий простір, а сама промивка здійснюється в напрямку „зверху вниз" через сифони гідроавтоматичної промивки. Конструктивно сифони гідроавтоматичної промивки фільтрів із легким завантаженням розташовуються поза фільтром [Журба М.Г. Очистка воды на зернистых фильтрах. -Львов: Вища школа, 1980 -199с] і дозволяють як здійснювати їх промивку при досягненні встановленого значення втрат тиску в завантаженні, так і запобігати винесення часток завантаження через надмірну тривалість роботи сифона. Схема роботи відомого конструктивного рі шення показана на Фіг 1. Забруднена вода 1 подається в надфільтровий простір 2 і фільтрується через шар 3 легкого зернистого завантаження. Очищена вода 5 через підфільтровий простір 4 видаляється з фільтра. Висхідна 6 гілка промивного сифона фільтра сполучена з підфільтровим його простором 4 і, разом з нисхідною 7 гілкою промивного сифона, розташовані поза межами фільтра. Недолік такого конструктивного рішення полягає в необхідності розміщувати сифони гідроавтоматичної промивки фільтрів у закритому приміщенні з позитивною температурою внутрішнього повітря, оскільки при фільтруванні води висхідна гілка сифона гідроавтоматичної промивки завжди частково чи повністю заповнена практично нерухомою водою, і існує можливість її замерзання в зимовий період. В основу корисної моделі поставлено задачу підвищення надійності роботи фільтраційної установки шляхом розташування безпосередньо у фільтрі висхідної та нисхідноі гілок сифона гідроавтоматичної промивки або лише його висхідної гілки, завдяки чому температура води в сифоні підтримується такою, як і в фільтрі, а тому стає неможливим припинення роботи сифона через замерзання в ньому води. Схема роботи запропонованого конструктивного рішення показана на Фіг.2 Забруднена вода 1 подається в надфільтровий простір 2 і фільтрується через шар 3 легкого зернистого завантаження. Очищена вода 5 через підфільтровий простір 4 видаляється з фільтра. Висхідна 6 гілка промивного сифона фільтра сполучена з підфільтровим 00 со ю 9538 його простором 4 і, разом з нисхідною 7 гілкою промивного сифона, розташовані безпосередньо у фільтрі. Технічним результатом розміщення сифона безпосередньо у фільтраційних установках очистки побутової стічної' води є забезпечення в висхідній гілці сифона температури води не менше +6°С при температурі зовнішнього повітря -24°С, що підтверджує можливість відмовитися від розташування фільтрів у закритому приміщенні і суттєво зменшити вартість очисних споруд із забезпеченням їх надійної роботи у зимовий період. Фіг 1 Комп'ютерна верстка А. Крижанівський Фіг 2 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
