Фільтраційна установка

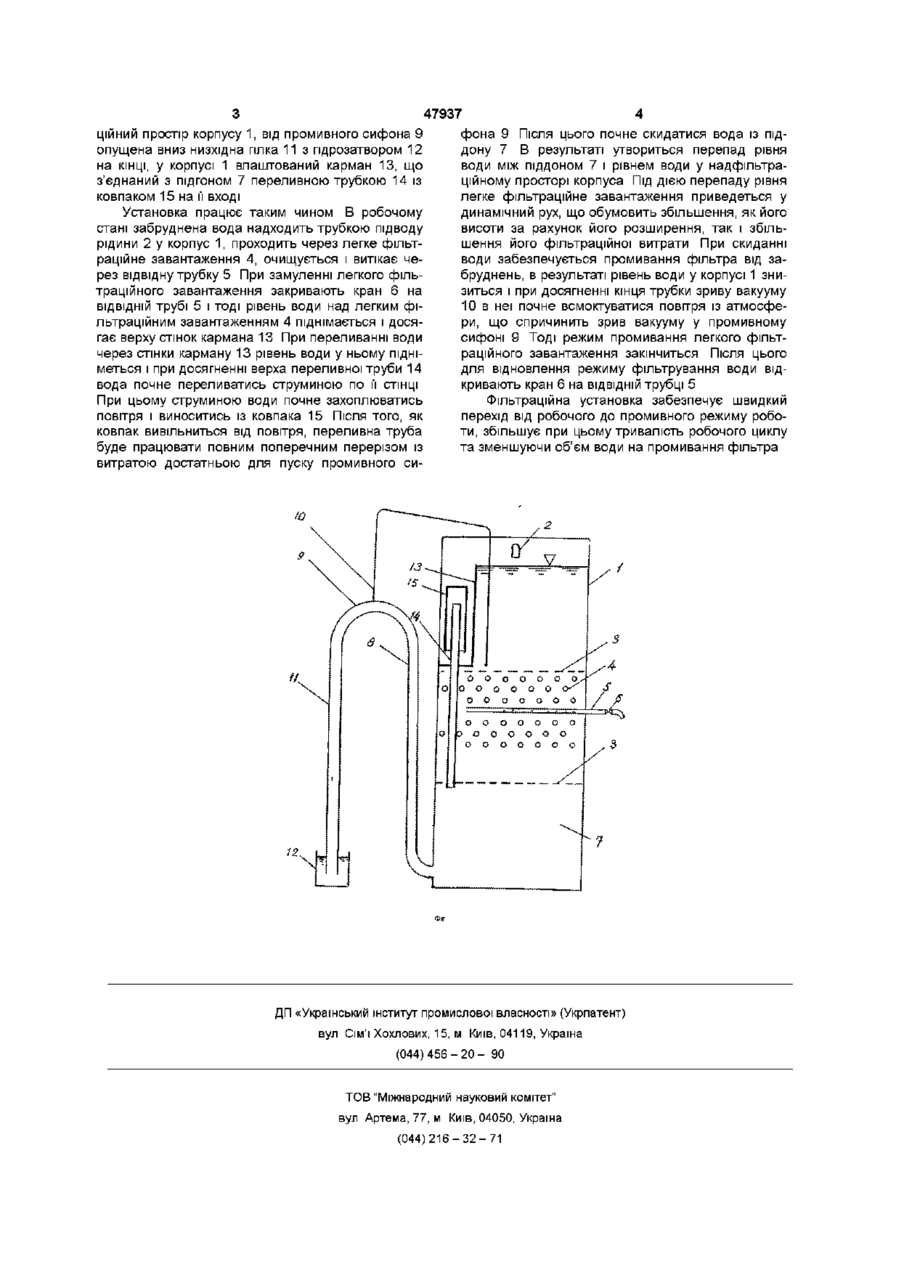

Фільтраційна установка, що складається із корпуса з трубкою підводу рідини, легкого фільтраційного завантаження з ВІДВІДНОЮ трубкою, промивного сифона з пдрозатвором на КІНЦІ, яка відрізняється тим, що в корпусі влаштовано карман із переливною трубкою, оснащеною ковпаком на вході, а вихід із неї розміщений нижче легкого фільтраційного завантаження Винахід стосується галузі водного господарства - систем водопостачання та водовід ведення Відомий фільтр для очищення води з плавучим фільтраційним завантаженням (АС 1604404, B01D 23/48, БИ №41, 1990), що складається з корпусу з фільтраційним завантаженням, скидна система якого для промивання фільтру складається із промивного сифона з двома гілками, з яких низхідна обладнана пдрозатвором із допоміжним сифоном Недоліком цього пристрою є його неспроможність забезпечити роботу промивного сифона в режимі промивання фільтра через недостатню глибину вакуума Фільтр для очищення рідин (А с 1386235, B01D 23/26, БИ №13 1988), що складається із корпуса, заповненого фільтраційним завантаженням, промивного сифона з двома гілками, з яких низхідна обладнана пдрозатвором, трубопроводом для його заповнення і сифоном спорожнення Недоліком цієї установки є мала витрата води перед пуском промивного сифона, що не забезпечує його пускових параметрів Завданням винаходу є збільшення витрати за рахунок утворення імпульсного пускового режиму роботи установки Поставлена задача досягається тим, що в установці, що складається з корпуса з трубкою підводу рідини, легкого фільтраційного завантаження з ВІДВІДНОЮ трубкою, промивного сифона з таження Технічний результат досягається за рахунок того, що по-перше карман, утворений у надфільтровій частині установки, використовує незначну частину об'єму води, із тієї, що накопичена для промивання фільтра, по-друге початковий рівень води в ньому вищий від рівня гребеня сифона, що забезпечує необхідний напір для пуску сифона, а переливна трубка, що встановлена в обхід фільтраційного завантаження, забезпечує низький гідравлічний опір, менший від гідравлічного опору фільтра, що забезпечує перепуск води в сифон з витратою достатньою для пуску сифона, крім того ковпак над переливною трубкою виконує роль пускового пристрою за рахунок того, що в ньому знаходиться повітря, яке при заповненні ковпака водою стискається, забезпечуючи при цьому рівень води в ковпаку нижчий від рівня води в кармані, а після виносу повітря із ковпака потоком води, над входом у переливну трубку буде забезпечений напір достатній для одержання пускової витрати сифона Крім того перелив води буде забезпечений також при низьких рівнях води у кармані нижчих від рівня вхідної кромки переливної трубки за рахунок вакуума під ковпаком пдрозатвором на КІНЦІ яка відрізняється тим, що в корпусі влаштовано карман із переливною трубкою, оснащеної ковпаком на вході, а вихід із неї розміщений нижче легкого фільтраційного заван На фіг приведена схема установки, що складається з корпуса 1, з трубкою підводу рідини 2, в якому між сітками 3 розміщене легке фільтраційне завантаження 4, з якого виходить відвідна труба 5 з краном 6 Під легким фільтраційним завантаженням 4 розміщений піддон 7, що з'єднаний із висхідною гілкою 8 промивного сифона 9, з якого відходить трубка зриву вакууму 10 у надфільтра 1 СО 47937 ційний простір корпусу 1, від промивного сифона 9 опущена вниз низхідна гілка 11 з пдрозатвором 12 на КІНЦІ, у корпусі 1 влаштований карман 13, що з'єднаний з підгоном 7 переливною трубкою 14 із ковпаком 15 на її вході Установка працює таким чином В робочому стані забруднена вода надходить трубкою підводу рідини 2 у корпус 1, проходить через легке фільтраційне завантаження 4, очищується і витікає через відвідну трубку 5 При замуленні легкого фільтраційного завантаження закривають кран 6 на ВІДВІДНІЙ трубі 5 і тоді рівень води над легким фільтраційним завантаженням 4 піднімається і досягає верху стінок кармана 13 При переливанні води через стінки карману 13 рівень води у ньому підніметься і при досягненні верха переливної труби 14 вода почне переливатись струминою по її СТІНЦІ При цьому струминою води почне захоплюватись повітря і виноситись із ковпака 15 Після того, як ковпак вивільниться від повітря, переливна труба буде працювати повним поперечним перерізом із витратою достатньою для пуску промивного си фона 9 Після ЦЬОГО почне скидатися вода із піддону 7 В результаті утвориться перепад рівня води між піддоном 7 і рівнем води у надфільтраційному просторі корпуса Під дією перепаду рівня легке фільтраційне завантаження приведеться у динамічний рух, що обумовить збільшення, як його висоти за рахунок його розширення, так і збільшення його фільтраційної витрати При скиданні води забезпечується промивання фільтра від забруднень, в результаті рівень води у корпусі 1 знизиться і при досягненні кінця трубки зриву вакууму 10 в неї почне всмоктуватися повітря із атмосфери, що спричинить зрив вакууму у промивному сифоні 9 Тоді режим промивання легкого фільтраційного завантаження закінчиться Після цього для відновлення режиму фільтрування води відкривають кран 6 на ВІДВІДНІЙ трубці 5 Фільтраційна установка забезпечує швидкий перехід від робочого до промивного режиму роботи, збільшує при цьому тривалість робочого циклу та зменшуючи об'єм води на промивання фільтра о о о о о о о о о о о о о о о о о о о о ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
