Розпушувальний робочий орган

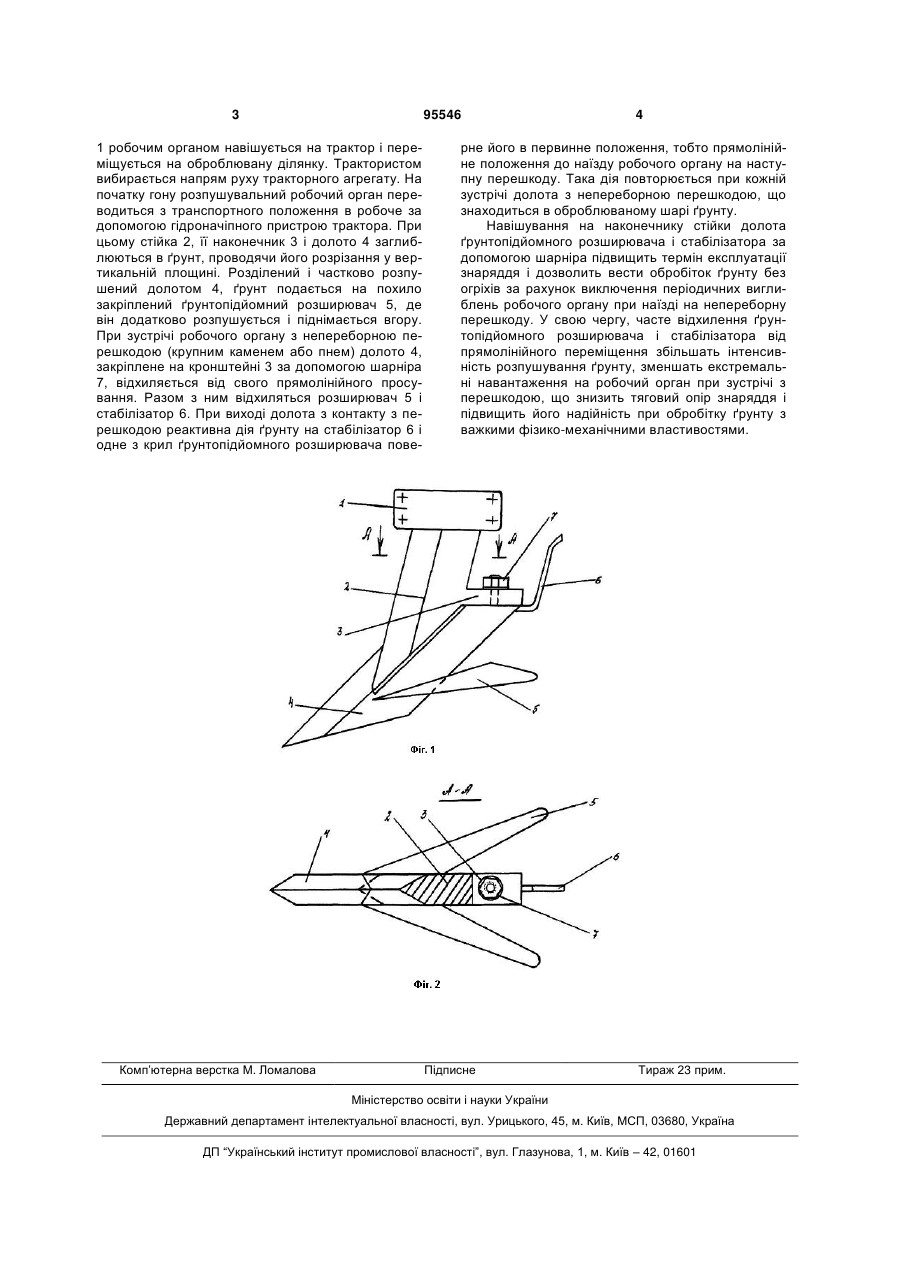

Розпушувальний робочий орган, що містить стійку з передньою ріжучою кромкою, долото і ґрунтопідйомні розширювачі, який відрізняється тим, що ґрунтопідйомні розширювачі закріплені на долоті, верхній кінець якого шарнірно закріплений на тильній стороні стійки, причому долото має ріжучу кромку і обладнане встановленим на його верхньому кінці стабілізатором у вигляді консольно закріпленого прутка, верхній кінець якого розташований вище за робочу частину стійки. (19) (21) a201002114 (22) 26.02.2010 (24) 10.08.2011 (46) 10.08.2011, Бюл.№ 15, 2011 р. (72) АГАПОНОВ МИКОЛА НЕФЕДОВИЧ, БАБИЦЬКИЙ ЛЕОНІД ФЕДОРОВИЧ, АГАПОНОВ ГЕННАДІЙ МИКОЛАЙОВИЧ, МОСКАЛЕВИЧ ВАДИМ ЮРІЙОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ (56) FR 2610165 A1, 05.08.1988 CA 2479800 C, 26.08.2008 FR 2685161 A1, 25.06.1993 GB 2061682 A, 20.05.1981 3 95546 1 робочим органом навішується на трактор і переміщується на оброблювану ділянку. Трактористом вибирається напрям руху тракторного агрегату. На початку гону розпушувальний робочий орган переводиться з транспортного положення в робоче за допомогою гідроначіпного пристрою трактора. При цьому стійка 2, її наконечник 3 і долото 4 заглиблюються в ґрунт, проводячи його розрізання у вертикальній площині. Розділений і частково розпушений долотом 4, ґрунт подається на похило закріплений ґрунтопідйомний розширювач 5, де він додатково розпушується і піднімається вгору. При зустрічі робочого органу з непереборною перешкодою (крупним каменем або пнем) долото 4, закріплене на кронштейні 3 за допомогою шарніра 7, відхиляється від свого прямолінійного просування. Разом з ним відхиляться розширювач 5 і стабілізатор 6. При виході долота з контакту з перешкодою реактивна дія ґрунту на стабілізатор 6 і одне з крил ґрунтопідйомного розширювача пове Комп’ютерна верстка М. Ломалова 4 рне його в первинне положення, тобто прямолінійне положення до наїзду робочого органу на наступну перешкоду. Така дія повторюється при кожній зустрічі долота з непереборною перешкодою, що знаходиться в оброблюваному шарі ґрунту. Навішування на наконечнику стійки долота ґрунтопідйомного розширювача і стабілізатора за допомогою шарніра підвищить термін експлуатації знаряддя і дозволить вести обробіток ґрунту без огріхів за рахунок виключення періодичних виглиблень робочого органу при наїзді на непереборну перешкоду. У свою чергу, часте відхилення ґрунтопідйомного розширювача і стабілізатора від прямолінійного переміщення збільшать інтенсивність розпушування ґрунту, зменшать екстремальні навантаження на робочий орган при зустрічі з перешкодою, що знизить тяговий опір знаряддя і підвищить його надійність при обробітку ґрунту з важкими фізико-механічними властивостями. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
