Робочий орган глибокорозпушувача

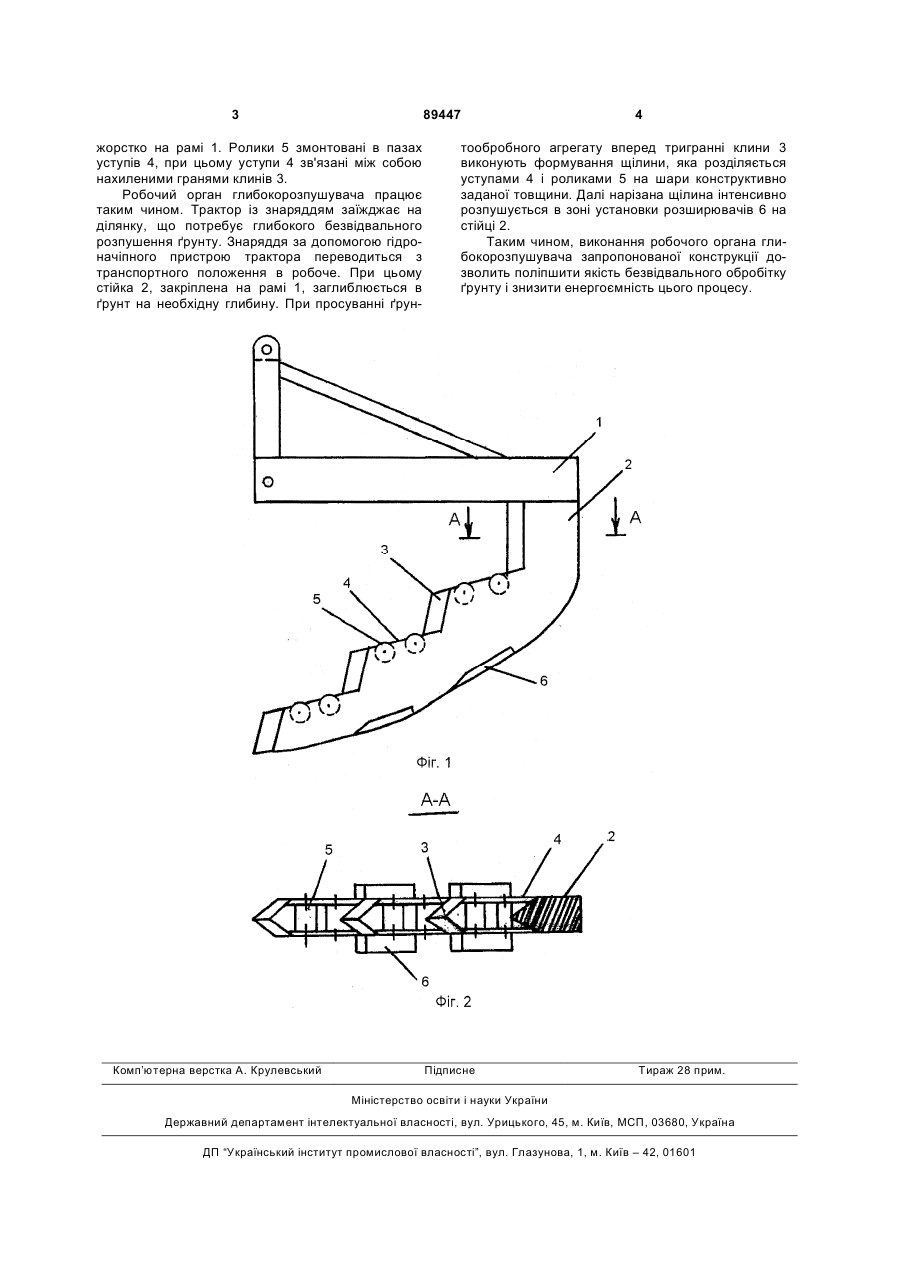

Робочий орган глибокорозпушувача, що містить зігнуту стійку з передньою загостреною гранню, яка має поперечний переріз у вигляді тригранного клина, і ґрунтопідйомні розширювачі, закріплені на стійці під гострим кутом до горизонталі, який відрізняється тим, що передня загострена грань стійки виконана у вигляді клиноподібних уступів, зв'язаних між собою нахиленими гранями, при цьому в уступах поперек стійки виконано пази циліндричної форми, в яких горизонтально встановлені ролики, що виступають над нахиленими гранями уступів. Винахід відноситься до сільськогосподарського машинобудування, зокрема, до ґрунтообробних знарядь для глибокого безвідвального обробітку ґрунту. Найбільш близьким за технічною суттю до запропонованого рішення є робочий орган глибокорозпушувача [А.с. CPCP № 1055358, МКИ5 A01B 13/16], що включає стійку, яка має поперечний переріз у вигляді тригранного клину, і грунтопідйомні розширювачі, закріплені на стійці під гострим кутом до горизонталі. Таке виконання робочого органу глибокорозпушувача дозволяє декілька знизити енергоємність безвідвального обробітку ґрунту. Недоліком даного глибокорозпушувача є те, що виконання грунтопідйомних розширювачів пасивної дії не дозволяє знизити в значній мірі витрати енергії на розпушення ґрунту. В основу запропонованого винаходу поставлене технічне завдання удосконалення конструкції робочого органу глибокорозпушувача з досягненням технічного результату - зниження енергоємності і підвищення якості безвідвального обробітку ґрунту. Поставлене технічне завдання досягається тим, що в робочому органі глибокорозпушувача, що включає зігнуту стійку з передньою загостреною гранню, яка має поперечний переріз у вигляді тригранного клину, і грунтопідйомні розширювачі, закріплені на стійці під гострим кутом до горизонталі, згідно винаходу передня загострена грань стійки виконана у вигляді клиноподібних уступів, зв'язаних між собою нахиленими гранями, при цьому в уступах поперек стійки виконано пази циліндричної форми, в яких горизонтально встановлені ролики, що виступають над нахиленими гранями уступів. Сукупність вищевказаних суттєвих ознак є необхідною і достатньою умовою для виконання завдання, покладеного в основу винаходу, з досягненням технічного результату - зниження енергоємності і підвищення якості безвідвального обробітку ґрунту. На фіг. 1 схематично зображено запропонований робочий орган глибокорозпушувача, вид збоку, на фіг. 2 - переріз A-A фіг. 1. Робочий орган глибокорозпушувача включає раму 1, стійку 2, що має поперечний переріз у вигляді тригранного клину 3, уступи 4, ролики 5 і грунтопідйомні розширювачі 6. Стійка 2 закріплена (19) UA (11) 89447 (13) C2 (21) a200807868 (22) 10.06.2008 (24) 25.01.2010 (46) 25.01.2010, Бюл.№ 2, 2010 р. (72) АГАПОНОВ МИКОЛА НЕФЕДОВИЧ, БАБИЦЬКИЙ ЛЕОНІД ФЕДОРОВИЧ, АГАПОНОВ ГЕННАДІЙ МИКОЛАЙОВИЧ, МОСКАЛЕВИЧ ВАДИМ ЮРІЙОВИЧ (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ (56) SU 946417 A, 30.07.1982 SU 1012814 A, 23.04.1983 SU 1055358 A, 23.11.1983 SU 1071238 A, 07.02.1984 SU 1386055 A1, 07.04.1988 SU 1523063 A1, 23.11.1989 SU 1720509 A1, 23.03.1992 SU 1720513 A1, 23.03.1992 SU 1727552 A1, 23.04.1992 3 89447 жорстко на рамі 1. Ролики 5 змонтовані в пазах уступів 4, при цьому уступи 4 зв'язані між собою нахиленими гранями клинів 3. Робочий орган глибокорозпушувача працює таким чином. Трактор із знаряддям заїжджає на ділянку, що потребує глибокого безвідвального розпушення ґрунту. Знаряддя за допомогою гідроначіпного пристрою трактора переводиться з транспортного положення в робоче. При цьому стійка 2, закріплена на рамі 1, заглиблюється в ґрунт на необхідну глибину. При просуванні ґрун Комп’ютерна верстка А. Крулевський 4 тообробного агрегату вперед тригранні клини 3 виконують формування щілини, яка розділяється уступами 4 і роликами 5 на шари конструктивно заданої товщини. Далі нарізана щілина інтенсивно розпушується в зоні установки розширювачів 6 на стійці 2. Таким чином, виконання робочого органа глибокорозпушувача запропонованої конструкції дозволить поліпшити якість безвідвального обробітку ґрунту і знизити енергоємність цього процесу. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
