Захисне мастило

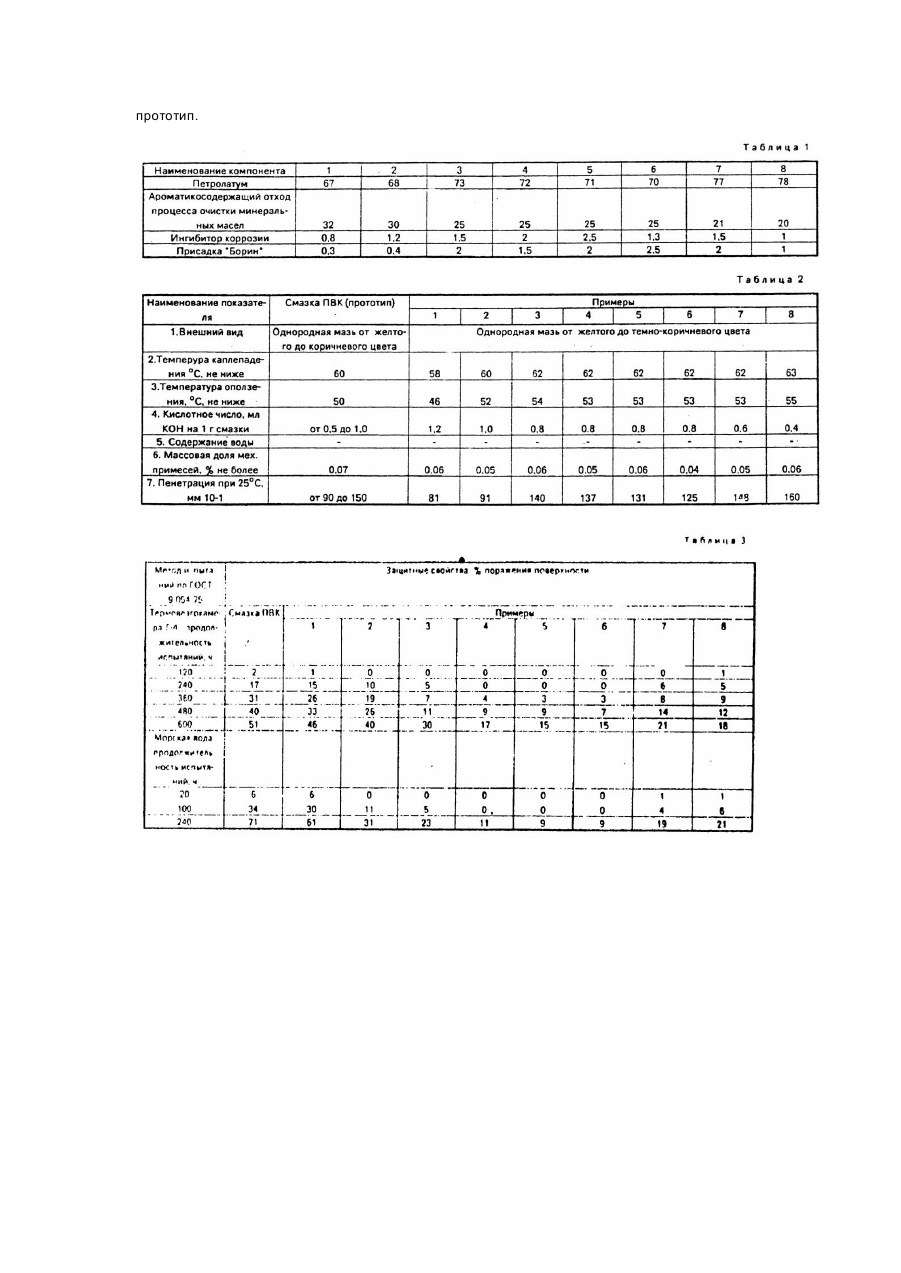

Изобретение относится к составам консервационных смазочных материалов, применяемых для наружной защиты от атмосферной коррозии, и может быть использовано в народном хозяйстве для защиты от коррозии поверхностей металлических изделий в. условиях складского хранения и на открытых площадках. Наиболее близкой к заявляемой является защитная смазка ПВК (ГОСТ 19537 - 83), известная потребителям под маркой "Пушечная" [1]. Известная смазка имеет следующий состав, мас.%: Смазкой "Пушечной" защищают от коррозии металлические изделия любой формы и размеров, находящиеся в закрытых складах и на открытых площадках. Смазка способна защищать металлы от коррозии в течение длительного времени, однако под воздействием неблагоприятных атмосферных факторов эффективность защиты известной смазкой снижается. Кроме того, температурный диапазон применения смазки весьма узок. При снижении температуры смазка ПВК сильно загустевает, ее вязкость резко увеличивается, уже при температуре ниже 10°C она теряет подвижность, что создает трудности при нанесении ее на поверхности металлических изделий в холодное время года. При нагреве ниже +50°C она оплавляется и стекает с защищаемых поверхностей. В основу заявляемого изобретения поставлена задача создать композицию защитной смазки на основе петролатума, в которой использование в качестве дисперсионной среды ароматикосодержащего отхода процесса очистки минеральных масел, а также дополнительное введение в состав продукта конденсации 2,6-ди-трет-бутилфенола и алкилфенолов, обработанного борной кислотой, при заявляемом соотношении компонентов обеспечит повышение защитных свойств и расширение температурного диапазона применения от минус 50°C до выше плюс 50°C. Поставленная задача достигается составом при соотношении компонентов, в мас.%: петролатум 68 - 77 ароматикосодержащий отход процесса очистки минеральных масел 21 - 30 продукт конденсации 2,6-ди-третбутилфенола и алкилфенолов, обработанный борной кислотой 0,4 - 2 ингибитор коррозии 1-2 Защитн ую смазку согласно изобретению получают смешением компонентов при температуре 80 - 110°C. В качестве петролатума рекомендуется использовать, например, петролатум, выпускаемый Кременчугским НПЗ по СТП 0152307.02.82-88. Продукт конденсации 2,6-ди-трет-бутилфенола и алкилфенолов, обработанный борной кислотой, представляет собой товарную присадку "Борин", выпускаемую по ТУ 38.1011003 - 84. Ароматикосодержащий отход процесса очистки минеральных масел представляет собой смесь экстрактов фракций 350 - 420°C и 420 - 500°C (по СТП 0152307.02.80 - 87 Кременчугского НПЗ), имеющих показатели: вязкость при температуре 100°C в пределах 9 - 16мм/сек; содержание ароматики 30 - 50мас.%; температура вспышки не ниже 200°C. В качестве ингибитора коррозии в составе смазки могут быть использованы следующие присадки: ТАЛ-M (ТУ 384 СССР 201462 - 86), СИМ (ТУ 381011039 - 85), В 15/41 (ТУ 614866 - 77). В табл.1 приведены примеры составов смазки. В табл.2 приведены физико-химические свойства образцов смазок в сравнении с известным составом смазки ПВК (ГОСТ 19537 - 83). Результаты испытаний защитных свойств образцов смазок представлены в табл.3. Из результатов испытаний, представленных в табл.2 и 3, видно, что лучшие защитные свойства в сравнении с защитной смазкой ПВК-прототипом и требуемым для смазок такого назначения физико-химические показатели имеют образцы защитной смазки по примерам 2 - 7, приготовленные согласно заявленному изобретению. Образцы смазки по примерам 1, 5, 6, 8 содержащие компоненты в количествах, вы ходящих за пределы заявляемого интервала количественных соотношений, имеют худшие показатели качества и защитных свойств в сравнении с известной смазкой. Кроме того, образцы защитной смазки согласно изобретению, как свидетельствуют результаты испытаний, имеет более широкий температурный диапазон применения, чем смазка прототип.
