Пластикова пляшка

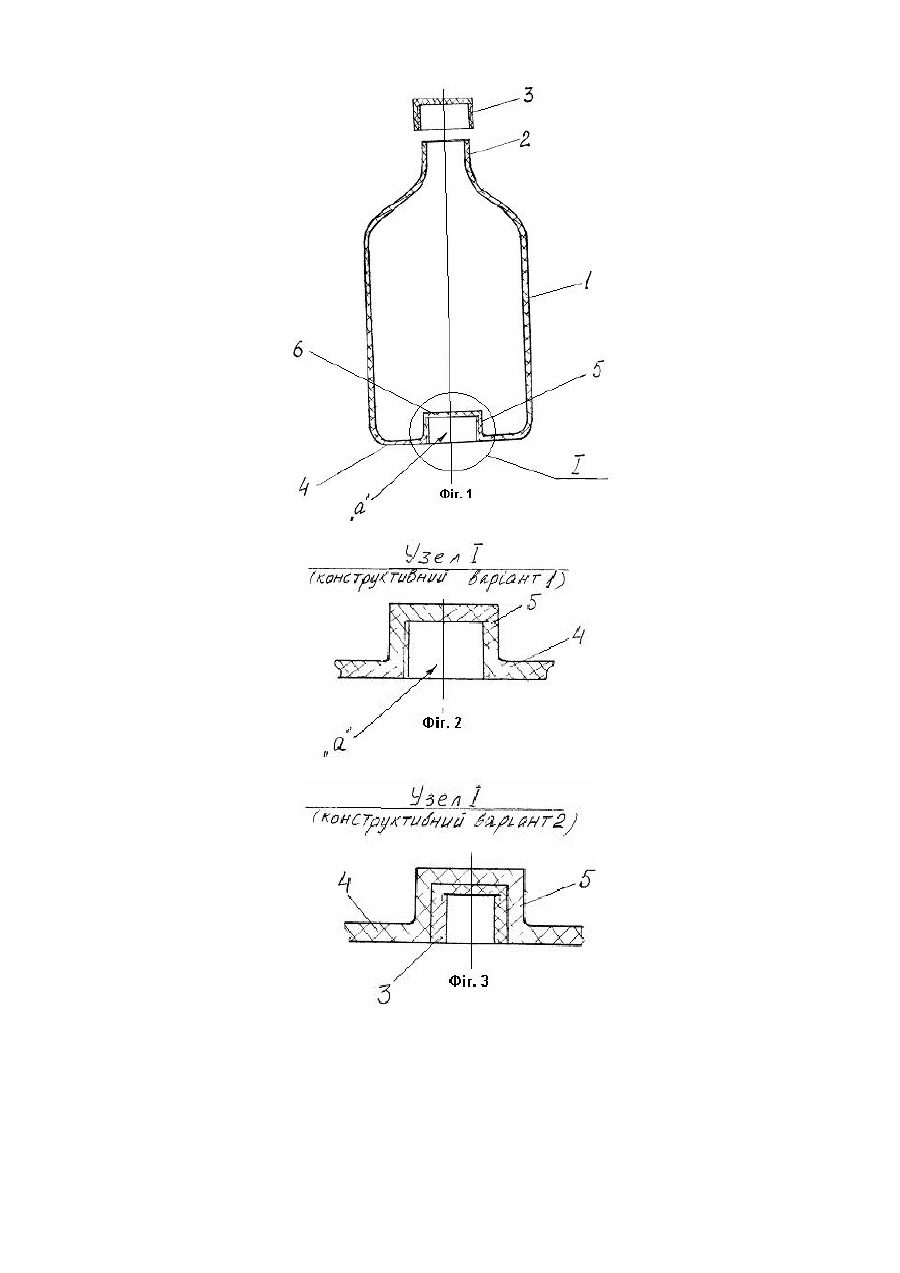

Корисна модель відноситься до області виробництва пластикової тари для рідини, зокрема, для газованої мінеральної і фруктової води. Відома тара виконана у вигляді пляшки виготовленої з скла. Недоліком даного об'єкту є те, що він має велику вагу і легко руйнується під впливом удару. Найближчим аналогом є, дуже поширена тара виконана у вигляді пляшки виготовленої з пластика і включаюча пустотілий корпус, шийку із зовнішньою різьбою, пробку з внутрішньою різьбою і денце. [Див.: Патент SU 1838197A3, кл. B65D1/02, опубл. в „Бюлетень Изобретений” Російської Федерації, №32 1993г., або патент США №4598831, кл. В65D1/02, 1986г.] До недоліків слід віднести те, що даний об'єкт використовується в основному повторно тільки як місткість для рідини. На практиці повторне використання порожніх пластикових пляшок незначне і тому велика частина пляшок вимагає утилізації (переробки), оскільки забруднює оточуюче середовище. На відміну від відомих технічних рішень в заявленому об'єкті додатково виконаний канал, який розташований в денцевій частині пляшки і має на циліндричній внутрішній поверхні різьби, крок, профіль і діаметр якого відповідають параметрам різьби шийки. Це дозволяє жорстко з'єднувати між собою дві і більше, до безкінечності, кількості пляшок шляхом вгвинчування кожної наступної пляшки в корпус попередньої. Таким чином, наявність в пляшці додаткового з'єднувального вузла переводить її в ранг складового монтажного елемента для збірки якогось корисного складового об'єкту. Технічне рішення, що заявляється, показано на Фіг.1 - загальний вид, на Фіг.2 - вузол І (конструктивний варіант 1), на Фіг.3 - вузол І (конструктивний варіант 2) Пластикова пляшка складається з пустотілого корпусу 1, шийки 2 із зовнішньою різьбою, пробки 3 з внутрішнім різьбою, денця 4, до якого жорстко прикріплена порожниста циліндрична вставка 5 з внутрішнім різьбою. До торцевої поверхні вставки 5 жорстко прикріплений елемент 6, сприяючий створенню глухого каналу «а». Як конструктивний варіант, див. Фіг.3, можливе виконання порожнистої циліндричної вставки 5 без різьблення з такими геометричними параметрами, при яких в її порожнину вводиться пробка 3 і за допомогою клею нерухомо фіксується там. При використанні заявленого об'єкту можна змонтувати наступні корисні в побуті предмети: - довга жердина для порятунку потопаючих на воді і особливо для тих, що знаходяться в льодовій ополонці; - пліт для плавання; - рятувальний жилет; - обмежувальні буї для плавання в дитячих таборах; - магістральний трубопровід для поливу, але для цього необхідно зробити отвір в кожній з пляшок в елементі 6; - гантелі з 2х або 4х приєднаних один до одного пляшок наповнених водою або піском; - коротка жердина для спортивних дитячих ігор; - стійкої в умовах морського качання пляшки при вгвинчуванні в дно основи діаметром 2-3 рази більшим від діаметра пляшки; - і т.д. Використання об'єкту, що заявляється, дозволить добитися зниження забруднення навколишнього середовища за рахунок підвищення можливості повторного використання порожньої пластикової тари, а також за рахунок виключення використання для упаковки блоку пляшок одноразової пластикової плівки, оскільки об'єкт, що заявляється, може для транспортування пригвинчуватися до кришки, багаторазового використання, з ручкою для перенесення і декількома виступами із зовнішнім різьбленням. Однією з переваг об'єкту, що заявляється, є те, що транспортування великої кількості порожніх пляшок зі вставкою в денцевій частині не вимагає ніякої тари, оскільки пляшки заздалегідь збираються в жердини невеликої довжини, а потім за допомогою гнучкого елемента зв'язуються в «снопи». Упровадження заявленого об'єкту у виробництво не вимагає великих матеріальних витрат, оскільки воно полягає у внесенні незначних конструктивних змін денцевої частини прес-форми.
