Апарат для вирощування мікроорганізмів

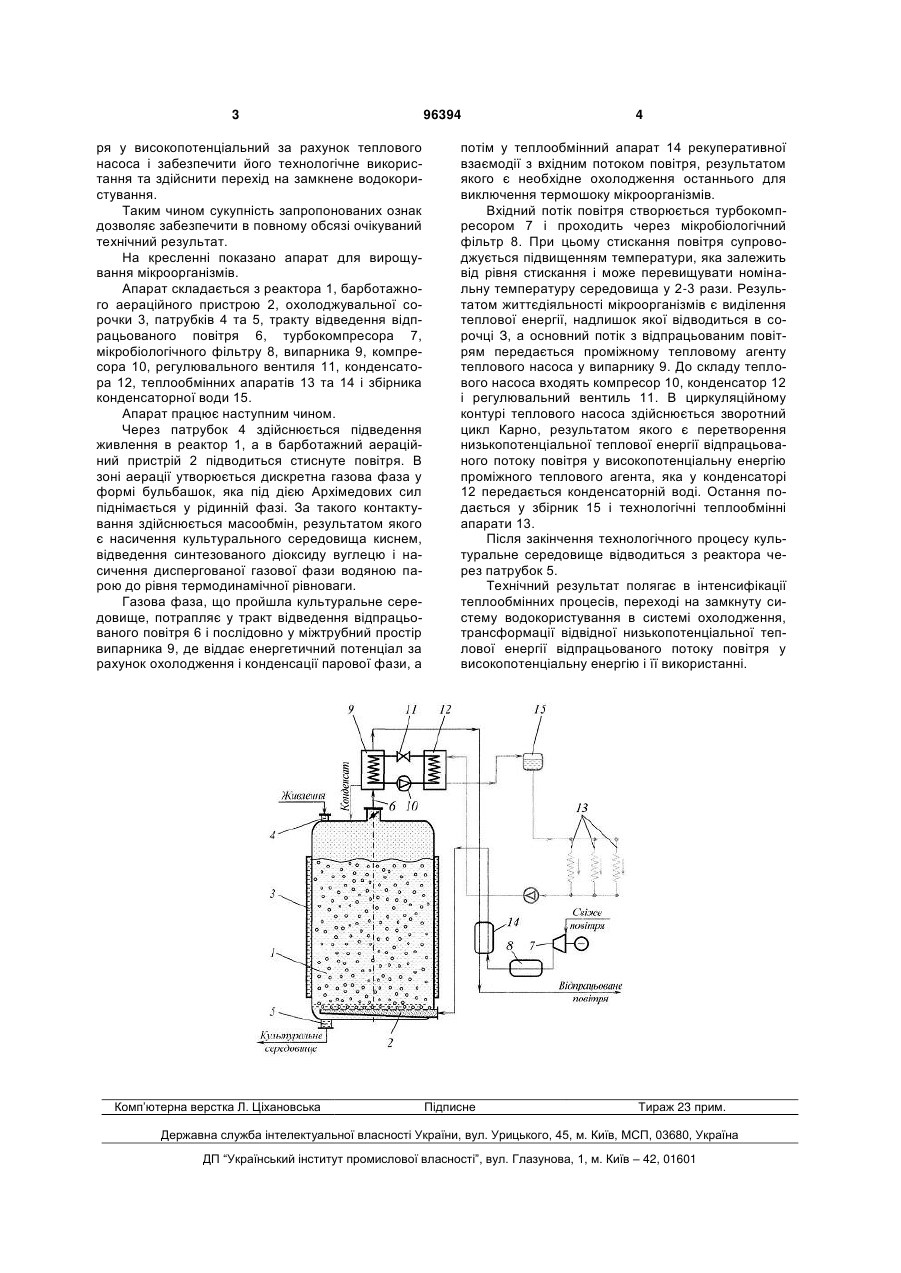

Апарат для вирощування мікроорганізмів, що складається із реактора, барботажного аераційно 3 ря у високопотенціальний за рахунок теплового насоса і забезпечити його технологічне використання та здійснити перехід на замкнене водокористування. Таким чином сукупність запропонованих ознак дозволяє забезпечити в повному обсязі очікуваний технічний результат. На кресленні показано апарат для вирощування мікроорганізмів. Апарат складається з реактора 1, барботажного аераційного пристрою 2, охолоджувальної сорочки 3, патрубків 4 та 5, тракту відведення відпрацьованого повітря 6, турбокомпресора 7, мікробіологічного фільтру 8, випарника 9, компресора 10, регулювального вентиля 11, конденсатора 12, теплообмінних апаратів 13 та 14 і збірника конденсаторної води 15. Апарат працює наступним чином. Через патрубок 4 здійснюється підведення живлення в реактор 1, а в барботажний аераційний пристрій 2 підводиться стиснуте повітря. В зоні аерації утворюється дискретна газова фаза у формі бульбашок, яка під дією Архімедових сил піднімається у рідинній фазі. За такого контактування здійснюється масообмін, результатом якого є насичення культурального середовища киснем, відведення синтезованого діоксиду вуглецю і насичення диспергованої газової фази водяною парою до рівня термодинамічної рівноваги. Газова фаза, що пройшла культуральне середовище, потрапляє у тракт відведення відпрацьованого повітря 6 і послідовно у міжтрубний простір випарника 9, де віддає енергетичний потенціал за рахунок охолодження і конденсації парової фази, а Комп’ютерна верстка Л. Ціхановська 96394 4 потім у теплообмінний апарат 14 рекуперативної взаємодії з вхідним потоком повітря, результатом якого є необхідне охолодження останнього для виключення термошоку мікроорганізмів. Вхідний потік повітря створюється турбокомпресором 7 і проходить через мікробіологічний фільтр 8. При цьому стискання повітря супроводжується підвищенням температури, яка залежить від рівня стискання і може перевищувати номінальну температуру середовища у 2-3 рази. Результатом життєдіяльності мікроорганізмів є виділення теплової енергії, надлишок якої відводиться в сорочці З, а основний потік з відпрацьованим повітрям передається проміжному тепловому агенту теплового насоса у випарнику 9. До складу теплового насоса входять компресор 10, конденсатор 12 і регулювальний вентиль 11. В циркуляційному контурі теплового насоса здійснюється зворотний цикл Карно, результатом якого є перетворення низькопотенціальної теплової енергії відпрацьованого потоку повітря у високопотенціальну енергію проміжного теплового агента, яка у конденсаторі 12 передається конденсаторній воді. Остання подається у збірник 15 і технологічні теплообмінні апарати 13. Після закінчення технологічного процесу культуральне середовище відводиться з реактора через патрубок 5. Технічний результат полягає в інтенсифікації теплообмінних процесів, переході на замкнуту систему водокористування в системі охолодження, трансформації відвідної низькопотенціальної теплової енергії відпрацьованого потоку повітря у високопотенціальну енергію і її використанні. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
