Спосіб шліфування засипних апаратів доменних печей

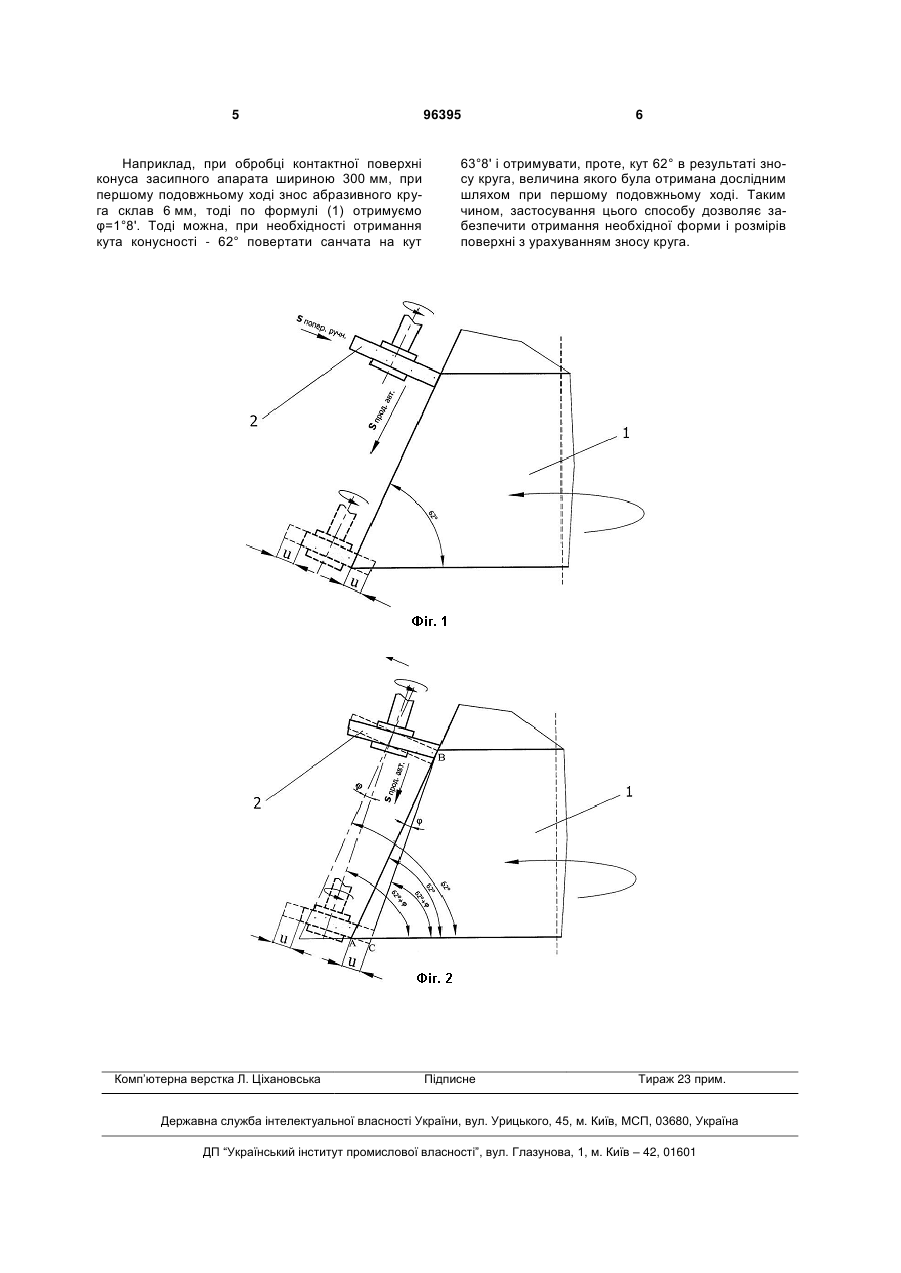

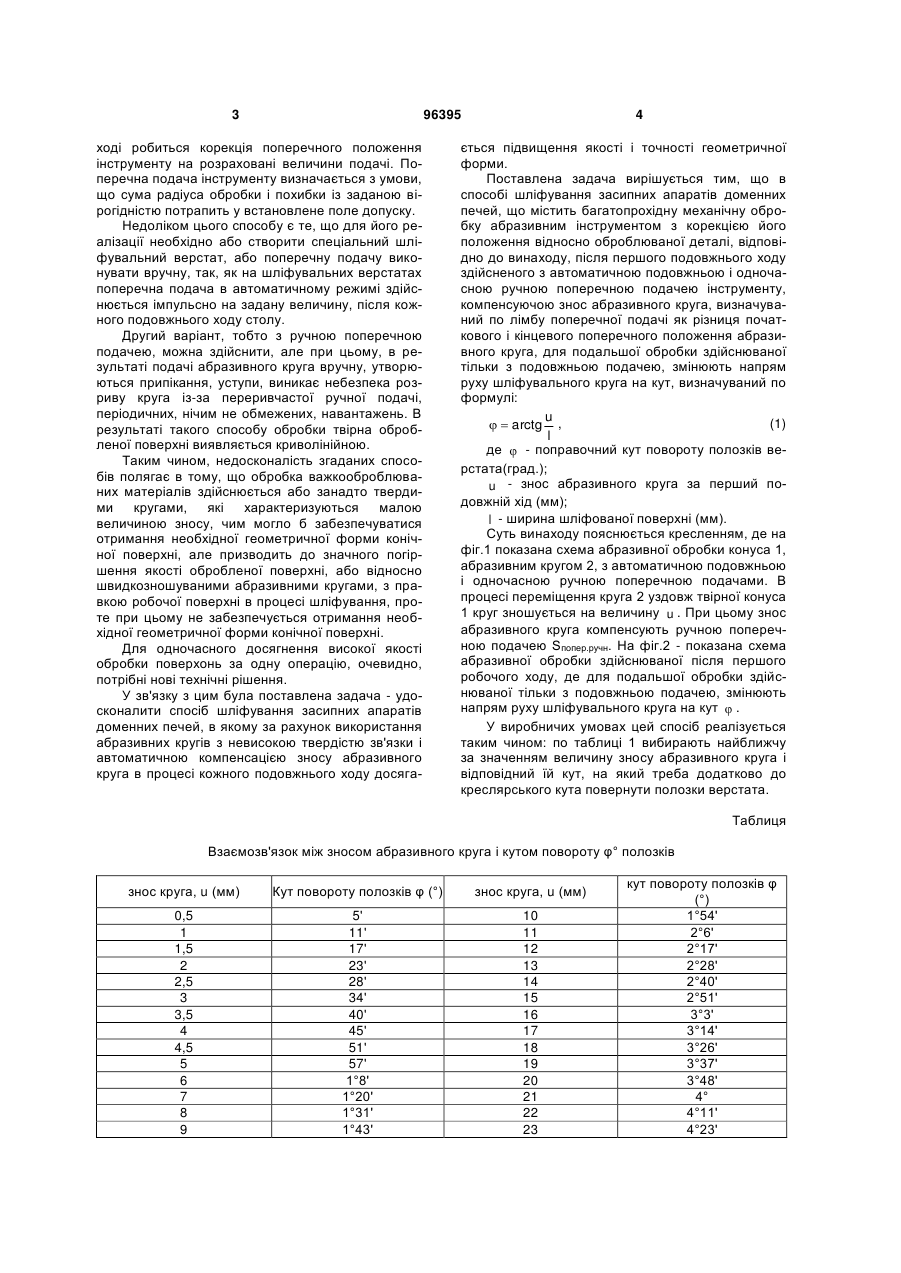

Спосіб шліфування засипних апаратів доменних печей, що включає багатопрохідну механічну обробку абразивним інструментом з корекцією його положення відносно оброблюваної деталі, який відрізняється тим, що після першого по 3 96395 ході робиться корекція поперечного положення інструменту на розраховані величини подачі. Поперечна подача інструменту визначається з умови, що сума радіуса обробки і похибки із заданою вірогідністю потрапить у встановлене поле допуску. Недоліком цього способу є те, що для його реалізації необхідно або створити спеціальний шліфувальний верстат, або поперечну подачу виконувати вручну, так, як на шліфувальних верстатах поперечна подача в автоматичному режимі здійснюється імпульсно на задану величину, після кожного подовжнього ходу столу. Другий варіант, тобто з ручною поперечною подачею, можна здійснити, але при цьому, в результаті подачі абразивного круга вручну, утворюються припікання, уступи, виникає небезпека розриву круга із-за переривчастої ручної подачі, періодичних, нічим не обмежених, навантажень. В результаті такого способу обробки твірна обробленої поверхні виявляється криволінійною. Таким чином, недосконалість згаданих способів полягає в тому, що обробка важкооброблюваних матеріалів здійснюється або занадто твердими кругами, які характеризуються малою величиною зносу, чим могло б забезпечуватися отримання необхідної геометричної форми конічної поверхні, але призводить до значного погіршення якості обробленої поверхні, або відносно швидкозношуваними абразивними кругами, з правкою робочої поверхні в процесі шліфування, проте при цьому не забезпечується отримання необхідної геометричної форми конічної поверхні. Для одночасного досягнення високої якості обробки поверхонь за одну операцію, очевидно, потрібні нові технічні рішення. У зв'язку з цим була поставлена задача - удосконалити спосіб шліфування засипних апаратів доменних печей, в якому за рахунок використання абразивних кругів з невисокою твердістю зв'язки і автоматичною компенсацією зносу абразивного круга в процесі кожного подовжнього ходу досяга 4 ється підвищення якості і точності геометричної форми. Поставлена задача вирішується тим, що в способі шліфування засипних апаратів доменних печей, що містить багатопрохідну механічну обробку абразивним інструментом з корекцією його положення відносно оброблюваної деталі, відповідно до винаходу, після першого подовжнього ходу здійсненого з автоматичною подовжньою і одночасною ручною поперечною подачею інструменту, компенсуючою знос абразивного круга, визначуваний по лімбу поперечної подачі як різниця початкового і кінцевого поперечного положення абразивного круга, для подальшої обробки здійснюваної тільки з подовжньою подачею, змінюють напрям руху шліфувального круга на кут, визначуваний по формулі: u (1)   arctg , l де  - поправочний кут повороту полозків верстата(град.); u - знос абразивного круга за перший подовжній хід (мм); l - ширина шліфованої поверхні (мм). Суть винаходу пояснюється кресленням, де на фіг.1 показана схема абразивної обробки конуса 1, абразивним кругом 2, з автоматичною подовжньою і одночасною ручною поперечною подачами. В процесі переміщення круга 2 уздовж твірної конуса 1 круг зношується на величину u . При цьому знос абразивного круга компенсують ручною поперечною подачею Sпопер.ручн. На фіг.2 - показана схема абразивної обробки здійснюваної після першого робочого ходу, де для подальшої обробки здійснюваної тільки з подовжньою подачею, змінюють напрям руху шліфувального круга на кут  . У виробничих умовах цей спосіб реалізується таким чином: по таблиці 1 вибирають найближчу за значенням величину зносу абразивного круга і відповідний їй кут, на який треба додатково до креслярського кута повернути полозки верстата. Таблиця Взаємозв'язок між зносом абразивного круга і кутом повороту φ° полозків знос круга, u (мм) Кут повороту полозків φ (°) знос круга, u (мм) 0,5 1 1,5 2 2,5 3 3,5 4 4,5 5 6 7 8 9 5' 11' 17' 23' 28' 34' 40' 45' 51' 57' 1°8' 1°20' 1°31' 1°43' 10 11 12 13 14 15 16 17 18 19 20 21 22 23 кут повороту полозків φ (°) 1°54' 2°6' 2°17' 2°28' 2°40' 2°51' 3°3' 3°14' 3°26' 3°37' 3°48' 4° 4°11' 4°23' 5 Наприклад, при обробці контактної поверхні конуса засипного апарата шириною 300 мм, при першому подовжньому ході знос абразивного круга склав 6 мм, тоді по формулі (1) отримуємо φ=1°8'. Тоді можна, при необхідності отримання кута конусності - 62° повертати санчата на кут Комп’ютерна верстка Л. Ціхановська 96395 6 63°8' і отримувати, проте, кут 62° в результаті зносу круга, величина якого була отримана дослідним шляхом при першому подовжньому ході. Таким чином, застосування цього способу дозволяє забезпечити отримання необхідної форми і розмірів поверхні з урахуванням зносу круга. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
