Трьохвальцова дробарка
Номер патенту: 9669
Опубліковано: 30.09.1996
Автори: Пилипенко Олександр Миколайович, Іванов Олександр Васильович, Ревенко Іван Іванович
Формула / Реферат

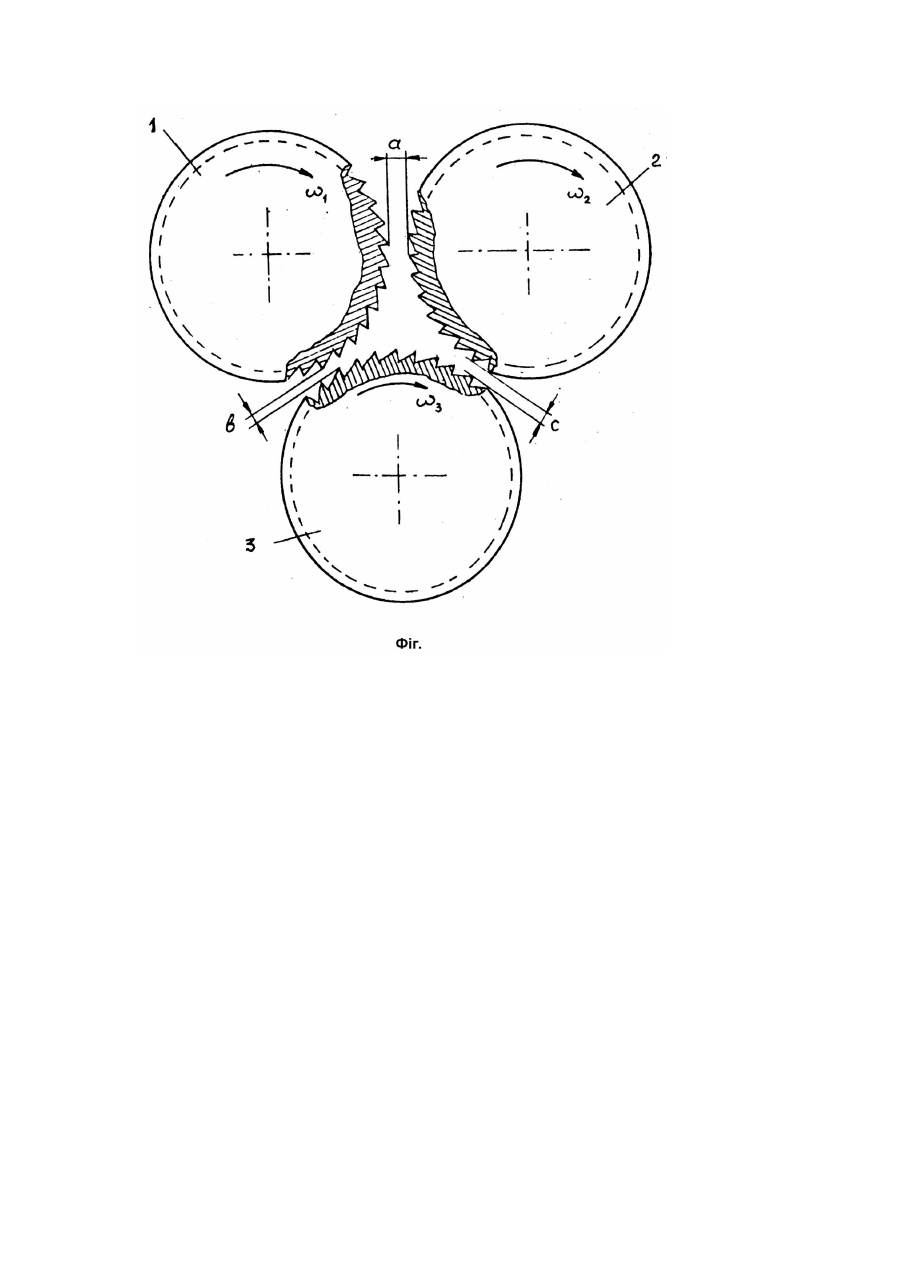

Трьохвальцьова дробарка з двома верхніми та одним нижнім вальцями однакового діаметру, що розташовані із зазорами і мають вістря, яка відрізняється тим, що дробарка має приводи окремо для кожного з вальців, які забезпечують обертання останніх в одному напрямку і колові швидкості у співвідношенні w1> w3> w2 при значеннях диференціалів
w1/ w2 = (w1/ w3)2= (w3/ w2)2
причому розміри зазор в між вальцями дорівнюють b=с; b<a£ b+с, де "а" - зазор між верхніми вальцями, "b" і "с" - зазори між нижнім та верхнім вальцями.
Текст
Винахід стосується подрібнення сипучих матеріалів і може бути використаний, наприклад, в сільськогосподарському виробництві і комбікормовій промисловості. Відоме подрібнення матеріалу трьохвальцовим подрібнювачем з двома верхніми та одним нижнім вальцями однакового діаметру, що розташовані з зазорами і мають вістря. Матеріал подрібнюють спочатку в зазорі між верхньою парою вальців, які обертаються назустріч один одному, а на другій стадії подрібнення матеріал поділяють на два потоки і доподрібнюють в нижніх зазорах. Причому колові швидкості всіх вальців однакові, а верхній зазор повинен бути більший за суму нижніх, і, в свою чергу, нижній зазор між вальцями, які обертаються в різні боки, більший зазору між вальцями, які обертаються в один бік. При першій умові співвідношення зазорів, можливе забивання нижніх, а при другій - якість подрібненого продукту в потоках буде різна. Крім того, матеріал в основному буде подрібнюватися в більшому зазорі. Технічним результатом даного винаходу є підвищення продуктивності процесу подрібнення фуражного зерна і якості продукту. Цей технічний результат досягається тим, що всі вальці дробарки мають індивідуальні приводи, які забезпечують обертання вальців в одному напрямку з коловими швидкостями в співвідношенні Причому диференціал між ними становить: Крім того, нижні зазори і рівні між собою, а верхній зазор а більший за них, але не перевищує величини суми цих зазорів, тобто Вальці обертаються в один бік для того, щоб в кожному зазорі на матеріал діяли вістря рифлів вальців в різних напрямках, що покращує інтенсивність подрібнення і створюються однакові умови подрібнення. Різні швидкості вальців, причому тільки в такому співвідношенні: забезпечують умови затягування матеріалу. Вказані диференціали між верхніми вальцями і нижнім та зазори між ними, також створюють однакові умови в цих зазорах і забезпечують однакову крупність продукту в обох потоках. Умова усуває забивання зазорів на другій стадії подрібнення і забезпечує двохстадійне подрібнення. Наведене технічне рішення з новою сукупністю ознак забезпечує збільшення продуктивності, покращує якість подрібнення. На кресленні (фіг.) показана конструктивно-технологічна схема дробарки. Дробарка має два верхні 1 і 2 та один нижній 3 вальці, що обертаються в одному напрямку, з таким співвідношенням колових швидкостей і робочих зазорів Корм спочатку подають в зазор а між верхніми вальцями і, пройшовши попередню стадію подрібнення, розділяється на два, приблизно, рівних потоки, направляється в зазори та де подрібнюється до кінцевої крупності. Крупність продукту можна регулювати відомими методами, наприклад, величиною зазорів між вальцями та диференціалом швидкостей. Подачу матеріалу регулюють відповідними заслінками. Дана конструкція з новою сукупністю ознак забезпечить ефективність подрібнення, розширить технологічні можливості трьохвальцової дробарки.
ДивитисяДодаткова інформація
Назва патенту англійськоюThree-roll crusher
Автори англійськоюRevenko Ivan Ivanovych, Ivanov Oleksandr Vasyliovych, Pylypenko Oleksandr Mykolaiovych
Назва патенту російськоюТрехвальцовая дробилка
Автори російськоюРевенко Иван Иванович, Иванов Александр Васильевич, Пилипенко Александр Николаевич
МПК / Мітки
МПК: B02C 4/08
Мітки: дробарка, трьохвальцова
