Завантажити PDF файл.

Формула / Реферат

Центральний кондиціонер, який містить охолоджувач повітря зі збірником конденсату, нагрівник повітря та вентилятор, який відрізняється тим, що додатково містить перед охолоджувачем повітря зі збірником конденсату регенеративний побічно-випарний повітроохолоджувач з каналами повного і допоміжного потоків повітря, при цьому канал повного потоку повітря приєднаний до охолоджувача повітря зі збірником конденсату, а збірник конденсату з'єднаний з каналом допоміжного потоку повітря регенеративного побічно-випарного повітроохолоджувача.

Текст

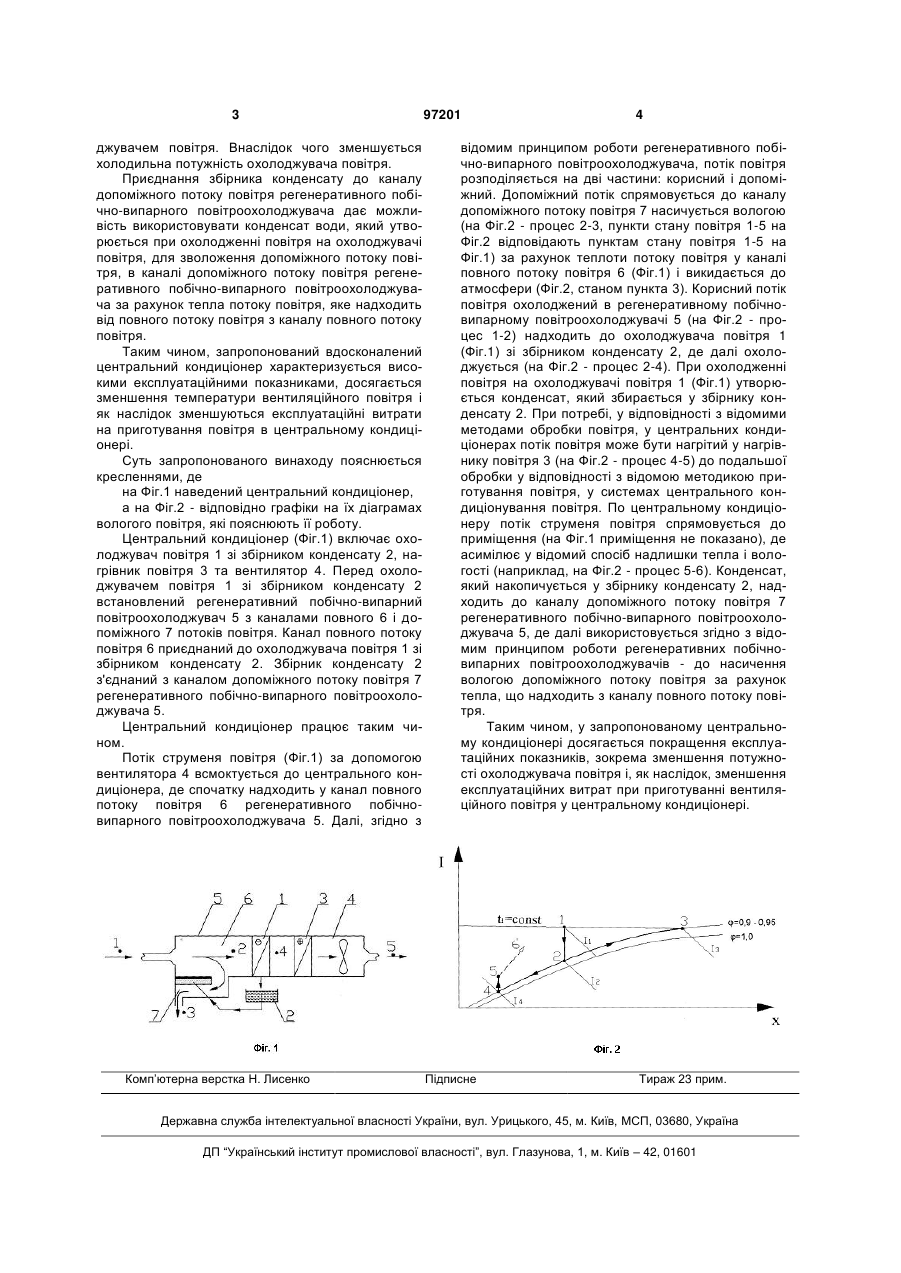

Центральний кондиціонер, який містить охолоджувач повітря зі збірником конденсату, нагрівник повітря та вентилятор, який відрізняється тим, що додатково містить перед охолоджувачем повітря зі збірником конденсату регенеративний побічно-випарний повітроохолоджувач з каналами повного і допоміжного потоків повітря, при цьому канал повного потоку повітря приєднаний до охолоджувача повітря зі збірником конденсату, а збірник конденсату з'єднаний з каналом допоміжного потоку повітря регенеративного побічно-випарного повітроохолоджувача. (19) (21) a201013150 (22) 05.11.2010 (24) 10.01.2012 (46) 10.01.2012, Бюл.№ 1, 2012 р. (72) МОРОЗОВ ЮРІЙ ПЕТРОВИЧ, ПІСАРЕВ ОЛЕКСАНДР ВЯЧЕСЛАВОВИЧ (73) ІНСТИТУТ ВІДНОВЛЮВАНОЇ ЕНЕРГЕТИКИ НАН УКРАЇНИ (56) SU 1672139 A1, 23.08.1991 UA 73697 C2, 15.08.2005 RU 2079058 C1, 10.05.1997 RU 2363892 C1, 10.08.2009 CN 2814208 Y, 06.09.2006 JP 2002181352 A, 26.06.2002 3 джувачем повітря. Внаслідок чого зменшується холодильна потужність охолоджувача повітря. Приєднання збірника конденсату до каналу допоміжного потоку повітря регенеративного побічно-випарного повітроохолоджувача дає можливість використовувати конденсат води, який утворюється при охолодженні повітря на охолоджувачі повітря, для зволоження допоміжного потоку повітря, в каналі допоміжного потоку повітря регенеративного побічно-випарного повітроохолоджувача за рахунок тепла потоку повітря, яке надходить від повного потоку повітря з каналу повного потоку повітря. Таким чином, запропонований вдосконалений центральний кондиціонер характеризується високими експлуатаційними показниками, досягається зменшення температури вентиляційного повітря і як наслідок зменшуються експлуатаційні витрати на приготування повітря в центральному кондиціонері. Суть запропонованого винаходу пояснюється кресленнями, де на Фіг.1 наведений центральний кондиціонер, а на Фіг.2 - відповідно графіки на їх діаграмах вологого повітря, які пояснюють її роботу. Центральний кондиціонер (Фіг.1) включає охолоджувач повітря 1 зі збірником конденсату 2, нагрівник повітря 3 та вентилятор 4. Перед охолоджувачем повітря 1 зі збірником конденсату 2 встановлений регенеративний побічно-випарний повітроохолоджувач 5 з каналами повного 6 і допоміжного 7 потоків повітря. Канал повного потоку повітря 6 приєднаний до охолоджувача повітря 1 зі збірником конденсату 2. Збірник конденсату 2 з'єднаний з каналом допоміжного потоку повітря 7 регенеративного побічно-випарного повітроохолоджувача 5. Центральний кондиціонер працює таким чином. Потік струменя повітря (Фіг.1) за допомогою вентилятора 4 всмоктується до центрального кондиціонера, де спочатку надходить у канал повного потоку повітря 6 регенеративного побічновипарного повітроохолоджувача 5. Далі, згідно з Комп’ютерна верстка Н. Лисенко 97201 4 відомим принципом роботи регенеративного побічно-випарного повітроохолоджувача, потік повітря розподіляється на дві частини: корисний і допоміжний. Допоміжний потік спрямовується до каналу допоміжного потоку повітря 7 насичується вологою (на Фіг.2 - процес 2-3, пункти стану повітря 1-5 на Фіг.2 відповідають пунктам стану повітря 1-5 на Фіг.1) за рахунок теплоти потоку повітря у каналі повного потоку повітря 6 (Фіг.1) і викидається до атмосфери (Фіг.2, станом пункта 3). Корисний потік повітря охолоджений в регенеративному побічновипарному повітроохолоджувачі 5 (на Фіг.2 - процес 1-2) надходить до охолоджувача повітря 1 (Фіг.1) зі збірником конденсату 2, де далі охолоджується (на Фіг.2 - процес 2-4). При охолодженні повітря на охолоджувачі повітря 1 (Фіг.1) утворюється конденсат, який збирається у збірнику конденсату 2. При потребі, у відповідності з відомими методами обробки повітря, у центральних кондиціонерах потік повітря може бути нагрітий у нагрівнику повітря 3 (на Фіг.2 - процес 4-5) до подальшої обробки у відповідності з відомою методикою приготування повітря, у системах центрального кондиціонування повітря. По центральному кондиціонеру потік струменя повітря спрямовується до приміщення (на Фіг.1 приміщення не показано), де асимілює у відомий спосіб надлишки тепла і вологості (наприклад, на Фіг.2 - процес 5-6). Конденсат, який накопичується у збірнику конденсату 2, надходить до каналу допоміжного потоку повітря 7 регенеративного побічно-випарного повітроохолоджувача 5, де далі використовується згідно з відомим принципом роботи регенеративних побічновипарних повітроохолоджувачів - до насичення вологою допоміжного потоку повітря за рахунок тепла, що надходить з каналу повного потоку повітря. Таким чином, у запропонованому центральному кондиціонері досягається покращення експлуатаційних показників, зокрема зменшення потужності охолоджувача повітря і, як наслідок, зменшення експлуатаційних витрат при приготуванні вентиляційного повітря у центральному кондиціонері. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Central air-conditioner

Автори англійською

Morozov Yurii Petrovych, Pisarev Oleksandr Viacheslavovych

Назва патенту російською

Центральный кондиционер

Автори російською

Морозов Юрий Петрович, Писарев Александр Вячеславович

МПК / Мітки

МПК: F24F 5/00, F24F 3/147, F24F 3/044

Мітки: кондиціонер, центральний
