Система кондиціонування приміщення

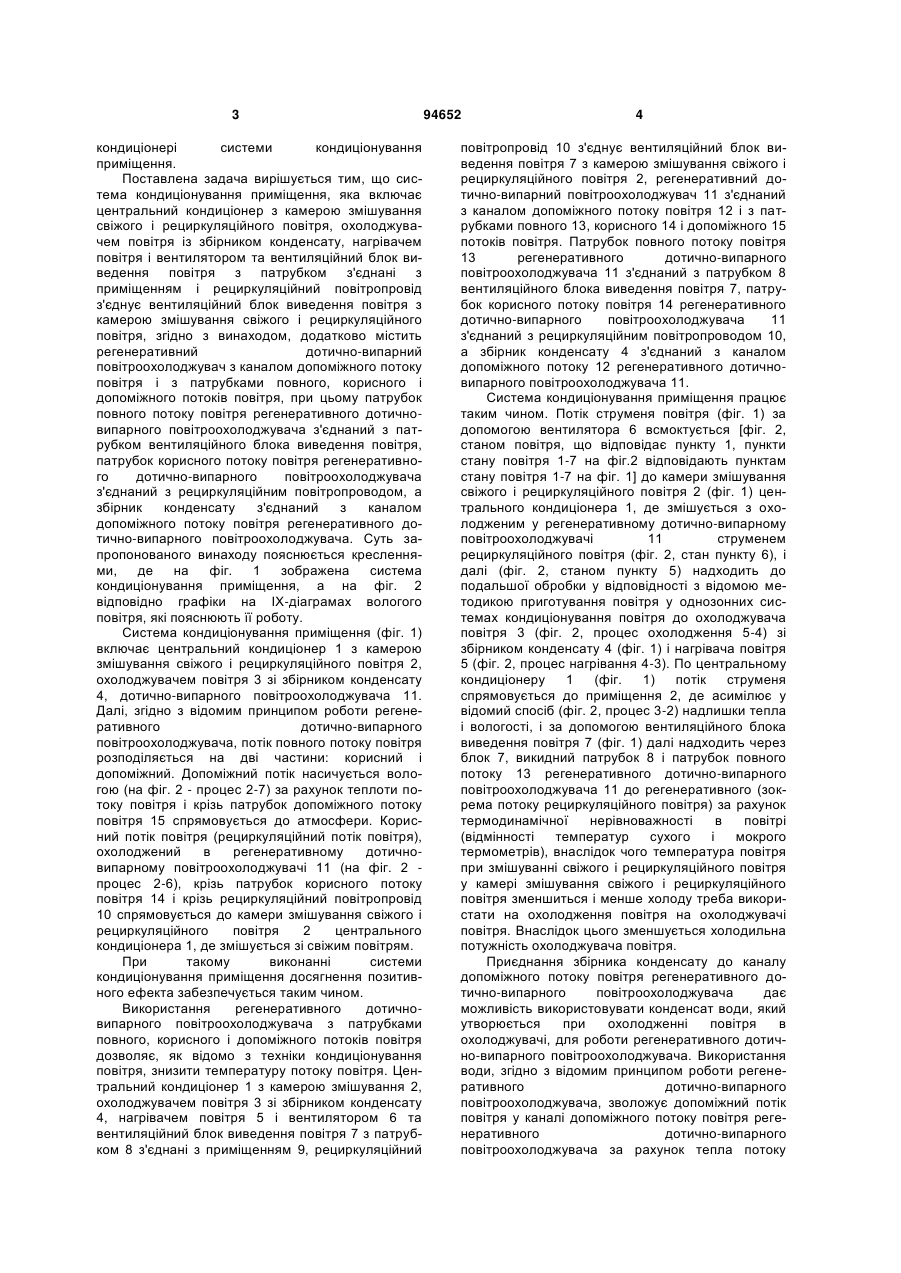

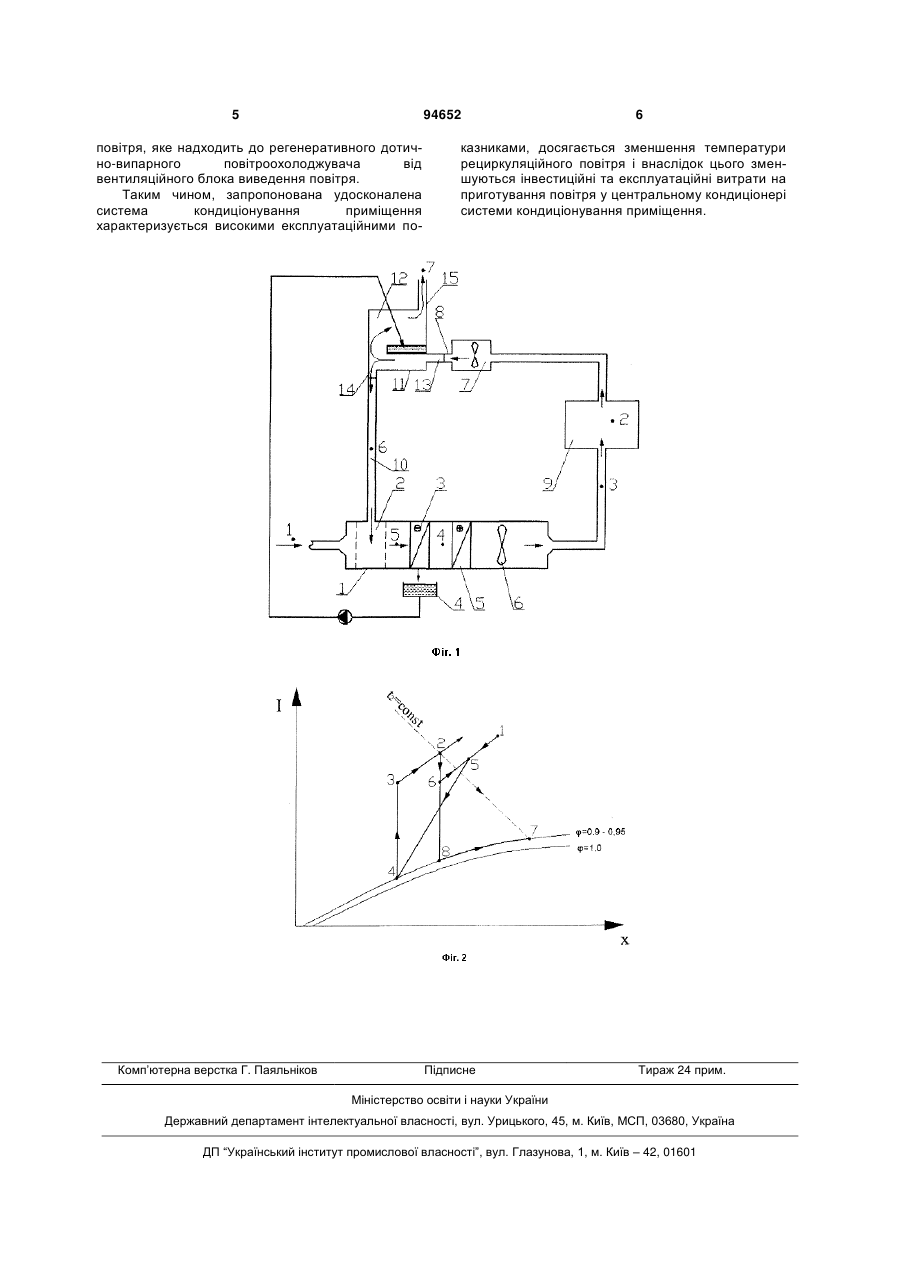

Система кондиціонування приміщення, яка має центральний кондиціонер з камерою змішування свіжого і рециркуляційного повітря, охолоджувачем повітря зі збірником конденсату, нагрівачем повітря і вентилятором та вентиляційний C2 1 3 кондиціонері системи кондиціонування приміщення. Поставлена задача вирішується тим, що система кондиціонування приміщення, яка включає центральний кондиціонер з камерою змішування свіжого і рециркуляційного повітря, охолоджувачем повітря із збірником конденсату, нагрівачем повітря і вентилятором та вентиляційний блок виведення повітря з патрубком з'єднані з приміщенням і рециркуляційний повітропровід з'єднує вентиляційний блок виведення повітря з камерою змішування свіжого і рециркуляційного повітря, згідно з винаходом, додатково містить регенеративний дотично-випарний повітроохолоджувач з каналом допоміжного потоку повітря і з патрубками повного, корисного і допоміжного потоків повітря, при цьому патрубок повного потоку повітря регенеративного дотичновипарного повітроохолоджувача з'єднаний з патрубком вентиляційного блока виведення повітря, патрубок корисного потоку повітря регенеративного дотично-випарного повітроохолоджувача з'єднаний з рециркуляційним повітропроводом, а збірник конденсату з'єднаний з каналом допоміжного потоку повітря регенеративного дотично-випарного повітроохолоджувача. Суть запропонованого винаходу пояснюється кресленнями, де на фіг. 1 зображена система кондиціонування приміщення, а на фіг. 2 відповідно графіки на ІХ-діаграмах вологого повітря, які пояснюють її роботу. Система кондиціонування приміщення (фіг. 1) включає центральний кондиціонер 1 з камерою змішування свіжого і рециркуляційного повітря 2, охолоджувачем повітря 3 зі збірником конденсату 4, дотично-випарного повітроохолоджувача 11. Далі, згідно з відомим принципом роботи регенеративного дотично-випарного повітроохолоджувача, потік повного потоку повітря розподіляється на дві частини: корисний і допоміжний. Допоміжний потік насичується вологою (на фіг. 2 - процес 2-7) за рахунок теплоти потоку повітря і крізь патрубок допоміжного потоку повітря 15 спрямовується до атмосфери. Корисний потік повітря (рециркуляційний потік повітря), охолоджений в регенеративному дотичновипарному повітроохолоджувачі 11 (на фіг. 2 процес 2-6), крізь патрубок корисного потоку повітря 14 і крізь рециркуляційний повітропровід 10 спрямовується до камери змішування свіжого і рециркуляційного повітря 2 центрального кондиціонера 1, де змішується зі свіжим повітрям. При такому виконанні системи кондиціонування приміщення досягнення позитивного ефекта забезпечується таким чином. Використання регенеративного дотичновипарного повітроохолоджувача з патрубками повного, корисного і допоміжного потоків повітря дозволяє, як відомо з техніки кондиціонування повітря, знизити температуру потоку повітря. Центральний кондиціонер 1 з камерою змішування 2, охолоджувачем повітря 3 зі збірником конденсату 4, нагрівачем повітря 5 і вентилятором 6 та вентиляційний блок виведення повітря 7 з патрубком 8 з'єднані з приміщенням 9, рециркуляційний 94652 4 повітропровід 10 з'єднує вентиляційний блок виведення повітря 7 з камерою змішування свіжого і рециркуляційного повітря 2, регенеративний дотично-випарний повітроохолоджувач 11 з'єднаний з каналом допоміжного потоку повітря 12 і з патрубками повного 13, корисного 14 і допоміжного 15 потоків повітря. Патрубок повного потоку повітря 13 регенеративного дотично-випарного повітроохолоджувача 11 з'єднаний з патрубком 8 вентиляційного блока виведення повітря 7, патрубок корисного потоку повітря 14 регенеративного дотично-випарного повітроохолоджувача 11 з'єднаний з рециркуляційним повітропроводом 10, а збірник конденсату 4 з'єднаний з каналом допоміжного потоку 12 регенеративного дотичновипарного повітроохолоджувача 11. Система кондиціонування приміщення працює таким чином. Потік струменя повітря (фіг. 1) за допомогою вентилятора 6 всмоктується [фіг. 2, станом повітря, що відповідає пункту 1, пункти стану повітря 1-7 на фіг.2 відповідають пунктам стану повітря 1-7 на фіг. 1] до камери змішування свіжого і рециркуляційного повітря 2 (фіг. 1) центрального кондиціонера 1, де змішується з охолодженим у регенеративному дотично-випарному повітроохолоджувачі 11 струменем рециркуляційного повітря (фіг. 2, стан пункту 6), і далі (фіг. 2, станом пункту 5) надходить до подальшої обробки у відповідності з відомою методикою приготування повітря у однозонних системах кондиціонування повітря до охолоджувача повітря 3 (фіг. 2, процес охолодження 5-4) зі збірником конденсату 4 (фіг. 1) і нагрівача повітря 5 (фіг. 2, процес нагрівання 4-3). По центральному кондиціонеру 1 (фіг. 1) потік струменя спрямовується до приміщення 2, де асимілює у відомий спосіб (фіг. 2, процес 3-2) надлишки тепла і вологості, і за допомогою вентиляційного блока виведення повітря 7 (фіг. 1) далі надходить через блок 7, викидний патрубок 8 і патрубок повного потоку 13 регенеративного дотично-випарного повітроохолоджувача 11 до регенеративного (зокрема потоку рециркуляційного повітря) за рахунок термодинамічної нерівноважності в повітрі (відмінності температур сухого і мокрого термометрів), внаслідок чого температура повітря при змішуванні свіжого і рециркуляційного повітря у камері змішування свіжого і рециркуляційного повітря зменшиться і менше холоду треба використати на охолодження повітря на охолоджувачі повітря. Внаслідок цього зменшується холодильна потужність охолоджувача повітря. Приєднання збірника конденсату до каналу допоміжного потоку повітря регенеративного дотично-випарного повітроохолоджувача дає можливість використовувати конденсат води, який утворюється при охолодженні повітря в охолоджувачі, для роботи регенеративного дотично-випарного повітроохолоджувача. Використання води, згідно з відомим принципом роботи регенеративного дотично-випарного повітроохолоджувача, зволожує допоміжний потік повітря у каналі допоміжного потоку повітря регенеративного дотично-випарного повітроохолоджувача за рахунок тепла потоку 5 94652 повітря, яке надходить до регенеративного дотично-випарного повітроохолоджувача від вентиляційного блока виведення повітря. Таким чином, запропонована удосконалена система кондиціонування приміщення характеризується високими експлуатаційними по Комп’ютерна верстка Г. Паяльніков 6 казниками, досягається зменшення температури рециркуляційного повітря і внаслідок цього зменшуються інвестиційні та експлуатаційні витрати на приготування повітря у центральному кондиціонері системи кондиціонування приміщення. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
