Осушник повітря

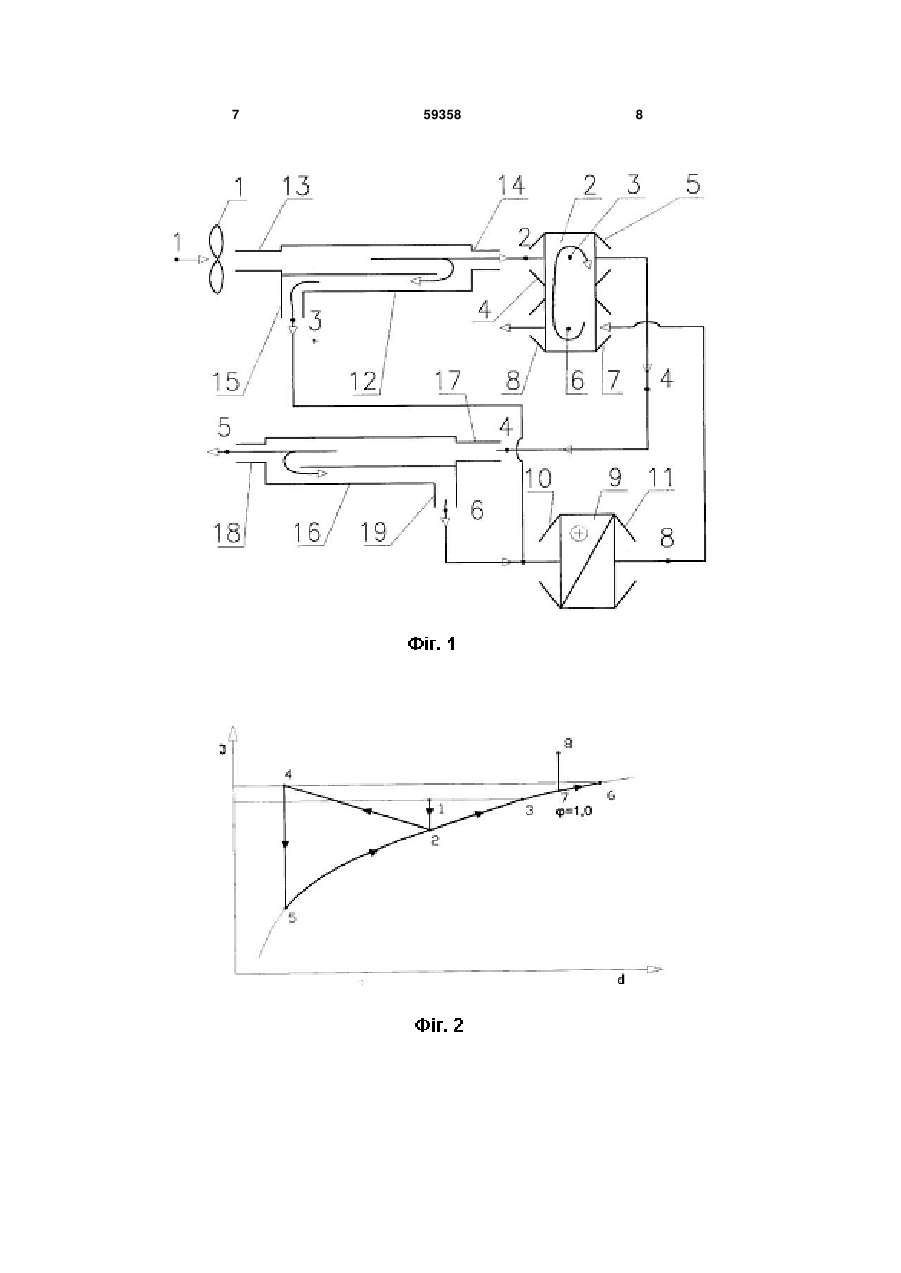

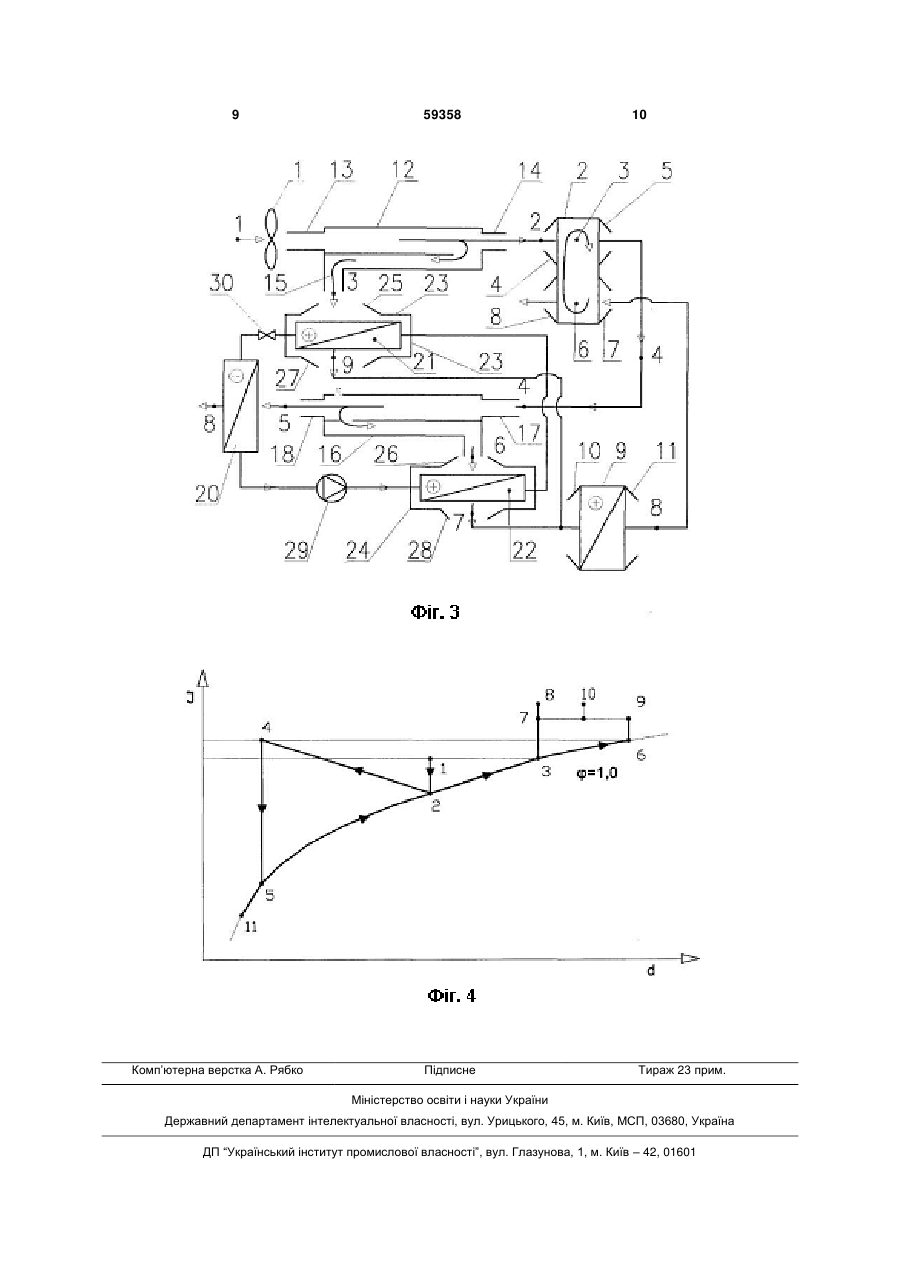

1. Осушник повітря, що включає вентилятор, адсорбційний обертовий осушник повітря з зоною сорбції з вхідним і вихідним патрубками потоку повітря та зоною регенерації сорбента з вхідним і вихідним патрубками робочого потоку повітря і обігрівач робочого потоку повітря з вхідним і вихідним з'єднаним з вхідним патрубком робочого потоку повітря зони регенерації сорбента патрубками, який відрізняється тим, що додатково містить вхідний регенеративний побічно-випарний повітроохолоджувач з патрубками повного, корисного і допоміжного потоків повітря і допоміжний регенеративний побічно-випарний повітроохолоджувач з патрубками повного, корисного і допоміжного потоків повітря, при цьому патрубок повного потоку повітря вхідного регенеративного побічновипарного повітроохолоджувача з'єднаний з вентилятором, патрубок корисного потоку повітря вхі U 2 (19) 1 3 казників, зокрема підвищується інтенсивність проведення процесу осушування повітря при незначних витратах енергії. Поставлена задача вирішується тим, що осушник повітря, що включає вентилятор, адсорбційний обертовий осушник повітря з зоною сорбції водяної пари сорбентом з вхідним і вихідним патрубками потоку повітря та зоною регенерації сорбенту з вхідним і вихідним патрубками робочого потоку повітря і обігрівач робочого потоку повітря з вхідним і вихідним з'єднаним з вхідним патрубком робочого потоку повітря зони регенерації патрубками, згідно з корисною моделлю, додатково містить вхідний регенеративний побічно-випарний повітроохолоджувач з патрубками повного, корисного і допоміжного потоків повітря і допоміжний регенеративний побічно-випарний повітроохолоджувач з патрубками повного, корисного і допоміжного потоків повітря, при цьому патрубок повного потоку повітря вхідного регенеративного побічновипарного повітроохолоджувача з'єднаний з вентилятором, патрубок корисного потоку повітря вступного регенеративного побічно-випарного повітроохолоджувача з'єднаний з вхідним патрубком потоку повітря зони сорбції водяної пари сорбентом адсорбційного обертового осушника повітря, вихідний патрубок потоку повітря зони сорбції адсорбційного обертового осушника повітря з'єднаний з патрубком повного потоку повітря допоміжного регенеративного побічно-випарного повітроохолоджувача, а патрубки допоміжного потоку повітря вхідного і допоміжного регенеративного побічно-випарного повітроохолоджувача з'єднані з вхідним патрубком обігрівача робочого потоку повітря, а також містить холодильну машину з повітряними випарником та вхідним і допоміжним конденсаторами в коробках з вхідним і вихідним патрубками, при цьому патрубки допоміжного потоку повітря вхідного і допоміжного регенеративного побічно-випарного повітроохолоджувачів з'єднані з вхідними патрубками коробок вступного і допоміжного конденсаторів, вихідні патрубки коробок вхідного і допоміжного конденсаторів з'єднані з вхідним патрубком обігрівача робочого потоку повітря, а патрубок корисного потоку повітря допоміжного регенеративного побічновипарного повітроохолоджувача з'єднаний з повітряним випарником. При такому виконанні пристрою досягнення позитивного ефекту забезпечується таким чином. Використання вхідного і допоміжного регенеративного побічно-випарного повітроохолоджувача з патрубками повного, корисного і допоміжного потоків повітря дозволяє, як відомо з техніки кондиціонування повітря, знизити температуру робочого потоку повітря за рахунок термодинамічної нерівноважності у повітрі, внаслідок чого підвищується інтенсивність проведення процесу осушування повітря при малих витратах енергії, а при використанні холодильної машини знижується навантаження на холодильну машину, що зменшує споживання енергії. Використання холодильної машини з повітряним випарником та вхідним і допоміжним конденсаторами в коробках з вхідним і вихідним патруб 59358 4 ками дозволяє при потребі ще більше зменшити температуру струменя повітря. З'єднання патрубків допоміжного потоку повітря вхідного і допоміжного регенеративного побічно-випарного повітроохолоджувачів з вхідними патрубками коробок вхідного і допоміжного конденсаторів, вихідних патрубків коробок вхідного і допоміжного конденсаторів з вхідним патрубком обігрівача робочого потоку повітря дозволяє використовувати один вентилятор для реалізації роботи запропонованої установки. Таким чином, запропонований удосконалений осушник повітря характеризується високими експлуатаційними показниками, досягається зменшення температури при осушуванні робочого потоку повітря, що дозволяє інтенсифікувати процес осушування повітря в умовах малого споживання енергії. Суть запропонованої корисної моделі пояснюється кресленнями, де на Фіг.1, 3 представлений осушувач повітря та варіанти його виконання, а на Фіг.2, 4 відповідно графіки на Hd-діаграмах вологого повітря, які пояснюють його роботу. Осушник повітря (Фіг.1) включає вентилятор 1, адсорбційний обертовий осушник повітря 2 з зонами сорбції 3 водяної пари сорбентом з вхідним і вихідним патрубками 4, 5 потоку повітря та зона регенерації сорбента 6 з вхідним 7 і вихідним 8 патрубками робочого потоку повітря і обігрівач 9 робочого потоку повітря з вхідним 10 і вихідним 11 з'єднаним з вхідним патрубком 7 робочого потоку повітря зони регенерації сорбента 6 патрубками, також містить вступний регенеративний побічновипарний повітроохолоджувач 12 з патрубками повного 13, корисного 14 і допоміжного 15 потоків повітря і допоміжний регенеративний побічновипарний повітроохолоджувач 16 з патрубками повного 17, корисного 18 і допоміжного 19 потоків повітря, при цьому патрубок повного потоку повітря 13 регенеративного побічно-випарного повітроохолоджувача 12 з'єднаний з вентилятором 1, патрубок корисного потоку повітря 14 вхідного регенеративного побічно-випарного повітроохолоджувача з'єднаний з вхідним патрубком потоку повітря 4 зони сорбції водяної пари сорбентом 3 адсорбційного обертового осушника повітря 2, вихідний патрубок потоку повітря 5 зони сорбції водяної пари сорбентом 3 адсорбційного обертового осушника повітря 2 з'єднаний з патрубком повного потоку повітря 18 допоміжного регенеративного побічно-випарного повітроохолоджувача 16, а патрубки допоміжного потоку повітря 15 і 19 вхідного 12 і допоміжного 16 регенеративного побічно-випарного повітроохолоджувача з'єднані з вхідним патрубком 10 обігрівача робочого потоку повітря 9. Осушник повітря (Фіг.3) містить холодильну машину з повітряним випарником 20 та вхідним 21 і допоміжним 22 конденсаторами в коробках 23 і 24 з вхідними 25 і 26 і вихідними 27 і 28 патрубками, при цьому патрубки 15 і 19 допоміжного потоку повітря вхідного 12 і допоміжного 16 регенеративних побічно-випарних повітроохолоджувачів з'єднані з вхідними патрубками 25 і 26 коробок 23 і 24 вхідного 21 і допоміжного 22 конденсаторів, вихідні 5 патрубки 27 і 28 коробок 23 і 24 вхідного 21 і допоміжного 22 конденсаторів з'єднані з вхідним патрубком 10 обігрівача робочого потоку повітря 9, а патрубок корисного потоку повітря 17 допоміжного регенеративного побічно-випарного повітроохолоджувача 16 з'єднаний з повітряним випарником 20. До складу холодильної машини з повітряними випарником 20 і конденсаторами 21 і 22 входять компресор 29 і регулюючий вентиль 30, які є відомими складовими холодильних машин і їх робота не розглядається. Осушник повітря працює таким чином. Потік струменя повітря (Фіг.1) за допомогою вентилятора 1 всмоктується через патрубок повного потоку повітря 13 до вхідного регенеративного побічно-випарного повітроохолоджувача 12. Далі, згідно з відомим принципом роботи регенеративного побічно-випарного повітроохолоджувача, потік повного потоку, повітря розподіляється на дві частини: корисний і допоміжний. Допоміжний потік насичується вологою (на Фіг.2 - процес 2-3) за рахунок теплоти повного потоку повітря і крізь патрубок допоміжного потоку повітря 15 (Фіг.1) спрямовується на обігрівач робочого потоку повітря 9 через вхідний патрубок 10. Корисний потік повітря охолоджений у вхідному регенеративному побічно-випарному повітроохолоджувачі 12 (на Фіг.2 - процес 1-2) крізь патрубок корисного потоку повітря 14 і крізь вхідний патрубок потоку повітря 4 спрямовується на адсорбційний обертовий осушник повітря 2 до зони сорбції водяної пари сорбентом 3. В адсорбційному обертовому осушнику повітря 2 потік повітря осушується при одночасному збільшенні температури (Фіг.2 - процес 2-4). Далі потік повітря крізь вихідний патрубок потоку повітря 5 спрямовується через патрубок повного потоку повітря 18 до допоміжного регенеративного побічно-випарного повітроохолоджувача 16. Згідно з відомим принципом роботи регенеративного побічно-випарного повітроохолоджувача, потік повного потоку повітря розподіляється на дві частини: корисний і допоміжний. Допоміжний потік насичується вологою (на Фіг.2 - процес 5-6) за рахунок теплоти повного потоку повітря і крізь патрубок допоміжного потоку повітря 19 (Фіг.1) спрямовується на обігрівач робочого потоку повітря 9 через вхідний патрубок 10. Корисний потік повітря охолоджений в допоміжному регенеративному побічно-випарному повітроохолоджувачі 16 (на Фіг.2 процес 4-5) крізь патрубок корисного потока повітря 17 спрямовується до використання. Потоки допоміжних струменів повітря з вхідного 12 і допоміжного 16 регенеративних побічно 59358 6 випарних повітроохолоджувачів змішуються перед вхідним або у вхідному патрубком 10 обігрівача робочого потоку повітря 9 (Фіг.2, стан мішання пункт 7), далі в обігрівачі робочого потоку повітря 9 потік повітря нагрівається (Фіг.2 - процес 7-8) і спрямовується крізь вхідний патрубок робочого потоку повітря 7 до зони регенерації сорбенту 6 адсорбційного обертового осушника повітря 2, де реалізується відомий процес регенерації сорбенту адсорбційним обертовим осушником повітря 2. При використанні холодильної машини з повітряними випарником 20 та вхідним 21 і допоміжним 22 конденсаторами (Фіг.3) допоміжні струмені повітря патрубками допоміжного потоку повітря 15 і 19 відповідно вхідного 12 і допоміжного 16 регенеративних побічно-випарних повітроохолоджувачів спрямовуються до коробок 23 і 24 вхідного 21 і допоміжного 22 конденсаторів крізь вхідні патрубки 25 і 26, де повітря, відбираючи тепло з холодильних машин, згідно з відомим принципом їх роботи, нагрівається і далі при надходженні повітря крізь вихідні 27 і 28 патрубки коробів 23 і 24 та крізь вхідний патрубок 10 до обігрівача робочого потоку повітря 9 потребується менше тепла для обігріву повітря. На Фіг.4 процеси 3-7 і 6-8 нагрівання допоміжних струменів повітря у вхідному 21 і допоміжному 22 конденсаторах, пункт 9 - стан змішування потоків допоміжних струменів повітря з вхідного 12 і допоміжного 16 регенеративних побічно-випарних повітроохолоджувачів перед чи у вхідному патрубку 10 обігрівача робочого потоку повітря 9, процес 9-10 нагрівання потоку повітря обігрівачем робочого потоку повітря 9. Корисний потік повітря охолоджений в допоміжному регенеративному побічно-випарному повітроохолоджувачі 16 (на Фіг.4 - процес 4-5) крізь патрубок корисного потоку повітря 17 спрямовується до повітряного випарника 20, де ще більше охолоджується і відповідно осушується ( процес 5-11) і спрямовується до використання. Осушник повітря може бути реалізований при використанні регенеративних побічно-випарних повітроохолоджувачів відомих виробників, наприклад, німецької фірми KAMPMANN і розробок Інституту технічної теплофізики НАН України та адсорбційних обертових осушників повітря, наприклад, відомих фірм Dantherm, DST, MuntersLewaco та інших. Таким чином, запропонований осушник повітря дозволяє покращити експлуатаційні показники, зокрема підвищити інтенсивність проведення процесу осушування повітря при малих витратах енергії. 7 59358 8 9 Комп’ютерна верстка А. Рябко 59358 Підписне 10 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
