Адсорбційний осушник повітря

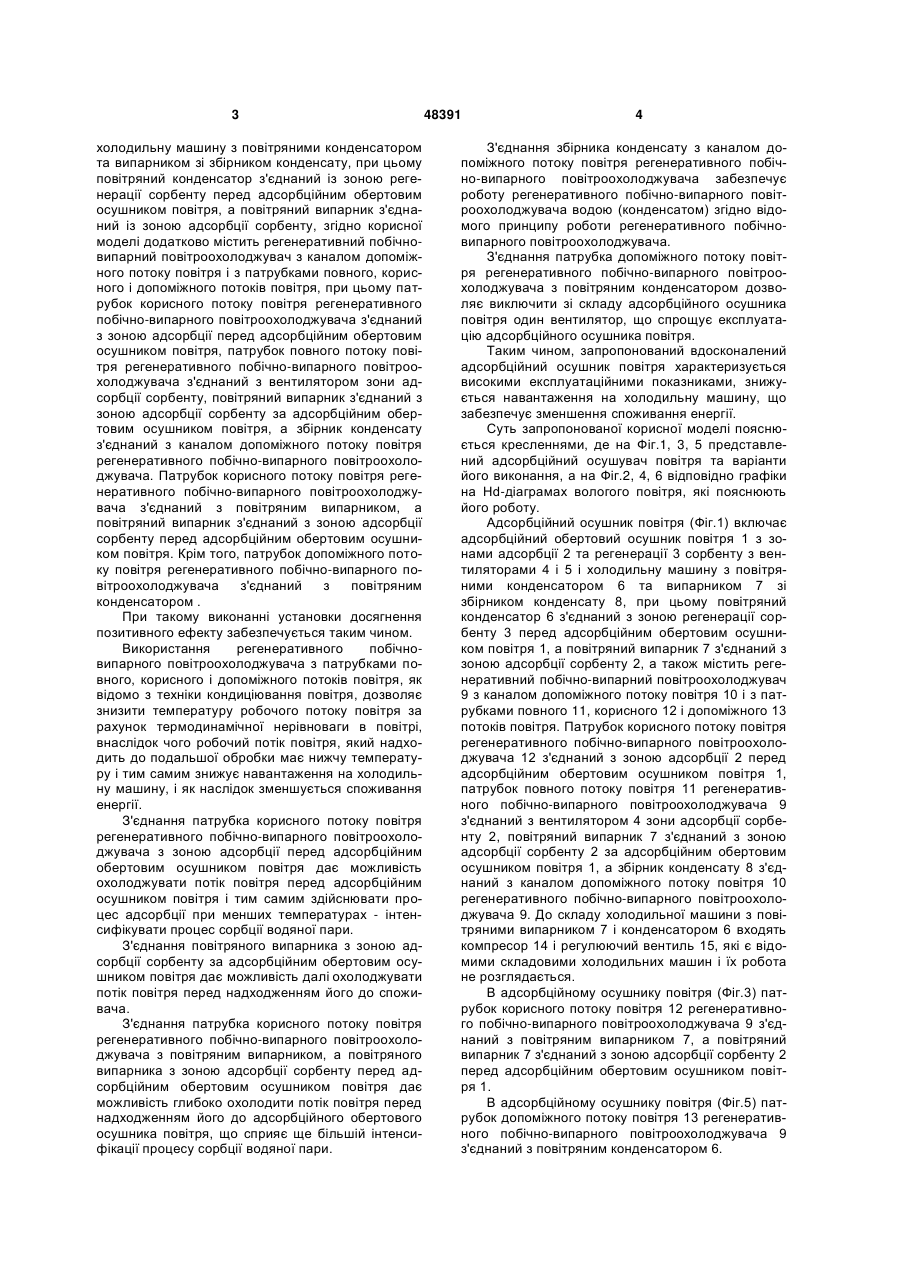

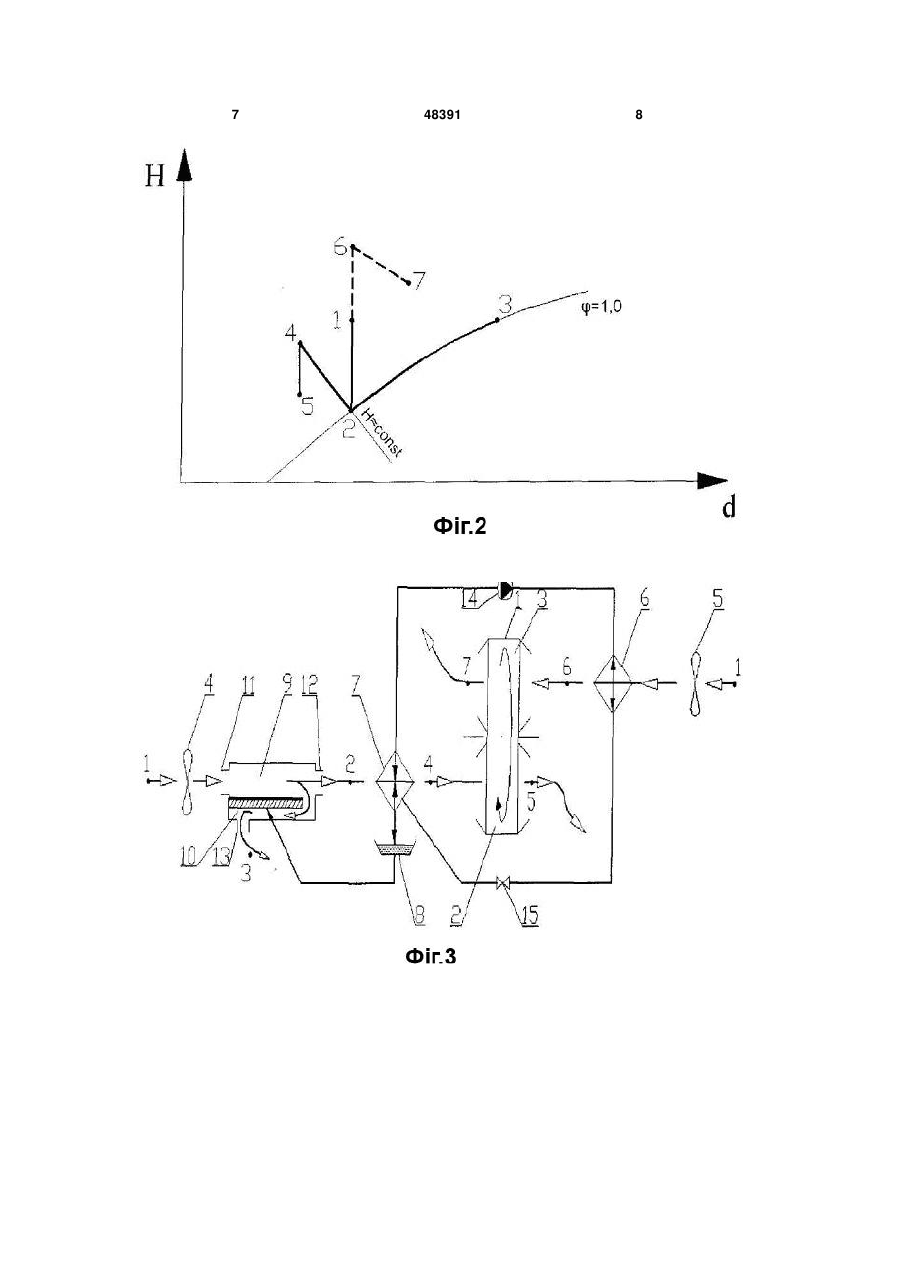

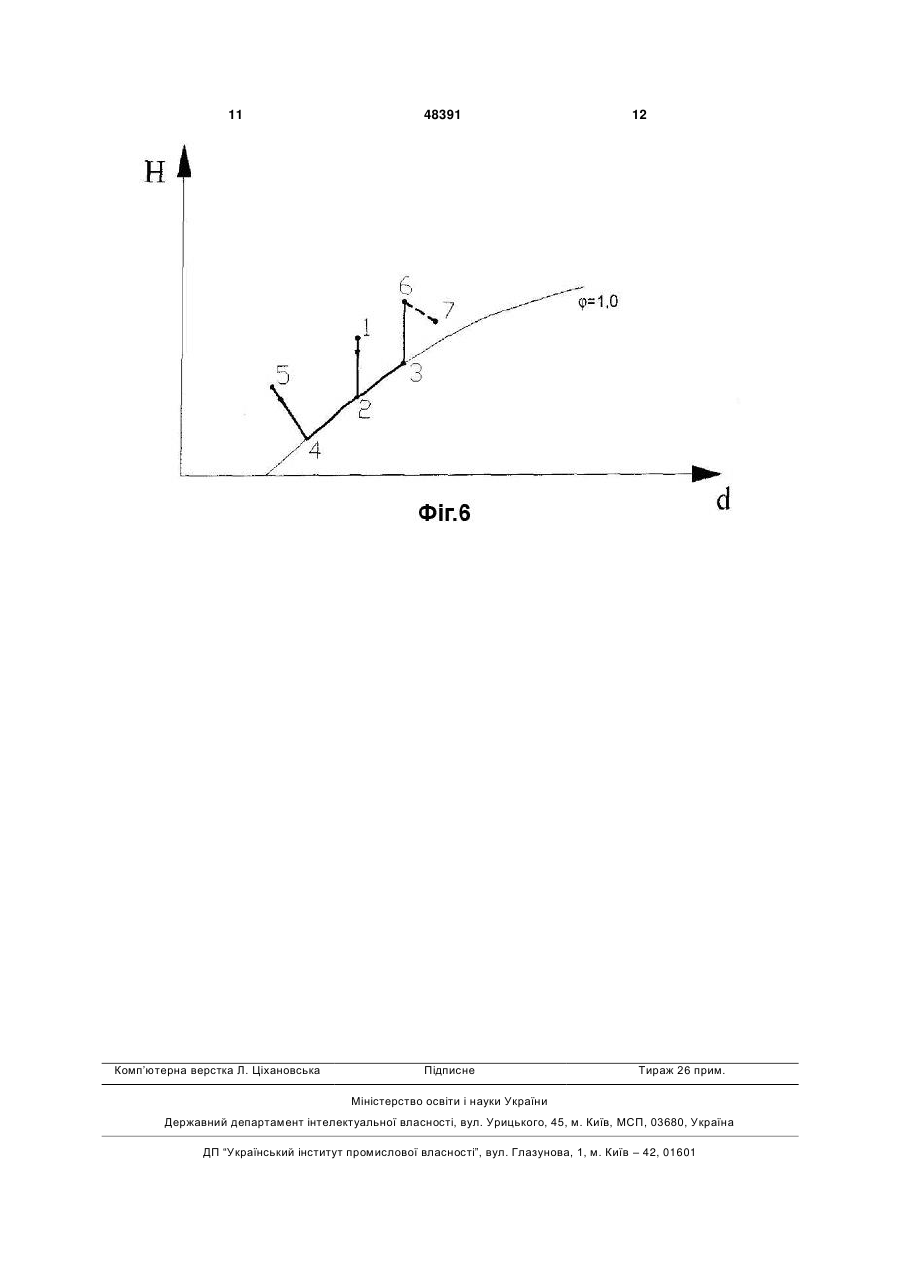

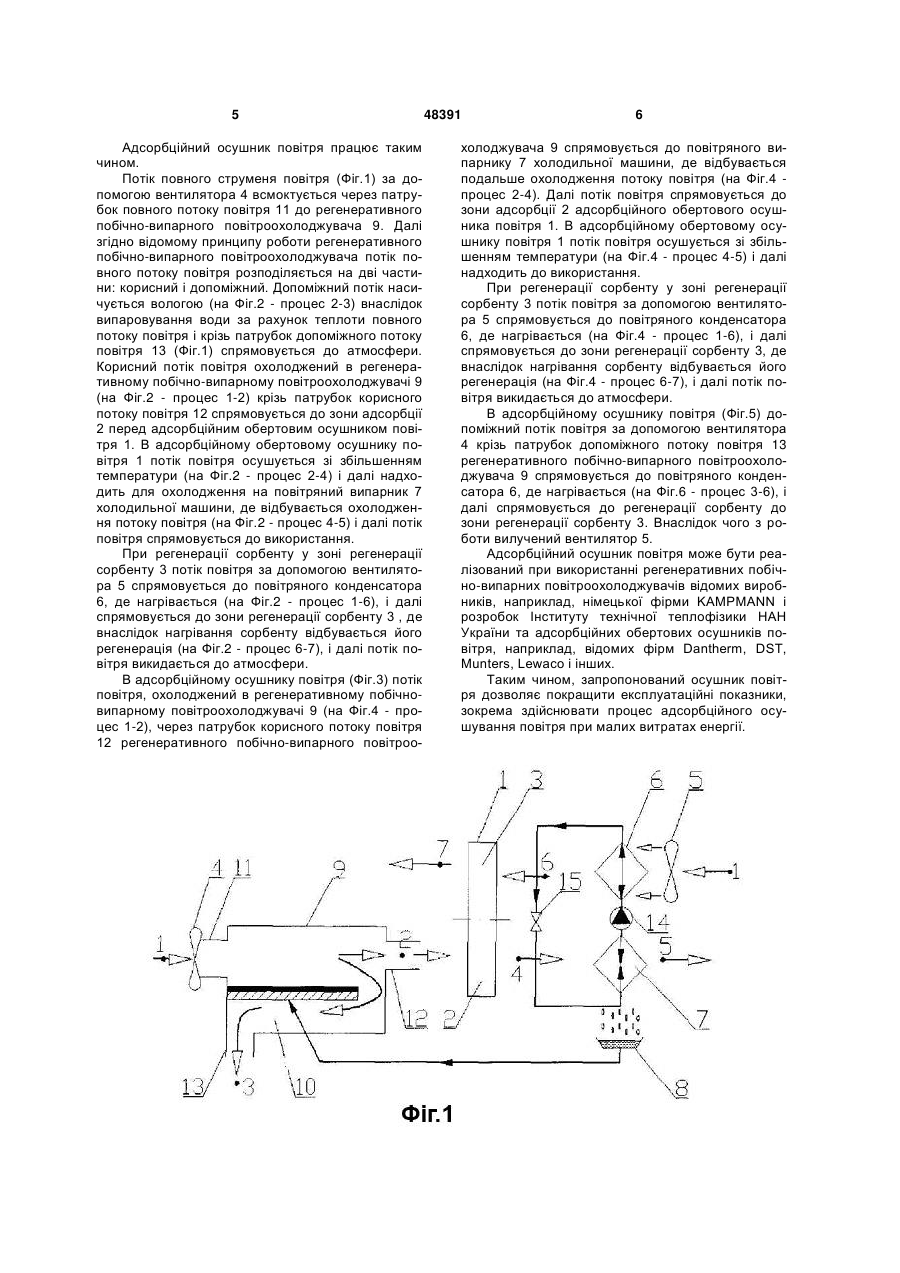

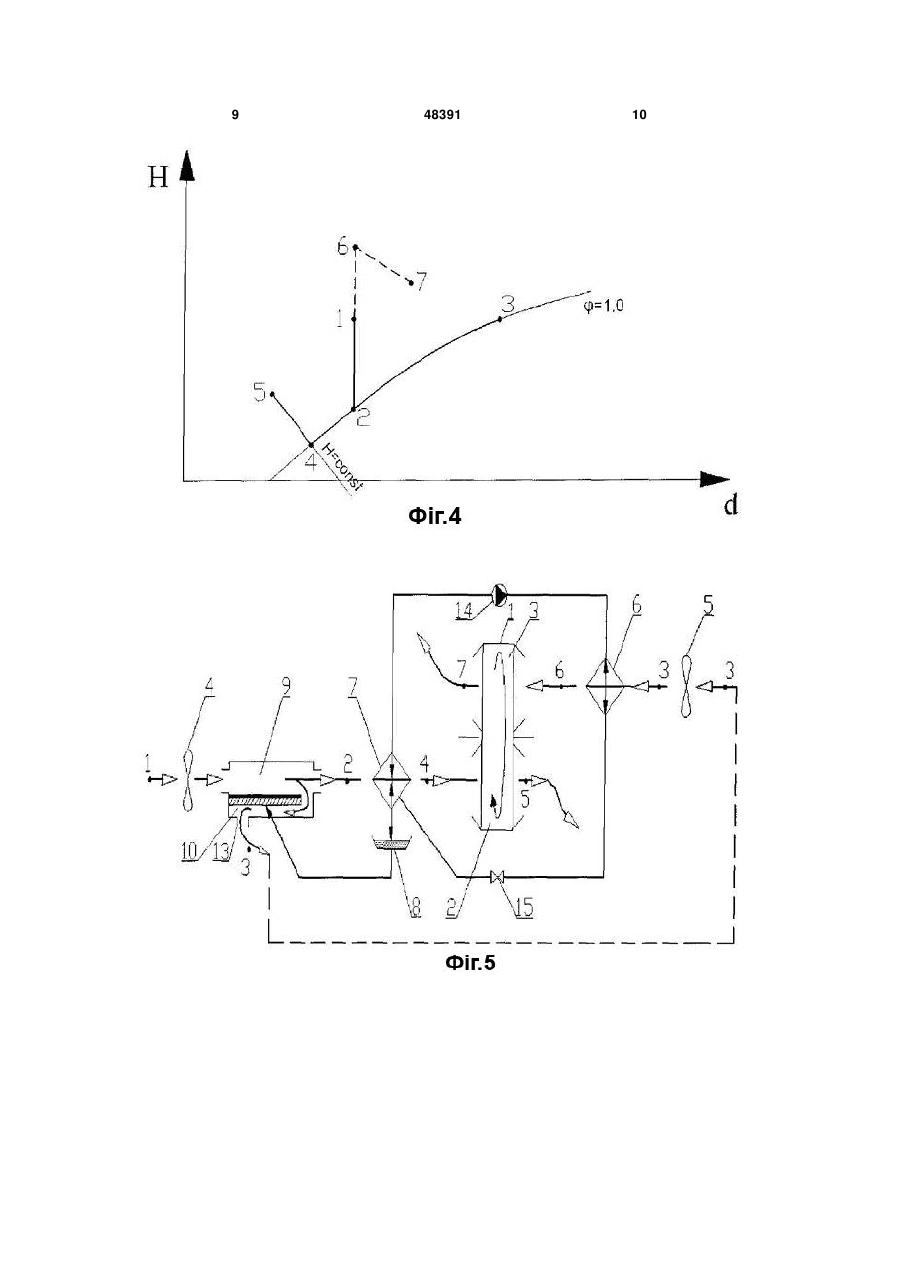

1. Адсорбційний осушник повітря, який включає адсорбційний обертовий осушник повітря з зонами адсорбції та регенерації сорбенту з вентиляторами і холодильну машину з повітряними конденсатором та випарником зі збірником конденсату, при цьому повітряний конденсатор з'єднаний з зоною регенерації сорбенту перед адсорбційним обертовим осушником повітря, а повітряний випарник з'єднаний з зоною адсорбції сорбенту, який відрізняється тим, що додатково містить регенеративний побічно-випарний повітроохолоджувач з каналом допоміжного потоку повітря і з патрубками повного, корисного і допоміжного потоків повітря, при цьому патрубок корисного потоку повітря U 2 (19) 1 3 холодильну машину з повітряними конденсатором та випарником зі збірником конденсату, при цьому повітряний конденсатор з'єднаний із зоною регенерації сорбенту перед адсорбційним обертовим осушником повітря, а повітряний випарник з'єднаний із зоною адсорбції сорбенту, згідно корисної моделі додатково містить регенеративний побічновипарний повітроохолоджувач з каналом допоміжного потоку повітря і з патрубками повного, корисного і допоміжного потоків повітря, при цьому патрубок корисного потоку повітря регенеративного побічно-випарного повітроохолоджувача з'єднаний з зоною адсорбції перед адсорбційним обертовим осушником повітря, патрубок повного потоку повітря регенеративного побічно-випарного повітроохолоджувача з'єднаний з вентилятором зони адсорбції сорбенту, повітряний випарник з'єднаний з зоною адсорбції сорбенту за адсорбційним обертовим осушником повітря, а збірник конденсату з'єднаний з каналом допоміжного потоку повітря регенеративного побічно-випарного повітроохолоджувача. Патрубок корисного потоку повітря регенеративного побічно-випарного повітроохолоджувача з'єднаний з повітряним випарником, а повітряний випарник з'єднаний з зоною адсорбції сорбенту перед адсорбційним обертовим осушником повітря. Крім того, патрубок допоміжного потоку повітря регенеративного побічно-випарного повітроохолоджувача з'єднаний з повітряним конденсатором . При такому виконанні установки досягнення позитивного ефекту забезпечується таким чином. Використання регенеративного побічновипарного повітроохолоджувача з патрубками повного, корисного і допоміжного потоків повітря, як відомо з техніки кондиціювання повітря, дозволяє знизити температуру робочого потоку повітря за рахунок термодинамічної нерівноваги в повітрі, внаслідок чого робочий потік повітря, який надходить до подальшої обробки має нижчу температуру і тим самим знижує навантаження на холодильну машину, і як наслідок зменшується споживання енергії. З'єднання патрубка корисного потоку повітря регенеративного побічно-випарного повітроохолоджувача з зоною адсорбції перед адсорбційним обертовим осушником повітря дає можливість охолоджувати потік повітря перед адсорбційним осушником повітря і тим самим здійснювати процес адсорбції при менших температурах - інтенсифікувати процес сорбції водяної пари. З'єднання повітряного випарника з зоною адсорбції сорбенту за адсорбційним обертовим осушником повітря дає можливість далі охолоджувати потік повітря перед надходженням його до споживача. З'єднання патрубка корисного потоку повітря регенеративного побічно-випарного повітроохолоджувача з повітряним випарником, а повітряного випарника з зоною адсорбції сорбенту перед адсорбційним обертовим осушником повітря дає можливість глибоко охолодити потік повітря перед надходженням його до адсорбційного обертового осушника повітря, що сприяє ще більшій інтенсифікації процесу сорбції водяної пари. 48391 4 З'єднання збірника конденсату з каналом допоміжного потоку повітря регенеративного побічно-випарного повітроохолоджувача забезпечує роботу регенеративного побічно-випарного повітроохолоджувача водою (конденсатом) згідно відомого принципу роботи регенеративного побічновипарного повітроохолоджувача. З'єднання патрубка допоміжного потоку повітря регенеративного побічно-випарного повітроохолоджувача з повітряним конденсатором дозволяє виключити зі складу адсорбційного осушника повітря один вентилятор, що спрощує експлуатацію адсорбційного осушника повітря. Таким чином, запропонований вдосконалений адсорбційний осушник повітря характеризується високими експлуатаційними показниками, знижується навантаження на холодильну машину, що забезпечує зменшення споживання енергії. Суть запропонованої корисної моделі пояснюється кресленнями, де на Фіг.1, 3, 5 представлений адсорбційний осушувач повітря та варіанти його виконання, а на Фіг.2, 4, 6 відповідно графіки на Hd-діаграмах вологого повітря, які пояснюють його роботу. Адсорбційний осушник повітря (Фіг.1) включає адсорбційний обертовий осушник повітря 1 з зонами адсорбції 2 та регенерації 3 сорбенту з вентиляторами 4 і 5 і холодильну машину з повітряними конденсатором 6 та випарником 7 зі збірником конденсату 8, при цьому повітряний конденсатор 6 з'єднаний з зоною регенерації сорбенту 3 перед адсорбційним обертовим осушником повітря 1, а повітряний випарник 7 з'єднаний з зоною адсорбції сорбенту 2, а також містить регенеративний побічно-випарний повітроохолоджувач 9 з каналом допоміжного потоку повітря 10 і з патрубками повного 11, корисного 12 і допоміжного 13 потоків повітря. Патрубок корисного потоку повітря регенеративного побічно-випарного повітроохолоджувача 12 з'єднаний з зоною адсорбції 2 перед адсорбційним обертовим осушником повітря 1, патрубок повного потоку повітря 11 регенеративного побічно-випарного повітроохолоджувача 9 з'єднаний з вентилятором 4 зони адсорбції сорбенту 2, повітряний випарник 7 з'єднаний з зоною адсорбції сорбенту 2 за адсорбційним обертовим осушником повітря 1, а збірник конденсату 8 з'єднаний з каналом допоміжного потоку повітря 10 регенеративного побічно-випарного повітроохолоджувача 9. До складу холодильної машини з повітряними випарником 7 і конденсатором 6 входять компресор 14 і регулюючий вентиль 15, які є відомими складовими холодильних машин і їх робота не розглядається. В адсорбційному осушнику повітря (Фіг.3) патрубок корисного потоку повітря 12 регенеративного побічно-випарного повітроохолоджувача 9 з'єднаний з повітряним випарником 7, а повітряний випарник 7 з'єднаний з зоною адсорбції сорбенту 2 перед адсорбційним обертовим осушником повітря 1. В адсорбційному осушнику повітря (Фіг.5) патрубок допоміжного потоку повітря 13 регенеративного побічно-випарного повітроохолоджувача 9 з'єднаний з повітряним конденсатором 6. 5 Адсорбційний осушник повітря працює таким чином. Потік повного струменя повітря (Фіг.1) за допомогою вентилятора 4 всмоктується через патрубок повного потоку повітря 11 до регенеративного побічно-випарного повітроохолоджувача 9. Далі згідно відомому принципу роботи регенеративного побічно-випарного повітроохолоджувача потік повного потоку повітря розподіляється на дві частини: корисний і допоміжний. Допоміжний потік насичується вологою (на Фіг.2 - процес 2-3) внаслідок випаровування води за рахунок теплоти повного потоку повітря і крізь патрубок допоміжного потоку повітря 13 (Фіг.1) спрямовується до атмосфери. Корисний потік повітря охолоджений в регенеративному побічно-випарному повітроохолоджувачі 9 (на Фіг.2 - процес 1-2) крізь патрубок корисного потоку повітря 12 спрямовується до зони адсорбції 2 перед адсорбційним обертовим осушником повітря 1. В адсорбційному обертовому осушнику повітря 1 потік повітря осушується зі збільшенням температури (на Фіг.2 - процес 2-4) і далі надходить для охолодження на повітряний випарник 7 холодильної машини, де відбувається охолодження потоку повітря (на Фіг.2 - процес 4-5) і далі потік повітря спрямовується до використання. При регенерації сорбенту у зоні регенерації сорбенту 3 потік повітря за допомогою вентилятора 5 спрямовується до повітряного конденсатора 6, де нагрівається (на Фіг.2 - процес 1-6), і далі спрямовується до зони регенерації сорбенту 3 , де внаслідок нагрівання сорбенту відбувається його регенерація (на Фіг.2 - процес 6-7), і далі потік повітря викидається до атмосфери. В адсорбційному осушнику повітря (Фіг.3) потік повітря, охолоджений в регенеративному побічновипарному повітроохолоджувачі 9 (на Фіг.4 - процес 1-2), через патрубок корисного потоку повітря 12 регенеративного побічно-випарного повітроо 48391 6 холоджувача 9 спрямовується до повітряного випарнику 7 холодильної машини, де відбувається подальше охолодження потоку повітря (на Фіг.4 процес 2-4). Далі потік повітря спрямовується до зони адсорбції 2 адсорбційного обертового осушника повітря 1. В адсорбційному обертовому осушнику повітря 1 потік повітря осушується зі збільшенням температури (на Фіг.4 - процес 4-5) і далі надходить до використання. При регенерації сорбенту у зоні регенерації сорбенту 3 потік повітря за допомогою вентилятора 5 спрямовується до повітряного конденсатора 6, де нагрівається (на Фіг.4 - процес 1-6), і далі спрямовується до зони регенерації сорбенту 3, де внаслідок нагрівання сорбенту відбувається його регенерація (на Фіг.4 - процес 6-7), і далі потік повітря викидається до атмосфери. В адсорбційному осушнику повітря (Фіг.5) допоміжний потік повітря за допомогою вентилятора 4 крізь патрубок допоміжного потоку повітря 13 регенеративного побічно-випарного повітроохолоджувача 9 спрямовується до повітряного конденсатора 6, де нагрівається (на Фіг.6 - процес 3-6), і далі спрямовується до регенерації сорбенту до зони регенерації сорбенту 3. Внаслідок чого з роботи вилучений вентилятор 5. Адсорбційний осушник повітря може бути реалізований при використанні регенеративних побічно-випарних повітроохолоджувачів відомих виробників, наприклад, німецької фірми KAMPMANN і розробок Інституту технічної теплофізики НАН України та адсорбційних обертових осушників повітря, наприклад, відомих фірм Dantherm, DST, Munters, Lewaco і інших. Таким чином, запропонований осушник повітря дозволяє покращити експлуатаційні показники, зокрема здійснювати процес адсорбційного осушування повітря при малих витратах енергії. 7 48391 8 9 48391 10 11 Комп’ютерна верстка Л. Ціхановська 48391 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
