Пристрій для фальцювання розгорток картонного паковання
Номер патенту: 97291
Опубліковано: 25.01.2012
Автори: Бегень Петро Ігорович, Млинко Оксана Іванівна, Регей Іван Іванович
Формула / Реферат
Пристрій для фальцювання розгорток картонного паковання, який включає станину, опорну плиту, закріплену на осі з можливістю виконання хитального руху, з присмоктувачами для фіксування картонної заготовки, фальцювальний валик, шарнірно з'єднаний з коромислом, пружину розтягу, який відрізняється тим, що фальцювальний валик встановлений з можливістю виконувати повнообертовий рух і контактувати з опорною плитою через картонну розгортку після згину її елемента на кут φ=180°, де опорна плита з одного боку контактує з нерухомою опорою, а з другого боку шарнірно приєднана до закріпленої до станини пружини розтягу і з'єднана з зубчастим колесом, до якого жорстко приєднане фальцювальне крило, зубчасте колесо контактує з іншим зубчатим колесом, нерухомо закріпленим на станині.
Текст

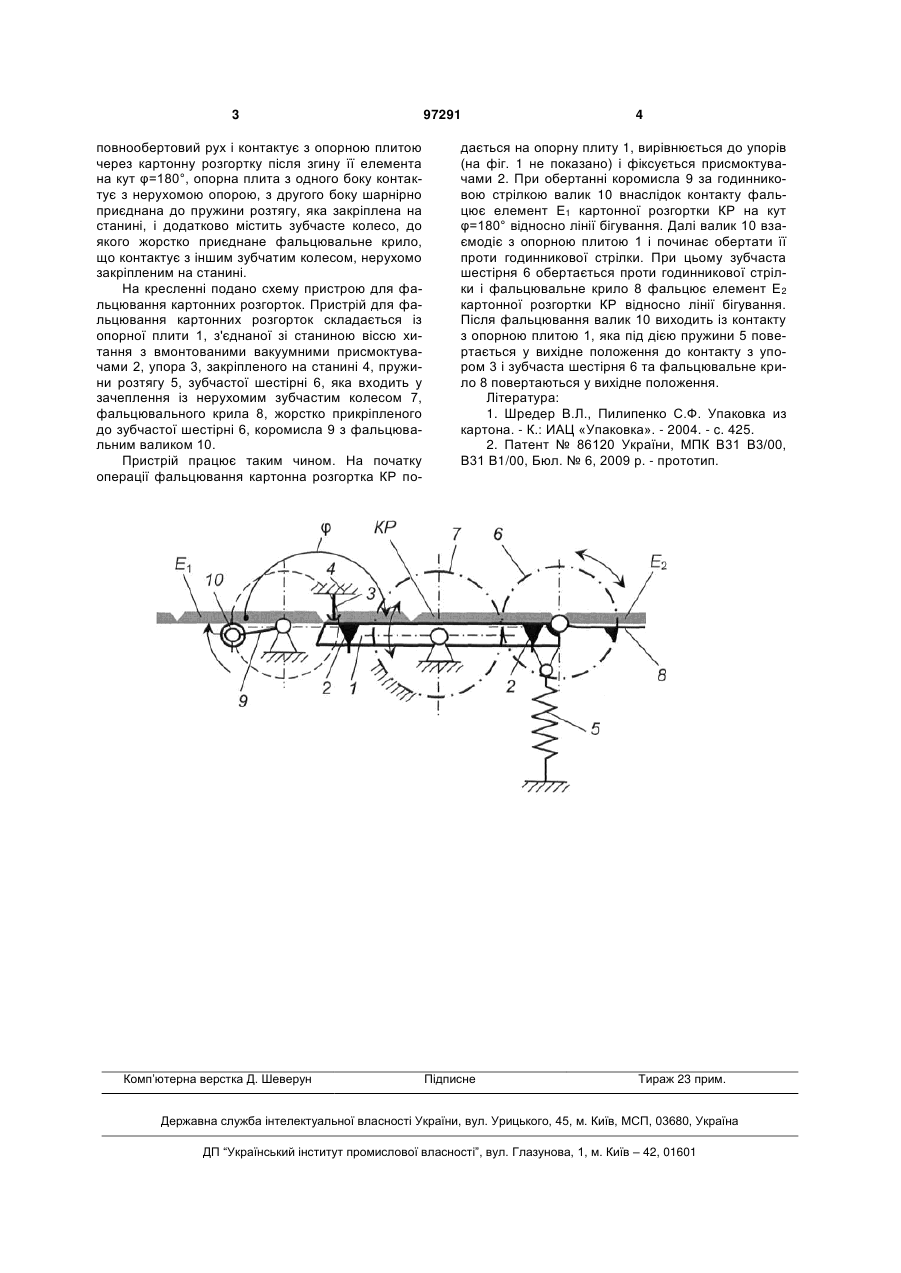

Пристрій для фальцювання розгорток картонного паковання, який включає станину, опорну плиту, закріплену на осі з можливістю виконання 3 повнообертовий рух і контактує з опорною плитою через картонну розгортку після згину її елемента на кут φ=180°, опорна плита з одного боку контактує з нерухомою опорою, з другого боку шарнірно приєднана до пружини розтягу, яка закріплена на станині, і додатково містить зубчасте колесо, до якого жорстко приєднане фальцювальне крило, що контактує з іншим зубчатим колесом, нерухомо закріпленим на станині. На кресленні подано схему пристрою для фальцювання картонних розгорток. Пристрій для фальцювання картонних розгорток складається із опорної плити 1, з'єднаної зі станиною віссю хитання з вмонтованими вакуумними присмоктувачами 2, упора 3, закріпленого на станині 4, пружини розтягу 5, зубчастої шестірні 6, яка входить у зачеплення із нерухомим зубчастим колесом 7, фальцювального крила 8, жорстко прикріпленого до зубчастої шестірні 6, коромисла 9 з фальцювальним валиком 10. Пристрій працює таким чином. На початку операції фальцювання картонна розгортка КР по Комп’ютерна верстка Д. Шеверун 97291 4 дається на опорну плиту 1, вирівнюється до упорів (на фіг. 1 не показано) і фіксується присмоктувачами 2. При обертанні коромисла 9 за годинниковою стрілкою валик 10 внаслідок контакту фальцює елемент Е1 картонної розгортки КР на кут φ=180° відносно лінії бігування. Далі валик 10 взаємодіє з опорною плитою 1 і починає обертати її проти годинникової стрілки. При цьому зубчаста шестірня 6 обертається проти годинникової стрілки і фальцювальне крило 8 фальцює елемент Е2 картонної розгортки КР відносно лінії бігування. Після фальцювання валик 10 виходить із контакту з опорною плитою 1, яка під дією пружини 5 повертається у вихідне положення до контакту з упором 3 і зубчаста шестірня 6 та фальцювальне крило 8 повертаються у вихідне положення. Література: 1. Шредер В.Л., Пилипенко С.Ф. Упаковка из картона. - К.: ИАЦ «Упаковка». - 2004. - c. 425. 2. Патент № 86120 України, МПК В31 В3/00, В31 В1/00, Бюл. № 6, 2009 р. - прототип. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for folding cardboard wrapper developments
Автори англійськоюRehei Ivan Ivanovych, Mlynko Oksana Ivanivna, Behen Petro Ihorovych
Назва патенту російськоюУстройство для фальцовки разверток картонной упаковки
Автори російськоюРегей Иван Иванович, Млинко Оксана Ивановна, Бегень Петр Игоревич
МПК / Мітки
МПК: B31B 1/26, B41F 13/00, B31B 3/00
Мітки: розгорток, паковання, пристрій, фальцювання, картонного
