Патрон для електричної лампи

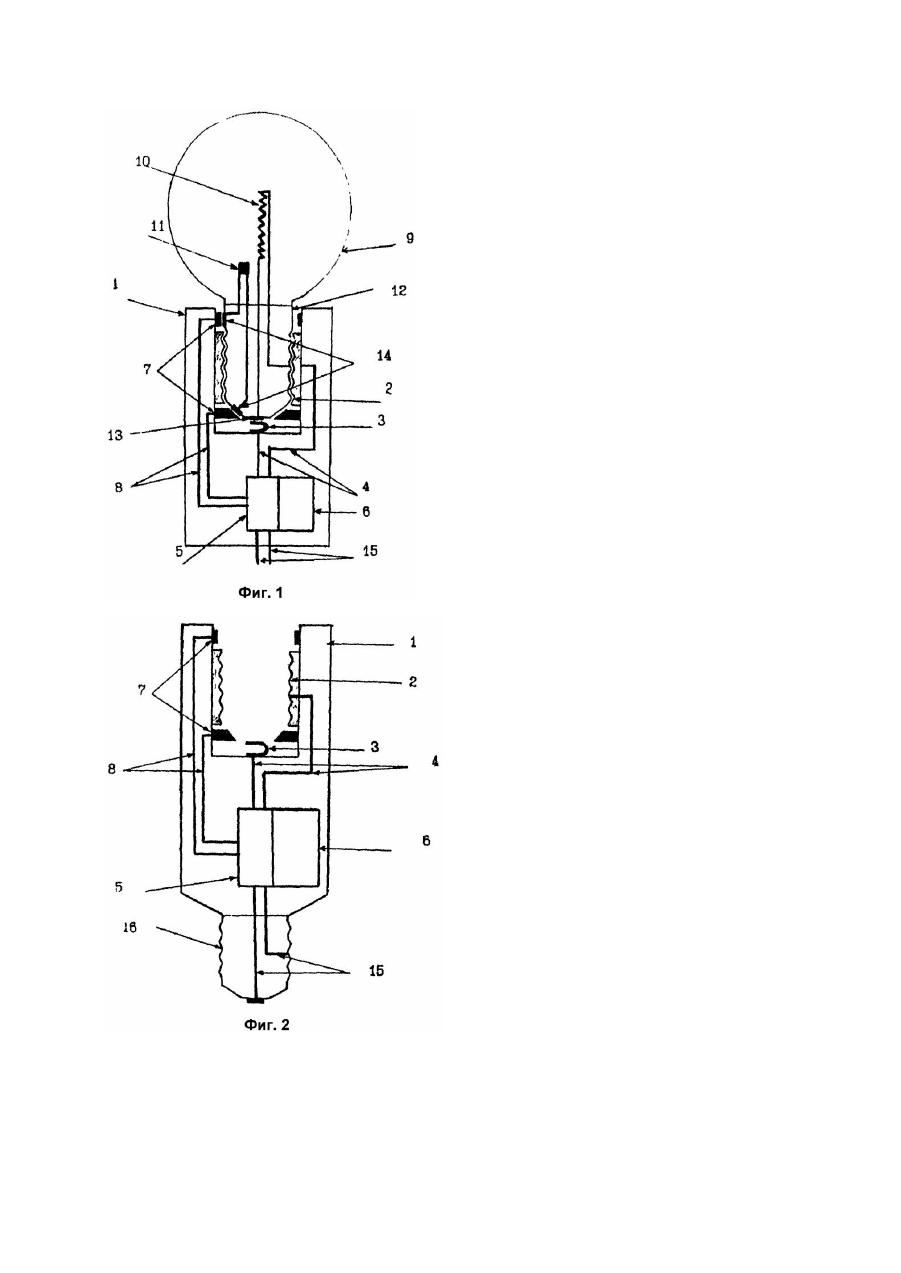

Изобретение относится к электротехнике, в частности к производству патронов, и может быть использовано для подсоединения электроламп с датчиками к сети электроснабжения. Известно широкое применение висячих, настенных и прочих патронов для присоединения электроламп к электрической сети. Такой патрон состоит из корпуса, основания и контактных деталей [1]. Такое устройство патронов позволяет использовать обычные электрические лампы накаливания в различных осветительных приборах, но применение электроламп с датчиком, которые имеют повышенный коэффициент полезного действия, в них не предусмотрено, так как в этих патронах отсутствуют соответствующие контакты цепи датчика лампы и электронный регулятор мощности, работой которого управляет датчик лампы, настроенный на рабочую температуру (или освещенность). В основу изобретения поставлена задача создать патрон, в котором путем установки контактных колец (пластин) цепи датчика электролампы, цокольного элемента и электронного регулятора мощности с устройством его отключения обеспечивается присоединение электролампы с датчиком к электрической сети и повышение ее коэффициента полезного действия, и за счет этого значительно сократить расход потребляемой электроэнергии, сохраняя возможность использования в этом патроне обычных ламп накаливания. Поставленная задача достигается тем, что в патроне, состоящем из корпуса и контактных деталей, согласно изобретению, корпус дополнительно снабжен контактными кольцами (пластинами) цепи датчика электролампы, цокольным элементом и электронным регулятором мощности с устройством его отключения. На фиг.1 схематически изображена лампа с датчиком, установленная в патроне, включенном в электрическую сеть посредством регулятора мощности; на фиг.2 - патрон с цоколем. Патрон для электрической лампы накаливания (фиг.1) состоит из диэлектрического корпуса 1, вн утри которого находятся резьбовая (или иная) втулка 2, контактная пластина 3, токовыводы 4, соединяющие контактные детали 2 и 3 с устройством 5 отключения регулятора мощности 6, контактные кольца (пластины) 7, токовыводы 8, соединяющие контактные кольца (пластины) с устройством 5 отключения регулятора мощности 6. В патрон устанавливается лампа 9 с покрытием на колбе, внутри которой установлены тело накала 10 и датчик 11, а цоколь 12 снабжен центральным контактом 13 и контактами 14 датчика лампы. Присоединение патрона к электрической сети осуществляется посредством токовыводов 15, по которым подается напряжение на вход устройства 5 отключения регулятора мощности 6. Предлагаемая конструкция патрона работает следующим образом. Соприкосновение центрального контакта 13 (фиг.1) с контактной пластиной 3, а цоколя 12 с втулкой 2, обеспечивает замыкание цепи тела накала, а соприкосновение контактов 14 с контактными кольцами (пластинами) 7 обеспечивает замыкание цепи датчика электролампы. При включении в электрическую сеть регулятора мощности на тело накала лампы подается напряжение, достаточное для разогрева его до рабочей температуры. Покрытие на колбе лампы, пропуская видимый свет, отражает обратно невидимую часть излучения (инфракрасное и ультрафиолетовое), которое в последующем поглощается телом накала и приводит к дополнительному нагреву его. В зависимости от силы сигнала датчика, установленного в лампе, регулятор мощности, находящийся в патроне, уменьшает напряжение на входе тела накала, тем самым уменьшая потребление электроэнергии из сети. Такое устройство патрона обеспечит работу лампы с датчиком и значительно сократит потребление электроэнергии. При использовании обычной лампы накаливания, не имеющей контактов 14 (фиг.1), цепь датчика остается разомкнутой, а регулятор мощности отключен устройством его отключения, которое может быть как механическим отключателем, так и электронным отключателем, работающим в режиме ожидания. В этом случае электроэнергия подается на тело накала напрямую, минуя электронный регулятор мощности. В зависимости от предъявляемых требований к физическим и геометрическим характеристикам регулятора мощности и к условиям эксплуатации осветительных приборов электронный регулятор мощности и устройство его отключения могут быть выполнены по известным схемам, установлены в любом месте арматуры осветительного прибора и в данном описании не приводятся [2, 3, 4, 5, 6, 7, 8, 9, 10, 11]. Таким образом реализуется возможность использования в одном патроне осветительного прибора как ламп с датчиком, так и обычных ламп накаливания. Возможно использование патрона для ламп с датчиком в уже имеющихся и нашедших широкое применение осветительных приборах с обычными патронами. Для этого предлагается использовать патрон, описанный выше, но дополнительно снабженный цокольным элементом 16 (фиг.2), аналогичным цоколю обычной лампы накаливания, внутри которого находятся токовыводы 15, соединяющие устройство 5 отключения регулятора мощности 6 с цокольным элементом 16 (остальные позиции на фиг.2 соответствуют позициям фиг.1). Такой патрон, в отличие от патрона, изображенного на фиг.1, не является стационарным, а устанавливается в обычный патрон осветительного прибора в случае использования лампы с датчиком. Предлагаемое техническое решение дает возможность быстрого перехода на широкое применение более экономичных ламп с датчиком, не исключающего одновременное использование и обычных ламп накаливания.
