Патрон для галогенної лампи

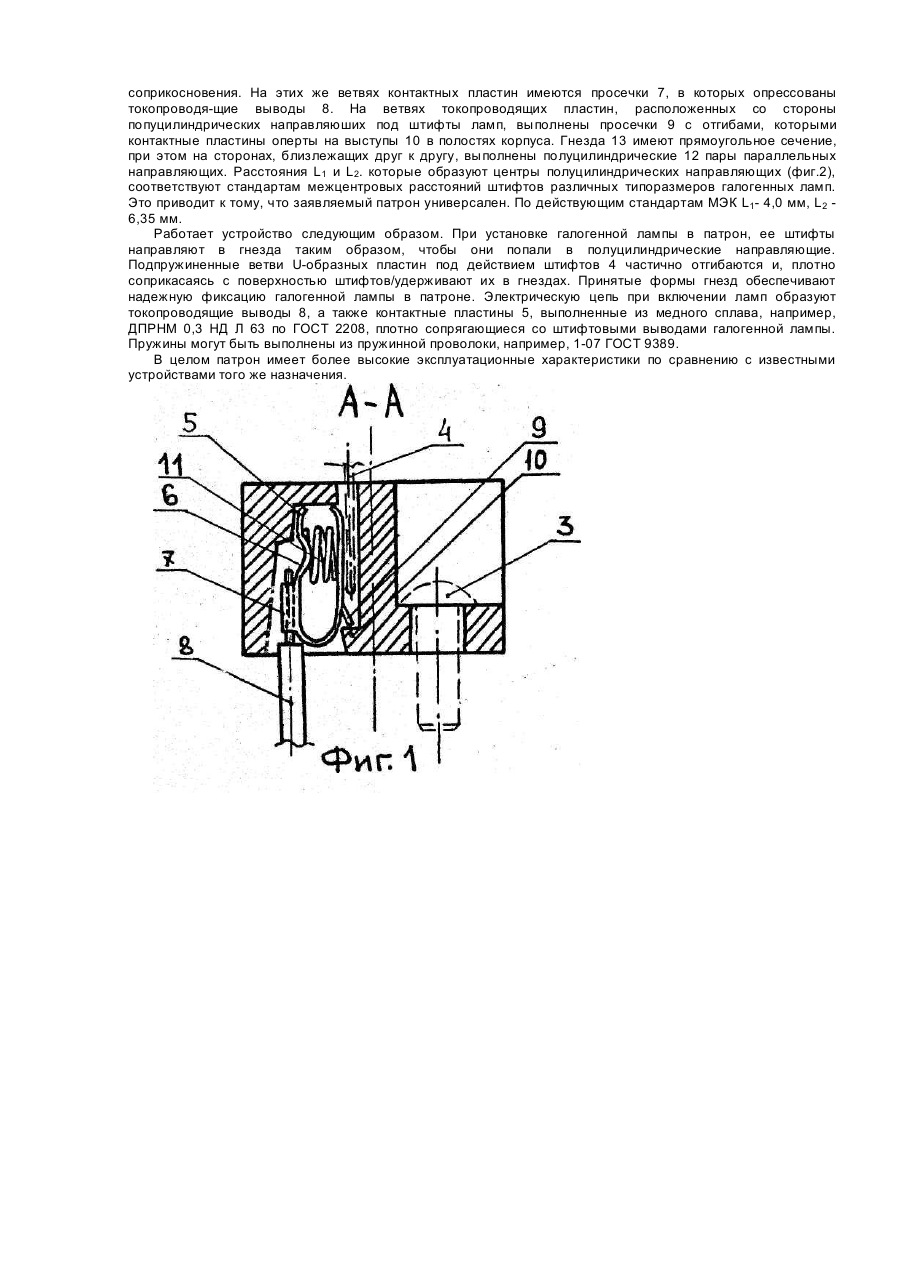

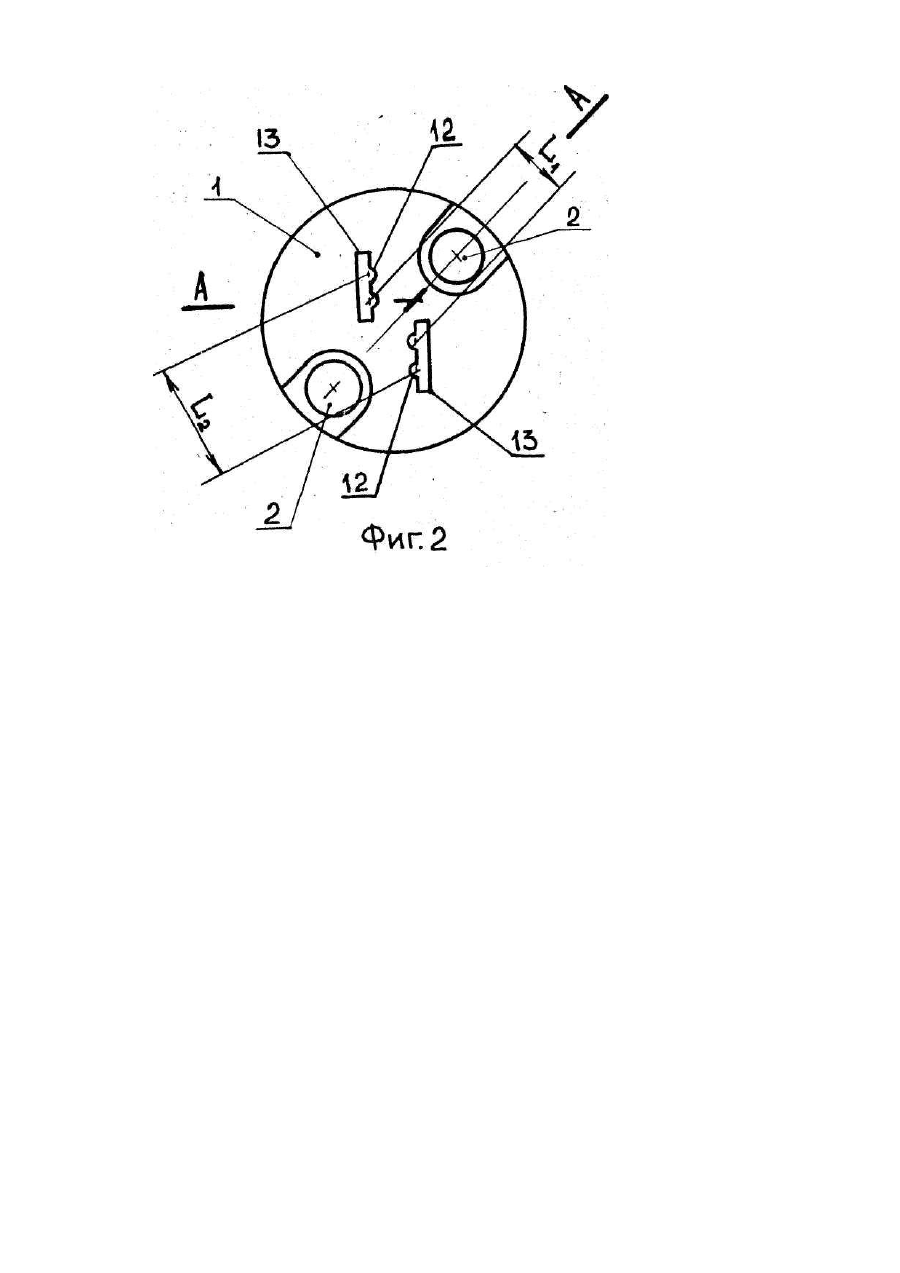

Изобретение относится к электротехнике, в частности к патронам для бесцокольных галогенных ламп, имеющих штифтовые выводы. Известны патроны для галогенных ламп, например [11 (по авт.свид.СССР № 955298, кл. Н 01 Р 33/04, опубл. 1982 г., бюл. № 32 Госкомизобретений СССР), в которых имеется корпус С двумя гнездами и подпружиненными контактами и фиксатор их положения, при этом, с целью повышения надежности крепления лампы в патроне, контакты выполнены в виде подпружиненных с одного из торцов токопроводящих стержней, противоположные торцы которых упираются в фиксатор положения. Фиксатор положения выполнен в виде общей кнопки, части образующих поверхностей стержней, обращенных друг к другу, выполнены с клиновидными вырезами, ориентированными вдоль гнезд, при этом гнезда конусно расширены на концах, а межцентровые расстояния между ними равны межцентровым расстояниям между выводами ламп, Недостатком аналога является ненадежность устройства вследствие сложности конструкции, состоящей из нескольких деталей корпуса, взаимодействующих между собой в виде взаимных перемещений при установке галогенной лампы в патрон или ее изъятии из патрона. Наиболее близким устройством - прототипом является патрон [2](по авт.свид СССР № 453761, кл, Н 01 Р 33/04, опубл.1974, біол,№46 Госкомизобретений СССР), в котором корпус имеет два контактных гнезда, одно из которых выполнено "плавающим" для компенсации допуска на межцентровое расстояние, а второе контактное гнездо имеет винт, обеспечивающий возможность регулирования положения тела накала лампы по ее продольной оси. К тому же между штифтами лампы и гнездами имеются нажимные контакты, прижимающие гнезда к введенным в них штифтам. Галогенную лампу пасле установки в такой патрон фиксируют путем зажима обоих штифтов винтами. Недостатком прототипа являются сложность конструкции патрона, трудоемкость установки лампы в патрон, связанная с необходимостью зажима штифта винтами, необходимость изготовления различных типоразмеров патронов под разные типоразмеры ламп, ослабление винтов вследствие поперечного разогрева и охлаждения лампы. В основу изобретения поставлена задача создания универсального миниатюрного патрона для галогенных ламп, в котором усовершенствование геометрической формы гнезда, внутренних полостей корпуса и формы контактных пластин, установленных в этих полостях, обеспечивает простоту конструкции, снижение материалоемкости, повышение надежности крепления ламп в патроне, возможность использования разных типоразмеров ламп и за счет этого достигается универсальность патрона, простота установки лампы в патроне и ее изъятия из патрона, миниатюризация патрона. Поставленная задача решается тем, что в патроне для галогенной лампы, содержащем корпус, два контактных гнезда, согласно изобретению корпус выполнен монолитным, контактные гнезда в нем прямоугольного сечения содержат по паре параллельных цилиндрических направляющих под штифты галогенной лампы на близлежащих друг к другу сторонах гнезд, внутри корпуса под гнездами расположены полости с выступами вовнутрь, в полостях установлены контактные пластины U-образной формы с подогнутыми внутрь краями, при этом на ветвях каждой контактной пластины со стороны полуцилиндрических направляющих выполнены просечки с отгибами, которыми контактные пластины оперты на выступы в полостях корпуса, а на противоположных ветвях контактных пластин выполнены просечки под то ко про водящие выводы патрона и выше просечек на этих же ветвях расположены выпуклости, на них оперты пружины, вторыми концами которых поджаты ветви контактных пластин к полуцилиндрическим направляющим для штифтов. Технический результат - простота конструкции, снижение материалоемкости, повышение надежности крепления ламп в патроне достигается благодаря тому, что оба контактных гнезда в патроне имеют прямоугольные сечения и на близлежащих друг к другу сторонах содержат по паре параллельных полуцилиндрических направляющих под штифты галогенных ламп. В совокупности с тем, что под гнездами в монолитном корпусе сделаны полости, в которых размещены контактные пластины Uобразной формы, штифты ламп, попадая в полуцилиндрические направляющие, поджаты контактными пластинами. Помимо обеспечения электрического контакта, такая фиксация обеспечивает надежное закрепление ламп в патроне. Кроме того, две пары полуцилиндрических направляющих позволяют использовать патрон для двух стандартных типоразмеров галогенных ламп, таким образом достигается его универсальность. Прижим штифтов подпружиненными контактными пластинами в полуцилиндрических направляющих корпуса обеспечивает их надежную фиксацию, в отличие от прототипа, т.к. крепление штифтов винтами в условиях режима попеременного нагрева и охлаждения, вследствие включения и выключения лампы, приводит к ослаблению силы зажима винтов. Особенности конструкции прототипа не позволяют, также использовать патрон для разных типоразмеров ламп и лишь компенсируют допуски на межцентровые расстояния штифтов лампы. В основе совершенствования конструкции патрона лежит то, что корпус выполнен монолитным и состоит фактически из одной детали, внутрь которой устанавливаются контактные пластины U-образной формы. Само крепление контактных пластин внутри полостей монолитного корпуса отгибом просечки за выступ позволяет при массовом производстве снизить трудозатраты на производство весьма существенно. В процессе эксплуатации патрона такое крепление контактных пластин отгибом просечки за выступ в полости, вследствие отсутствия крепежных элементов, имеет повышенную надежность при сотрясениях, вибраций, г также попеременном нагреве и охлажден. Сущность изобретения поясняется чертежами, где на фиг. 1 изображен вертикальный разрез патрона, а на фиг.2 - вид патрона сверху. Патрон состоит из монолитного корпуса 1, выполненного, например, ид керамики. В корпусе 1 имеются два отверстия 2 для крепления корпуса, винтами 3 (винты 3 показаны условно штриховыми линиями) в местах установки патрона, На вертикальном разрезе "А-А" условно, -штриховыми линиями, изображен штифт 4 галогенной лампы в рабочем положении. В каждой из двух внутренних полостей под гнездами корпуса установлено по контактной пластине 5 U-образной формы с подогнутыми внутрь краями. На ветвях-пластин, обращенных к наружной поверхности корпуса имеются выпуклости 6 для Фиксации пружин 11, обеспечивающих поджатое ветвей пластин к штифтам галогенных ламп для их плотного соприкосновения. На этих же ветвях контактных пластин имеются просечки 7, в которых опрессованы токопроводя-щие выводы 8. На ветвях токопроводящих пластин, расположенных со стороны попуцилиндрических направляюших под штифты ламп, выполнены просечки 9 с отгибами, которыми контактные пластины оперты на выступы 10 в полостях корпуса. Гнезда 13 имеют прямоугольное сечение, при этом на сторонах, близлежащих друг к другу, выполнены полуцилиндрические 12 пары параллельных направляющих. Расстояния L1 и L2. которые образуют центры полуцилиндрических направляющих (фиг.2), соответствуют стандартам межцентровых расстояний штифтов различных типоразмеров галогенных ламп. Это приводит к тому, что заявляемый патрон универсален. По действующим стандартам МЭК L1- 4,0 мм, L2 6,35 мм. Работает устройство следующим образом. При установке галогенной лампы в патрон, ее штифты направляют в гнезда таким образом, чтобы они попали в полуцилиндрические направляющие. Подпружиненные ветви U-образных пластин под действием штифтов 4 частично отгибаются и, плотно соприкасаясь с поверхностью штифтов/удерживают их в гнездах. Принятые формы гнезд обеспечивают надежную фиксацию галогенной лампы в патроне. Электрическую цепь при включении ламп образуют токопроводящие выводы 8, а также контактные пластины 5, выполненные из медного сплава, например, ДПРНМ 0,3 НД Л 63 по ГОСТ 2208, плотно сопрягающиеся со штифтовыми выводами галогенной лампы. Пружины могут быть выполнены из пружинной проволоки, например, 1-07 ГОСТ 9389. В целом патрон имеет более высокие эксплуатационные характеристики по сравнению с известными устройствами того же назначения.
