Вузол кріплення трубчатої лампи
Номер патенту: 3823
Опубліковано: 27.12.1994
Автори: Аврус Самсон Абович, Дубинський Вілен Давидович, Гойхман Матвій Михайлович, Гройсман Ісаак Шулімович
Формула / Реферат

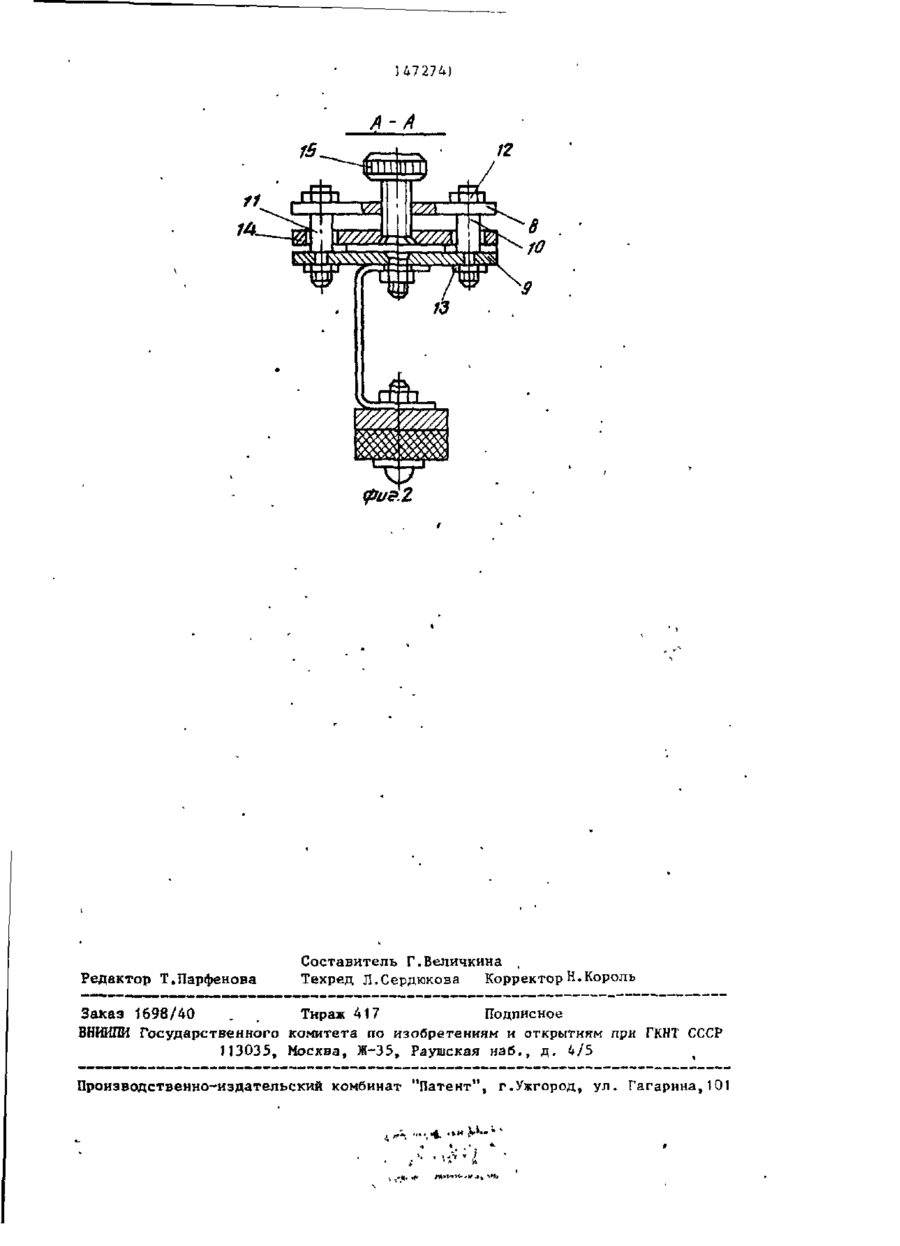

1. Узел крепленая трубчатой лампы, содержащий несущую пластину с установленными на ней кронштейнами с токоподводящими зажимами для цоколей лампы, выполненных в виде цилиндра с отформованным пластинчатым контактом, содержащими держатели и прижимы, отличающийся тем, что, с целью повышения надежности в эксплуатации за счет обеспечения трех степеней свободы цоколям лампы, каждый кронштейн представляет собой пластинчатую пружину с отогнутым концом, на котором установлен держатель токоподводящего зажима в виде двух, соединенных стержнями, параллельных пластин, а прижим выполнен в виде пластины, установленной между пластинами держателя с возможностью перемещения относительно стержней, причем кронштейны установлены во взаимно перпендикулярных плоскостях.

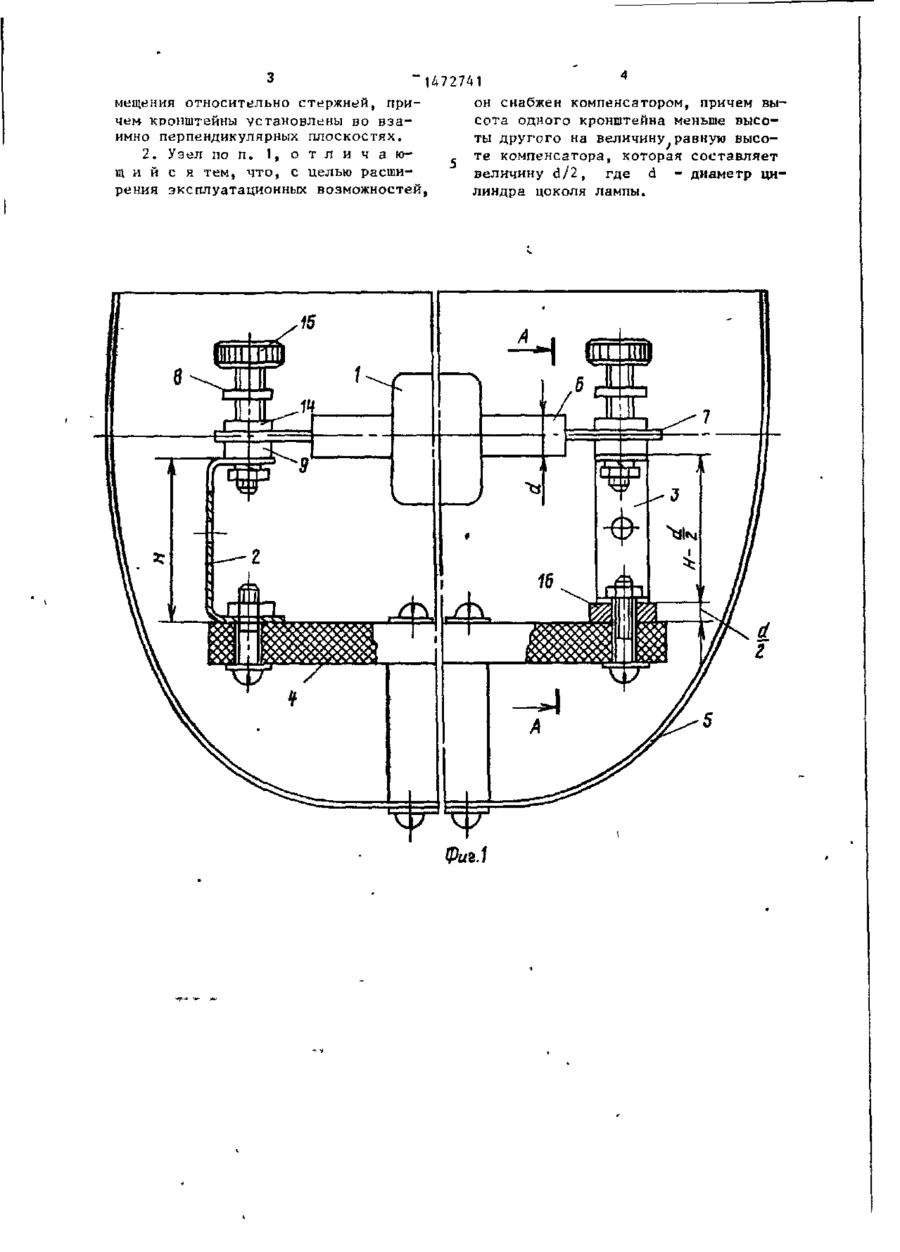

2. Узел по п. 1, отличающийся тем, что, с целью расширения эксплуатационных возможностей, он снабжен компенсатором, причем высота одного кронштейна меньше высоты другого на величину, равную высоте компенсатора, которая составляет величину d/2, где d - диаметр цилиндра цоколя лампы.
Текст

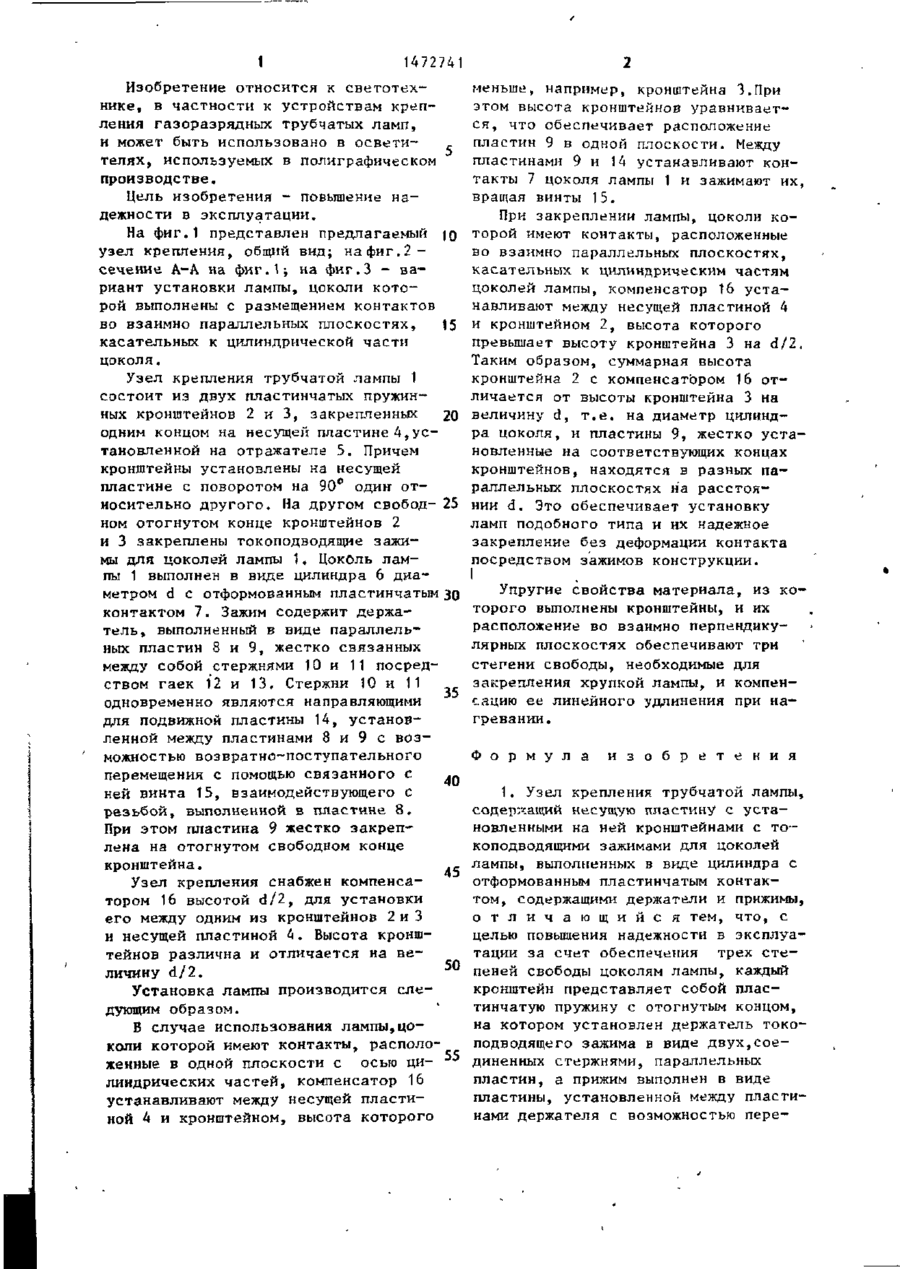

Изобретение относится к светотехнике, в частности к устройствам 16 крепления газоразрядных трубчатых ламп, и позволяет повысить надежность в эксплуатации. Узел крепления содержит два пластинчатых пружинных кронштейна, установленных на несущей пластине с поворотом на 90° один относительно другого. На свободных отогнутых концах кронштейнов закреплены токоподводящие зажимы, выполненные в виде держателя из двух параллельных пластин, соединенных стержнями, и прижима в виде пластины, перемещающейся относительно стержней и обеспечивающей зажим циколей лампы. 1 з.п. ф-лы, 3 ил. фиг.З Ж г *•
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit for fixation of tubular lamp
Автори англійськоюAvrus Samson Abovych, Hroisman Isaak Shulimovych, Hoikhman Matvii Mykhailovych, Dubynskyy Vilen Davydovych
Назва патенту російськоюУзел крепления трубчатой лампы
Автори російськоюАврус Самсон Абович, Гройсман Исаак Шулимович, Гойхман Матвей Михайлович, Дубинский Вилен Давидович
МПК / Мітки
МПК: F21V 14/00
Мітки: лампи, кріплення, вузол, трубчатої
