Напіврама

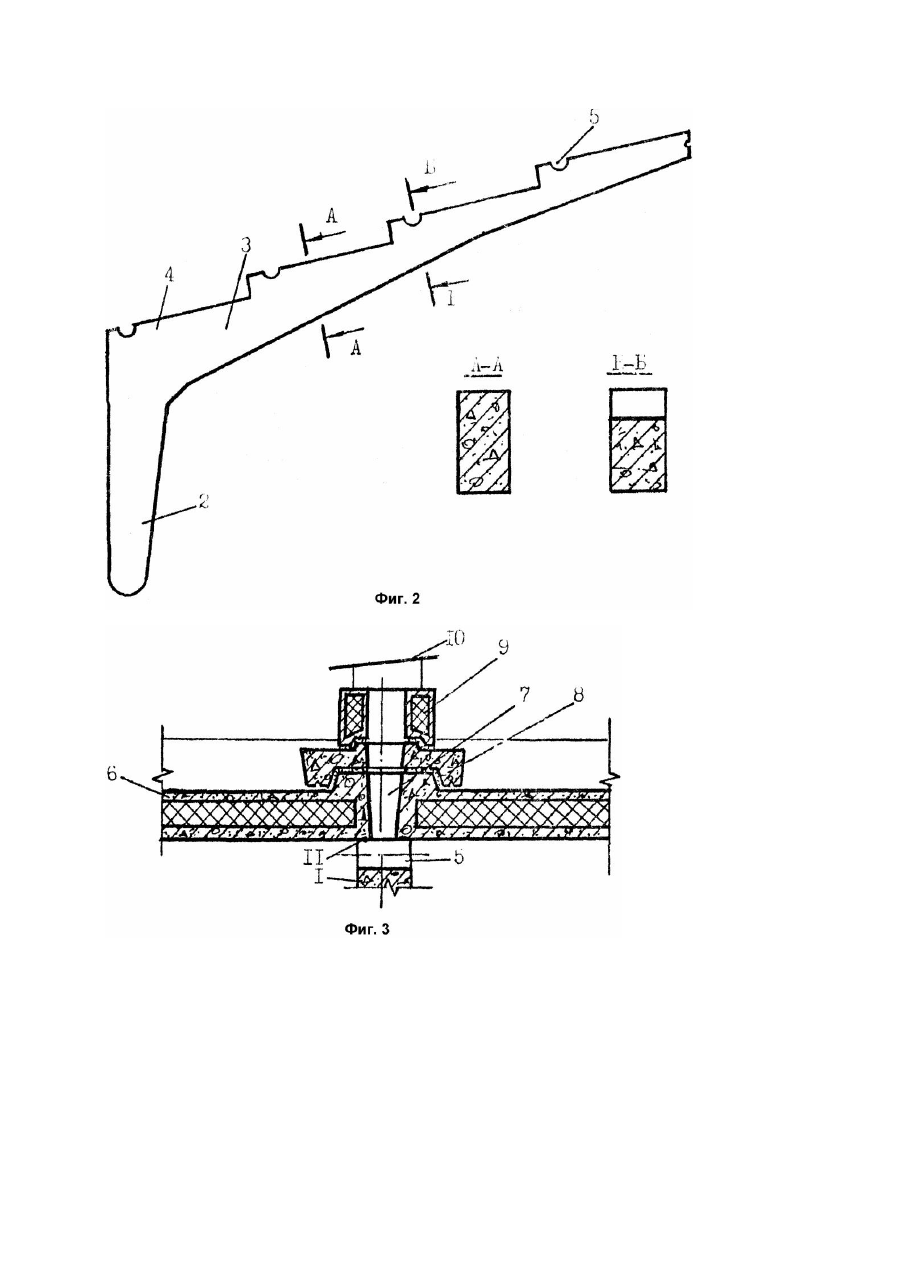

Изобретение относится к строительству. в частности к полурамам, и может быть преимущественно использовано в рамах как однопролетных, так и многопролетных сельскохозяйственных зданий и сооружений с безрулонными крышами. Наиболее близким техническим решением к предлагаемому является полурама, включающая стойку и наклонную консольную балку с уступами для организации каскадного сброса воды при безрулонном варианте крыш. При этом уступы выполнены разных размеров [1]. К недостаткам этой полурамы относятся следующие: такая форма уступов не позволяет обеспечить равномерность вентиляции во всем объеме здания; значительная номенклатура кровельных панелей и нащельников при использовании ее для безрулонных крыш вследствие наличия уступов разных размеров. В основу изобретения поставлена задача создать такую полураму. в которой путем изменения формы уступов достигается равномерность вентиляционного процесса во всем объеме здания. Задача решается благодаря тому, что в полураме, включающей стойку и наклонную балку с уступами, согласно изобретению, каждый уступ снабжен поперечным вырезом в виде половины цилиндра, при этом все уступы выполнены одинаковыми. Техническая сущность изобретения поясняется чертежом, на котором: фиг.1 - поперечный разрез однопролетного сельскохозяйственного здания; фиг.2 - общий вид полурамы; фиг.3 - узел сопряжения кровельных панелей с полурамой. Предложенная полурама 1 состоит из стойки 2 и наклонной консольной балки 3, на верхней части которой находятся одинаковой формы уступы 4 с поперечным вырезом 5. Полурамы образуют рамную систему, с которой строится каркас здания. На полурамы укладываются кровельные панели 6 с вертикальными вырезами по поперечным торцам, которые образуют вентиляционное отверстие 7 в виде перевернутого усеченного конуса. Стык смежных кровельных панелей перекрывается плитным нащельником 8 со сквозным вентиляционным отверстием, на которое укладывается утепленный трубный вентиляционный вывод 9 с приподнятым зонтом 10. Вентилируемый воздух через вентиляционный вырез 5 в уступах попадает в вентиляционное отверстие смежных кровельных панелей и плитного нащельника, а затем через трубный вентиляционный вывод выводится за пределы здания. Это обеспечивает равномерную вентиляцию всего здания. Для герметизации стыков укладывается резиновая прокладка 11 на контактную поверхность кровельных панелей и уступов полурамы. Стыки, не участвующие в вентиляционном процессе, утепляются. Данное изобретение позволяет усовершенствовать полурамы, улучшить эксплуатационные качества всего здания в целом и расширить область их применения. Полурама обладает следующими дополнительными преимуществами перед прототипом: вентиляционные процессы, решаемые через поперечные вырезы на уступа х в верхней части полурамы, поддаются точному расчету; использование уступов одинаковых размеров позволяет максимально унифицировать номенклатуру всех кровельных элементов, укладываемых по ним. С предложенной полурамой выполнен макет сельскохозяйственного здания и проверено функционирование вентиляционных отверстий при различных вариантах перепадов наружного и внутреннего воздуха в лабораторных условиях.
